Как читать эти кейсы
Каждый кейс содержит: Исходные данные — что дал заказчик, Техническое решение — что мы предложили и почему, Результат — что получили в цифрах. Задача — показать реальный ход инженерного мышления. Не просто «подобрали ПП», а почему именно этот тип, материал и площадь.
Все проекты анонимизированы. Для конкретного расчёта по вашим данным — запросите КП или изучите полный FAQ по подогревателям.
Кейс 1: Пароводяной подогреватель для промышленной котельной
Стабильный нагрев воды 85±2°C при нагрузках 400–650 кВт. Расход конденсата 950 кг/ч. КО термодинамический — без замечаний 18 месяцев эксплуатации. Срок поставки: 3 недели (серийный ПП2 из наличия).
Ключевое решение: подбор типа ПП по критерию ΔT. Заказчик изначально хотел ПП1 как более дешёвый — сэкономил бы 35 000 руб. Но расчёт показал: при паре 143°C и выходной температуре воды 85°C разница температур пучок/кожух составляет 58°C, что превышает допустимый предел для ПП1. Через 2–3 отопительных сезона — вероятен разрыв сварных швов трубного листа.
Кейс 2: Замена старого ПП в ИТП жилого дома
Температура ГВС восстановлена до 55–58°C. Жалобы жильцов прекратились. Нержавеющие трубки — прогноз срока службы 30+ лет вместо 20 лет для стальных. Рост стоимости аппарата: +45% (нержавейка vs сталь), но снижение эксплуатационных затрат на промывки.
Почему выбрали нержавейку: анализ воды показал жёсткость 7,2 мг-экв/л и хлориды 85 мг/л — агрессивная среда. Стальные трубки при таких параметрах накапливают накипь через 8–12 месяцев. Нержавейка 08Х18Н10Т устойчива при хлоридах до 150 мг/л. Ссылка на детали: выбор материалов и промывка ПП.

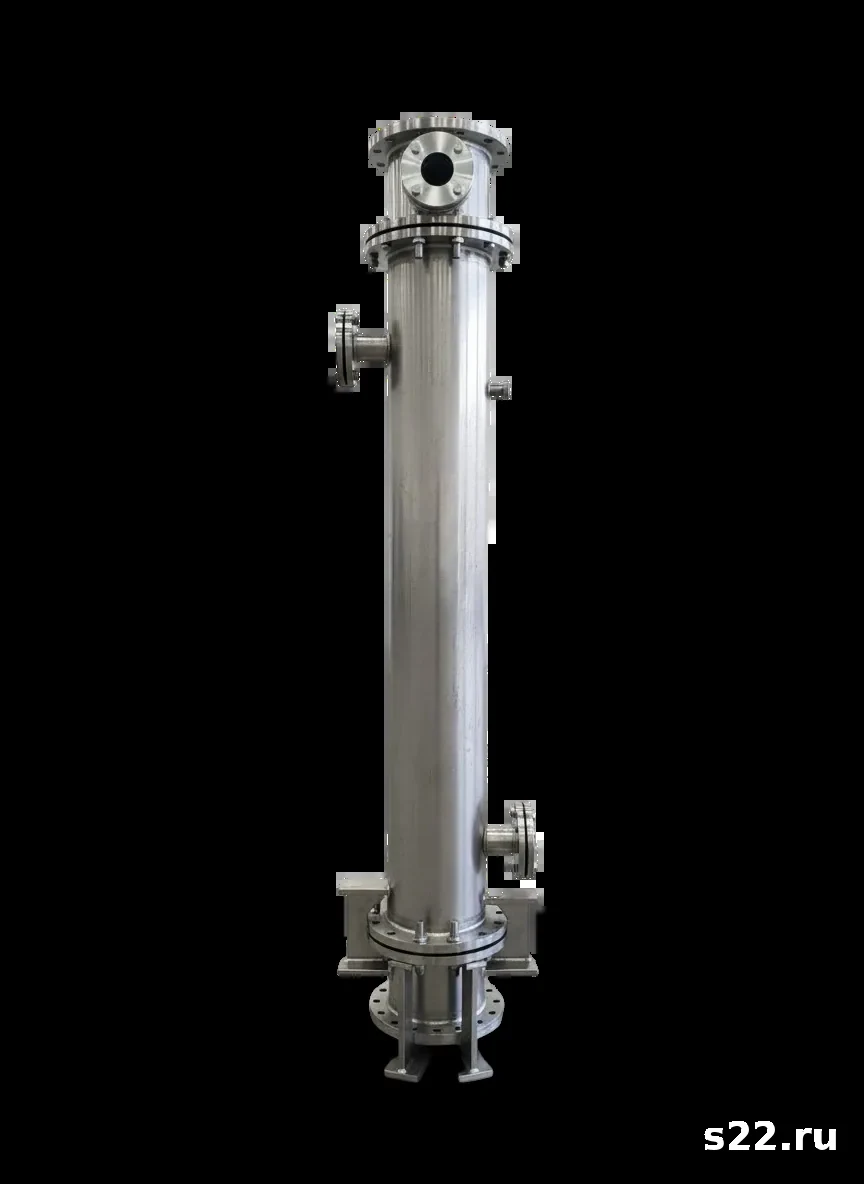

Кейс 3: Нагрев технологической воды на пищевом производстве
Температура CIP-воды 85±3°C. Аппарат прошёл санитарную инспекцию. Первая ревизия (чистка трубок) — через 14 месяцев. Следов питтинговой коррозии нет — молибден в AISI 316L обеспечивает защиту при хлоридах до 200 мг/л.
Специфика пищевого ПП: для пищевых сред нельзя использовать медные трубки (медь мигрирует в воду выше 0,1 мг/л при pH ниже 6,5). Нержавейка AISI 316L — оптимальный выбор. Детали по применению: ПП для технологической воды: пищевка.
Кейс 4: Подогрев масла компрессора горячей водой
Нагрев масла до 30°C за 25 мин в зимний период. Компрессор запускается без перегрузки двигателя. Важный момент: при -30°C масло подавалось насосом принудительно (объёмная подача 0,8 м³/ч), расчёт k проводился с учётом числа Нуссельта для ламинарного режима.
Кейс 5: Водоводяной подогреватель в ЦТП
ГВС 55±2°C при нагрузках от 420 до 1 200 кВт. Летом один ПП покрывает нагрузку с запасом. В первый же сезон провели плановую промывку одного ПП без остановки горячего водоснабжения — схема оправдала себя.
Анализ решений по кейсам
Рассмотрим ключевые решения из каждого кейса с точки зрения типичности и применимости к другим проектам. Все 5 кейсов демонстрируют один и тот же принцип: правильный подбор типа ПП важнее экономии на стоимости аппарата.
Решение 1: Критерий выбора ПП1 vs ПП2
Из кейсов 1 и 2 вывели практическое правило: расчёт ΔT между средней температурой трубного пучка и температурой кожуха при рабочем режиме. Если ΔT превышает 50°C — ПП2 обязателен вне зависимости от давления. В кейсе 1: пар 143°C при средней температуре воды (10+85)/2 = 47,5°C. ΔT = 143 - 47,5 = 95,5°C — безусловно ПП2.
Решение 2: Материал труб определяется анализом воды
Кейс 2 показал: стандартная практика «берём сталь 20 — дёшево» приводит к замене аппарата через 10 лет вместо 25. При жёсткости выше 5 мг-экв/л или хлоридах выше 60 мг/л — медь или нержавейка окупаются за счёт отсутствия внеплановых замен.
| Задача / условие | Тип ПП | Материал труб |
|---|---|---|
| ГВС жилой дом, вода теплосети 95/70 | ПП1 | Медь или 08Х18Н10Т |
| Пар 0,3+ МПа (140°C+), нагрев воды | ПП2 | Сталь 20 или нержавейка |
| Пищевое производство, питьевая вода | ПП1 | AISI 316L (молибден) |
| Подогрев масла (вязкое при низких T) | ПП2 | Сталь 20 |
| ЦТП с резервированием 1 200 кВт+ | 2 × ПП1 | Медь (питьевая вода) |
| Технологическая вода, хлориды 100+ мг/л | ПП1/ПП2 | 08Х18Н10Т или AISI 316 |
| Нагрев конденсата перед деаэратором | ПП1 | Сталь 20 (мягкая среда) |
| Котельная промышленная 500+ кВт | ПП2 | Сталь 20 или нержавейка |
Решение 3: Запас площади — инвестиция в надёжность
Запас 15–20% к расчётной площади — это инвестиция, которая окупается за 1–2 года: не нужна внеплановая замена через 18 месяцев из-за накипи, не нужно снижение температуры в систему в зимний пик. Для аппаратов с химводоподготовкой достаточен запас 10%. Без химводоподготовки — минимум 20%.
Общие выводы по кейсам
Экономика решений: сравнение затрат
Рассмотрим экономику по кейсам 1 и 2 — они показывают, как правильный выбор материала и типа ПП влияет на совокупную стоимость владения (TCO) за 10 лет эксплуатации.
| Статья затрат | Кейс 1: неправильный выбор (ПП1) | Кейс 1: правильный выбор (ПП2) |
|---|---|---|
| Стоимость аппарата | 85 000 руб. | 120 000 руб. |
| Ремонт через 3–4 года (сварка листа) | 80 000 руб. | 0 руб. |
| Замена пучка через 7 лет | 150 000 руб. | 60 000 руб. (ревизия) |
| Итого за 10 лет | 315 000 руб. | 180 000 руб. |
Разница: 135 000 руб. за 10 лет — это больше начальной стоимости аппарата. Правильный выбор ПП2 дороже на 35 000 руб. изначально, но экономит 135 000 руб. на горизонте 10 лет. Тот же принцип применим к выбору материала труб — нержавейка окупается за 4–5 лет за счёт снижения частоты промывок и продления срока службы.
Сводная таблица 5 проектов
| Кейс | Тип ПП | Q, кВт | F, м² | Материал труб | Особенность |
|---|---|---|---|---|---|
| 1. Котельная пром. | ПП2 | 650 | 4,0 | Сталь 20 | Пар 0,3 МПа, ΔT=58°C |
| 2. ИТП МКД | ПП1 | 280 | 8,0 | 08Х18Н10Т | Высокие хлориды |
| 3. Пищевое пр-во | ПП1 | 120 | 2,5 | AISI 316L | Санитарные требования |
| 4. Масло компрессора | ПП2 | 35 | 4,0 | Сталь 20 | Ламинарный режим |
| 5. ЦТП (2 ПП) | ПП1 ×2 | 1 200 | 15+15 | Медь | Резервирование |
Типичные ошибки в проектах подогревателей
По итогам всех 5 кейсов выделим три системные ошибки, которые встречаются чаще всего:
Как заказать расчёт для вашего проекта
Для получения расчёта передайте инженеру: тепловую нагрузку Q (кВт) или температуры+расходы обоих контуров, параметры греющей среды (пар или вода, давление, температуры), требования к материалу труб, наличие требований ТР ТС 032. Ознакомьтесь с шаблоном опросного листа на ПП. Полный ответ на 50 частых вопросов о подогревателях.
Подобрать ПП из наличия можно на странице каталога подогревателей или в разделе кожухотрубных теплообменников. Запросить КП с расчётом — бесплатно, за 30–60 минут.
Дополнительные рекомендации по подбору
Подогреватель для систем ГВС: чек-лист
По опыту 5 кейсов выработан практический чек-лист для подбора ПП ГВС:
- Определить тепловую нагрузку Q — по числу жильцов или расходу ГВС: Q = G × 4,186 × ΔT
- Установить тип греющей среды — пар 0,07–0,4 МПа (пароводяной ПП) или горячая вода 95/70°C (водоводяной ПП)
- Сделать анализ воды — жёсткость, хлориды, pH → выбрать материал труб (сталь, медь, нержавейка)
- Рассчитать площадь — F = Q/(k×LMTD) + 15–20% запас
- Выбрать тип ПП — ПП1 при ΔT менее 50°C, ПП2 при ΔT более 50°C или при необходимости ревизии пучка
- Проверить требования ТР ТС 032 — при Рраб более 0,05 МПа нужен паспорт аппарата
- Предусмотреть резервирование — при критичной нагрузке (ЦТП) — 2 ПП параллельно
Выбор производителя и серийной модели
Серийные подогреватели ГОСТ 27590 — оптимальный выбор для стандартных условий. Основные производители в России: НПО «ТК» (Москва), ИМС (Самара), ЭТРА НПО, Конструктор (Нижний Новгород), САУТКИНСКИЙ завод. Типоразмеры: кожух Dн 57–800 мм, площадь 0,25–400 м². Серийные аппараты есть на складе и поставляются за 2–3 недели.
При нестандартных параметрах (особые материалы, нестандартная геометрия, давление выше 2,5 МПа) — заказ по ТУ со сроком 6–12 недель. Всегда уточняйте наличие паспорта ТР ТС 032 при давлении выше 0,05 МПа.
Срок службы и замена подогревателя
Расчётный ресурс серийных ПП по ГОСТ — 25 лет (25 000 часов работы). На практике при хорошем качестве воды и своевременном обслуживании — 30 лет и более. Нержавеющие ПП имеют расчётный ресурс 40–50 лет. Медные трубки — 25–35 лет. Стальные (сталь 20) при жёсткой воде — 15–20 лет до необходимости замены трубного пучка.
Продление срока службы после расчётного ресурса — через экспертизу промышленной безопасности по ФНП «Сосуды давления» (для аппаратов под ТР ТС 032). Результат — заключение с разрешённым сроком продления (обычно 4–8 лет).
Узнайте подробнее об устройстве и конструкции: кожухотрубный подогреватель — устройство и схемы. О режимах работы: ПП в системах теплоснабжения — режимы лето/зима. О конструктивных отличиях: ПП1 vs ПП2 — сравнение.
О глоссарии терминов: глоссарий подогревателей RU-EN. Видео-разбор процесса подбора: как инженер читает ТЗ и подбирает ПП. Все материалы кластера K10 собраны в HUB-статье FAQ по подогревателям.
Работа с опросными листами
Опросный лист — основа технического задания на ПП. В нём фиксируют все параметры: греющая среда, нагреваемая среда, давления, расходы, температуры, материал, требования по документации. Хорошо заполненный опросный лист позволяет получить точное коммерческое предложение без уточняющих звонков. Скачайте и изучите шаблон опросного листа с примером заполнения — это сэкономит 1–2 дня при согласовании заявки.
