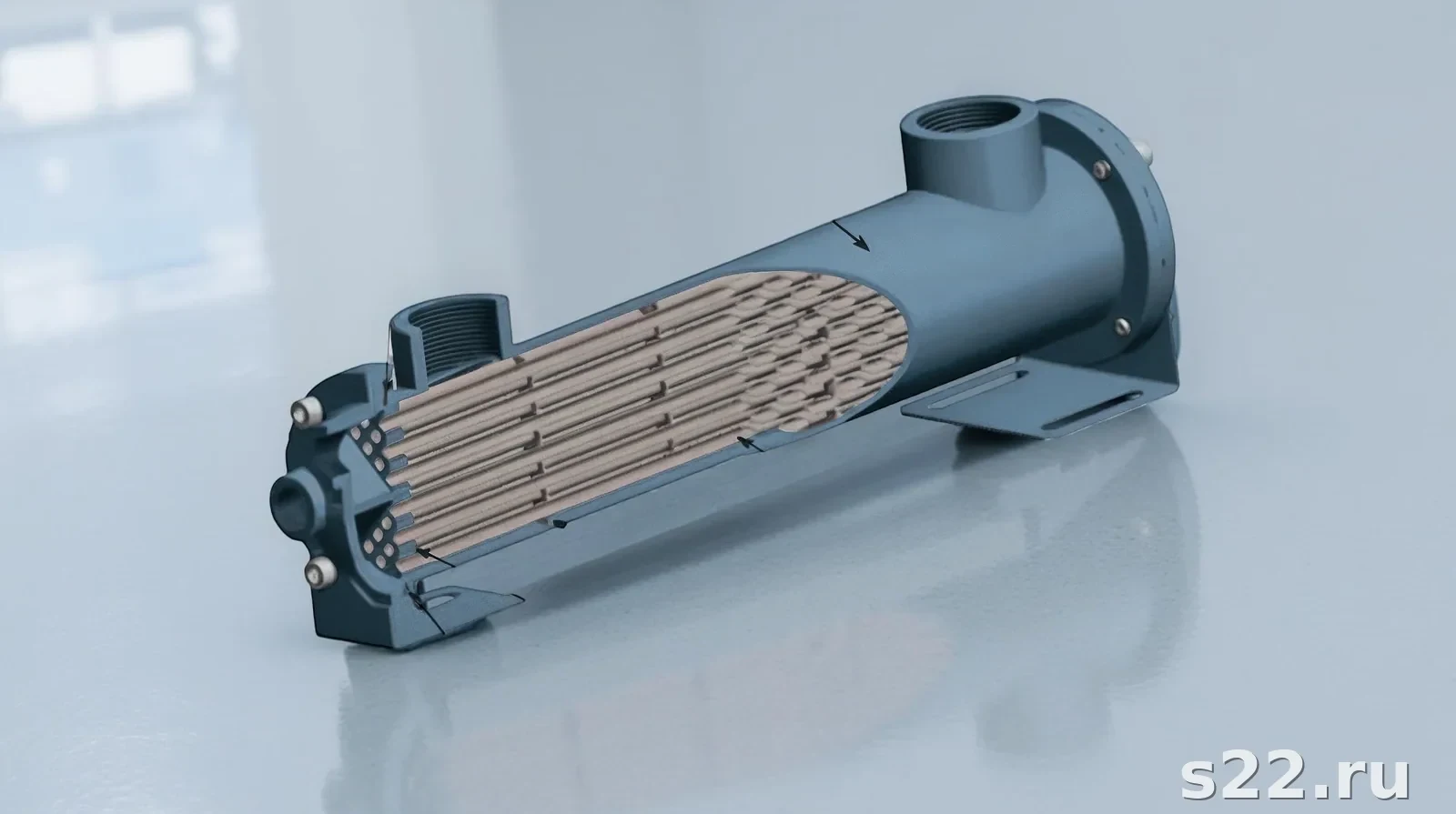

Устройство кожухотрубного подогревателя
Кожухотрубный подогреватель состоит из цилиндрического корпуса (кожуха) с трубным пучком внутри. Теплообмен происходит через стенки трубок: одна среда движется внутри трубок, другая — в межтрубном пространстве между трубками и внутренней поверхностью кожуха.
Основные элементы конструкции
Кожух (корпус), трубный пучок (трубки диаметром 16–38 мм), трубные решётки (крепят концы трубок), крышки (распределительные камеры), патрубки входа/выхода сред, перегородки (направляют поток в межтрубном пространстве).
Перегородки в межтрубном пространстве
Поперечные перегородки (дисковые, сегментные) направляют поток греющей среды поперёк трубного пучка — это многократно увеличивает скорость и коэффициент теплоотдачи по сравнению с продольным обтеканием. Для пароводяных ПП перегородки часто не ставят — пар и так конденсируется с высоким k.
Число ходов по трубному пространству
Чтобы увеличить скорость жидкости в трубках (и тем самым k), применяют многоходовую схему: перегородки в крышках делят трубный пучок на секции, через которые жидкость проходит последовательно. 2 хода — скорость удваивается, 4 хода — учетверяется. Но ΔP растёт пропорционально квадрату скорости.
↑ К оглавлению Пароводяной подогреватель (ПВ)
В пароводяном подогревателе насыщенный пар поступает в межтрубное пространство (кожух) и конденсируется на внешних стенках трубок. Конденсат стекает вниз и выводится через конденсатоотводчик. Нагреваемая жидкость (вода, масло, технологическая среда) движется внутри трубок.
Преимущества пароводяного ПП
+Высокий k (конденсация пара): 1500–3500 Вт/(м²·К)
+Компактность при большой мощности
+Изотермический процесс (T_пар = const = T_нас)
+Высокий тепловой поток на единицу площади
+LMTD высок при больших перепадах температур
Особенности и ограничения
!Требует конденсатоотводчика в обвязке
!Паровая система сложнее в регулировании
!ТР ТС 032 обязателен (пар T более 110°C)
!Гидравлический удар при прогреве (нужен байпас)
!Высокий ΔT пучок/кожух → нужен ПП2
Применение: ГВС жилых домов с паровой котельной, промышленный нагрев воды и технологических жидкостей, деаэраторные установки, системы отопления от ЦТП с паровым вводом.
↑ К оглавлению Водоводяной подогреватель (ВВП)
В водоводяном подогревателе оба контура — жидкость. Горячая вода теплосети (или другой горячей системы) движется по одной стороне, холодная нагреваемая вода — по другой. Стандартная схема: горячая теплосеть — в межтрубное пространство, холодная ГВС — в трубки.
Преимущества водоводяного ПП
+Простота регулирования (регулирующий клапан на горячем контуре)
+Нет конденсатоотводчика — меньше узлов обслуживания
+ΔT пучок/кожух мал — ПП1 достаточен
+Меньше риск гидроудара
+ТР ТС 032 только при P более 0,4 МПа или T более 110°C
Особенности и ограничения
!k ниже (1200–2500 Вт/(м²·К)) → аппарат крупнее
!LMTD ниже при малом перепаде температур
!Нужна достаточная ΔT (мин. 5–10°C между контурами)
!Накипь в трубках при жёсткой воде
Применение: ГВС от теплосети в ИТП жилых домов, отопление от теплосети (разделение контуров), нагрев бассейна, системы «горячей воды по требованию» в жилых и промышленных объектах.
↑ К оглавлению ПП1 vs ПП2: конструктивные отличия
| Параметр | ПП1 (неподвижные решётки) | ПП2 (плавающая головка) |
|---|
| Трубные решётки | Обе приварены к кожуху жёстко | Одна решётка «плавает» — скользит в сальнике |
| Компенсация расширений | Только через линзовый компенсатор (если есть) | Встроенная: пучок может перемещаться |
| ΔT пучок/кожух | До 50°C без линзы; до 80°C с линзой | Не ограничено — компенсация встроена |
| Съёмность пучка | Нет — трубки не вынимаются | Пучок извлекается целиком |
| Механическая чистка снаружи | Невозможна | Возможна после извлечения пучка |
| Цена (относительно ПП1) | 100% (база) | 120–135% |
| Масса | Меньше (нет плавающей крышки) | Больше на 10–20% |
| Применение | ГВС, теплосеть, ВВП с T до 150°C | Пар-вода, масло, T свыше 150°C |
Критичный параметр: ΔT пучок/кожух
Это разница средних температур трубного пучка и кожуха. При пар 170°C и нагреваемой воде 20→80°C: трубки в среднем ~50°C, кожух ~170°C. ΔT ≈ 120°C — обязателен ПП2. При теплосеть 95°C и вода 10→60°C: трубки ~35°C, кожух ~80°C. ΔT ≈ 45°C — достаточно ПП1.
↑ К оглавлению Маркировка и типоразмеры по ГОСТ 27590
ГОСТ 27590-2015 регламентирует маркировку, типоразмеры и основные параметры. Обозначение: ПП1 (или ПП2) — X — Y — Z, где X — площадь (м²), Y — расчётное давление в межтрубном (кгс/см²), Z — исполнение.
| Модель | F, м² | D кожуха | P_расч | Применение |
|---|
| ПП1-2-7-2 | 2 | 108 мм | 0,7 МПа | Малые объекты, ИТП |
| ПП1-8-7-2 | 8 | 219 мм | 0,7 МПа | ГВС дома 50–100 кв. |
| ПП1-25-13-2 | 25 | 377 мм | 1,3 МПа | Котельная, промышленность |
| ПП1-50-7-2 | 50 | 530 мм | 0,7 МПа | ЦТП, крупные объекты |
| ПП2-63-13-4 | 63 | 630 мм | 1,3 МПа | Промышленный нагрев паром |
| ПП2-160-25-4 | 160 | 800 мм | 2,5 МПа | Нефтехимия, энергетика |
↑ К оглавлению Критерии выбора кожухотрубного подогревателя
Алгоритм выбора типа подогревателя
1. Определите греющую среду: пар → пароводяной ПП; горячая вода → водоводяной ПП.
2. Оцените ΔT пучок/кожух: менее 50°C → ПП1 достаточно; более 50°C → нужен ПП2.
3. Требования к чистке: загрязнённая среда в межтрубном, нужна чистка снаружи → ПП2.
4. Давление: P более 1,3 МПа → выбор по ряду ГОСТ 27590; при P более 4 МПа — нестандартный расчёт.
5. ТР ТС 032: P более 0,05 МПа или T более 110°C → нужен паспорт сосуда давления.
↑ К оглавлению Расчёт поверхности теплообмена F
Основная формула: F = Q / (k × LMTD). Для предварительного расчёта используют ориентировочные значения k. Более точный расчёт — итерационный, с учётом числа ходов, скоростей, диаметров трубок и физических свойств сред.
| Тип подогревателя | k, Вт/(м²·К) | Запас F | Точность расчёта |
|---|
| Пар-вода (чистая) | 2000–3500 | 10–12% | ±15% |
| Пар-вода (с загрязнением) | 1500–2500 | 12–15% | ±20% |
| Вода-вода (v более 1 м/с) | 1200–2500 | 10–15% | ±15% |
| Вода-масло | 300–800 | 15–20% | ±25% |
| Пар-масло | 400–900 | 15–20% | ±25% |
Хотите получить точный расчёт? Читайте наш FAQ по подогревателям и шаблон опросного листа. После получения ТЗ инженер выполняет полный расчёт.
Частые вопросы о кожухотрубных подогревателях
Что такое кожухотрубный подогреватель простыми словами?
+
Кожухотрубный подогреватель — аппарат, где один теплоноситель нагревает другой через стенки металлических трубок. Трубный пучок — внутри цилиндрического кожуха. Пар или горячая вода — в межтрубном пространстве, нагреваемая среда — в трубках. Применяется в ГВС, промышленности, теплоснабжении.
Чем пароводяной подогреватель отличается от водоводяного?
+
Пароводяной ПП: греющая среда — пар, k=1500–3500 Вт/(м²·К), компактен, нужен конденсатоотводчик. Водоводяной: оба контура — вода, k=1200–2500 Вт/(м²·К), крупнее, но проще в регулировании и обслуживании.
В чём разница между ПП1 и ПП2?
+
ПП1 — жёсткая конструкция с неподвижными трубными решётками. ПП2 — плавающая головка компенсирует температурные расширения, пучок извлекается. ПП1 дешевле, но применим при ΔT пучок/кожух до 50°C. ПП2 для пар-вода схем и высоких температур.
Какой стандарт регулирует производство кожухотрубных подогревателей?
+
ГОСТ 27590-2015 — основной стандарт: типоразмеры, обозначение, параметры. При P более 0,05 МПа — ТР ТС 032/2013 (сосуды давления). Расчёт на прочность — ГОСТ 34233.
Как читается маркировка ПП1-50-13-2?
+
ПП1 — тип (неподвижные решётки). 50 — площадь F=50 м². 13 — расчётное давление 1,3 МПа в межтрубном. 2 — исполнение по расположению патрубков. Всё по ГОСТ 27590.
Сколько стоит кожухотрубный подогреватель?
+
Ориентир 2025: ПП1-4-7-2 — 35–55 тыс. руб.; ПП1-16-7-2 — 85–130 тыс. руб.; ПП1-50-7-2 — 180–280 тыс. руб.; ПП2-63-13-4 — 320–480 тыс. руб. Цена зависит от материала трубок и наличия паспорта ТР ТС 032.
Где применяются кожухотрубные подогреватели?
+
ГВС в ИТП жилых домов, промышленный нагрев воды и масла, деаэраторы, системы ЦТП и котельных, нагрев химических жидкостей, подогрев конденсата перед котлом.
Как часто нужно обслуживать кожухотрубный подогреватель?
+
1 раз в год — визуальный осмотр. 1 раз в 3–5 лет — гидравлическое испытание, химическая промывка. По необходимости — механическая чистка (только ПП2). При качественной водоподготовке ПП1 может работать 15–20 лет без капитального обслуживания.
Можно ли заменить пластинчатый теплообменник на кожухотрубный?
+
Да, с перерасчётом и увеличением габаритов (k ниже). Кожухотрубный работает при высоком давлении, с паром, с загрязнёнными средами. Пластинчатый компактнее, но ограничен давлением до 2,5 МПа и чувствителен к загрязнению.
Как рассчитать поверхность теплообмена?
+
F = Q / (k × LMTD). Q — тепловая нагрузка (Вт), k — коэффициент теплопередачи (для пар-вода: 1500–3500 Вт/м²·К), LMTD — среднелогарифмический напор. К результату добавить запас 10–15%.
