Кожухотрубный охладитель: большой FAQ — 50 вопросов и ответов
Кожухотрубный охладитель передаёт тепло от горячей среды к холодной через стенку трубок, сохраняя обе среды в одной фазе. Для выбора нужны тепловая нагрузка, температуры, расходы, давления, свойства сред, загрязнение и доступ для обслуживания.
Содержание FAQ
Раздел 1: Устройство и типы (вопросы 1–10)

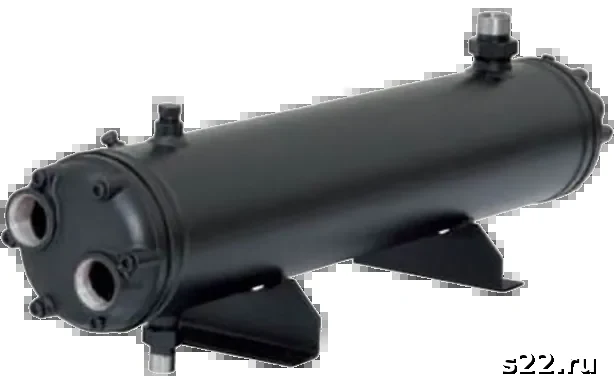

Кожухотрубный охладитель — теплообменный аппарат, в котором горячая среда охлаждается через стенки пучка труб, омываемых холодным теплоносителем снаружи. Основные элементы: кожух (цилиндрический сосуд), трубный пучок (пучок прямых или U-образных трубок), трубные решётки (крепёж труб с торцов), крышки (формируют ходы), перегородки (направляют межтрубный поток). Стандарты: ГОСТ 14245-79, API 660.
Кожухотрубный выигрывает при: давлении выше 2,5 МПа, температуре выше 200°C, агрессивных и загрязнённых средах, высоких расходах. Пластинчатый выигрывает при: высокой теплопередаче на единицу площади, ограниченном пространстве, легко разборных жидкостях. Для промышленных процессов нефтехимии, энергетики, металлургии — кожухотрубный надёжнее.
ХН (неподвижные) — обе решётки закреплены, простейший тип, до ΔT = 30°C. ХК (с компенсатором) — линзовый компенсатор на кожухе, ΔT до 50°C. ХКН — аналог ХК, иное исполнение компенсатора. ХП (плавающая головка) — одна решётка плавает, ΔT > 50°C, разборный. ХУ (U-образные трубки) — одна решётка, нет ограничений по ΔT, нельзя механически чистить изнутри.
Пример: ХН 400/4-2-У1. Х — охладитель. Н — неподвижные решётки. 400 — диаметр кожуха (мм). 4 — длина трубок (м). 2 — число ходов по трубному тракту. У1 — климатическое исполнение. Дополнительно: буква материала (А — нержавейка, Б — углеродистая), наружный диаметр трубок (25 или 38 мм).
Горячую среду, как правило, пускают внутри трубок — её легче чистить механически. Холодная вода движется снаружи трубок (межтрубное пространство), направляется перегородками перпендикулярно пучку. Схема: противоточная (горячая входит там, где холодная выходит) — максимальная эффективность.
Многоходовое движение — теплоноситель проходит вдоль пучка несколько раз (2, 4, 6 ходов) за счёт перегородок в крышках. Зачем: повысить скорость потока (лучший теплообмен), снизить число трубок при том же результате. Недостаток: растёт гидравлическое сопротивление. Оптимум для большинства задач — 2–4 хода.
Сегментные перегородки — поперечные диски с вырезом (обычно 25% от диаметра), установленные в шахматном порядке в межтрубном пространстве. Они направляют поток поперёк трубок, создавая турбулентность и повышая α₂ (теплоотдачу снаружи трубок). Шаг перегородок: оптимально 0,4–0,6 диаметра кожуха.
Квадратный шаг — трубки образуют квадратную решётку. Лучше для механической чистки межтрубного пространства. Треугольный шаг — более плотная упаковка, больше трубок на тот же диаметр, лучший теплообмен. Вращённый квадрат 45° — компромисс. Стандартный шаг трубок: 1,25–1,5 диаметра трубки.
Основные методы: вальцовка — механическое расширение трубки в отверстии решётки (простая, надёжная до 100°C); сварка + вальцовка — для давлений выше 4 МПа и температур выше 250°C; только сварка — для агрессивных сред. Качество крепления проверяется при гидроиспытании.
Нефтепереработка и нефтехимия (охлаждение дистиллятов, реакторов), энергетика (масло подшипников, уплотнительный газ), металлургия (индукционные печи, гидравлика станов), пищепром (охлаждение масел, сиропов, воды для технологии), химпром, ЖКХ (тепловые пункты), машиностроение (гидравлические системы, компрессоры).
Раздел 2: Расчёт и параметры (вопросы 11–20)
Формула: F = Q / (K × ΔTср), где Q — тепловая нагрузка (Вт), K — коэффициент теплопередачи (Вт/м²·К), ΔTср — средний температурный напор (К). Пример: Q = 500 кВт, K = 900 Вт/м²·К, ΔTср = 25 К → F = 500 000 / (900 × 25) = 22,2 м². С запасом 25%: F_расч = 27,8 м².
LMTD (Logarithmic Mean Temperature Difference) — логарифмический средний температурный напор. Формула: LMTD = (ΔT₁ − ΔT₂) / ln(ΔT₁/ΔT₂). Пример противотока: горячая 80→50°C, холодная 15→35°C. ΔT₁ = 80−35 = 45 К, ΔT₂ = 50−15 = 35 К. LMTD = (45−35)/ln(45/35) = 10/0,251 = 39,8 К.
Ориентировочные значения K (Вт/м²·К): вода/вода — 800–1500; масло/вода — 150–400; газ/вода — 30–80; водный раствор/вода — 500–1200; пар (конденсация)/вода — 1500–4000. Точное K зависит от скоростей, физических свойств сред, состояния поверхности и загрязнений.
Rf — термическое сопротивление отложений (м²·К/Вт). Стандартные значения по TEMA: речная вода — 0,0001; морская вода — 0,0001–0,0002; охлаждающая оборотная вода — 0,0002; масло — 0,0002–0,0005. Rf снижает эффективный K: 1/K_эфф = 1/K_чист + Rf₁ + Rf₂.
Минимальный запас — 20–25%. Обоснование: учёт реального загрязнения (Rf ≠ 0), возможные отклонения расходов, деградация теплоносителей. При загрязнённом источнике воды — 30–35%. При точно известных параметрах и умягчённой воде — 20% достаточно. Меньше 15% — риск не обеспечить тепловую нагрузку через год.
Из теплового баланса: G_воды = Q / (c × ΔT_воды), где с = 4186 Дж/кг·К для воды, ΔT_воды — нагрев воды (°C). Пример: Q = 500 кВт, ΔT = 10°C → G = 500 000 / (4186 × 10) = 11,9 кг/с = 43 м³/ч. При уменьшении ΔT до 5°C расход удваивается — это важно для расчёта насоса.
ΔP_трубки = λ × (L/d) × (ρv²/2) × N_ходов, где λ — коэффициент трения, L — длина трубки (м), d — внутренний диаметр (м), v — скорость (м/с). Для ориентира: при v = 1 м/с, L = 4 м, d = 0,021 м, λ = 0,025, 2 хода → ΔP ≈ 0,024 МПа. Типичный допустимый ΔP — 0,05–0,15 МПа на тракт.
В трубках: вода — 0,8–2,0 м/с (оптимум 1,0–1,5), масло — 0,3–1,0 м/с, газ — 5–20 м/с. Ниже 0,5 м/с (вода) — отложения, выше 2 м/с — эрозия. В межтрубном пространстве: вода — 0,3–1,0 м/с (поперёк трубок). Подбор скорости — компромисс между теплообменом и ΔP.
ΔT_стенка = Q_уд / α₁ + Q_уд × δ/λ, где Q_уд — удельный тепловой поток (Вт/м²), α₁ — коэффициент теплоотдачи изнутри, δ — толщина стенки (м), λ — теплопроводность металла. Для углеродистой стали λ = 50 Вт/м·К, нержавейки — 16 Вт/м·К. Перепад на нержавеющей стенке в 3× выше, чем на углеродистой.
NTU (Number of Transfer Units) — безразмерный метод расчёта теплообменников. NTU = K×F / C_min, где C_min = min(G₁×c₁, G₂×c₂). Эффективность ε = f(NTU, R), где R = C_min/C_max. Метод удобен для поверочного расчёта (при известном аппарате): проверяем, сколько тепла он передаст при данных расходах.
Раздел 3: Материалы и коррозия (вопросы 21–30)
Вода/вода — сталь 20 или 08Х18Н10Т. Масло/вода — сталь 20. Агрессивные кислоты — 316L, 904L. Хлориды, морская вода — медно-никелевые МНЖ5-1, куниаль, титан ВТ1-0. Аммиак — сталь, никель. Концентрированная азотная кислота — чистый алюминий или нержавейка без молибдена.
304 (08Х18Н10) — базовая, без молибдена. Стойка к многим средам, кроме хлоридов. 316L (03Х17Н14М2) — с 2–3% молибдена, повышенная стойкость к питтинговой коррозии и хлоридам. PREN: 304 = ~18, 316L = ~24. При хлоридах более 50 ppm — выбирать 316L; более 500 ppm — рассматривать титан.
Титан (ВТ1-0, Grade 2) применяют при: морской и морской/береговой воде (неограниченные хлориды), рассолах с Cl⁻ > 1000 ppm, окислительных кислотах (HNO₃, H₂SO₄ < 80%). Недостаток: в 8–12 раз дороже нержавейки. Преимущество: срок службы 30–40+ лет без замены пучка. Для морских платформ и химзаводов — оправдано.
Питтинговая коррозия — локальное растворение металла в виде ямок (питтов). Характерна для нержавеющих сталей в присутствии хлоридов. Механизм: хлориды разрушают пассивирующую оксидную плёнку, начинается локальное растворение. Профилактика: сталь 316L вместо 304, катодная защита, дехлорирование воды.
SCC (Stress Corrosion Cracking) — растрескивание металла под совместным действием растягивающих напряжений и коррозионной среды. Аустенитные нержавеющие стали чувствительны к SCC в хлоридах при T > 60°C. Дуплексные нержавейки (2205, 2507) — значительно стойче. Предотвращение: снизить остаточные напряжения (отжиг), выбрать стойкий сплав.
МКК — коррозия по границам зёрен нержавеющей стали после нагрева до 450–850°C (зона термического влияния при сварке). Карбиды хрома выпадают по границам зёрен, снижая содержание Cr ниже пассивирующего. Профилактика: применять стали с пониженным С — 316L, 304L (L = low carbon, C < 0,03%).
Эрозионная коррозия — механическое разрушение защитной плёнки скоростным потоком, часто с взвешенными частицами. Типичные зоны: вход в трубки, колена, зоны турбулентности. Предотвращение: ограничение скорости (вода ≤ 2 м/с для медных сплавов, ≤ 3 м/с для нержавейки), фильтрация механических частиц, вставные защитные втулки из нержавейки.
Аммиак (NH₃) — среда, несовместимая с медью и медными сплавами (реакция с образованием комплексов). Трубки: углеродистая сталь 20, нержавейка 304. Кожух: сталь 09Г2С. Прокладки: PTFE или граффит (не резина маслобензостойкая). При влажном аммиаке — учитывать риск SCC на нержавейке в присутствии ионов Cu²⁺.
Оптимальный pH охлаждающей воды: 7,5–9,0 для углеродистой стали (снижение коррозии); 6,5–8,5 для меди и латуни; 6,5–9,5 для нержавеющей стали. При pH < 6,5 — резкое ускорение коррозии углеродистой стали. При pH > 9,5 — риск для алюминия. Регулируется дозированием NaOH или H₂SO₄.
Да, при наличии разнородных металлов в контуре (гальваническая пара). Протекторы (цинковые или магниевые аноды) устанавливают внутри охладителя при: трубки — медь/нержавейка, кожух — углеродистая сталь; морская вода в межтрубном. Протекторы заменяют каждые 1–3 года. Для пресной воды — обычно не нужны.
Раздел 4: Монтаж и эксплуатация (вопросы 31–40)
Общее правило: горячую среду — в трубный тракт (проще механически чистить). Холодную воду — в межтрубное пространство снизу вверх (вытеснение воздуха). Противоток: горячая среда входит с той стороны, где холодная вода выходит. Проектная схема подключения — приоритет над любыми правилами.
По ГОСТ Р 52630: P_испыт = 1,25 × P_рабочее (не менее P_раб + 0,1 МПа). Трубный и межтрубный тракты испытываются раздельно. Выдержка — 10 минут. Вода — температура выше +5°C. Осматривают все фланцы, швы, концы трубок в решётках. Признак допустимости — отсутствие течей и потения.
Горизонтальный монтаж: установить на фундамент с уклоном 1:500 в сторону дренажного штуцера. Опоры — неподвижная (у трубной решётки) и подвижная (скользящая — для теплового расширения). Выровнять по уровню и осям трубопроводов. Обеспечить воздухоотводный штуцер в верхней точке межтрубного пространства.
Байпас нужен, если: нужно поддерживать температуру горячей среды выше минимума (масло — 40–50°C), аппарат выводится на обслуживание без останова, расход горячей среды нестабилен. Байпас с регулирующим клапаном по температуре — стандарт для масляных систем. Байпас охлаждающей воды — для предотвращения конденсации или термоудара.
Порядок заполнения: заполнять снизу, открыть воздушники в верхних точках обоих трактов. Медленно открывать вентиль подачи воды. Воздушники держать открытыми до появления сплошной струи без пузырей. Воздушная пробка в межтрубном пространстве снижает эффективность охлаждения на 20–40%.
CIP (Cleaning in Place) — без разборки. Подключить промывочный контур к штуцерам тракта с отложениями. Для карбонатной накипи: 3–5% HCl или 5–10% лимонная кислота при 40–50°C, циркуляция 2–4 ч. Нейтрализация: 2% NaOH, 30 мин. Промывка чистой водой до pH 6–7. Для нержавейки — не применять соляную кислоту (только органические кислоты).
Снять крышку трубного тракта с одной стороны. Мягкие отложения — нейлоновый ёрш диаметром трубки с ручной протяжкой. Твёрдая накипь — металлический шомпол или гидродинамический аппарат 200–400 бар. U-образные трубки — только CIP. После чистки — визуальный осмотр каждой трубки, проверка тока воды.
По ГОСТ 28197: полный осмотр — раз в год. CIP-промывка: при жёсткой воде (> 7 мг-экв/л) — каждые 6–12 месяцев; при умягчённой — каждые 2–3 года. Замена прокладок — каждые 5–7 лет или при течи. Ревизия с извлечением пучка — каждые 4–8 лет. Гидроиспытание — каждые 8 лет по ПБ 03-576.
При остановке оборудования: полностью дренировать воду из обоих трактов через нижние дренажные штуцеры. Открыть воздушники — обеспечить отсутствие воды. Альтернатива: незамерзающий теплоноситель (раствор этиленгликоля или пропиленгликоля). Хранение на улице зимой — только в осушённом состоянии.
Рециркуляция — охлаждающая вода после нагрева в охладителях поступает на градирню, охлаждается до исходной температуры и возвращается. При прямоточном водоснабжении расход воды в 3–5× больше. При T_подача = 20°C, T_обратной = 35°C, расходе 200 м³/ч экономия на воде: ~(200−65) × 8760 × 50 руб/м³ ≈ 59 млн руб/год.
Раздел 5: Диагностика, нормативы, заказ (вопросы 41–50)
Диагноз по симптомам: выросли температуры + ΔP в норме — снизился расход воды или выросла её начальная температура. Выросли температуры + вырос ΔP — загрязнение трубок. Выросли температуры + снизился ΔP — байпасирование (износ перегородок, воздушная пробка). Начинайте диагностику с замера расходов и температур на входе.
Признаки: давление в одном тракте снижается; появление примесей одной среды в другой (помутнение масла, изменение химии воды). Диагностика: пневматическое испытание пучка при P = 0,1–0,3 МПа с обмылкой торцов; гелиевый течеискатель (порог обнаружения < 10⁻⁸ Па·м³/с); вихретоковый дефектоскоп. Повреждённые трубки — глушат.
Косвенные признаки: рост перепада давления на 10–20% выше паспортного; снижение теплового КПД (температура горячей среды на выходе растёт при стабильных расходах). Прямой метод без разборки: ультразвуковой контроль толщины стенки трубок через крышку или специальные смотровые лючки, вихретоковый контроль по ГОСТ Р 53696.
Вибрация трубок возникает при совпадении частоты Кармановых вихрей (за трубками) с собственной частотой трубки. Признаки: шум, гул, ускоренное разрушение в местах контакта с перегородками. Устранение: изменить скорость потока на 15–20%, добавить антивибрационные гребёнки, уменьшить шаг перегородок. Проверка по ГОСТ Р 55601.
Пучок нужно заменить при: коррозионном износе стенки трубок более 30%; числе заглушённых трубок более 10–15% от общего числа; невозможности восстановить вальцовку в решётках; сквозных трещинах в теле трубок. Замена пучка на 40–60% дешевле нового аппарата. Типовой срок изготовления пучка — 2–6 недель.
ГОСТ 14245-79 — типы охладителей ХН, ХК, ХП, ХУ, основные параметры. ГОСТ Р 52630-2012 — сосуды под давлением: изготовление, испытания, документация. ГОСТ 28197-2017 — ТО теплообменного оборудования. ОСТ 26-1238-84 — кожухотрубные теплообменники нефтеперерабатывающей и нефтехимической промышленности. ФНП «Сосуды под давлением» — надзор РТН.
Регистрация обязательна для сосудов под давлением при: P_раб > 0,07 МПа и V × P > 0,025 м³·МПа (для газов), V × P > 0,25 м³·МПа (для жидкостей). Большинство промышленных охладителей — подлежат регистрации и техническому освидетельствованию. Ответственный — владелец оборудования, назначенный приказом по предприятию.
Минимум данных для расчёта: тепловая нагрузка Q (кВт или МВт); параметры сред — температуры входа/выхода, расход или теплоёмкость, физические свойства; допустимые ΔP по обоим трактам; рабочее давление и температура; материал поверхностей; нормативная база (ГОСТ, API). Желательно: анализ охлаждающей воды (жёсткость, pH, хлориды).
Ориентировочные цены: Ø219 мм, F ≈ 3 м² — 45–90 тыс. руб.; Ø325 мм, F ≈ 15 м² — 120–250 тыс. руб.; Ø600 мм, F ≈ 80 м² — 600–1200 тыс. руб. Нержавеющее исполнение — в 2–3 раза дороже. Сроки поставки: стандартный типоразмер с завода — 2–4 недели; нестандартный расчёт + изготовление — 6–12 недель.
Обратитесь в S22 — мы выполняем тепловой и гидравлический расчёт кожухотрубных охладителей под задачу, подбираем оптимальный типоразмер и материал, поставляем оборудование. Срок подбора по исходным данным — 1–3 рабочих дня. Заявку можно оставить через форму ниже или по телефону S22
Нужен расчёт охладителя?
Отправьте исходные данные — выполним тепловой расчёт и предложим оптимальный вариант за 1–3 рабочих дня
Запросить расчётОставить заявку на подбор
Читайте также
Читайте также
Хаб · K3-ОХЛАДИТЕЛИ
Кожухотрубный охладитель: что это и как работает
★ Топ · 45/мес
Маслоохладители для гидросистем, турбин и компрессоров
K3-ОБЩИЕ · Хаб
Кожухотрубный теплообменник: полный гид (хаб K3)
Каталог
Подобрать кожухотрубный теплообменник — каталог S22.ru
Нормы
ГОСТ/ТУ, паспорт, испытания и приёмка
Глоссарий
Глоссарий терминов RU-EN
Подобрать теплообменник бесплатно
Укажите задачу — инженер S22 выполнит расчёт и предложит решение в течение 2 часов.
Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.
Какие исходные данные собрать
В техническом задании указывают среды по трубной и межтрубной сторонам, температуры входа и выхода, расходы, давление, допустимое сопротивление и режим работы. Для загрязнённых потоков добавляют состав отложений и требуемый способ очистки.
Как читать результат подбора
| Параметр | Что он показывает |
|---|---|
| Площадь теплообмена | Запас поверхности для передачи требуемой тепловой нагрузки |
| Перепад давления | Гидравлическую нагрузку на насос или компрессор |
| Материал трубок | Совместимость с рабочими средами и условиями коррозии |
Ошибки при заказе
- присылать только мощность без температур и расходов;
- не указывать, какая среда проходит по каждой стороне;
- не согласовать способ очистки и габариты зоны обслуживания.
Вопросы и ответы
Какие данные нужны для расчёта охладителя?
Нужны среды, расходы, температуры на входе и выходе, рабочие давления и допустимые потери давления. Для точного выбора также важны загрязнение, материалы и режим пусков.
Что означает площадь поверхности?
Это площадь стенок, через которые передаётся тепло. Само по себе значение не подтверждает нужный результат: его проверяют вместе с температурным напором и коэффициентом теплопередачи.
Почему растёт перепад давления?
Причиной могут быть отложения, забитый фильтр, изменение расхода или неверная настройка числа ходов. Сначала сравнивают текущие показания с исходным режимом и проверяют обе стороны.
Как подготовить данные для подбора?
Опишите схему, среды, рабочие режимы и ограничения по месту. Если есть паспорт старого аппарата, добавьте маркировку, габариты и историю неисправностей.
