1. Зачем охлаждать масло

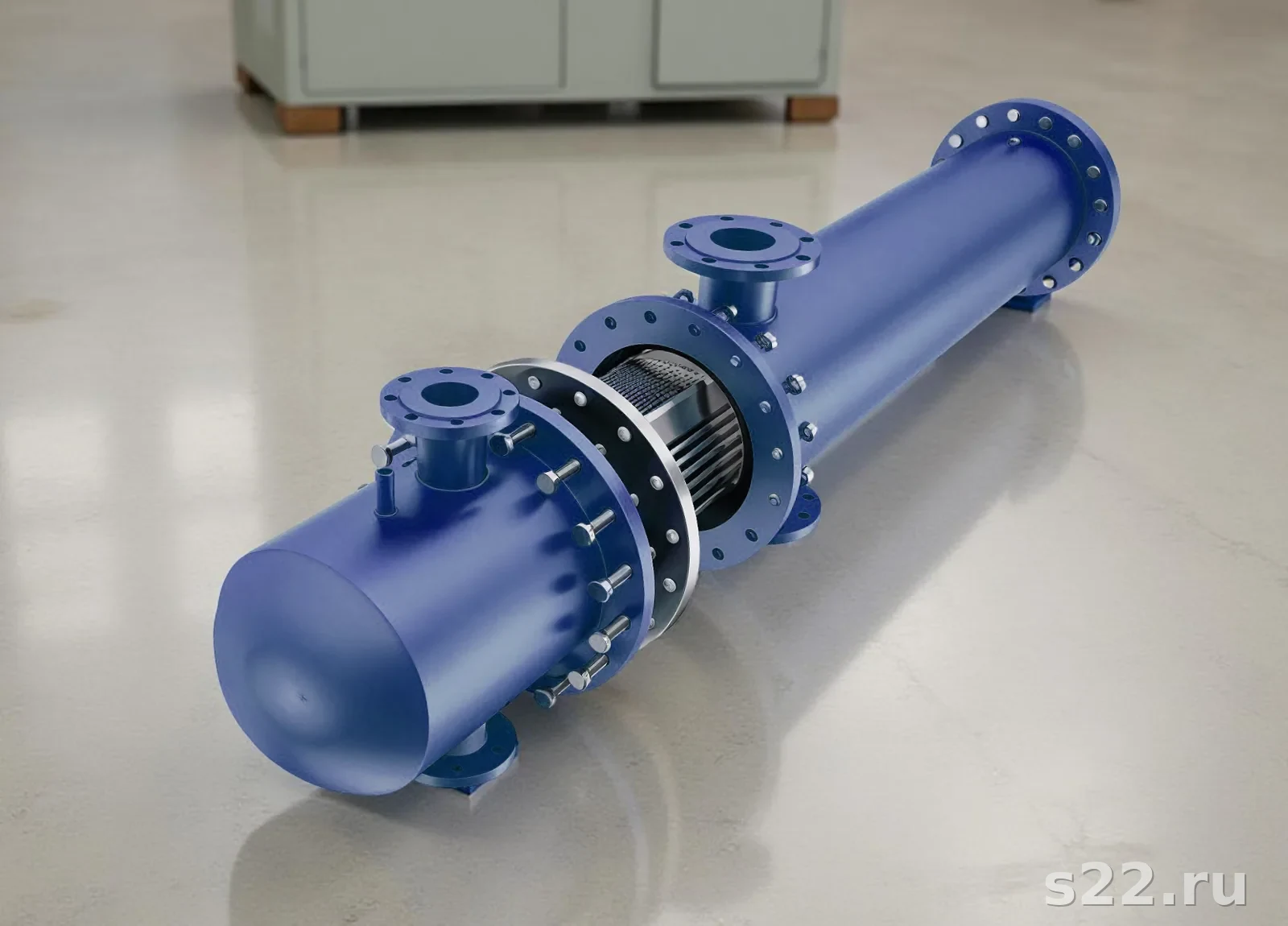

Маслоохладитель — кожухотрубный теплообменный аппарат, в котором горячее масло отдаёт теплоту охлаждающей воде (или воздуху). Поддерживает температуру масла в рабочем диапазоне 45–65 °C, предотвращает окисление, деструкцию присадок и потерю вязкости.
Масло в любой промышленной системе выполняет три функции: передача усилия (гидросистемы), смазка (подшипники турбин, редукторов), отвод тепла (компрессоры с масляным охлаждением). При перегреве нарушаются все три функции одновременно.
Кинематическая вязкость масла ISO VG 46: при 40 °C — 46 мм²/с (норма), при 50 °C — ~28 мм²/с, при 70 °C — ~12 мм²/с, при 80 °C — ~8 мм²/с. Потеря вязкости нарушает масляную плёнку в подшипниках и увеличивает утечки в гидрозолотниках. Рабочая температура масла: для гидросистем — 35–60 °C, для турбин — 45–55 °C, для компрессоров — 45–65 °C.
Источники тепла в маслосистеме: механические потери в подшипниках и передачах, потери давления в гидроарматуре, сжатие газа (компрессоры), теплоприток от горячих поверхностей. Суммарное тепловыделение в масло составляет от 5 до 30% от установленной мощности агрегата.
Warning: Масло турбины ISO VG 32 при T > 70 °C начинает интенсивно окисляться. Продукты окисления (смолы, лаки) осаждаются на трубках маслоохладителя и в каналах подшипников. Термин «засмоление трубок» — главная причина выхода маслоохладителя из строя. Контроль температуры масла обязателен по каждому часу работы.
По принципу работы кожухотрубного охладителя — горячее масло и холодная вода разделены стенкой трубок. Теплопередача идёт через стенку за счёт конвекции с обеих сторон. Ключевой параметр — коэффициент теплопередачи K, на который влияет вязкость масла, скорость потоков и материал трубок.
↑ К оглавлению2. Маслоохладители гидросистем: особенности подбора
Гидросистема мобильных и стационарных машин работает с маслом класса HM или HV (ISO VG 32–68). Характерные особенности: высокое давление масла (до 35 МПа), переменная нагрузка и необходимость быстрого прогрева масла при холодном пуске.
Ключевые параметры для подбора
- Расход масла через маслоохладитель (не через насос!): обычно 30–80% объёмной подачи насоса
- Рабочее давление масла — определяет исполнение корпуса и толщину стенок трубок
- Вязкость масла при рабочей температуре — определяет тип потока (ламинарный/переходный) и число ходов
- Температурный перепад масла ΔT_м = T_вх - T_вых (обычно 10–25 °C)
- Расход и температура охлаждающей воды — ограничения по водоснабжению площадки
Маслоохладитель гидросистемы обычно устанавливается в сливной линии (после гидродвигателей и распределителей) до бака. Давление в сливной линии — 0,5–3 МПа. Это позволяет применять аппараты серии ХНГ (кожухотрубный, горизонтальный, гликоль/масло — масло в трубках) с рабочим давлением до 1,6–6,3 МПа по межтрубному пространству.
Warning: Давление масляного насоса должно быть выше давления охлаждающей воды. Если давление воды выше — при микротрещине в трубке вода попадёт в масло, что приведёт к гидравлическому удару и разрушению гидрозолотников. Проектируйте схему так, чтобы масло в трубках, вода в межтрубном пространстве — или контролируйте соотношение давлений.
Термостатический байпас для гидросистемы
При холодном пуске масло вязкое (ISO VG 46 при 0 °C: вязкость > 500 мм²/с). Прокачка холодного вязкого масла через охладитель создаёт огромное гидравлическое сопротивление и может повредить трубки. Термостатический клапан обязателен: он открывает байпас при T < 40 °C и постепенно подключает охладитель по мере прогрева.
Автоматический трёхходовой клапан с термочувствительным элементом (восковым или биметаллическим). Поддерживает температуру масла на выходе в заданном диапазоне (45–55 °C) без внешнего управления. При холодном пуске перепускает масло по байпасу, минуя охладитель. При нагреве масла постепенно направляет его на охладитель. Диапазон регулирования: ±5 °C от уставки.
Подробнее о схемах обвязки маслосистемы с охладителем — в разделе Схемы обвязки и в статье об обвязке и монтаже охладителей.
↑ К оглавлению3. Маслоохладители паровых турбин: требования ГОСТа, схема ТСМ
Паровая турбина — наиболее требовательный потребитель маслоохладителей. Маслосистема турбины включает маслобак, главный масляный насос (ГМН), резервный насос, маслоохладители (как правило, два параллельных с переключением), фильтры и трубопроводы смазки подшипников.
Требования ГОСТ 24556-81
ГОСТ 24556-81 «Маслоохладители турбоагрегатов» устанавливает: исполнение ТСМ (Трубный — Стальной корпус — Масло в Межтрубном), горизонтальное расположение, два аппарата в параллель с переключательной арматурой, давление масла в межтрубном пространстве 0,5–1,5 МПа, давление воды в трубках 0,3–0,6 МПа.
Почему масло в межтрубном пространстве для турбины (схема ТСМ)? Вязкость турбинного масла Тп-22с при 50 °C — около 22 мм²/с. Это относительно невысокая вязкость, теплообмен удовлетворительный и без трубок. Сегментные перегородки в межтрубном пространстве создают поперечное обтекание, которое интенсифицирует теплообмен. Кроме того, масло в межтрубном — ниже гидравлическое сопротивление для масляного контура (критично для ГМН).
Совет: Для вязкого масла (ISO VG 100 и выше) применяйте 4-ходовую конструкцию по воде. Это увеличивает скорость воды в трубках в 4 раза, повышает коэффициент теплоотдачи со стороны трубного пространства α_т и компенсирует низкий коэффициент α_м со стороны вязкого масла в межтрубном. Суммарный К теплопередачи вырастает на 25–40%.
Фильтры в схеме маслосистемы турбины
Перед каждым подшипником — сетчатые фильтры 80–100 мкм. Перед маслоохладителем на входе — Y-образный фильтр-грязевик 200–400 мкм. Сдвоенный фильтр с переключением — в магистрали после ГМН. Контроль засорения — по перепаду давления (манометры до и после фильтра). Перепад > 0,05 МПа → переключение на чистый фильтр с промывкой грязного на ходу.
По теме подбора среды см. также: подбор охладителя по среде.
↑ К оглавлению4. Маслоохладители компрессоров
В маслозаполненных винтовых и ротационных компрессорах масло впрыскивается непосредственно в камеру сжатия. Оно охлаждает сжимаемый газ, смазывает роторы и уплотняет зазоры. После сжатия масло-газовая смесь разделяется в сепараторе, масло охлаждается в маслоохладителе и возвращается на впрыск.
Особенности маслосистемы компрессора
- Температура масла после компрессора: 70–95 °C (зависит от степени сжатия и типа масла)
- Целевая температура масла перед впрыском: 45–55 °C (обеспечивает вязкость 15–30 мм²/с)
- Тепловая нагрузка на маслоохладитель: 0,8–0,95 от электрической мощности компрессора
- Давление масла: рабочее давление нагнетания + 0,1–0,3 МПа (давление масляного насоса)
Warning: При высокой температуре нагнетания (>90 °C) синтетическое компрессорное масло начинает деградировать быстрее указанного срока. Маслоохладитель с запасом поверхности ≥15% — обязателен для климата с температурой воды выше 25 °C (летний период). Перегрев масла = досрочная замена масла + риск возгорания масло-воздушной смеси.
Сжатый газ vs масляный контур
Маслоохладитель компрессора работает ТОЛЬКО с масляным контуром — сжатый газ охлаждается в отдельном концевом холодильнике (ХГ). Не путайте эти аппараты: масляный охладитель — давление масляной стороны 0,8–2,5 МПа, температура 70–95°C; газовый холодильник — давление газовой стороны до 10–40 МПа (у высоконапорных компрессоров), температура 60–200°C.
Подобрать маслоохладитель для компрессора или турбины?
Укажите тип агрегата, тепловую нагрузку и параметры сред — подготовим расчёт и КП за 1 рабочий день.
Запросить расчёт Каталог охладителей5. Маслоохладители редукторов и мультипликаторов
Промышленные редукторы мощностью от 200 кВт и мультипликаторы ветроустановок, газовых турбин, прокатных станов — все имеют принудительную маслосистему с маслоохладителем. Особенности:
- Масло — трансмиссионное или индустриальное ISO VG 100–320 (высокая вязкость!)
- Расход масла через систему смазки — 2–20 м³/час
- Тепловая нагрузка — 5–15% от передаваемой мощности редуктора
- Требование к чистоте масла — класс NAS 7–9 (фильтры на входе в охладитель обязательны)
- Температурный режим масла: 50–70 °C на входе в подшипники
Для редукторных масел ISO VG 150–320 режим течения в трубках — глубоко ламинарный (Re = 5–50). Коэффициент теплоотдачи со стороны масла α_м = 50–120 Вт/м²·К — в 10–20 раз ниже, чем у воды. Это требует большой поверхности теплообмена или применения трубок с внутренним оребрением. Расчёт маслоохладителя для редуктора — в разделе Расчёт маслоохладителя.
↑ К оглавлению6. Конструктивные особенности: масло в трубках или межтрубном?
Это один из ключевых вопросов при проектировании маслоохладителя. Решение принимается по совокупности факторов: давление масла vs давление воды, вязкость масла, требования к чистоте, удобство обслуживания.
| Критерий | Масло в трубках (ХНГ, ХНВ) | Масло в межтрубном (ТСМ) |
|---|---|---|
| Давление масла | Высокое (до 35 МПа) | Умеренное (до 2,5 МПа) |
| Давление воды | Может быть выше масла → вода не попадёт в масло | Должно быть ниже масла |
| Вязкость масла | VG 22–100 (при вязком — нужно больше ходов) | VG 32–68 (поперечное обтекание лучше для вязких) |
| Чистка трубок | Снаружи трубок — ёршами через крышку | Трубки снаружи — промывкой межтрубного, удобно |
| Применение | Гидросистемы, компрессоры, редукторы | Паровые и газовые турбины (ГОСТ 24556) |
| Маркировка | ХНГ (горизонт.), ХНВ (вертик.) | ТСМ |
| Безопасность при утечке | Масло → в воду (насос остановится) | Вода → в масло (опасно для турбины!) |
| Гидравлическое сопротивление | Выше (трубный пучок) | Ниже по масляному тракту |
Подробнее о маркировках охладителей — в статье расшифровка маркировок ХНГ, ХНВ, ТСМ.
7. Расчёт маслоохладителя: вязкость, Re, коэффициент теплоотдачи масла
Расчёт маслоохладителя принципиально отличается от расчёта водяного теплообменника: вязкость масла в 10–200 раз выше вязкости воды, режим течения — ламинарный или переходный, коэффициент теплоотдачи со стороны масла α_м — лимитирующий.
Шаг 1. Тепловая нагрузка Q
Q = Gм × Cpм × (Tвх − Tвых)
Где: Gм — массовый расход масла (кг/с); Cpм — теплоёмкость масла (1,67–2,09 кДж/кг·К в зависимости от типа); Tвх, Tвых — температуры масла на входе и выходе (°C).
Шаг 2. Расход охлаждающей воды
Gв = Q / (Cpв × (tвых − tвх))
Cpв = 4,187 кДж/кг·К. Допустимый нагрев воды: Δt = 5–15 °C (выше — риск накипи).
Шаг 3. LMTD — среднелогарифмический перепад температур
LMTD = (ΔTб − ΔTм) / ln(ΔTб / ΔTм)
Для противотока: ΔTб = Tвх.м − tвых.в; ΔTм = Tвых.м − tвх.в. Подробнее — в статье расчёт LMTD и NTU.
Шаг 4. Число Рейнольдса для масла
Re = w × dвн / ν
Где: w — скорость масла в трубках (м/с); dвн — внутренний диаметр трубки (м); ν — кинематическая вязкость масла при средней температуре (м²/с).
| Марка масла | ISO VG | ν при 40°C, мм²/с | ν при 60°C, мм²/с | Cp, кДж/кг·К | ρ, кг/м³ | λ, Вт/м·К |
|---|---|---|---|---|---|---|
| Тп-22с (турбина) | VG 22–32 | 22–32 | 11–16 | 1,88 | 867 | 0,135 |
| HM 46 (гидравлика) | VG 46 | 46 | 22 | 1,97 | 875 | 0,137 |
| HM 68 (гидравлика) | VG 68 | 68 | 30 | 2,00 | 880 | 0,139 |
| И-100 (редуктор) | VG 100 | 100 | 42 | 2,04 | 890 | 0,140 |
| И-220 (редуктор) | VG 220 | 220 | 80 | 2,09 | 895 | 0,142 |
| Синт. PAO 46 | VG 46 | 46 | 21 | 2,15 | 850 | 0,148 |
Шаг 5. Коэффициент теплоотдачи масла α_м
Ламинарный режим (Re < 2300): критерий Хаузена: Nu = 3,66 + (0,0668 × Re × Pr × d/L) / (1 + 0,04 × (Re × Pr × d/L)^(2/3)) × (Pr/Pr_ст)^0,11
Переходный и турбулентный режим (Re > 10 000): Nu = 0,023 × Re^0,8 × Pr^0,4
α_м = Nu × λ / dвн
Совет для вязких масел: При Re < 100 (вязкие масла ISO VG 150–320 в трубках) применяйте 4 хода по воде. Скорость воды увеличивается в 4 раза → αв растёт в 4^0,8 ≈ 3,0 раза. Поскольку αм намного меньше αв, суммарный К теплопередачи ограничен масляной стороной. Переход на 4 хода также увеличивает скорость масла при фиксированном сечении, немного повышая Re и α_м.
Шаг 6. Поверхность теплообмена
F = Q / (K × LMTD × F_корр)
Где K — суммарный коэффициент теплопередачи (Вт/м²·К), F_корр — поправка на число ходов (0,85–0,95 для многоходовых). Типичные значения K для маслоохладителей: масло/вода — 150–350 Вт/м²·К (медные трубки), 100–250 Вт/м²·К (стальные трубки). Подробнее — в статье расчёт кожухотрубного теплообменника.
Калькулятор тепловой нагрузки маслоохладителя
Формула: Q = G_масло × Cp × (T_вх − T_вых). Введите параметры масла для оценки требуемой тепловой мощности охладителя.
8. Материалы и конструкция: медные, бронзовые, стальные трубки
Материал трубок маслоохладителя — компромисс между теплопроводностью, коррозионной стойкостью к охлаждающей воде и совместимостью с маслом. Кожух и трубные решётки — из углеродистой стали 09Г2С, 20К или нержавеющей стали в зависимости от давления и среды.
- Медные трубки М2 (ГОСТ 617): λ = 380 Вт/м·К, стойкость к пресной воде, умеренной жёсткости. Стандартный выбор для большинства маслоохладителей. Ограничение: скорость воды < 2 м/с (эрозия), концентрация хлоридов < 50 мг/л.
- Мельхиор МНЖ5-1: λ = 40 Вт/м·К, высокая стойкость к морской воде, умеренным хлоридам. Для систем морского охлаждения и береговых станций.
- Cu-Ni 90/10, Cu-Ni 70/30: λ = 40–50 Вт/м·К, стойкость к морской воде и рассолам. Offshore и судовые маслоохладители.
- Нержавеющая сталь 08Х18Н10Т (316L): λ = 16 Вт/м·К, универсальная коррозионная стойкость, для сред с повышенными хлоридами, аммиаком, агрессивными маслами. Меньше λ → нужна бОльшая поверхность.
- Сталь 20 (углеродистая): λ = 50 Вт/м·К, применяется при технической воде без агрессивных компонентов. Дёшево, но склонна к коррозии.
Подробнее о выборе материалов — в статье материалы и коррозия охладителей.
Компенсаторы температурного расширения
При нагреве масла трубки удлиняются сильнее кожуха (или наоборот). Для компенсации применяют: линзовый компенсатор на кожухе (ХНГ малой мощности), плавающую головку (трубная решётка с одной стороны не закреплена — ТСМ для турбин), U-образные трубки. Подробнее — в статье компенсаторы и плавающая головка.
9. Схемы обвязки маслосистемы с охладителем
Байпас по маслу (термостатический)
Трёхходовой термостатический клапан установлен на выходе из бака (или на входе в охладитель). При T_масло < 45 °C — масло идёт в байпас, минуя охладитель. При T > 55 °C — клапан открывает охладитель полностью. Диапазон регулирования: ±5 °C. Это стандартная схема для гидросистем (ХНГ/ХНВ).
Байпас по воде (регулирующий)
Регулирующий клапан на линии охлаждающей воды управляется по температуре масла на выходе из охладителя. При росте температуры — клапан открывается, увеличивая расход воды. Преимущество: экономия воды при частичной нагрузке. Применяется там, где подача воды лимитирована или стоит дорого.
Параллельная схема двух маслоохладителей (для турбин)
Два охладителя включены параллельно с переключательной арматурой. В работе — один аппарат, второй — в резерве или на чистке. Переключение — без останова турбины. Обязательный элемент для маслосистем турбоагрегатов по ГОСТ 24556. Переключательная арматура — масляная пробковая кран со спаренным управлением (переключение двух потоков одним движением).
Совет по обвязке: Устанавливайте дренаж в нижней точке каждого пространства и воздушник в верхней. Отсутствие воздушника при первом пуске даёт воздушную пробку, которая снижает теплообмен на 30–60% и вызывает вибрацию. Дренаж DN25 с запорным краном — минимум по ГОСТ 12816. Уклон трубопровода дренажа — не менее 1:100.
Полное описание схем обвязки, байпасов, КИП и первого пуска — в статье обвязка и монтаж кожухотрубного охладителя.
↑ К оглавлению10. Кейс 1: маслоохладитель турбины К-300
Маслоохладитель турбины К-300 — расчёт Q = 850 кВт, ХНГ 4-ходовой
Задача: Турбина К-300-240 (300 МВт, ТЭС). Маслосистема — 60 т/ч масла Тп-22с. T_вх = 65 °C (норма — не выше 65°C по ОСТ). Охлаждающая вода — техническая, T_вх = 22 °C, T_вых = 32 °C. Схема ТСМ — масло в межтрубном, вода в трубках 4 хода.
Расчёт Q: G_м = 60 000 / 3600 × 867 = 14 450 кг/ч = 4,014 кг/с. Q = 4,014 × 1,88 × (65 − 45) = 4,014 × 1,88 × 20 = 150,9 кДж/с = 150,9 кВт — нагрузка на один охладитель. Система включает два параллельных: суммарно ≈ 300 кВт на аппараты. Примечание: тепловыделение в масло у турбин класса К-300 — 800–1000 кВт суммарно (все подшипники + потери в маслосистеме). Подбор ведётся по проектному тепловому балансу ТЭС.
Результат: Два параллельных аппарата ТСМ-420 (поверхность 420 м², трубки Ø25×2 мм, сталь 08Х18Н10Т, 4 хода воды). Резервный аппарат — на чистке или в горячем резерве. K теплопередачи — 220 Вт/м²·К. LMTD = 28°C. F = 850 000 / (220 × 28) = 138 м² на каждый аппарат (без учёта запаса). С запасом 25% — 172 м². Поставка: 2 × ТСМ-200 по каталогу с уточнением ТЗ.
11. Кейс 2: охладитель гидросистемы пресса 180 т
Охладитель гидросистемы пресса 180 т — ХНВ 95 кВт, термостатический клапан
Задача: Гидравлический пресс 180 тонн-сила. Насос 80 л/мин, давление 20 МПа, электродвигатель 45 кВт. Тепловыделение в масло: 45 × 0,92 × (1 − η) ≈ 45 × 0,88 × 0,25 ≈ 10 кВт потери + 75–85 кВт от дросселирования = итого ~95 кВт. Масло HM 46, T_вх в охладитель = 70 °C, целевая T_вых = 48 °C.
Расчёт Q: G_м = 80 × 10⁻³ / 60 × 875 = 1,167 кг/с. Q = 1,167 × 1,97 × (70 − 48) = 1,167 × 1,97 × 22 = 50,6 кВт — тепло, которое отводит охладитель при данных параметрах. Проектная нагрузка 95 кВт достигается при пиковом режиме (двойная рабочая скорость, T_вх = 80°C, ΔT = 35°C).
Результат: Аппарат ХНВ-32 (вертикальный, масло в трубках, поверхность 32 м², трубки Ø16×1,5 мм медь М2). K = 280 Вт/м²·К, LMTD = 30°C. F = 95 000 / (280 × 30) = 11,3 м² расчётная → 32 м² с запасом 2,8× для засорения и пикового режима. Термостатический клапан Parker TCSV 48°C на байпасе по маслу. Экономия: при неполной нагрузке пресса охладитель получает только часть масла → температура стабильна 48 ± 3°C при любой нагрузке от 20 до 180 тс.
