Зачем правильно подбирать кожухотрубный теплообменник

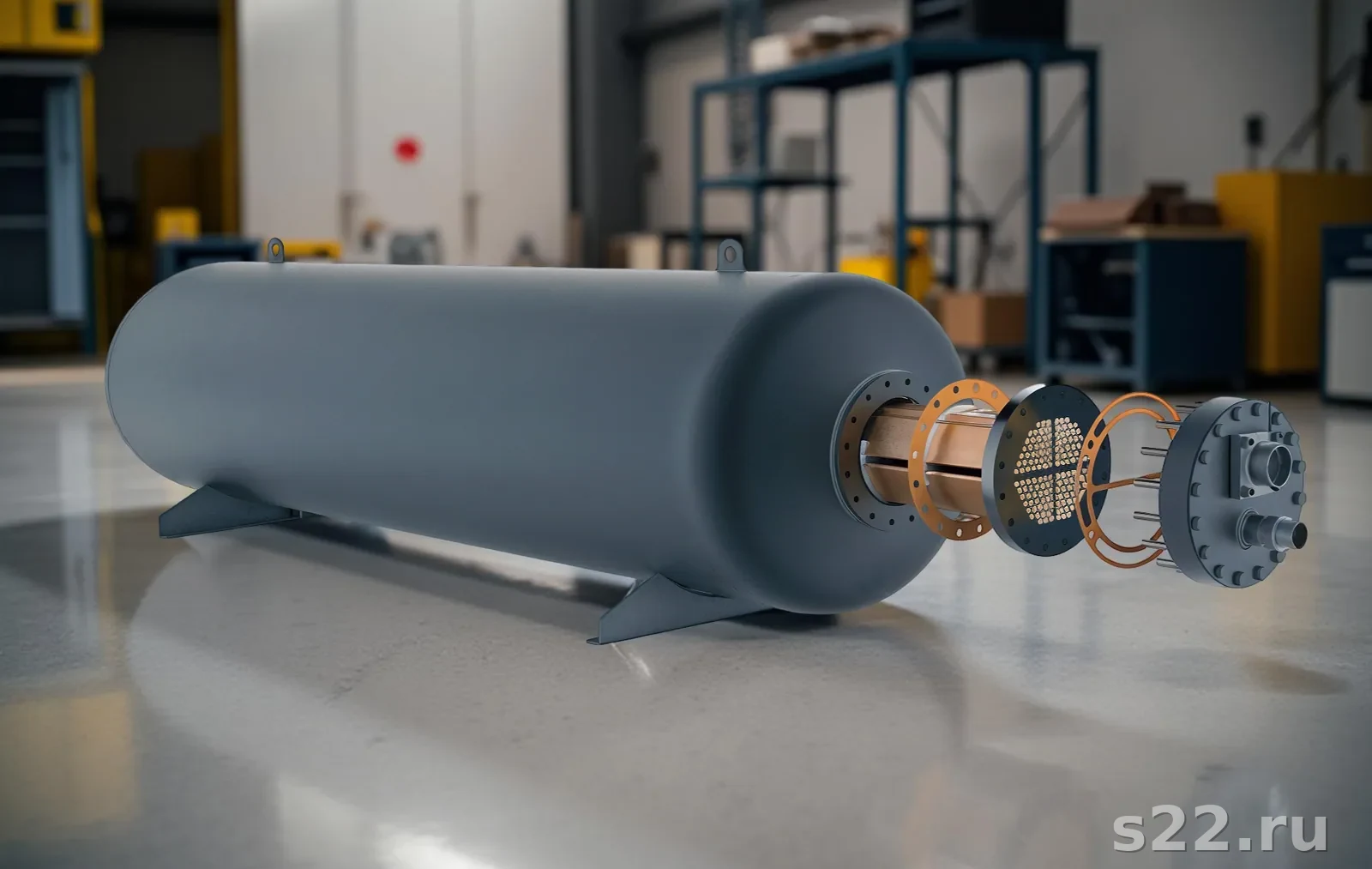

Кожухотрубный теплообменник — самый массовый тип промышленного теплообменного оборудования в России и СНГ. Его ставят в котельных, на ТЭС, в системах ГВС многоквартирных домов, в холодильных установках, на нефтепереработке, в пищевке, в фармацевтике, на судах, в системах гидрооборудования. Российский парк таких аппаратов оценивается в 250-300 тысяч единиц, ежегодная замена — около 12-15 тысяч (данные «Российской ассоциации промышленных теплообменников», 2024).
При этом до 35-40% подобранных и установленных аппаратов работают в нерасчётном режиме: завышенная площадь поверхности, неправильный материал трубок, ошибочный график температур, превышение допустимого перепада давления. Последствия — перерасход электроэнергии на насосах 10-25%, ускоренное загрязнение и накипь, преждевременная замена аппарата через 4-6 лет вместо проектных 15-20. Совокупный ущерб для типового ИТП многоквартирного дома — 250-500 тыс. ₽ за срок службы.
В этой статье разбираем алгоритм подбора кожухотрубного теплообменника от исходных данных до выбора конкретного типоразмера и поставщика. Если вам нужно понять, как такой аппарат работает в принципе, начните с базовой статьи о принципе работы кожухотрубного теплообменника, и только потом возвращайтесь сюда за инженерным расчётом.
9 параметров, без которых подбор невозможен
Любой грамотный инженер начинает подбор с заполнения опросного листа. Без этих данных результат — гадание на кофейной гуще. Если поставщик соглашается подобрать аппарат «по одному параметру — мощности», бегите от такого поставщика.
| Параметр | Обозначение | Единицы | Где взять |
|---|---|---|---|
| Тепловая мощность | Q | кВт / Гкал/ч | Проект, ТЗ, баланс |
| Температура горячего входа | T1 | °C | График теплосети |
| Температура горячего выхода | T2 | °C | График теплосети |
| Температура холодного входа | t1 | °C | Технические условия |
| Температура холодного выхода | t2 | °C | Технические условия |
| Расход горячий | G1 | т/ч / м3/ч | Считается из Q и ΔT1 |
| Расход холодный | G2 | т/ч / м3/ч | Считается из Q и ΔT2 |
| Рабочее давление | P1, P2 | МПа / бар | Тепловая сеть / ТУ |
| Допустимый ΔP | ΔP1, ΔP2 | кПа | СП 124.13330 |
К этим девяти параметрам обязательно добавляются: тип среды (вода питьевая / умягчённая / техническая / морская / гликоль / фреон / пар / масло), её жёсткость и pH, наличие взвешенных частиц, температурный класс работы (циклика или установившийся режим), требования к чистке (механическая или химическая), требуемый срок службы и категория сосудов под давлением (по ТР ТС 032/2013).
Шаг 1: расчёт тепловой мощности Q
Тепловая мощность аппарата — то количество тепла в единицу времени, которое теплоноситель должен передать или забрать. Считается из баланса мощности по горячей стороне:
Где Q — мощность в кВт, G1 — массовый расход горячего теплоносителя в кг/ч, c1 — удельная теплоёмкость в кДж/кг·К, (T1 − T2) — перепад температур по горячей стороне в °C. Деление на 3600 переводит результат в кВт.
Типичные значения теплоёмкости c:
- Вода чистая при 20-100°C — 4,187 кДж/кг·К (округлённо 4,19)
- Этиленгликоль 30% — 3,75 кДж/кг·К
- Этиленгликоль 50% — 3,42 кДж/кг·К
- Пропиленгликоль 30% — 3,85 кДж/кг·К
- Масло турбинное Тп-22С — 1,95 кДж/кг·К
- Фреон R134a жидкий — 1,42 кДж/кг·К
- Аммиак жидкий NH3 — 4,75 кДж/кг·К
Для холодной стороны должен сходиться баланс: Q = G2 · c2 · (t2 − t1) / 3600. Невязка более 3-5% — признак ошибки в исходных данных, надо проверять расходы или график температур.
Пример расчёта для типовой котельной
Дано: котельная МКД 7 этажей 84 квартиры, отопление 95/70°C, расчётный расход G1 = 25 т/ч воды. Считаем мощность:
Округляем вверх до ближайшего стандартного типоразмера — 800 кВт. По таблицам РИДАН и S22 этой мощности соответствует кожухотрубный аппарат ПВ ТНГ-219 ход 2, площадь поверхности теплообмена F = 7,2-8,5 м² в зависимости от температурного графика второй стороны.
Шаг 2: средняя логарифмическая разность температур ΔTср
Главная теплотехническая формула при подборе любого рекуперативного теплообменника — среднее логарифмическое температурного напора. Она учитывает, что вдоль аппарата ΔT между горячим и холодным теплоносителями меняется нелинейно.
Где ΔTmax и ΔTmin — большая и меньшая из двух температурных разностей на концах аппарата.
Для противотока (классическая схема кожухотрубных аппаратов):
ΔTmax = T1 − t2 (на «горячем» конце)
ΔTmin = T2 − t1 (на «холодном» конце)
Для прямотока (применяется редко, например, для криогенной техники):
ΔTmax = T1 − t1
ΔTmin = T2 − t2
Пример расчёта ΔTср для ГВС
Дано: ГВС 5/65°C от первичного контура 75/40°C (противоток).
- ΔTmax = 75 − 65 = 10°C
- ΔTmin = 40 − 5 = 35°C
- ΔTср = (35 − 10) / ln(35/10) = 25 / 1,2528 ≈ 19,96°C
Для многоходовых кожухотрубных аппаратов (2, 4, 6 ходов по трубному пространству) к ΔTср применяется поправочный коэффициент Ψ от 0,75 до 0,98 — зависит от соотношения ΔT и числа ходов. Графики Ψ есть в любом справочнике теплотехника (Краус, Богомолова) или в нормативе ГОСТ Р 55601.
Шаг 3: коэффициент теплопередачи k
Коэффициент теплопередачи k — это интегральная характеристика, показывающая, сколько ватт тепла передаётся через 1 м² поверхности при ΔT 1°C. Размерность — Вт/(м²·К).
Полный расчёт k идёт через критериальные уравнения Нуссельта, Рейнольдса, Прандтля — это ручные часы инженерной работы. Для предварительного подбора используют таблицы:
| Пара сред | k чистый | k загрязнённый 3-5 лет |
|---|---|---|
| Вода — вода (отопление) | 1500-3500 Вт/м²·К | 1000-2500 Вт/м²·К |
| Вода — пар (конденсация) | 2500-5000 Вт/м²·К | 1800-3500 Вт/м²·К |
| Вода — фреон R22 (испарение) | 700-1500 Вт/м²·К | 500-1100 Вт/м²·К |
| Вода — масло турбинное | 200-500 Вт/м²·К | 150-380 Вт/м²·К |
| Газ — газ (рекуператор) | 30-100 Вт/м²·К | 25-80 Вт/м²·К |
| Аммиак NH3 — вода | 800-1800 Вт/м²·К | 600-1400 Вт/м²·К |
| Дымовые газы — вода | 50-150 Вт/м²·К | 40-120 Вт/м²·К |
Точный расчёт k идёт по формуле сложения термических сопротивлений:
Где α1 и α2 — коэффициенты теплоотдачи внутри труб и в межтрубном пространстве (Вт/м²·К), δтр — толщина стенки трубы (м), λтр — теплопроводность металла (Вт/м·К), Rзагр — термическое сопротивление загрязнений (м²·К/Вт).
Стандартные значения теплопроводности λ материалов трубок:
- Сталь Ст20 углеродистая — 52 Вт/м·К
- Нержавейка 12Х18Н10Т — 15 Вт/м·К (в 3,5 раза хуже)
- Медь М1 — 385 Вт/м·К
- Мельхиор CuNi 90/10 — 46 Вт/м·К
- Титан Ti Gr.2 — 22 Вт/м·К
- Дуплекс SAF 2205 — 16 Вт/м·К
Стандартные значения термического сопротивления загрязнений Rзагр:
- Вода чистая умягчённая — 0,00018 м²·К/Вт
- Вода городская сети — 0,00035 м²·К/Вт
- Вода жёсткая более 7 °Ж — 0,00060 м²·К/Вт
- Морская вода — 0,00040 м²·К/Вт
- Пар очищенный — 0,00009 м²·К/Вт
- Фреон чистый — 0,00018 м²·К/Вт
- Масло турбинное — 0,00072 м²·К/Вт
Шаг 4: расчёт площади теплообмена F
Главная формула подбора:
Где F — площадь поверхности теплообмена в м², Ψ — поправка на многоходовость (0,75-0,98), Kзап — коэффициент запаса (1,15-1,25 для типовых условий, 1,25-1,35 для жёсткой воды).
Сквозной пример для котельной 727 кВт
Берём пример из шага 1: Q = 727 кВт. Считаем ΔTср для графика 95/70°C — 75/40°C (противоток):
- ΔTmax = 95 − 75 = 20°C
- ΔTmin = 70 − 40 = 30°C
- ΔTср = (30 − 20) / ln(30/20) = 10 / 0,4055 ≈ 24,66°C
Берём k = 2200 Вт/м²·К (вода-вода, чистая умягчённая, средний по таблице), Ψ = 0,95 для 2-ходового аппарата, Kзап = 1,20:
Ближайший стандартный типоразмер по ГОСТ 15122-79 — кожух DN325, длина L=3,0 м, число труб 121, площадь 18,3 м². Берём с небольшим запасом 8%. Это типовая модель ПВ ТНГ-325-25-2 РИДАН или аналогичная серия от ЭТРА. Если интересны конкретные обозначения, разбираем их подробно в статье про типовые обозначения по ГОСТ 15122-79.
Шаг 5: скорость теплоносителя и перепад давления
Сама по себе площадь — это только половина расчёта. Дальше проверяется гидравлика: скорость воды в трубках и в межтрубном пространстве, перепад давления ΔP по обеим сторонам.
Оптимальные скорости по ГОСТ 27590-2005 и СП 41-101-95:
- Вода в трубках — 1,0-2,5 м/с (оптимум 1,5-2,0)
- Вода в межтрубном пространстве — 0,3-1,0 м/с
- Пар — 15-30 м/с
- Газ — 5-12 м/с
- Масло — 0,5-1,5 м/с
- Фреон жидкий — 0,3-1,2 м/с
Скорость считается по формуле w = G / (ρ · Sсеч), где Sсеч — суммарное сечение всех труб одного хода, ρ — плотность теплоносителя.
Перепад давления ΔP идёт по уравнению Дарси-Вейсбаха:
Где λ — коэффициент трения по длине (0,025-0,035 для воды в трубах с шероховатостью), L — длина трубного пучка, d — внутренний диаметр трубы, Σξ — сумма коэффициентов местных сопротивлений (поворотов, входа, выхода).
Лимиты по ΔP для разных систем:
| Система | Лимит ΔP по СП/СНиП | Реальный оптимум |
|---|---|---|
| ИТП — контур отопления МКД | 50 кПа | 20-30 кПа |
| ИТП — контур ГВС | 30 кПа | 10-20 кПа |
| Котельная промышленная | 80 кПа | 30-50 кПа |
| Контур чиллера испарителя | 80 кПа | 30-60 кПа |
| Контур чиллера конденсатора | 100 кПа | 40-70 кПа |
| Маслоохладитель турбины | 120 кПа | 60-90 кПа |
Шаг 6: количество ходов по трубному пространству
Если расчётная скорость в трубках получается ниже 0,5 м/с — k будет низким, аппарат слишком большим и дорогим. Решение — увеличить количество ходов: разделить трубный пучок перегородками на 2, 4 или 6 потоков.
Каждый дополнительный ход увеличивает скорость пропорционально (при том же общем расходе) и пропорционально квадрату скорости — перепад давления. Поэтому выбор числа ходов — компромисс между k и ΔP.
| Расход воды G | Диаметр кожуха | Рекомендуемые ходы |
|---|---|---|
| более 80 т/ч | DN325-426 | 1 ход |
| 40-80 т/ч | DN273-325 | 2 хода |
| 15-40 т/ч | DN219-273 | 2-4 хода |
| 5-15 т/ч | DN159-219 | 4 хода |
| 1-5 т/ч | DN89-159 | 4-6 ходов |
| менее 1 т/ч | DN57-89 | 6 ходов |
Чёткий критерий для увеличения числа ходов: если скорость в трубках при выбранной компоновке падает ниже 0,8 м/с — добавить ход. Если ΔP при этом превышает лимит (50 кПа для ИТП) — увеличить диаметр кожуха и снизить число труб в ходе. Подробный разбор — в статье сколько ходов в кожухотрубе.
Шаг 7: материал трубок и кожуха
Выбор материала — это не «чем дороже, тем лучше», а строгая привязка к среде. Лишний титан там, где справится Ст20, удорожает аппарат в 8-12 раз. Сэкономленная нержавейка там, где нужен мельхиор — поломка через 2-3 года.
| Среда | Материал трубок | Материал кожуха | Цена vs Ст20 |
|---|---|---|---|
| Вода чистая до 100°C, низкая жёсткость | Ст20 | Ст3, Ст20 | ×1,0 |
| Вода городская, жёсткая до 7 °Ж | 08Х18Н10 / 12Х18Н10Т | Ст20 | ×2,2-2,8 |
| ГВС питьевая (СанПиН) | 12Х18Н10Т / 316L | Ст20 + покрытие | ×2,5-3,2 |
| Морская вода | CuNi 90/10 / Ti Gr.2 | Ст20 (внутри гумми) / Ti | ×4,5-9 |
| Аммиак NH3 | Ст20 / 09Г2С | 09Г2С / 16ГС | ×1,5 |
| Фреон (R22, R134a, R410A) | М1 (медь) / Ст20 | Ст20 | ×1,3-2,0 |
| Концентрированные кислоты, щёлочи | Ti Gr.2 / Ti Gr.7 / SAF 2507 | Ti / дуплекс | ×8-15 |
| Пар низкого давления до 0,7 МПа | Ст20 | Ст20 | ×1,0 |
| Пар высокого давления более 1,4 МПа | 15ГС / 16ГС | 16ГС / 09Г2С | ×1,4-1,8 |
| Масло турбинное Тп-22С | Ст20 / латунь Л63 | Ст20 | ×1,0-1,3 |
Полный разбор материалов трубок с примерами реальных проектов — в статье материалы 316L, CuNi, Ti. Там же таблица коррозионной стойкости 40 марок стали к 60 распространённым средам.
Шаг 8: типоразмеры по ГОСТ 15122-79 и ГОСТ Р 55601-2013
Российские кожухотрубные теплообменники маркируются по ГОСТ 15122-79 (общего назначения) или ГОСТ Р 55601-2013 (для систем теплоснабжения). Типовая маркировка содержит: тип аппарата (ТН — теплообменник нежёсткой конструкции с компенсатором, ТП — с плавающей головкой, ТК — с U-образными трубами), диаметр кожуха в мм, длину труб в мм, число ходов, исполнение по температурному классу.
Пример обозначения: ТНГ 325 II-3,0-2-2 читается как:
- ТНГ — теплообменник нежёсткой конструкции горизонтальный
- 325 — внутренний диаметр кожуха 325 мм
- II — категория по давлению (до 1,6 МПа)
- 3,0 — длина трубного пучка 3,0 м
- 2 — число ходов по трубному пространству
- 2 — исполнение материала (08Х18Н10)
Стандартные диаметры кожуха по ГОСТ 15122-79: 57, 89, 159, 219, 273, 325, 426, 530, 630, 820, 1000, 1200, 1400 мм. Длины труб: 1,0 / 1,5 / 2,0 / 3,0 / 4,0 / 6,0 / 9,0 м.
Расширенный гид по обозначениям — в материале типовые обозначения по ГОСТ 15122-79.
Шаг 9: подбор под конкретное применение
Котельная и ИТП — отопление
Типовая задача: первичный контур теплосети 130/70°C или 150/70°C, вторичный — отопление здания 95/70°C или 80/60°C. Параметры аппарата: мощность 200 кВт - 5 МВт, температуры до 130°C, давление до 1,6 МПа, материал трубок Ст20 если вода умягчённая, или нержавейка 12Х18Н10Т если городская сеть. Типичный аппарат — 2-ходовой кожухотрубный РИДАН ПВ ТНГ-273-326-2 (1,2 МВт) или ЭТРА ПВ-159-2,0-2 (450 кВт). Запас по поверхности 15-20%.
| Мощность ИТП | Типоразмер | Площадь | Цена 2026, ₽ |
|---|---|---|---|
| 200-400 кВт | ПВ ТНГ-159-1,5-2 | 2,5-3,8 м² | 180-260 тыс. |
| 400-800 кВт | ПВ ТНГ-219-2,0-2 | 5,2-7,5 м² | 280-420 тыс. |
| 800-1500 кВт | ПВ ТНГ-273-3,0-2 | 9,8-13,5 м² | 420-650 тыс. |
| 1500-3000 кВт | ПВ ТНГ-325-3,0-2 | 16,5-22 м² | 620-980 тыс. |
| 3000-5000 кВт | ПВ ТНГ-426-4,0-2 | 32-45 м² | 1,1-1,7 млн |
Чиллер — испаритель и конденсатор
Чиллер использует два кожухотрубных аппарата: испаритель (фреон испаряется, отбирая тепло от воды контура холодоснабжения) и конденсатор (фреон конденсируется, отдавая тепло воде градирни или воздуху). Параметры: давление по фреону 1,5-3,0 МПа (R22, R134a) или 2,8-4,5 МПа (R410A), температуры на испарителе −10…+12°C, на конденсаторе +35…+60°C. Материал трубок — медь М1 или сталь Ст20 с медным оребрением для интенсификации теплоотдачи.
Особенность: конденсатор и испаритель чиллера — это затопленные или заливные аппараты, без плавающей головки, с U-образными трубками или с неподвижными решётками + компенсатор. Подбор делает производитель чиллера (Carrier, York, Trane, McQuay) или специализированный поставщик. Расчётная статья — отдельный гид конденсатор чиллера.
ГВС — горячее водоснабжение
Параметры: первичка 70-95°C, ГВС 5/65°C, давление до 1,0 МПа, материал трубок строго нержавейка 12Х18Н10Т или 316L по СанПиН 2.1.4.2496-09 (контакт с питьевой водой). Запас по поверхности 25-35% из-за быстрого зарастания накипью при жёсткой воде. Типичный аппарат — РИДАН ВВПИ-159-1,5-2 или серийный s22 кожухотрубный ГВС.
ХВС — холодоснабжение фанкойлов
Между чиллером и фанкойлами часто ставят промежуточный кожухотрубный или пластинчатый теплообменник — для разделения контуров. Параметры: вода 7/12°C по первичке, 9/14°C по вторичке, материал Ст20 или нержавейка, давление до 1,0 МПа. Поверхность для типового контура 200 кВт — около 12-18 м² (низкая ΔT → большая площадь).
Маслоохладители турбин и компрессоров
Масло турбинное (Тп-22С, ТП-30) охлаждается водой через кожухотрубный аппарат с U-трубами или с плавающей головкой. Параметры: масло 65-85°C → 35-45°C, вода 25/40°C, давление масла до 0,6 МПа, давление воды до 1,0 МПа. Материал — Ст20 + латунь Л63 для трубок (высокая теплопроводность). Особенность: коэффициент теплопередачи низкий 200-500 Вт/м²·К из-за высокой вязкости масла, поэтому поверхность теплообмена крупная.
Пароводяные подогреватели
Пар низкого давления 0,1-0,7 МПа подаётся в межтрубное пространство, вода — в трубки. Конденсация пара даёт высокий коэффициент теплоотдачи α 8000-15000 Вт/м²·К. Поверхность получается компактная. Особенность: обязательно ставить конденсатоотводчик после аппарата и стартовый дренаж 25-50 мм. Материал кожуха — Ст3 или Ст20, материал трубок — Ст20 или 12Х18Н10Т если вода питьевая.
Шаг 10: выбор поставщика на российском рынке
Расклад на российском рынке кожухотрубных теплообменников 2026 года:
| Бренд | Страна | Сегмент | Сильные стороны |
|---|---|---|---|
| РИДАН | РФ (Н. Новгород) | ИТП, котельные до 10 МВт | Серийность, склад, цена/качество |
| ЭТРА | РФ (Подольск) | ТЭС, нефтехимия, до 50 МВт | Проектное исполнение, нержавейка, спецстали |
| S22 (МЗ 22) | РФ (Москва) | Серийные ИТП и ХВС | Короткий срок поставки, типовые проекты |
| Alfa Laval | Швеция | Премиум: фарма, морская, пищевка | Премиум-исполнение, сертификаты ASME/PED |
| Funke | Германия | Chemtech, спецсплавы | Экзотические материалы, кастомные расчёты |
| Kelvion (GEA) | Германия | Нефтехимия, LNG, ТЭС | Крупнотоннажные аппараты до 200 МВт |
| Sondex Tranter | Дания/США | Судовое, морское, нефтепереработка | Морское исполнение, надёжность |
| APV (SPX) | США | Пищевка, асептика, фарма | Санитарное исполнение, CIP |
Для типового ИТП многоквартирного дома или малой котельной до 5 МВт — РИДАН или серийный S22, цена/качество и срок поставки 2-4 недели. Для проектных аппаратов с агрессивными средами — ЭТРА или Funke, срок 8-16 недель. Для морского и судового исполнения — Sondex или Alfa Laval. Для нефтехимии большой мощности — Kelvion или ЭТРА.
Шаг 11: температурная компенсация — компенсатор или плавающая головка
Если разница температур кожуха и трубного пучка превышает 50°C, металл расширяется неравномерно. Решение — линзовый компенсатор на кожухе (дешевле) или плавающая головка (дороже, но позволяет извлекать пучок).
| Параметр | Линзовый компенсатор | Плавающая головка | U-трубы |
|---|---|---|---|
| Цена vs неподвижный | +15-25% | +30-50% | +20-30% |
| Допустимая ΔT | до 80°C | до 200°C | до 250°C |
| Чистка трубок снаружи | Только химия | Механика + химия | Только химия |
| Чистка трубок изнутри | Только химия | Механика + химия | Только химия |
| Срок службы | 15-20 лет | 20-30 лет | 15-25 лет |
| Типовое применение | ИТП, ГВС | ТЭС, нефтехимия | Чиллеры, маслоохладители |
Подробный разбор выбора — в статье компенсатор или плавающая головка.
Шаг 12: горизонтальное или вертикальное исполнение
Большинство кожухотрубных теплообменников делают горизонтальными — проще монтаж, удобнее обслуживание. Но вертикальное исполнение тоже встречается:
- Вертикальное — экономия места по горизонтали (актуально в тесных техэтажах ИТП), лучшее распределение пара или фреона в межтрубном пространстве, защита от осадков в напольных установках. Минус: труднее извлекать трубный пучок, нужна верхняя площадка обслуживания.
- Горизонтальное — стандарт для жидкость-жидкость, удобно для чистки и ремонта, дешевле монтаж. Стандарт для ИТП и котельных. Минус: занимает много места по длине.
Разбор по типам — в статье вертикальный или горизонтальный.
Шаг 13: типовые ошибки подбора — на что не наступить
- Завышенный запас по поверхности 40-60% — аппарат работает в нерасчётном режиме, скорости в трубках 0,3-0,5 м/с, k падает, накипь садится быстрее. Лечится: точный расчёт + регулярная промывка.
- Игнорирование химсостава воды — для городской воды более 7 °Ж нужна нержавейка или умягчение. Ставят Ст20 «для экономии» — через 2-3 года полная замена.
- Неверный график температур — берут проектные 95/70°C, а фактические 80/60°C по реальной температурной кривой теплосети. Поверхность недостаточна, мощность срывается на 25-40% от номинальной.
- Однопроходный аппарат при малом расходе — скорость 0,3 м/с, k = 800 Вт/м²·К вместо 2200. Аппарат «не тянет» при формально правильной площади.
- Превышение ΔP — насосы работают на пределе, перерасход энергии 15-25%, ускоренный износ подшипников.
- Мельхиор на аммиаке — катастрофа за 6-18 месяцев. Только Ст20 или 09Г2С.
- Отсутствие фильтра грубой очистки на входе — взвесь забивает трубки, падение мощности 30-50% за сезон.
- Неправильная схема обвязки — прямоток вместо противотока даёт потерю эффективности 15-25%.
Полный разбор 15 кейсов с примерами реальных проектов — в материале 15 кейсов ошибок выбора.
Шаг 14: Excel-шаблон расчёта
S22 разработал унифицированный Excel-шаблон подбора кожухотрубного теплообменника. Лист содержит 7 расчётных блоков:
- Исходные данные — 9 обязательных полей + 8 уточняющих
- Расчёт мощности Q — баланс по обеим сторонам с проверкой невязки
- Расчёт ΔTср — противоток / прямоток / многоходовая поправка Ψ
- Подбор k — из встроенной таблицы по типу среды и материалу + ручная корректировка
- Расчёт F — с коэффициентом запаса 15-25%
- Гидравлика — скорости в трубках и межтрубном, ΔP по обеим сторонам
- Подбор типоразмера — из встроенной базы 187 серийных моделей РИДАН, ЭТРА, S22
Шаблон высылается бесплатно по запросу на zakaz@s22.ru с темой «Excel расчёт кожухотрубного теплообменника». В нём встроены проверки на корректность исходных данных и валидация против ГОСТ 15122-79.
Финальный чек-лист подбора кожухотрубного теплообменника — 24 пункта
- Указаны Q, T1/T2, t1/t2, G1, G2, P1, P2, ΔP — 9 обязательных параметров
- Указан тип среды (вода / гликоль / фреон / пар / масло / специальная)
- Указан состав воды: жёсткость, pH, взвесь, хлориды
- Указан температурный класс работы (постоянный или циклический)
- Указано требуемое исполнение (общепром / питьевое / морское / асептическое)
- Проверен баланс мощности по обеим сторонам, невязка менее 5%
- Рассчитана ΔTср по логарифмической формуле для противотока
- Применена поправка Ψ на многоходовость (если ходов более 1)
- Выбран коэффициент k из таблицы или рассчитан по критериям Нуссельта
- Учтены термические сопротивления загрязнений Rзагр
- Рассчитана площадь F с запасом 15-25%
- Подобран ближайший типоразмер по ГОСТ 15122-79 или Р 55601-2013
- Проверена скорость воды в трубках (диапазон 1,0-2,5 м/с)
- Проверена скорость в межтрубном пространстве (0,3-1,0 м/с)
- Рассчитан ΔP по трубам и кожуху, не превышены лимиты по СП
- Выбрано число ходов по таблице соответствия расходу и диаметру
- Выбран материал трубок строго под среду (не «с запасом»)
- Выбран материал кожуха согласно среде и давлению
- Решён вопрос температурной компенсации (компенсатор / плавающая головка / U-трубы)
- Решена ориентация (горизонтальное / вертикальное) с учётом монтажа
- Заложен фильтр грубой очистки перед аппаратом по обеим сторонам
- Предусмотрены штуцеры под манометры, термометры, дренаж, воздушник
- Согласован сертификат соответствия ТР ТС 032/2013 (категория 1-4)
- Получены документы: паспорт, сертификат, протокол гидроиспытаний, акт пассивации
Что ещё проверить перед заказом
Помимо технического подбора, перед заказом аппарата стоит проверить:
- Габариты доставки — пройдёт ли аппарат в проёмы здания (для DN ≥ 426 это часто проблема)
- Грузоподъёмность крана для монтажа (типовые ИТП — 1,5-3 т, промышленные котельные — 5-15 т)
- Площадку под извлечение пучка — горизонтальный аппарат требует свободного пространства равного длине пучка с одной стороны
- Подключение приборов КИП — манометры, термометры, датчики ПЗА
- Сервис и запчасти — комплект прокладок, запасной пучок, готовность к замене узлов
- Срок гарантии — для РИДАН и ЭТРА стандартно 24 месяца, для Alfa Laval/Funke — 12 месяцев
Полная процедура приёмки и пусконаладки описана в наших материалах по диагностике трубного пучка и эксплуатации по типам аппаратов.
