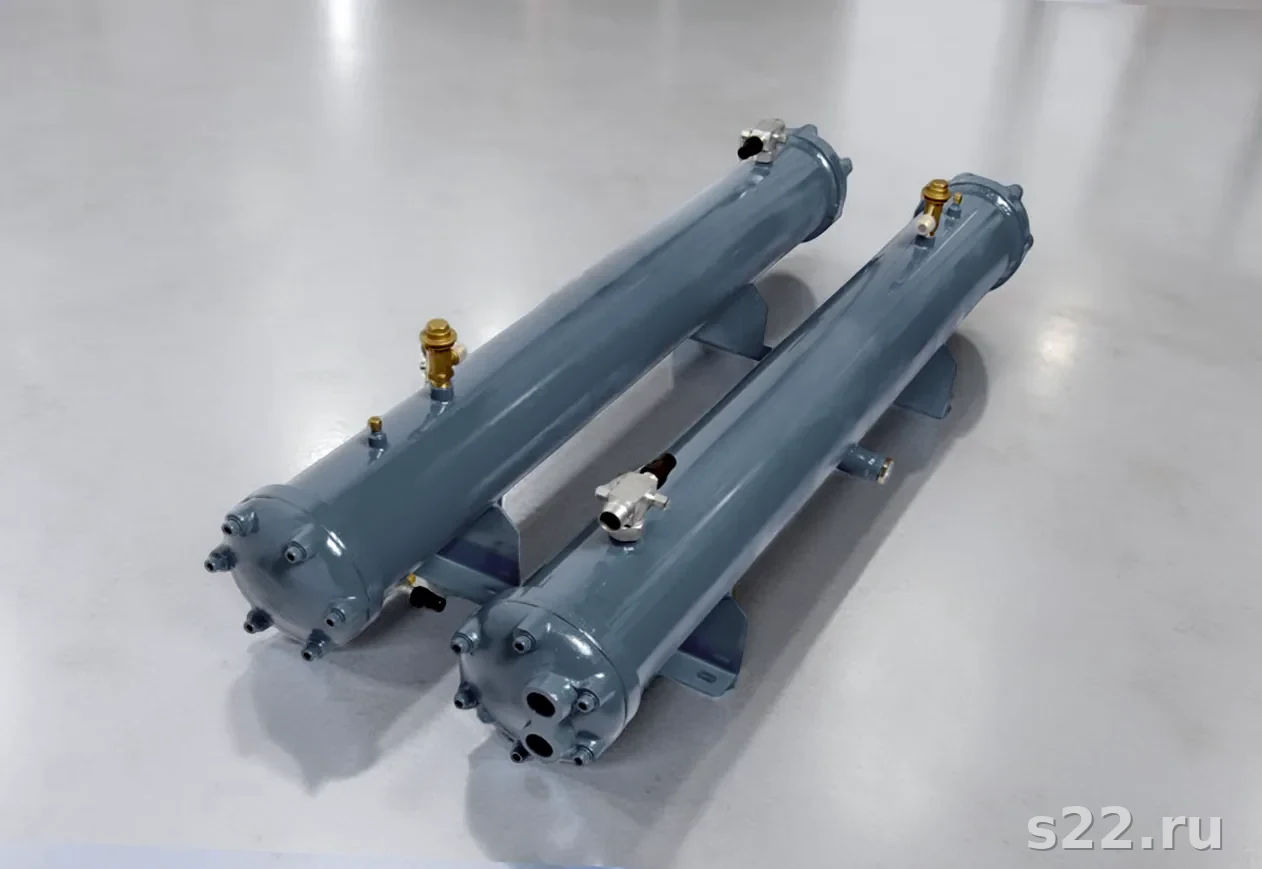

1. Что такое коррозия в конденсаторах
Коррозия в кожухотрубном конденсаторе -- это электрохимическое или химическое разрушение металла трубок, трубных решёток и корпуса под воздействием охлаждающей воды, конденсируемого пара или хладагента. В отличие от механического износа, коррозия протекает скрытно и часто обнаруживается только при появлении свищей -- когда ремонт уже дорог, а замена трубного пучка неизбежна.
Процесс разрушения металла, ускоренный тепловым градиентом (температура стенки выше температуры потока), присутствием агрессивных ионов (хлориды, сульфаты) и микробиологической активностью. Скорость коррозии измеряется в мм/год и определяет расчётную коррозионную прибавку к толщине стенки кожухотрубного теплообменника.
Основные типы коррозии в конденсаторах: общая (равномерная), питтинговая (точечная), щелевая (в зазорах между трубкой и решёткой), межкристаллитная (МКК, по границам зёрен), эрозионная (при высоких скоростях потока), гальваническая (при контакте разнородных металлов). Каждый тип имеет свои триггеры и свои методы защиты -- именно понимание механизмов коррозии определяет правильный выбор материала.
70-80% отказов конденсаторов связано с коррозией трубок. Правильный выбор материала на этапе проектирования экономит в 5-10 раз больше, чем экономия на дешёвом сплаве.
2. Углеродистая сталь (Ст3/Ст20/09Г2С): когда достаточно
Углеродистая сталь -- самый дешёвый конструкционный материал для кожухотрубных теплообменников. Стоимость трубок из Ст20 в 4-5 раз ниже AISI 316L, а сварка и обработка проще. Однако область применения ограничена: только чистая пресная вода с минимальным содержанием агрессивных ионов.
Условия применения
- Хлориды -- менее 50 мг/л
- Жёсткость -- менее 5 мг-экв/л (при водоподготовке)
- pH -- 7.0-9.0 (обязательно щелочная среда)
- Температура -- до 200 градусов (ограничение по прочности, не по коррозии)
- Контур -- закрытый, с деаэрацией и ингибиторами
Типичная скорость коррозии углеродистой стали в пресной воде -- 0,1-0,3 мм/год без ингибиторов и 0,02-0,05 мм/год с ингибиторной защитой. Для расчётного ресурса 15 лет коррозионная прибавка составляет 1,5-4,5 мм -- это существенно утяжеляет конструкцию и снижает теплопередачу (толстая стенка = большее термическое сопротивление).
Углеродистая сталь категорически не подходит для оборотных систем с градирнями (циклы концентрирования увеличивают хлориды в 3-5 раз) и для любых систем с морской или солоноватой водой. Ошибка на этапе проектирования приведёт к замене трубного пучка через 2-4 года.
3. Нержавеющая сталь AISI 304: ограничения по хлоридам
AISI 304 (08Х18Н10 по ГОСТ) -- аустенитная нержавеющая сталь с 18% хрома и 8% никеля. Устойчива к общей коррозии в широком диапазоне сред, но имеет критическое ограничение: склонность к питтинговой коррозии при концентрации хлоридов выше 200 мг/л и температуре стенки выше 40 градусов.
Индекс стойкости к питтингу. PREN = %Cr + 3.3 x %Mo + 16 x %N. Для AISI 304 PREN = 18-20 (нет молибдена). Для AISI 316L PREN = 24-26 (2-3% Mo). Чем выше PREN, тем выше порог хлоридов для начала питтинга. Минимальный PREN для морской воды -- 40+.
Где AISI 304 работает надёжно: системы с деминерализованной водой; закрытые контуры с гликолем; конденсаторы чистого пара (фармацевтика, пищепром); теплообменники с хладагентами R134a, R410A на стороне корпуса (нет контакта трубок с водой высокой минерализации).
Где AISI 304 опасен: оборотные системы с градирнями (хлориды 100-500 мг/л при 3-5 циклах); прибрежные районы (аэрозоль морской воды); системы с хлорированием воды (свободный хлор ускоряет питтинг).
Если в ТЗ указана оборотная вода или нет данных по хлоридам -- выбирайте сразу AISI 316L. Разница в цене трубок 15-25%, но риск питтинга AISI 304 в неконтролируемой воде слишком высок. Закажите расчёт с учётом анализа воды.
4. AISI 316L: стандарт для оборотной и морской воды
AISI 316L (03Х17Н14М2 по ГОСТ) -- аустенитная нержавеющая сталь с добавлением 2-3% молибдена и пониженным содержанием углерода (менее 0,03%). Молибден повышает стойкость к питтинговой и щелевой коррозии, а низкий углерод предотвращает межкристаллитную коррозию в зоне сварных швов.
| Параметр | AISI 304 | AISI 316L |
|---|---|---|
| Хром, % | 18-20 | 16-18 |
| Никель, % | 8-10.5 | 10-14 |
| Молибден, % | -- | 2-3 |
| Углерод, % | менее 0.08 | менее 0.03 |
| PREN | 18-20 | 24-26 |
| Порог хлоридов (40 C) | 200 мг/л | 1000 мг/л |
| Скорость коррозии (оборотная вода) | 0.01-0.1 мм/год | 0.005-0.02 мм/год |
| Ресурс (оборотная вода) | 5-15 лет | 15-25 лет |
AISI 316L -- материал выбора для 60-70% промышленных конденсаторов. Применяется в оборотных системах с градирнями, системах с хлорированной водой, при конденсации паров хладагентов, в пищевой и фармацевтической промышленности.
Низкоуглеродистая аустенитная нержавеющая сталь с молибденом. Стандартный материал трубок для промышленных конденсаторов с оборотной водой. Стоек к хлоридам до 1000 мг/л при температуре стенки до 60 градусов. Ресурс 15-25 лет при соблюдении требований к качеству воды.
Ограничения AISI 316L: при хлоридах выше 1000 мг/л и температуре стенки выше 60 градусов начинается питтинг; в щелевых зонах (развальцовка трубок в решётке) критический порог снижается до 300-500 мг/л; не подходит для концентрированных кислот и рассолов.
5. Титан Grade 2: абсолютная стойкость
Титан Grade 2 (ВТ1-0 по ГОСТ) -- материал с практически абсолютной стойкостью к хлоридной коррозии. На поверхности титана мгновенно формируется плёнка TiO2 толщиной 5-10 нм, которая самовосстанавливается при повреждении и непроницаема для хлоридов даже при концентрации 20000+ мг/л (морская вода).
- Хлориды -- без ограничений (до полной морской воды и рассолов)
- pH -- 0.5-13 (от сильных кислот до щелочей)
- Температура -- до 260 градусов в водных средах
- Скорость коррозии -- менее 0,01 мм/год в любых водных средах
- Ресурс -- 25-40 лет без замены трубного пучка
Недостатки титана: стоимость трубок в 3-4 раза выше AISI 316L; низкая теплопроводность (22 Вт/м*К против 16 для нержавейки -- разница невелика); склонность к задирам при монтаже (требует аккуратной развальцовки); гальваническая несовместимость с углеродистой сталью (нужны изоляционные прокладки).
При ресурсе 30 лет и стоимости замены трубного пучка 316L каждые 15 лет титан окупается через 5-7 лет эксплуатации. Для ТЭС, АЭС, химических производств и судовых конденсаторов титан -- стандартное решение.
6. Медные сплавы CuNi 90/10 и 70/30
Медно-никелевые сплавы -- классический материал для судовых конденсаторов и систем с морской водой. Ключевое преимущество: высокая теплопроводность (50 Вт/м*К для CuNi 90/10, 30 Вт/м*К для 70/30) и естественные антифаулинговые свойства -- ионы меди подавляют биообрастание в 5-8 раз эффективнее, чем нержавеющая сталь.
| Параметр | CuNi 90/10 | CuNi 70/30 |
|---|---|---|
| Никель, % | 10 | 30 |
| Теплопроводность, Вт/м*К | 50 | 30 |
| Прочность, МПа | 275 | 320 |
| Макс. скорость воды, м/с | 2.5 | 3.5 |
| Стойкость к хлоридам, мг/л | до 3000 | до 20000 |
| Ресурс (морская вода) | 15-20 лет | 20-25 лет |
| Стоимость (отн. 316L) | 1.5-2x | 2-3x |
Ограничения CuNi: чувствительность к аммиаку (стресс-коррозия при более 10 мг/л NH3); нельзя применять с сульфидами (H2S разрушает защитную плёнку); несовместимость с алюминиевыми конструкциями (гальваническая пара). В системах с аммиачными хладагентами CuNi применять нельзя.
При замене трубного пучка с CuNi на нержавеющую сталь необходимо полностью промыть контур -- ионы меди, отложившиеся в системе, вызывают ускоренную коррозию стали. Это частая ошибка при модернизации старых конденсаторов.
Не уверены в выборе материала?
Пришлите анализ воды -- инженер подберёт оптимальный сплав за 2-4 часа
Оставить заявку7. Хастеллой, Инконель, дуплекс: специальные среды
Для экстремальных условий, где ни нержавейка, ни титан, ни CuNi не обеспечивают достаточного ресурса, применяют специальные сплавы:
Хастеллой C-276
Никелевый сплав (57% Ni, 16% Cr, 16% Mo). Стоек к HCl, H2SO4, HF и их смесям. Применяется в выпарных установках, конденсаторах кислых газов. Стоимость: 8-12x от 316L.
Инконель 625
Никелевый сплав (62% Ni, 22% Cr, 9% Mo). PREN = 51. Стоек к питтингу в морской воде при высоких температурах. Мусоросжигание, опреснение. Стоимость: 10-15x от 316L.
Дуплекс 2205 / SAF 2507
Аустенитно-ферритная сталь. PREN 35-43. Прочность в 2 раза выше 316L -- тоньше стенки, легче конструкция. Солоноватая и морская вода. Стоимость: 2-4x от 316L.
Выбор специального сплава всегда требует детального инженерного расчёта с учётом конкретного состава среды, температурного профиля и требуемого ресурса. Универсальных рекомендаций нет -- каждый случай индивидуален.
↑ К оглавлению8. Типы коррозии: питтинг, щелевая, МКК, эрозионная
Питтинговая (точечная) коррозия
Самый опасный тип для конденсаторов. Локальные каверны глубиной до толщины стенки при минимальной потере массы (менее 0,1%). Триггер -- хлориды + температура + застойные зоны. Защита: правильный выбор материала по PREN, контроль качества воды, исключение застойных зон.
Щелевая коррозия
Развивается в зазорах: между трубкой и трубной решёткой, под отложениями, в местах прокладок. Механизм: в щели создаётся обеднённая кислородом зона, pH падает, концентрация хлоридов растёт. Критический зазор -- более 0,025 мм. Порог хлоридов для щелевой коррозии AISI 316L в 2-3 раза ниже, чем для питтинга на открытой поверхности.
Разрушение по границам зёрен из-за обеднения хромом при нагреве в диапазоне 450-850 градусов (сварка). Карбиды Cr23C6 связывают хром, оставляя границы зёрен без защиты. Решение: низкоуглеродистые марки (316L, 304L) с содержанием C менее 0,03% или стабилизированные стали (321, 347).
Эрозионная коррозия
Механическое разрушение защитной плёнки потоком воды при высоких скоростях. Критические скорости: CuNi 90/10 -- более 2,5 м/с; CuNi 70/30 -- более 3,5 м/с; AISI 316L -- более 4 м/с; титан -- более 6-8 м/с. Особенно опасна на входных участках трубок (первые 50-100 мм). Подробнее: гидравлика конденсаторов.
Гальваническая коррозия
Возникает при контакте разнородных металлов в электролите. Типичная пара: титановые трубки + углеродистая стальная трубная решётка. Более благородный металл (титан) защищён, менее благородный (сталь) -- разрушается ускоренно. Решение: электроизоляция (пластиковые втулки), катодная защита или применение одного материала для трубок и решётки.
В реальных конденсаторах часто действуют несколько типов коррозии одновременно. Например, питтинг + щелевая в зоне трубной решётки, или эрозия + питтинг на входных участках при загрязнённой воде. Диагностика по типам помогает определить первопричину.
9. Decision table: среда -- материал -- тип конденсатора
Таблица выбора материала трубок по типу охлаждающей среды. Учитывает концентрацию хлоридов, температуру стенки и требуемый ресурс. Для предварительной оценки -- закажите расчёт теплообменника с учётом вашей воды.
| Среда (хлориды) | Рекомендуемый материал | PREN | Ресурс, лет | Стоимость (отн.) |
|---|---|---|---|---|
| Деминерализованная (менее 10 мг/л) | AISI 304, Ст20 | 18-20 | 15-25 | 1x |
| Пресная, закрытый контур (менее 50 мг/л) | AISI 304, 09Г2С | 18-20 | 12-20 | 1x |
| Оборотная с градирней (50-300 мг/л) | AISI 316L | 24-26 | 15-25 | 1.2x |
| Оборотная, высокие хлориды (300-1000 мг/л) | AISI 316L, дуплекс 2205 | 24-35 | 12-20 | 1.5-2x |
| Солоноватая (1000-5000 мг/л) | CuNi 90/10, дуплекс 2507 | 35-43 | 15-20 | 2-3x |
| Морская (15000-25000 мг/л) | CuNi 70/30, титан Gr.2 | -- | 20-30+ | 3-4x |
| Кислые среды, рассолы | Титан, Хастеллой C-276 | -- | 25-40 | 4-12x |
Таблица -- отправная точка. Реальный выбор зависит от сочетания факторов: температура стенки, скорость потока, наличие застойных зон, микробиология, требования к чистоте продукта. Всегда проверяйте совместимость материала с конкретным анализом воды.
10. Расчёт коррозионной прибавки и срока службы
Коррозионная прибавка (c) -- дополнительная толщина стенки, компенсирующая потерю металла за расчётный срок службы. Формула: c = v * T, где v -- скорость коррозии (мм/год), T -- расчётный срок (лет). Прибавка суммируется с расчётной толщиной стенки по давлению, определённой при расчёте кожухотрубного теплообменника.
| Материал | Среда | v, мм/год | Прибавка на 15 лет, мм | Прибавка на 25 лет, мм |
|---|---|---|---|---|
| Ст20 | Пресная вода (без ингибиторов) | 0.1-0.3 | 1.5-4.5 | 2.5-7.5 |
| Ст20 | Пресная вода (с ингибиторами) | 0.02-0.05 | 0.3-0.75 | 0.5-1.25 |
| AISI 304 | Деминерализованная | менее 0.005 | менее 0.1 | менее 0.15 |
| AISI 316L | Оборотная (500 мг/л Cl-) | 0.005-0.02 | 0.08-0.3 | 0.13-0.5 |
| CuNi 90/10 | Морская вода | 0.02-0.05 | 0.3-0.75 | 0.5-1.25 |
| Титан Gr.2 | Морская вода | менее 0.01 | менее 0.15 | менее 0.25 |
Важно: для питтинговой и щелевой коррозии понятие "скорость" неприменимо -- эти виды коррозии развиваются скачкообразно и могут пробить стенку за месяцы. Коррозионная прибавка защищает только от общей коррозии. От питтинга защищает правильный выбор материала, а не увеличение толщины стенки.
Расчётная величина, добавляемая к минимальной толщине стенки трубки (по ГОСТ Р 52857, ASME BPVC Sec. VIII). Учитывает только равномерную коррозию. Для нержавеющих сталей в штатных условиях прибавка минимальна (0.1-0.5 мм), для углеродистой стали -- существенна (1-5 мм). Стандарт на стоимость теплообменника напрямую зависит от толщины стенки.
11. Кейсы: 3 реальных примера
Проблема: конденсатор паров молочной сыворотки, трубки AISI 304, охлаждение оборотной водой из артезианской скважины. Через 18 месяцев -- множественные свищи на входных участках трубок.
Причина: хлориды в артезианской воде -- 320 мг/л (не проверили при проектировании). При 3 циклах концентрирования в градирне -- 960 мг/л. Температура стенки 55 градусов. AISI 304 при таких условиях -- гарантированный питтинг.
Решение: замена трубного пучка на AISI 316L, установка продувки градирни для снижения циклов до 2. Стоимость: 1,2 млн руб. Ресурс после замены: 20+ лет.
Проблема: конденсатор ГТА (газотурбинный агрегат) на судне, трубки CuNi 90/10, морская вода. Через 8 лет -- утонение стенки на входных участках до 30% от номинала.
Причина: скорость воды на входе в трубки -- 3,2 м/с (проектная -- 2,0 м/с). Насос заменили на более мощный при модернизации, скорость не пересчитали. CuNi 90/10 при скорости более 2,5 м/с теряет защитную плёнку.
Решение: замена трубного пучка на CuNi 70/30 (макс. скорость 3,5 м/с) + дросселирование на входе до 2,8 м/с. Альтернатива: титан (макс. 6-8 м/с).
Проблема: конденсатор паров уксусной кислоты, трубки AISI 316 (не 316L), нержавеющая трубная решётка. Через 3 года -- утечки в зонах развальцовки.
Причина: при развальцовке локальный нагрев до 500-700 градусов. В AISI 316 (углерод до 0,08%) образовались карбиды хрома по границам зёрен. Уксусная кислота атаковала обеднённые хромом зоны -- классическая МКК.
Решение: замена на AISI 316L (углерод менее 0,03%). При развальцовке МКК не развивается. Стоимость трубок идентична, ошибка была в спецификации.
12. Как заказать подбор материала
Для подбора материала трубок и корпуса конденсатора нужны:
- Среда конденсации: хладагент, пар, парогазовая смесь -- давление, температура, расход
- Охлаждающая вода: анализ (хлориды, жёсткость, pH, взвеси) или тип источника (оборотная, морская, артезианская)
- Температурный режим: температуры входа/выхода обеих сред
- Требуемый ресурс: 10, 15, 20, 25+ лет
- Ограничения: бюджет, габариты, нормативы (ГОСТ, ASME, PED)
Инженер выполнит расчёт кожухотрубного теплообменника, предложит 2-3 варианта материала с оценкой стоимости и ресурса. Срок расчёта -- 2-4 часа. Заявку можно оставить ниже или позвонить по телефону 8 800 302-58-17 (бесплатно по РФ).
