1. Что такое теплообменник для бани
Теплообменник в бане решает главную задачу: позволяет нагреть воду для мытья, не сжигая дополнительное топливо. Печь одновременно топит парилку и греет воду — это энергоэффективно и удобно. Подробнее о принципе работы паяных теплообменников читайте в каталоге паяных ТО.
По расположению банные теплообменники делятся на три основные группы: на дымоходе (самый популярный вариант), в топке (встроенный регистр), и выносные (пластинчатые ТО с принудительной циркуляцией). Оставьте заявку на бесплатный подбор — инженер S22 поможет определиться с типом.
Основная классификация теплообменников для бани по принципу работы:

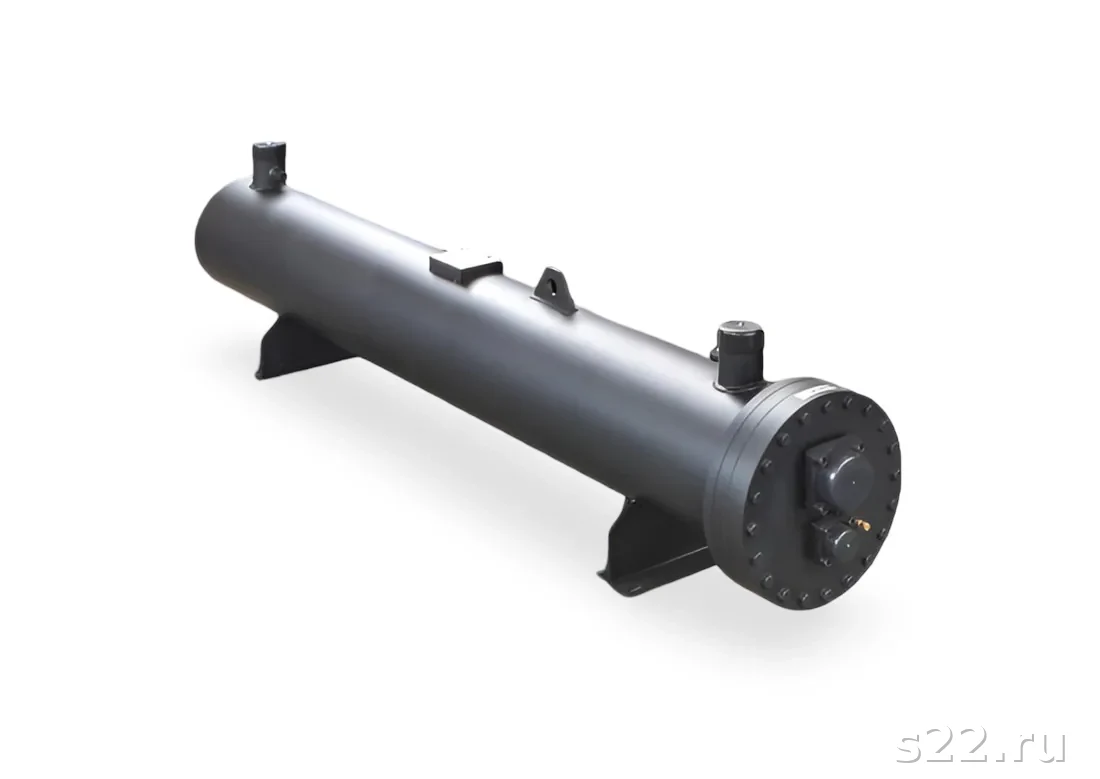

- Рекуперативные — непрерывная передача тепла через стенку (пластинчатые, кожухотрубные)
- Контактные — прямой нагрев воды в баке через погружённый теплообменник
- Термосифонные — самотечная циркуляция без насоса (наиболее распространены в банях)
2. Виды теплообменников для бани
На российском рынке представлены несколько конструктивных типов банных теплообменников. Выбор зависит от типа печи, наличия насоса, объёма бака и удобства монтажа.
| Тип | Мощность | Монтаж | Циркуляция | Цена |
|---|---|---|---|---|
| Змеевик на трубу | 3-7 кВт | Простой | Термосифон | 2-8 тыс. руб. |
| Регистр на трубу | 5-10 кВт | Средний | Термосифон | 3-12 тыс. руб. |
| Бак-теплообменник в топке | 10-20 кВт | Сложный | Оба варианта | 5-20 тыс. руб. |
| Пластинчатый ТО (паяный) | до 50 кВт | Требует насос | Принудительная | 8-30 тыс. руб. |
| Самоварный бак | 2-4 кВт | Очень простой | Нет (прямой нагрев) | 1-4 тыс. руб. |
3. Теплообменник на трубу дымохода
Самый популярный вариант для бань с металлической печью — теплообменник на трубу дымохода. Устройство надевается на однослойную стальную трубу и нагревает воду, циркулирующую через патрубки к выносному баку.
Ключевые параметры при выборе теплообменника на трубу:
- Диаметр трубы: 89, 115, 120, 150 мм — должен совпадать с диаметром дымохода
- Длина теплообменного участка: 300-500 мм — чем длиннее, тем выше мощность
- Материал: нержавеющая сталь AISI 304 или 430 — предпочтительнее чёрной стали
- Объём водяной полости: 1,5-3 л — не критично при термосифонной системе
4. Теплообменник в топке печи
Теплообменник в топке (регистр, змеевик, встроенный бак) устанавливается непосредственно в камеру сгорания или обвязывается вокруг топки снаружи. Мощность такого решения выше — 10-20 кВт, что позволяет нагреть 200 л воды за 1-1,5 часа. Подробнее — в статье теплообменник для печи: регистр и змеевик.
Исходные данные: баня 5x6 м, печь HARVIA 20 кВт, 6 посетителей
Решение: встроенный бак-теплообменник 50 л + выносной бак 150 л, соединение трубой 28 мм
Результат: нагрев 150 л воды до 60°C за 1 час топки, экономия отдельного водонагревателя
Регистр в топке изготавливают из стальных или нержавеющих трубок диаметром 32-50 мм, согнутых в серпентину. Трубки привариваются к коллекторам с патрубками для подключения к системе. Важно: сталь в топке должна выдерживать температуры до 800°C.
5. Пластинчатый теплообменник для бани
Паяный пластинчатый теплообменник используют в более сложных системах бани с принудительной циркуляцией: котёл → насос → паяный ТО → бак горячей воды или тёплый пол. Преимущество перед регистром — компактность и возможность интеграции в современную систему автоматики.
Типичные параметры паяного ТО для бани:
- Площадь теплообмена: 0,1-0,5 м²
- Мощность: 5-30 кВт (в зависимости от температур и расходов)
- Материал пластин: нержавейка AISI 316L или 304
- Пайка: медная (для воды) или никелевая (при агрессивной среде)
- Рабочее давление: до 30 бар, температура до 200°C
Для расчёта паяного ТО воспользуйтесь сервисом расчёта теплообменников или оставьте заявку на бесплатную консультацию.
6. Как выбрать теплообменник для бани
| Условие | Рекомендуемый тип | Примечание |
|---|---|---|
| Металлическая печь с трубой 115-150 мм | Теплообменник на трубу | Самый простой монтаж |
| Кирпичная печь с топкой | Регистр в топке или змеевик вокруг трубы | Нужен сварщик |
| Газовый или электрический котёл | Паяный пластинчатый ТО + насос | Компактно, высокая мощность |
| Баня с отоплением (зимняя эксплуатация) | ТО на трубу + раздельные контуры | Гликоль в контуре отопления |
| Большая баня (8+ человек, бассейн) | Котёл + пластинчатый ТО | Раздельные контуры нагрева |
При выборе теплообменника для бани учитывайте также схему подачи воды — самотечная (термосифон) или принудительная (насос). Для термосифона критично соблюдение уклонов трубопровода. Подробнее об автономных системах водоснабжения — в статье горячая вода в частном доме.
7. Материалы: нержавейка, медь, чугун
Сравнение материалов банных теплообменников:
| Материал | Плюсы | Минусы | Срок службы |
|---|---|---|---|
| Нержавейка AISI 304 | Коррозионостойкость, гигиеничность | Цена выше черной стали | 15-25 лет |
| Черная сталь Ст3 | Дешевизна, прочность | Ржавеет, требует покраски | 5-10 лет |
| Медь | Высокая теплопроводность | Дорого, выщелачивание | 10-20 лет |
| Чугун | Долговечность, инертность | Тяжёлый, хрупкий при ударе | 20-40 лет |
Для горячего водоснабжения питьевой качества рекомендуется нержавейка AISI 304 или медь. Черную сталь допустимо применять только в контуре отопления (не для питьевой воды).
8. Схемы подключения к выносному баку
Существуют две основные схемы подключения теплообменника в бане к выносному баку: самотечная (термосифон) и с принудительной циркуляцией насосом. Полные схемы подключения описаны в статье подключение теплообменника в бане.
Принцип: тёплая вода поднимается по трубам (подача) за счёт разности плотностей, холодная опускается (обратка)
Условия: бак выше теплообменника на 0,5-1,5 м, трубы диаметром 22-28 мм, уклон 5-10° на горизонтальных участках
Применение: 80% банных систем — простота, надёжность, нет электрики
Принцип: насос-циркуляционник обеспечивает постоянный поток воды через теплообменник
Условия: насос 25 Вт, автоматика по температуре, расширительный бак 5-10 л
Применение: при горизонтальном расположении труб, большой длине трассы, пластинчатом ТО
9. Расчёт мощности и объёма бака
Для расчёта используется формула теплового баланса: Q = m × Cp × ΔT / t, где m — масса воды (кг), Cp = 4186 Дж/(кг·К), ΔT — разность температур (°C), t — время нагрева (с).
Объём выносного бака: рекомендуется 15-20 л на человека для мытья + 10-15 л резерв. Для семьи из 4 человек — бак 80-100 л. Бак большего объёма увеличивает время ожидания, но даёт запас горячей воды.
Для более сложных расчётов — систем с котлом и тёплым полом — используйте онлайн-расчёт теплообменника или оставьте заявку на консультацию инженера.
10. Монтаж и установка
Монтаж теплообменника на трубу дымохода занимает 2-4 часа и не требует специального инструмента. Основные этапы:
11. Обслуживание и промывка
Теплообменник для бани требует минимального обслуживания: промывка 1 раз в 2-3 года при жёсткой воде (более 5 мг-экв/л). Накипь снижает теплопередачу и может привести к локальному перегреву и прогару стенки.
Способы промывки банного теплообменника:
- Механическая: демонтаж и промывка горячей водой под давлением — для простых змеевиков
- Химическая: лимонная кислота (2-5% раствор) или специализированные реагенты типа Cillit Bang — залить на 2-4 часа
- Термическая: при регистрах в топке — прожиг накипи (применять с осторожностью)
Для промывки паяных пластинчатых ТО применяют специализированные методы — подробнее читайте в статье промывка теплообменников.
