1. Зачем теплообменник в системе отопления
Теплообменник в частном доме нужен в четырёх основных сценариях: подключение к центральному теплоснабжению, тёплый пол с пониженной температурой, бассейн в доме, несмешиваемые теплоносители (вода + гликоль). Если котёл и радиаторы — один закрытый контур, теплообменник не нужен.
Для системы горячего водоснабжения дома читайте статью теплообменник для горячей воды в частном доме. Для бани — теплообменник для бани.
2. Когда теплообменник обязателен
| Сценарий | Почему нужен ТО | Тип ТО |
|---|---|---|
| Подключение к ЦТС | Давление в сети 6-16 бар vs радиаторы 4-8 бар | Разборный ПТО 16 бар |
| Тёплый пол + котёл | Котёл 80°C vs пол 35-45°C | Паяный ПТО или смеситель |
| Бассейн в доме | Хлорированная вода вредит котлу | Паяный ТО 316L |
| Котёл + гликоль | Разные теплоносители в контурах | Паяный ПТО |
| Резервный источник тепла | Гидравлическая развязка двух котлов | Гидрострелка или ПТО |
3. Виды теплообменников для отопления
| Тип | Мощность | Давление | Применение |
|---|---|---|---|
| Паяный пластинчатый (ПТО) | 3-200 кВт | до 30 бар | Частный дом до 1000 м² |
| Разборный пластинчатый | 20 кВт - 10 МВт | до 16/25 бар | ЦТС, большие объекты |

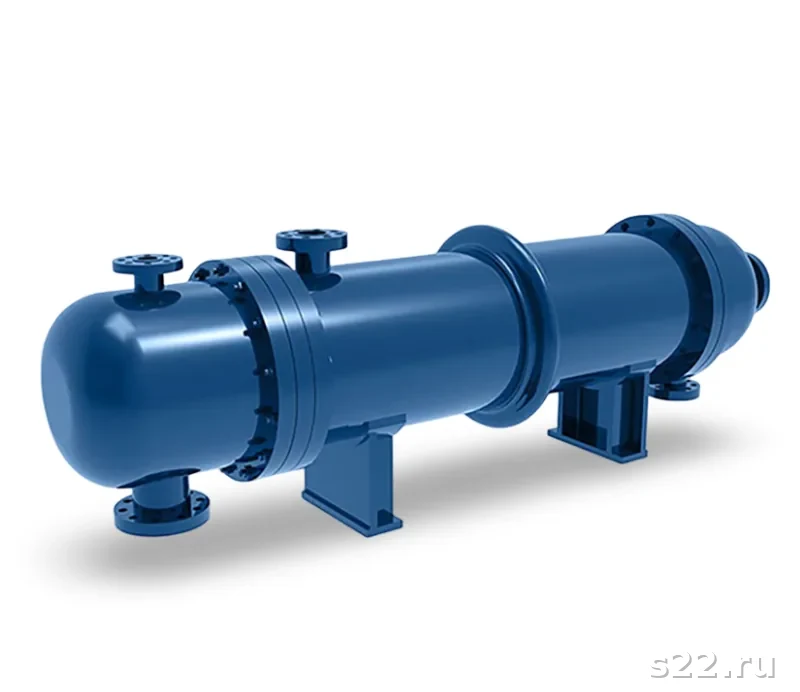

| Кожухотрубный (КТО) | 10 кВт - 100 МВт | до 40 бар | Промышленность, ИТП |
| Пластинчато-паяный (спец.) | до 500 кВт | до 30 бар | Тёплый пол, бассейны |
Для частных домов практически всегда выбирают паяный пластинчатый ТО — компактный, надёжный, не требует обслуживания в течение 15-20 лет при чистом теплоносителе. Каталог паяных ТО: паяные теплообменники.
4. Как выбрать: паяный или разборный
| Критерий | Паяный ПТО | Разборный ПТО |
|---|---|---|
| Мощность | до 200 кВт | от 20 кВт до нескольких МВт |
| Обслуживание | Не требует (неразборный) | Замена пластин и уплотнений |
| Загрязнения | Чистый теплоноситель обязателен | Допускает загрязнённый |
| Стоимость | 8-40 тыс. руб. | 30-200 тыс. руб. |
| Применение | Автономное отопление, дом до 500 м² | ЦТС, многоквартирные дома, ИТП |
5. Расчёт мощности теплообменника
Нагрузка: Q = 1 × 200 = 20 кВт. С запасом 25%: Q_ТО = 25 кВт.
Температуры: первичный 80/60°C, вторичный 70/50°C. LMTD = 10°C.
Площадь: F = 25000 / (4000 × 10) = 0,625 м². Выбор: SWEP B15 (F = 0,72 м²) — подходит.
Для точного расчёта используйте онлайн-расчёт теплообменника или оставьте заявку на консультацию инженера S22.
6. Схемы гидравлической обвязки
Стандартная схема подключения паяного ТО в систему отопления частного дома:
- Первичный контур: котёл → насос → грязевик → теплообменник (подача) → котёл (обратка)
- Вторичный контур: теплообменник (подача) → распределительный коллектор → радиаторы/тёплый пол → насос → теплообменник (обратка)
- Обязательные элементы: расширительный бак, предохранительный клапан, воздухоотводчик на каждый контур
7. Монтаж и установка
8. Теплообменник для тёплого пола
Тёплый пол требует температуры теплоносителя 35-45°C, тогда как котёл работает при 70-80°C. Решения: смесительный узел (трёхходовой клапан + насос) или теплообменник. ТО предпочтителен при разных теплоносителях (котёл — вода, пол — гликоль для антизамерзания).
Для тёплого пола площадью 100 м² (нагрузка ~10 кВт) достаточен паяный ТО SWEP B5 (площадь 0,11 м²). Узнать цену и характеристики: каталог паяных ТО.
9. Теплообменник котёл — бассейн
Для подогрева бассейна в доме необходим теплообменник из нержавейки AISI 316L (стойкость к хлору). Паяный ТО с медной пайкой для бассейна не подходит — хлор разрушает медь. Расчёт: Q = m × Cp × ΔT / t. Для бассейна 10 м³, нагрев на 10°C за 4 ч: Q = 10000 × 4186 × 10 / (4×3600) = 29 кВт.
Подробнее о теплообменниках для бассейнов: теплообменник для бассейна — полный гид.
10. Обслуживание
Паяный ПТО в автономной системе с химически обработанным теплоносителем практически не требует обслуживания. При централизованном теплоснабжении — промывка 1 раз в 2-3 года. Признаки необходимости промывки: снижение температуры в радиаторах при прежней мощности котла, рост гидросопротивления контура.
Промывка паяного ТО: методы промывки теплообменников. Для разборного ПТО — разборка и замена пластин при износе.
11. Стоимость теплообменника для дома
| Площадь дома | Нагрузка | Тип ТО | Стоимость ТО |
|---|---|---|---|
| до 100 м² | 10 кВт | Паяный SWEP B5 | 8-12 тыс. руб. |
| 100-200 м² | 15-20 кВт | Паяный SWEP B8/B15 | 10-18 тыс. руб. |
| 200-400 м² | 25-40 кВт | Паяный SWEP B25/B35 | 15-35 тыс. руб. |
| ЦТС, 100 кВт+ | от 100 кВт | Разборный ПТО | от 40 тыс. руб. |
12. Бренды и модели
Лучшие паяные теплообменники для частного дома:
- SWEP B5/B8/B15/B25 — шведский бренд, широкий ряд мощностей, лучшее соотношение цена/качество для жилых домов
- Alfa Laval CB14/CB26 — эталонное качество, высокая мощность в малых габаритах
- ASTЕРА — российский аналог, хорошее качество, быстрая поставка со склада в Москве
- Danfoss XB — для систем с высокими требованиями к гигиене (питьевая вода/ГВС)
Подобрать модель и рассчитать параметры: расчёт теплообменника онлайн или оставьте заявку ниже — ответим за 30 мин.
13. Схемы подключения теплообменника к котлу
Выбор схемы зависит от задачи: разделение контуров с одинаковым теплоносителем, разные теплоносители или ограничение давления. Две основные схемы — последовательная и параллельная.
| Параметр | Независимая схема | Зависимая схема |
|---|---|---|
| Разделение давлений | Полное — контуры гидравлически разделены | Частичное — давление передаётся |
| Разные теплоносители | Да — вода/гликоль, вода/антифриз | Нет — один теплоноситель |
| Применение | ЦТС, промышленный ИТП, бассейн | Тёплый пол, ГВС от котла, дача |
| Оборудование | 2 насоса, 2 группы безопасности | 1 насос, простая обвязка |
| Стоимость монтажа | Выше | Ниже |
14. Нормативные требования к монтажу теплообменников в частных домах
Для частных домов обязательных нормативов на монтаж ТО нет (не МКД, не промышленный объект). Однако соблюдение следующих требований обеспечит безопасность и долгий срок службы оборудования.
Ошибка 1: Подключение без грязевика при ЦТС → засорение каналов за 1-2 сезона, потеря 30-50% мощности.
Ошибка 2: Один насос на оба контура → неправильный баланс расходов, снижение КПД ТО.
Ошибка 3: Отсутствие предохранительного клапана → при перегреве давление разрушает ТО или трубопровод.
Ошибка 4: Параллельное включение потоков вместо противотока → снижение теплопередачи на 15-25%.
15. Сравнение теплообменников для частного дома: итоговая таблица
| Параметр | Паяный ПТО | Разборный ПТО | Кожухотрубный |
|---|---|---|---|
| Мощность, кВт | 3–200 | 20–10 000 | 10–100 000 |
| Давление, бар | до 30 | до 16–25 | до 40–100 |
| Обслуживание | Не требует (неразборный) | Промывка, замена уплотнений | Трубная чистка |
| Габариты | Компактный | Средние | Крупный, тяжёлый |
| Цена | 8–40 тыс. руб. | 30–200 тыс. руб. | 50–500 тыс. руб. |
| Применение дома | Тёплый пол, ГВС, бассейн | ЦТС, мощные системы | Редко (слишком крупный) |
Для подавляющего большинства частных домов оптимальный выбор — паяный ПТО. Разборный нужен только при больших мощностях (от 100 кВт) или при подключении к центральному теплоснабжению с жёсткими требованиями к давлению.
Подберите модель в каталоге: паяные теплообменники или оставьте заявку на бесплатную консультацию инженера S22.
16. Диагностика и устранение проблем теплообменника в системе отопления
Большинство проблем с теплообменниками в частных домах связаны с загрязнением каналов или некорректной обвязкой. Понять причину можно по симптомам.
17. Итог: как выбрать теплообменник для отопления частного дома
Алгоритм выбора теплообменника для системы отопления частного дома в 5 шагов:
- Определите, нужен ли ТО вообще. Если котёл + радиаторы — единый закрытый контур с одним теплоносителем — ТО не нужен. Нужен: при ЦТС, тёплом полу, бассейне, разных теплоносителях.
- Рассчитайте мощность. Q = 1 кВт × S (м²) + 25% запас. Для дома 200 м²: Q_ТО = 25 кВт.
- Выберите тип. До 50 кВт — паяный ПТО. Более 100 кВт или ЦТС — разборный ПТО. Высокое давление или агрессивные среды — специализированный аппарат.
- Выберите материал. Для ГВС и бассейна — нержавейка AISI 316L. Для отопительного контура — AISI 304 или медная пайка.
- Монтаж и обвязка. Противоток, грязевики, группа безопасности на каждый контур, насос с нужным напором, расширительный бак 10% от объёма теплоносителя.
18. Теплообменник при антифризе в системе отопления
В домах с риском замерзания (длительные отсутствия зимой, неотапливаемые помещения) в первичный контур добавляют антифриз на основе гликоля. Теплообменник в этом случае обязателен — для разделения контура с гликолем от питьевой воды и санитарного ГВС.
| Тип антифриза | Концентрация против замерзания | Вязкость при -20°C | Совместимость с ТО |
|---|---|---|---|
| Пропиленгликоль (ПГ) | 35-45% для -20°C | Высокая | Все типы ТО, включая пищевые |
| Этиленгликоль (ЭГ) | 30-40% для -20°C | Средняя | Нельзя в контуре ГВС — токсичен |
| Пропиленгликоль пищевой | 40% для -25°C | Высокая | Допускается в ГВС-контуре |
При использовании гликоля насосы и расширительные баки выбирают с учётом повышенной вязкости теплоносителя — гидравлическое сопротивление системы увеличивается на 20-40% по сравнению с водой. Увеличьте мощность насоса или выберите гликоль с меньшей концентрацией (при допустимых температурах эксплуатации).
Подобрать теплообменник для системы с гликолем: заявка инженеру S22. Каталог паяных ТО: паяные теплообменники.
19. Частые ошибки при выборе теплообменника для отопления
Анализ обращений к инженерам S22 показывает, что большинство ошибок при выборе ТО для частного дома однотипны. Избегайте их — это сэкономит деньги и время.
Избежать всех этих ошибок поможет консультация инженера S22 — мы подберём ТО и составим принципиальную схему обвязки для вашей задачи бесплатно.
20. Нормативные документы и ресурсы по теплообменникам для частных домов
При проектировании системы отопления частного дома с теплообменником полезно знать следующие нормативные документы и технические ресурсы:
| Документ | Содержание | Применение |
|---|---|---|
| СП 41-101-95 | Проектирование тепловых пунктов | Требования к схемам обвязки, оборудованию |
| ГОСТ 27590-2005 | Подогреватели кожухотрубные для ГВС | Стандарт для кожухотрубных ТО |
| СП 31-106-2002 | Проектирование и строительство одноквартирных домов | Требования к системам ГВС и отопления |
| СанПиН 2.1.3684-21 | Санитарные требования к ГВС | Температура ГВС, качество воды |
| ГОСТ Р 52964-2008 | Вода питьевая. Показатели качества | Нормы для питьевой воды и ГВС |
Для практических расчётов используйте: тепловой калькулятор SWEP и Alfa Laval (доступны онлайн), программу HTRI для профессионального расчёта теплообменников, или бесплатный расчёт инженером S22 — мы сделаем это сами с полной спецификацией.
21. Чек-лист монтажника: 10 шагов правильной установки
Перед вводом теплообменника в эксплуатацию пройдитесь по каждому пункту:
Паспорт ТО, схема системы, расчёт подбора — всё должно быть на руках до начала монтажа.
Грязевик Y-типа DN25 на подаче сетевой воды. Без фильтра — засорение каналов за 1-2 сезона.
Вертикально, патрубки вверх-вниз. Расстояние от стен — не менее 150 мм с каждой стороны.
Горячий теплоноситель и нагреваемая среда движутся навстречу — это обязательное условие эффективности.
Шаровые краны на каждом из 4 патрубков. Байпас — опционально, но удобен при обслуживании.
Датчики температуры на входе/выходе обоих контуров. Регулирующий клапан на подаче первичного теплоносителя.
Давление испытания — 1,5× рабочего давления, но не менее 6 бар. Выдержать 30 минут, падение давления — не допускается.
Перед пуском промыть оба контура чистой водой до прозрачного слива. Удалить строительный мусор и окалину.
Открывать задвижки медленно. Контролировать давление и температуру. Проверить все соединения на протечки.
Настроить регулятор на целевую температуру. Зафиксировать рабочие параметры в паспорте системы.
