1. Зачем нужен теплообменник для бассейна
Открытый или закрытый бассейн без подогрева комфортен только 2-3 месяца в году (средняя полоса России). Теплообменник позволяет поддерживать температуру воды 26-28 градусов с апреля по октябрь, а в закрытом бассейне — круглый год. Подробнее о расчёте времени нагрева — в статье нагрев бассейна теплообменником.
Основные преимущества теплообменника перед прямым нагревом:
- Экономичность — газ в 3-5 раз дешевле электричества при том же количестве тепла
- Мощность — от 40 до 200 кВт против 6-18 кВт у электронагревателей
- Скорость нагрева — бассейн 30 м3 прогревается за 20-24 ч против 3-5 суток электрическим
- Защита котла — хлорированная вода не контактирует с теплообменником котла
Оставьте заявку на бесплатный подбор — инженер S22 рассчитает мощность теплообменника по параметрам вашего бассейна.
2. Типы теплообменников для бассейна
На рынке представлены несколько конструктивных типов теплообменников для нагрева бассейнов. Выбор зависит от объёма чаши, типа водоподготовки (хлор, озон, соль) и доступного источника тепла.
| Тип ТО | Мощность | Объём бассейна | Материал | Цена |
|---|---|---|---|---|
| Паяный пластинчатый | 20-100 кВт | 10-50 м3 | AISI 316L, никель | 15-45 тыс. руб. |
| Кожухотрубный нержавейка | 40-200 кВт | 20-100 м3 | AISI 316L | 40-120 тыс. руб. |
| Кожухотрубный титан | 40-300 кВт | 30-200 м3 | Титан ВТ1-0 | 80-250 тыс. руб. |
| Спиральный | 10-40 кВт | 5-20 м3 | Нержавейка, медь | 8-25 тыс. руб. |
| Разборный пластинчатый | 50-500 кВт | 50-500 м3 | Титан, AISI 316 | 100-400 тыс. руб. |
3. Пластинчатый паяный ТО для бассейна
Паяный пластинчатый теплообменник — самый компактный вариант для частных бассейнов. Гофрированные пластины из нержавеющей стали AISI 316L спаяны медью или никелем, образуя чередующиеся каналы для первичного (котёл) и вторичного (бассейн) контуров. Подробнее о конструкции — в каталоге паяных ТО.
Преимущества паяного ТО для бассейна:
- Компактность — размер книги при мощности 50 кВт
- Высокий КПД — до 95% за счёт турбулентности в каналах
- Низкое гидравлическое сопротивление — не нагружает насос фильтрации
- Доступная цена — 15-45 тыс. руб. для частного бассейна

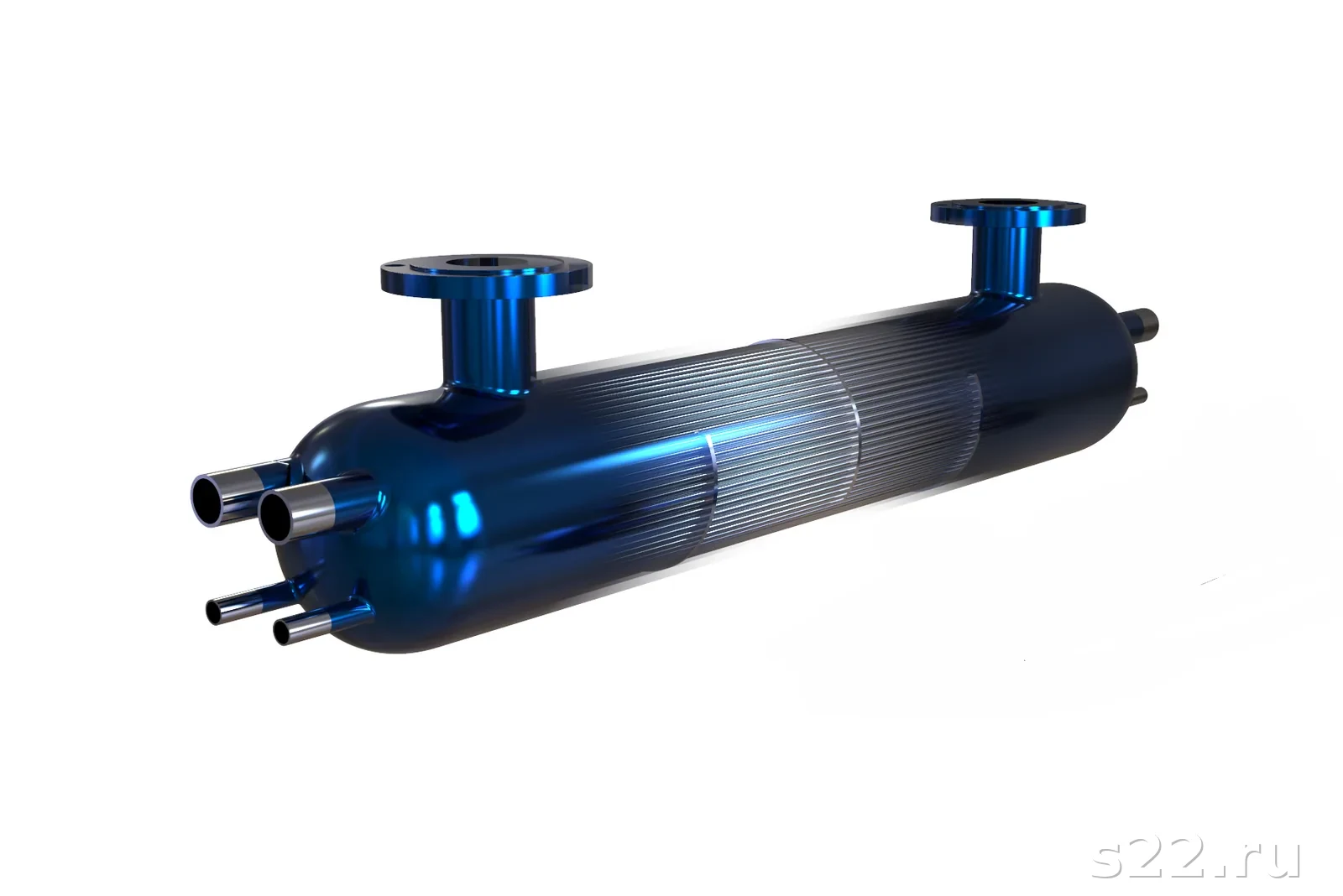

4. Кожухотрубный теплообменник для бассейна
Кожухотрубный теплообменник — классический выбор для коммерческих и больших частных бассейнов. Конструкция: пучок трубок (первичный контур — от котла) внутри цилиндрического кожуха (вторичный контур — вода бассейна). Материал трубок — титан или нержавейка AISI 316L.
Исходные данные: открытый бассейн 10x4x1.5 м, газовый котёл 80 кВт, хлорирование
Решение: кожухотрубный ТО из титана мощностью 75 кВт, насос Grundfos 25-60
Результат: первичный нагрев с 12 до 27 градусов за 16 часов, поддержание — 2-3 часа работы котла в сутки
Преимущества кожухотрубных ТО перед пластинчатыми для бассейнов:
- Стойкость к хлору — титановые трубки не корродируют даже при 5 мг/л хлора
- Простота обслуживания — механическая чистка трубного пучка щёткой
- Низкие потери давления — важно при длинных трассах от бассейна до котельной
- Долговечность — титановый ТО служит 25-40 лет без замены
5. Расчёт мощности для бассейна
Расчёт мощности теплообменника для бассейна ведётся по формуле теплового баланса с учётом теплопотерь через поверхность воды, стенки чаши и испарение.
| Объём бассейна | DeltaT 15 градусов | DeltaT 20 градусов | Рекомендуемая мощность ТО |
|---|---|---|---|
| 15 м3 | 10,9 кВт (24 ч) | 14,5 кВт (24 ч) | 20-30 кВт |
| 30 м3 | 21,7 кВт (24 ч) | 29,0 кВт (24 ч) | 40-50 кВт |
| 50 м3 | 36,2 кВт (24 ч) | 48,3 кВт (24 ч) | 60-80 кВт |
| 80 м3 | 57,9 кВт (24 ч) | 77,2 кВт (24 ч) | 100-120 кВт |
| 120 м3 | 86,9 кВт (24 ч) | 115,8 кВт (24 ч) | 150-200 кВт |
6. Материалы: титан, нержавейка, медь
Выбор материала теплообменника для бассейна критически важен — хлорированная вода агрессивна к большинству металлов. Неправильный выбор приводит к коррозии и протечке за 1-3 года.
| Материал | Стойкость к хлору | Срок службы | Применение |
|---|---|---|---|
| Титан ВТ1-0 | Абсолютная (до 10 мг/л) | 25-40 лет | Хлорирование, соляной электролиз |
| AISI 316L (морская сталь) | Высокая (до 3 мг/л) | 15-25 лет | Хлорирование до 3 мг/л, озон |
| AISI 304 | Средняя (до 1 мг/л) | 8-15 лет | Озонирование, УФ, без химии |
| Медь / латунь | Низкая | 3-7 лет | Только бассейны без хлора |
7. Схемы подключения к котлу
Теплообменник бассейна включается в систему водоподготовки после фильтра. Первичный контур (от котла) — отдельный, с собственным циркуляционным насосом и автоматикой. Схемы подключения к банной печи — в статье подключение теплообменника в бане.
Первичный контур: котёл → циркуляционный насос → трёхходовой клапан → теплообменник → котёл
Вторичный контур: бассейн → насос фильтрации → фильтр → теплообменник → форсунки → бассейн
Автоматика: датчик температуры воды бассейна → контроллер → трёхходовой клапан
Принцип: тепловой насос обеспечивает базовый нагрев (COP 4-5), котёл через ТО — догрев при низких температурах
Экономия: до 60-70% затрат на нагрев по сравнению с котлом без теплового насоса
Применение: бассейны с круглогодичной эксплуатацией, регионы с мягким климатом
8. Сравнение с электронагревателем и тепловым насосом
Три основных способа нагрева бассейна — теплообменник от котла, электронагреватель и тепловой насос. Каждый имеет свои преимущества в зависимости от условий эксплуатации. Для дачных условий также актуальны решения для дачи.
| Параметр | Теплообменник + котёл | Электронагреватель | Тепловой насос |
|---|---|---|---|
| Мощность | 40-200 кВт | 3-18 кВт | 8-30 кВт (тепловая) |
| Стоимость оборудования | 15-120 тыс. руб. | 10-40 тыс. руб. | 150-500 тыс. руб. |
| Стоимость нагрева 30 м3 на 20 градусов | 350-500 руб. (газ) | 1500-2500 руб. | 300-600 руб. |
| Время нагрева 30 м3 | 12-24 часа | 2-5 суток | 24-48 часов |
| Нужен газ | Да | Нет | Нет |
Теплообменник с газовым котлом — оптимальное решение при наличии магистрального газа. Электронагреватель подходит для небольших бассейнов (до 15 м3) или как дополнение к тепловому насосу. Тепловой насос — лучший выбор при отсутствии газа и больших объёмах бассейна.
9. Монтаж и обвязка
Монтаж теплообменника для бассейна выполняется в техническом помещении (котельной) или рядом с оборудованием фильтрации. Основные требования к установке:
10. Обслуживание и промывка
Теплообменник для бассейна требует регулярного обслуживания из-за контакта с хлорированной водой и возможного образования накипи и биообрастания.
Периодичность обслуживания:
- Ежемесячно: проверка перепада давления на ТО — рост более 30% сигнализирует о засорении
- Ежесезонно: химическая промывка раствором лимонной кислоты 3-5% или специальным реагентом
- На зиму (открытые бассейны): слив воды из ТО, продувка воздухом, консервация
- Раз в 3-5 лет: полная ревизия уплотнений (для разборных ТО), замена прокладок
Для кожухотрубных теплообменников — механическая чистка трубного пучка ершом. Для паяных пластинчатых — только химическая промывка (CIP). Подробнее — в статье промывка теплообменников.
11. ТОП моделей для бассейна
Рекомендуемые модели теплообменников для бассейнов различного объёма:
| Бренд / модель | Тип | Мощность | Объём бассейна |
|---|---|---|---|
| SWEP B10T | Паяный пластинчатый | 30-45 кВт | 15-25 м3 |
| SWEP B25T | Паяный пластинчатый | 50-80 кВт | 25-50 м3 |
| Alfa Laval CB30 | Паяный пластинчатый | 40-70 кВт | 20-40 м3 |
| Pahlen Hi-Flow | Кожухотрубный титан | 40-75 кВт | 20-40 м3 |
| Bowman EC100 | Кожухотрубный нержавейка | 80-120 кВт | 50-80 м3 |
Для подбора конкретной модели под параметры вашего бассейна обратитесь к инженерам S22 — оставьте заявку или позвоните 8 800 302-58-17. Ознакомиться с ассортиментом паяных ТО можно в каталоге.
