Какой теплообменник выбрать для водогрейной или паровой котельной — пластинчатый или кожухотрубный? Расчёт мощности, схемы обвязки, нормативы и опыт S22.
Котельная — это сердце тепловой системы здания или предприятия. Теплообменник в котельной выполняет роль гидравлической развязки между котловым контуром и контурами потребителей, а также нагревает воду для ГВС.
Выбор типа аппарата зависит от вида котельной (водогрейная или паровая), параметров теплоносителей (температура, давление), мощности и требований к обслуживанию.
Типы теплообменников для котельных
Тип котельной
Рекомендуемый ТО
Мощность
Ключевое преимущество
Водогрейная, ГВС до 150°C, до 16 бар
Пластинчатый разборный
50 кВт – 10 МВт
Компактность, высокий k, CIP-промывка
Паровая, T 150–200°C, P до 25 бар
Полусварной пластинчатый
200 кВт – 5 МВт
Пар на паровой стороне, CIP на водяной
Паровая, P выше 25 бар или T выше 200°C
Кожухотрубный ПП1/ПП2
500 кВт – 50 МВт
Высокое давление, загрязнённые среды
Конденсатоотводчик, кислые среды
Кожухотрубный (нержавейка)
Любая
Устойчивость к агрессивным средам
Пластинчатый разборный теплообменник для котельной
Наиболее распространённый выбор для современных водогрейных котельных и ИТП. Пластины из нержавеющей стали AISI 304 (для теплоносителя) или AISI 316L (для ГВС) гофрированы для турбулизации потока, что обеспечивает высокий коэффициент теплопередачи k = 3500–7000 Вт/(м²·К).
Ключевые преимущества разборного исполнения: добавление или удаление пластин для изменения мощности без замены аппарата; полная разборка для механической чистки; замена только повреждённых пластин или прокладок.
Практика S22: Для котельных мощностью 200–2000 кВт выбираем Alfa Laval серии M6/M10/M15 или GEA серии NT50L/NT100L. Запас по мощности — 15–20% для компенсации загрязнений в первые годы эксплуатации.

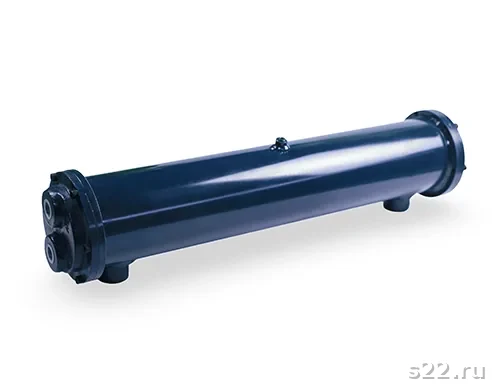

Кожухотрубный подогреватель для паровой котельной
Применяется когда первичная среда — пар под давлением. Конструкция: трубный пучок (теплоноситель) в кожухе (пар или вода). Типы ПП1 (горизонтальный) и ПП2 (вертикальный) по ГОСТ 27590-88. Давление — до 1.6 МПа, температура — до 350°C.
Недостатки по сравнению с пластинчатыми: k в 3–5 раз ниже, занимает в 3–5 раз больше места, сложнее в обслуживании (чистка трубок ёршиком, вскрытие крышки).
Расчёт теплообменника для котельной
Правильный тепловой расчёт — основа выбора модели и числа пластин. Инженер S22 выполняет расчёт в программах производителей (Alfa Laval LACT, GEA CAD) бесплатно за 2 часа.
Порядок инженерного расчёта
Определить тепловую нагрузку Q — из технического задания или по нормативам (СП 60, СП 89)
Задать температурные режимы — T1/T2 первичного и T3/T4 вторичного контуров
Рассчитать LMTD — логарифмическую среднюю разность температур при противоточной схеме
Площадь поверхности: F = 600 000 / (4500 × 7.2) = 18.5 м²
С запасом 15%: F = 21.3 м². Выбор: Alfa Laval M10-FD, 95 пластин AISI 304.
Типовые температурные режимы для котельных
Назначение ТО
Первичный контур (T1/T2)
Вторичный контур (T3/T4)
LMTD, °C
Отопление (котёл → система)
90°C / 70°C
80°C / 60°C
10°C
ГВС (котёл → холодная вода)
80°C / 50°C
60°C / 10°C
21°C
ИТП (сеть → здание)
95°C / 70°C
80°C / 55°C
12.5°C
Промышленный нагрев
130°C / 90°C
110°C / 70°C
20°C
Особенности теплообменника в разных типах котельных
Газовая котельная
Водогрейные газовые котлы обеспечивают T до 90–95°C при P до 6–10 бар. Для таких условий — пластинчатый разборный AISI 304. Обязательно: умягчение подпиточной воды (жёсткость до 2 мг-экв/л), деаэрация (кислород до 0.02 мг/л), поддержание pH 8–9.
Паровая котельная
Пар насыщенный 0.5–1.0 МПа (T 155–180°C). Для нагрева воды — кожухотрубный ПП1 или полусварной пластинчатый. Пар конденсируется в межтрубном пространстве, отдавая теплоту фазового перехода (2200 кДж/кг). Конденсат возвращают в котёл через конденсатоотводчики.
Электрическая котельная
Электрокотлы обеспечивают T до 95°C, P до 6 бар. Параметры идентичны газовым. Нагрузки отопления: 80–95°C/60–70°C. ГВС: 80°C/50°C первичный, 65°C/10°C вторичный. Пластинчатый разборный — оптимальный выбор.
Котельная на твёрдом топливе
Пиролизные и пеллетные котлы работают в широком диапазоне T. Жёсткий режим нагрева ускоряет накипеобразование. Рекомендуется устанавливать умягчитель и грязевик с магнитным элементом (удаление частиц ржавчины). Пластинчатый разборный — с запасом по площади 20–25%.
Аварийная защита: В котельной обязательна защита от замерзания. Если ТО работает в неотапливаемом помещении — предусмотрите гликолевый теплоноситель в первичном контуре или электрообогрев трубопроводов. Пластинчатый ТО при замерзании воды деформируется необратимо.
Обвязка теплообменника котельной: обязательные элементы
Правильная обвязка обеспечивает надёжную работу, возможность обслуживания и защиту оборудования:
Сетчатые фильтры-грязевики на входах всех контуров (тонкость 500–1000 мкм)
Байпас на первичном контуре — для вывода ТО в ремонт без остановки котла
Запорная арматура (шаровые краны) на всех входах и выходах ТО
Манометры и термометры на всех штуцерах ТО (обязательны по нормативам)
Предохранительный клапан на вторичном контуре
Расширительный бак на вторичном контуре — если закрытая система
Воздухоотводчики на верхних точках контуров
Нормативная документация для котельных с теплообменниками
Документ
Предмет регулирования
СП 89.13330.2016
Котельные установки
ПБ 10-573-03
Безопасная эксплуатация котлов
ТР ТС 032/2013
Оборудование под давлением, паспортизация
СП 41-101-95
Тепловые пункты (для котельных ГВС)
ГОСТ Р 52636-2006
Пластинчатые теплообменники
ГОСТ 27590-88
Кожухотрубные подогреватели ПП
Обслуживание теплообменника котельной
Правильное техническое обслуживание обеспечивает сохранение расчётной производительности и предотвращает аварийные ситуации. Для котельных, работающих круглогодично, плановое ТО критически важно.
График технического обслуживания ТО котельной
Периодичность
Операция
Что контролировать
Ежемесячно
Снятие показаний манометров и термометров
Соответствие рабочим параметрам из паспорта
1 раз в квартал
Визуальный осмотр на течи, проверка затяжки болтов
Нет подтёков, следов коррозии на прокладках
1 раз в год
Контроль ΔP и ΔT vs паспортные значения
ΔP не выше 120% от начального, ΔT не ниже 90%
1 раз в 3–5 лет
Химическая CIP-промывка
Рост ΔP более 20%, снижение ΔT более 10%
1 раз в 7–10 лет
Замена прокладок, разборная ревизия
Возраст прокладок, следы деградации EPDM
Признаки необходимости промывки теплообменника котельной
Рост перепада давления (ΔP) на 20–30% от паспортного при неизменном расходе
Снижение разности температур ΔT вторичного контура более чем на 10%
Котёл не выходит на расчётную температуру несмотря на исправность горелки
Увеличение расхода топлива при прежней нагрузке
Видимые отложения при осмотре через смотровое стекло или после вскрытия
CIP-промывка без разборки: Применяется 8–12% раствор лимонной кислоты при T 40–50°C, циркуляция 2–4 часа. Промывку проводят при отключённом ТО из общего контура. Контроль эффективности: pH раствора растёт пока накипь растворяется; после нейтрализации содой — проверить ΔP.
Запасные части и ЗИП для теплообменников котельных
Минимальный запас ЗИП на складе котельной:
Комплект прокладок на 1 ремонт (EPDM для отопления, пищевые EPDM для ГВС)
2–4 запасные пластины (одна-две одиночных пластины для замены при обнаружении трещины)
Шпильки и гайки затяжного узла (одинаковы для всей серии)
Химические реагенты для CIP-промывки (10 кг лимонной кислоты на 1 аппарат)
S22 поставляет ЗИП для всех серийных моделей Alfa Laval, GEA, Thermowave, ONDA со склада в Москве. Срок поставки — 1–3 рабочих дня.
Реальные кейсы: теплообменники в котельных S22
Котельная жилого квартала: замена кожухотрубных на пластинчатые
Проблема: Старые ПП1 утратили до 35% теплопроизводительности из-за накипи. Чистка ёршиком каждые 2 года не решала проблему полностью.
Решение S22: Замена 4 ПП1 на Alfa Laval MA30-FG (AISI 304, 200 пластин, 2 МВт каждый). Установка умягчителей на подпитку. Монтаж системы мониторинга ΔP.
Результат: Экономия газа 18% за счёт полного нагрева теплоносителя. Площадь помещения котельной высвобождена на 22 м² (пластинчатые ТО компактнее в 4 раза).
Объект: ТЦ с пароводяным умывочным бойлером и системой вентиляции с водяным нагревом.
Решение: ПП1-34-3.5 (паровой нагрев бойлера, 500 кВт) + 2× Alfa Laval M10-FD (вентиляция и ГВС, по 300 кВт). Полусварной ТО для пароводяного контура не подошёл — давление пара 8 бар, T 170°C.
Итог: Надёжная работа в сложном режиме, ТО ГВС промывают раз в 3 года, ПП1 — механическая чистка раз в 5 лет.
Пошаговый алгоритм выбора теплообменника для котельной
Этот алгоритм поможет систематизировать исходные данные и прийти к правильному выбору. Его используют инженеры S22 при подборе оборудования.
Шаг 1: Определить тип котельной и параметры котла
Ответьте на вопросы: Что за котёл — газовый, электрический, паровой, твёрдотопливный? Какова его мощность? Какова максимальная температура теплоносителя? Какое давление в котловом контуре?
Эти данные определяют тип ТО: водогрейный котёл до 130°C и 10 бар — пластинчатый. Паровой котёл — кожухотрубный или полусварной.
Шаг 2: Определить назначение теплообменника
ТО для отопления (котёл → контур здания), ТО для ГВС (котёл → холодная вода), ТО для промышленного нагрева (котёл → технологический процесс), ТО для гидравлической развязки нескольких котлов или контуров.
От назначения зависит: материал пластин (AISI 304 или 316L для ГВС), схема подключения (параллельная, двухступенчатая), требуемая температура на выходе.
Шаг 3: Собрать исходные данные для расчёта
Исходные данные для подбора теплообменника котельной
Параметр
Первичный контур
Вторичный контур
Источник данных
Тепловая нагрузка Q, кВт
Единое значение для обоих контуров
Проект или расчёт по нормативам
Температура на входе T1/T3, °C
Паспорт котла или ТУ
Расчёт системы потребителей
Проект
Температура на выходе T2/T4, °C
Паспорт котла
Требования системы отопления
СП 60, СНиП 41-01
Рабочее давление, бар
Паспорт котла
Проект системы здания
Проект, ТУ
Теплоноситель
Вода / гликоль / пар
Вода / гликоль / ГВС
Проект
Качество воды
Результаты хим.анализа
Результаты хим.анализа
Лаборатория
Шаг 4: Запросить расчёт у S22
Передайте собранные данные инженеру S22 через форму ниже или по телефону 8 800 302-58-17. Получите: расчёт Q, LMTD, F; выбор модели и числа пластин; данные по ΔP на обоих контурах; подбор насосов при необходимости; КП с ценой и сроком поставки.
Шаг 5: Спроектировать обвязку
На основе подобранного ТО проектируют обвязку: типоразмеры грязевиков, диаметры байпасов, выбор насосов (по расходу G и напору ΔP ТО + трубопроводов), расширительный бак, воздухоотводчики.
Частая ошибка: Подбор ТО без учёта характеристик насосов. Насос должен обеспечивать расчётный расход G при суммарном гидравлическом сопротивлении контура (включая ΔP теплообменника). Иначе аппарат работает в нерасчётном режиме — реальная мощность меньше паспортной.
Бренды теплообменников для котельных: что поставляет S22
S22 работает с 54 брендами теплообменников. Для котельных горячей воды наиболее востребованы:
Пластинчатые ТО для котельных: основные бренды и серии
Бренд / Серия
Страна
Мощность
Материал пластин
Особенность
Alfa Laval M3 / M6 / M10
Швеция
30 кВт – 5 МВт
AISI 304 / 316L / Ti
Мировой лидер, широкий ассортимент ЗИП
GEA NT50L / NT100L / NT150L
Германия
100 кВт – 10 МВт
AISI 304 / 316L
Широкие каналы — меньше засоряются
Thermowave TL10 / TL15 / TL20
Германия
50 кВт – 3 МВт
AISI 304 / 316L
Долгий ресурс, немецкое качество
ONDA W35 / W50 / W65
Италия
30 кВт – 2 МВт
AISI 304 / 316L
Доступная цена, итальянское производство
Ридан НН-10А / НН-15А / НН-20А
Россия
60 кВт – 1.5 МВт
AISI 316L
Короткие сроки поставки, отечественный ЗИП
ПП1-34 / ПП1-50 / ПП1-65
Россия
300 кВт – 15 МВт
Ст.20 / нержавейка
Паровые котельные, ГОСТ 27590-88
Рекомендация для типовой котельной 200–1000 кВт: Alfa Laval M6-FG или M10-FD, пластины AISI 304 для теплоносителя / AISI 316L для ГВС. ЗИП (прокладки EPDM) — всегда на складе S22 для серийных моделей. Срок поставки аппарата — 1–5 рабочих дней.
Частые вопросы о теплообменниках для котельных
Какой теплообменник нужен для котельной? +
Зависит от типа котельной: водогрейная — пластинчатый разборный; паровая — кожухотрубный или полусварной. Для большинства ИТП и котельных ГВС оптимален пластинчатый разборный AISI 304/316L.
Как рассчитать теплообменник для котельной? +
Q = G × cp × ΔT. Площадь F = Q / (k × LMTD). k пластинчатого ТО — 3000–7000 Вт/(м²·К). S22 выполняет расчёт бесплатно за 2 часа при наличии исходных данных.
Чем пластинчатый ТО лучше кожухотрубного? +
Пластинчатый: компактнее в 3–5 раз, k в 2–4 раза выше, легко обслуживать. Кожухотрубный: пар высокого давления, загрязнённые среды, T выше 200°C, PN выше 25 бар.
Нужна ли гидравлическая развязка между котлом и системой? +
При независимой схеме присоединения — да. Теплообменник изолирует давление котлового контура от контура потребителей. Обязателен, когда давление котла превышает допустимое для оборудования здания.
Сколько стоит теплообменник для котельной? +
150–500 кВт — от 65 000 до 200 000 руб. (Alfa Laval M6, GEA NT50L). 500–1500 кВт — от 150 000 до 400 000 руб. (M10, M15). Кожухотрубные ПП1 — от 80 000 руб.
Как часто нужно обслуживать теплообменник котельной? +
Ежегодно: визуальный осмотр, контроль ΔP и ΔT. Раз в 3–5 лет: химическая CIP-промывка. Раз в 7–10 лет: замена прокладок. Перед отопительным сезоном — обязательная проверка.
Какие материалы выбрать при жёсткой воде? +
AISI 304 для закрытых контуров с умягчённой водой. AISI 316L для ГВС или при хлоридах выше 100 мг/л. Умягчение на подпитку обязательно при жёсткости выше 4 мг-экв/л.
Нужно ли согласование с Ростехнадзором? +
Сосуды при P выше 0.07 МПа (0.7 бар) подлежат регистрации. Большинство котельных ТО работают при P 3–16 бар. S22 поставляет с полным комплектом документов: паспорт, сертификат, инструкция.
Какой байпас нужен в котельной? +
Байпас на первичном контуре — для вывода ТО в ремонт без остановки котла. Байпас на вторичном — для защиты при отключении ТО. Оба с запорной арматурой — стандартное требование.
Чем отличается котельная ГВС от отопительной? +
Котельная ГВС: ТО AISI 316L, питьевая вода вторичного контура. Отопительная: AISI 304, закрытый контур. Совмещённые котельные — оба типа ТО.
Можно ли заменить кожухотрубный ПП на пластинчатый? +
Только при давлении пара до 10–16 бар и T до 200°C — тогда подходит полусварной пластинчатый. При более высоких параметрах — только кожухотрубный. Нужен инженерный анализ.
Экономика: теплообменник для котельной — инвестиция, которая окупается
Правильно подобранный теплообменник — это не просто оборудование, а инструмент снижения затрат на теплоснабжение. Рассмотрим конкретные цифры.
Потери от неисправного или загрязнённого теплообменника
Степень загрязнения
Снижение теплопроизводительности
Дополнительный расход газа (МВт котельная)
Потери за отопительный сезон
Лёгкое (накипь 0.5 мм)
5–10%
+50–100 м³/сут
~50 000–100 000 руб.
Среднее (накипь 1–2 мм)
15–25%
+150–250 м³/сут
~150 000–250 000 руб.
Сильное (накипь 3+ мм)
30–40%
+300–400 м³/сут
~300 000–400 000 руб.
Срок окупаемости CIP-промывки
Котельная 1 МВт, среднее загрязнение: потери от снижения КПД ~200 000 руб./сезон.
Стоимость CIP-промывки: реагенты ~8 000 руб. + работа ~15 000 руб. = 23 000 руб.
Срок окупаемости: 23 000 / 200 000 = 0.12 сезона = около 2 недель!
Вывод: Промывка окупается за 1–2 недели работы котельной в восстановленном режиме.
Сравнение стоимости владения: новый ТО vs старый неисправный
Замена теплообменника котельной 500 кВт (Alfa Laval M10): ~200 000 руб. При экономии 150 000 руб./год на топливе (потери из-за неисправного ТО) — срок окупаемости 1.3 года. Срок службы нового аппарата — 15–20 лет. Итоговая экономия за срок службы: 150 000 × 15 = 2 250 000 руб. минус 200 000 инвестиций = чистая выгода 2 050 000 руб.
Лизинг оборудования: S22 работает с лизинговыми компаниями для крупных котельных проектов. Приобретение теплообменника в лизинг позволяет начать экономить немедленно, не отвлекая оборотные средства на единовременную покупку.
Контроль качества теплоносителя в котельной
Правильная водоподготовка — фундамент долговечности всего оборудования котельной, включая теплообменники. Ключевые параметры для мониторинга:
Параметр
Норма для котлового контура
Норма для ГВС
Метод контроля
pH
8.5–9.5 (щелочная среда)
6.5–8.5 (нейтральная)
pH-метр или индикаторные полоски
Жёсткость общая
До 2 мг-экв/л
До 7 мг-экв/л
Комплексонометрический анализ
Хлориды Cl⁻
До 100 мг/л
До 350 мг/л (ПДК питьевой)
Аргентометрия
Растворённый кислород
До 0.02 мг/л (деаэрация)
Не нормируется
Оксиметр
Взвешенные вещества
До 5 мг/л
До 1.5 мг/л
Гравиметрия, фильтр
Анализ воды котельной рекомендуется проводить ежегодно (перед отопительным сезоном) и после ввода новой подпиточной воды. Стоимость анализа — 2 000–5 000 руб. в лаборатории. Это минимальная инвестиция для предотвращения дорогостоящих аварий.
Что нужно для ввода теплообменника в эксплуатацию
После монтажа теплообменника в котельной обязательно выполнить:
Гидравлическое испытание обоих контуров давлением PN × 1.5 (не менее 30 минут)
Промывку контуров от монтажного мусора (чистая вода, без реагентов)
Заполнение контура подготовленной водой (умягчённой, деаэрированной)
Проверку затяжки болтов с моментом по паспорту ТО
Пусковые испытания: контроль T, P и расхода на всех штуцерах
Оформление паспорта ТО (регистрация в Ростехнадзоре при P выше 0.7 бар)
Обучение персонала котельной эксплуатации и признакам неисправности
Документация для котельной: После ввода в эксплуатацию в паспорте ТО фиксируют: дату монтажа, результаты гидроиспытания, параметры первого пуска (T, P, расходы). В дальнейшем туда же вносят данные каждого ТО: дата промывки, замены прокладок, результаты измерений. Это позволяет отслеживать деградацию и планировать обслуживание заблаговременно.
Кластер K8: другие статьи о применении теплообменников
Данная статья — часть тематического кластера K8, посвящённого применению теплообменников в различных системах. Смотрите также:
Полный список статей кластера K8 (Применение/Отрасли) — на странице Hub-статьи кластера. Там же доступен калькулятор тепловой мощности и схемы всех типовых применений теплообменников.
Для расчёта и подбора теплообменника под вашу котельную — используйте форму ниже. Инженер S22 свяжется в течение 2 часов в рабочее время. Телефон: 8 800 302-58-17 (звонок бесплатный).
S22 поставляет теплообменное оборудование по всей России: Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Краснодар и другие города. Доставка транспортными компаниями, сроки — от 1 рабочего дня со склада в Москве.
Внимание: Самостоятельный монтаж теплообменников в котельных, работающих под давлением, без проекта и разрешительной документации может привести к штрафам Ростехнадзора и недействительности страховки. S22 предоставляет весь комплект документов для ввода ТО в эксплуатацию.
Свяжитесь с инженером S22: рассчитаем оптимальный теплообменник для вашей котельной, подберём ЗИП и организуем поставку в срок. Каждый клиент получает техническое сопровождение на весь срок службы оборудования.
Часы работы: пн–пт 9:00–18:00 МСК. Email: zakaz@s22.ru. Склад: Москва, отправка по России и СНГ. Более 2000 выполненных проектов в котельных и ИТП с 2010 года.
Подобрать теплообменник для котельной
Инженерный расчёт и подбор оптимального аппарата бесплатно — за 2 часа
Заявка отправлена! Инженер свяжется в течение 2 часов.
