Детальный технический разбор теплообменников вода-вода: принцип работы, сравнение конструкций, температурные режимы, материалы, расчёт. Для инженеров и проектировщиков.
Получить расчётТеплообменник вода-вода работает на принципе рекуперации тепловой энергии: горячий теплоноситель отдаёт часть своей тепловой энергии холодной нагреваемой среде через разделительную стенку. При этом потоки движутся в разных гидравлических контурах и не смешиваются.
Тепловая мощность ТО вода-вода определяется уравнением теплового баланса для обоих контуров:
Здесь k — коэффициент теплопередачи (Вт/м²·К), F — площадь поверхности теплообмена (м²), LMTD — логарифмическая средняя разность температур (°C или К). LMTD зависит от схемы тока (противоток или попуток) и температурных режимов обоих контуров.
В теплообменнике вода-вода возможны два основных режима движения потоков. В противотоке горячий теплоноситель и нагреваемая среда движутся навстречу друг другу. LMTD при противотоке максимален — значит, при той же площади теплообмена передаётся больше тепловой энергии. Пластинчатые аппараты всегда работают в противотоке. В попутке оба потока движутся в одном направлении. LMTD ниже на 15–35%. Используется редко — только при специфических технологических требованиях.
Расчёт LMTD для противоточной схемы: LMTD = (ΔT₁ - ΔT₂) / ln(ΔT₁/ΔT₂), где ΔT₁ = T₁_вх - T₂_вых (разность температур на горячем конце), ΔT₂ = T₁_вых - T₂_вх (разность на холодном конце). При сближении температур (T₁_вых ≈ T₂_вх) LMTD → 0, и площадь теплообмена стремится к бесконечности — это физический предел.
| Применение | T₁ вх/вых | T₂ вх/вых | LMTD (°C) |
|---|---|---|---|
| ГВС ИТП (одноступенчатая) | 70/40°C | 8/65°C | 9.5°C |
| Отопление (95/70°C сетевая) | 95/70°C | 50/70°C | 22.5°C |
| Отопление (130/70°C сетевая) | 130/70°C | 50/80°C | 37.4°C |
| Охлаждение технологической воды | 45/25°C | 15/35°C | 10.0°C |
| Рекуперация (утилизация тепла стоков) | 55/35°C | 10/30°C | 24.7°C |
Конструкция: рама (неподвижная и прижимная плиты, стяжные штанги и болты) + пакет гофрированных металлических пластин с уплотнительными прокладками. Пластины чередуются: нечётные — первичный контур, чётные — вторичный. Потоки движутся в противотоке в соседних каналах.
Физика теплообмена: гофрировка пластин создаёт турбулентный поток при низких скоростях (0.1–0.3 м/с), что обеспечивает Re > 2000 и переход в турбулентный режим. Именно это объясняет высокий k = 3000–6500 Вт/(м²·К) при минимальных габаритах. Число пластин определяется расчётом и может варьироваться от 10 до 200+ в одном аппарате.

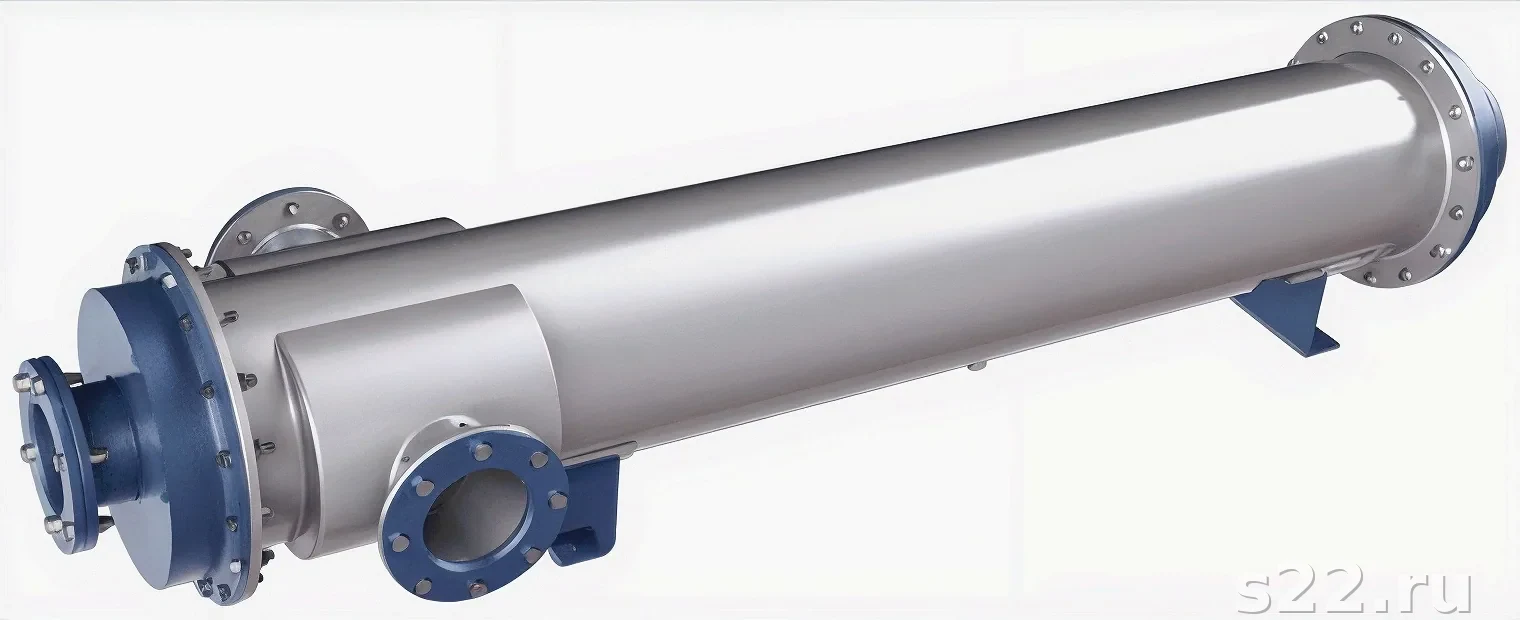

Конструкция: цилиндрический кожух (корпус), пучок труб внутри, трубные решётки по торцам, съёмные крышки для доступа к трубкам. Теплоноситель проходит по трубкам (трубное пространство), нагреваемая среда — в межтрубном пространстве. Конфигурация: однопроходный (прямоточный или противоточный) и многопроходный (перегородки в крышках).
Преимущества: давление до 100 бар и выше, температура до 350°C, стойкость к загрязнённым средам (диаметр труб 12–25 мм, большой зазор для взвесей). Недостатки: k в 3–5 раз ниже пластинчатого, массогабаритные показатели хуже в 3–7 раз, чистка только механическим ёршиком.
Конструкция: пластины соединены пайкой медью (CuBH) или никелем (NiBH) при T ≈ 1100°C. Получается монолитный неразборный аппарат с очень высокой прочностью соединений. Давление до 30–45 бар, T до 180°C. Компактнее разборного аппарата той же мощности на 40–60%.
Применение: тепловые насосы (конденсатор/испаритель), мини-ИТП до 100 кВт, квартирные тепловые станции, фреоновые системы охлаждения. Ограничения: нельзя разобрать и отремонтировать, нельзя добавить пластины. При пробое — замена аппарата целиком.
| Критерий | Пластинчатый разборный | Кожухотрубный ПП1 | Паяный CBH | Полусварной |
|---|---|---|---|---|
| k, Вт/(м²·К) | 3000–6500 | 600–2000 | 2800–5500 | 2200–5000 |
| P_max, бар | 25 | 63+ | 30–45 | 30 |
| T_max, °C | 150 | 350 | 185 | 200 |
| Ремонтопригодность | Высокая | Средняя (ёршик) | Нет | Средняя (водяная сторона) |
| Масса (100 кВт) | 15–50 кг | 100–300 кг | 5–15 кг | 30–80 кг |
| Стоимость (100 кВт) | 60 000–100 000 руб. | 120 000–200 000 руб. | 30 000–60 000 руб. | 90 000–150 000 руб. |
| Лучшее применение | ИТП, котельные, ГВС | Пар, P > 25 бар | Мини-ИТП, ТН | Пар до 10 бар |
Выбор материала пластин — критическое решение, определяющее стойкость к коррозии и ресурс аппарата. Главные факторы: температура, pH, содержание хлоридов Cl⁻ и других агрессивных ионов.
| Материал | Стандарт | Допустимые среды | Ограничения |
|---|---|---|---|
| Нержавеющая сталь 304 | AISI 304 / 1.4301 | Вода Cl⁻ < 100 мг/л, pH 6–9 | Питтинговая коррозия при Cl⁻ > 100 мг/л, T > 60°C |
| Нержавеющая сталь 316L | AISI 316L / 1.4404 | Питьевая вода, Cl⁻ < 300 мг/л, ГВС | Дороже 304 на 25–30%, при Cl⁻ > 300 — Ti |
| Титан Grade 1 | ASTM B265 Gr.1 | Морская вода, Cl⁻ > 500 мг/л | Цена в 4–5 раз выше нержавейки, ограничен по T |
| Специальные сплавы (Inconel, Hastelloy) | ASTM | Кислоты, щёлочи, высокие T | Очень высокая цена, под заказ |
| Материал | T max | Применение | Запрещено |
|---|---|---|---|
| EPDM (этилен-пропилен) | 160°C | Вода, пар до 5 бар, ГВС (пищевой EPDM) | Масла, углеводороды, концентрированные кислоты |
| NBR (нитрил-бутадиен) | 120°C | Масла, нефтепродукты, топливо | Горячая вода > 90°C, озон, ГВС (не пищевой) |
| FKM (Viton / фторкаучук) | 180°C | Кислоты, растворители, агрессивные химикаты | Горячие кетоны, эфиры |
| Пищевой EPDM (FDA/EC 1935/2004) | 150°C | Питьевая вода (ГВС), пищевые продукты | Масла, кислоты |
Рама пластинчатого ТО: углеродистая сталь с эпоксидной покраской (стандарт), нержавеющая сталь (для агрессивных внешних условий — морской климат, агрессивные газы). Стяжные болты: оцинкованная сталь (стандарт), нержавеющая сталь 316L (при наружной коррозии). Штуцеры (патрубки): сталь с покраской, нержавеющая сталь — по требованию заказчика.
Стандартный метод расчёта для установившихся режимов. Последовательность:
Нагрузка: Q = 120 кв × 10 л/мин × 0.28 × (65-10) × 1163/3600 = 297 кВт ≈ 300 кВт.
Режим: Первичный T₁: 70/40°C. Вторичный T₂: 8/65°C. Противоток.
LMTD: ΔT₁ = 70-65 = 5°C (горячий конец). ΔT₂ = 40-8 = 32°C (холодный конец). LMTD = (32-5)/ln(32/5) = 27/1.856 = 14.5°C.
Площадь: k = 4500 Вт/(м²·К). F = 300 000/(4500 × 14.5) = 4.60 м². С запасом 12%: F_расч = 5.15 м².
Подбор: Alfa Laval M6-MFM, 44 пластины AISI 316L. F = 5.25 м². Цена ~88 000 руб. (один аппарат). Для ГВС МКД — два аппарата: 176 000 руб.
Метод ε-NTU предпочтителен при неизвестных выходных температурах (известны только входные T и расходы). Эффективность ε = Q_факт / Q_max. Q_max = C_min × (T₁_вх - T₂_вх), где C_min = min(G₁×c_p, G₂×c_p). NTU = k×F/C_min. Зависимость ε(NTU) для противотока: ε = (1 - exp(-NTU×(1-R))) / (1 - R×exp(-NTU×(1-R))), где R = C_min/C_max. Метод полезен для оценки производительности существующего аппарата при изменении условий.
| Условие | Рекомендуемый тип ТО | Пояснение |
|---|---|---|
| Стандартный ИТП, P ≤ 16 бар, T ≤ 130°C | Пластинчатый разборный | Максимальный k, компактность, ремонтопригодность |
| Мини-ИТП до 100 кВт, компактность важна | Паяный CBH | Меньший объём, выдерживает PN 30–45 |
| Пар первичного контура до 10 бар | Полусварной пластинчатый | Паровая сторона сварная, водяная — с прокладками |
| Пар, P > 16 бар или T > 180°C | Кожухотрубный ПП1 | Выдерживает высокие параметры пара |
| Загрязнённый теплоноситель (взвесь > 50 мг/л) | Кожухотрубный или wide-gap пластинчатый | Больший проходной зазор (8–15 мм) |
| ГВС, питьевая вода, СЭЗ обязателен | Пластинчатый разборный AISI 316L | AISI 316L + СЭЗ, пищевые прокладки EPDM |
| Морская вода или Cl⁻ > 500 мг/л | Пластинчатый разборный с Ti пластинами | Ti Grade 1 стоек к хлоридам любой концентрации |
Задача 1: Отопление административного корпуса (400 кВт) — пластинчатый разборный M10-MFM AISI 304. Режим: 130/70°C → 80/60°C.
Задача 2: ГВС душевых производства (200 кВт) — пластинчатый разборный M6-MFM AISI 316L + СЭЗ. Жёсткость воды 6 мг-экв/л → умягчитель.
Задача 3: Охлаждение компрессора оборотной водой (800 кВт, P = 25 бар) — кожухотрубный ПП2-2 нержавейка. Охлаждающая вода с содержанием Cl⁻ 200 мг/л → нержавеющие трубки AISI 316L.
Признаки необходимости CIP: ΔP вырос на 30%+ при том же расходе, T₂_выход снизилась на 3–5°C при штатных параметрах первичного, фактический k ниже 80% от паспортного. CIP для ТО ГВС: лимонная кислота 3–5% при T 40–50°C, 3–4 часа. CIP для закрытого контура отопления: щавелевая кислота 2% или лимонная 5%, при T 45–55°C, 4–6 часов.
Симптом: ГВС-ТО Alfa Laval M6 (2020 г.в.), жёсткость воды 5 мг-экв/л, умягчителя нет. T₂_выход упала с 65°C до 55°C. ΔP вырос с 0.35 до 0.90 бар.
Диагностика: Фактический k рассчитан из замеров: 2400 Вт/(м²·К) вместо паспортных 4200 Вт/(м²·К). Снижение 43%. Накипь CaCO₃, толщина ≈ 1.8–2.0 мм за 4 года без умягчителя.
Решение: CIP лимонной кислотой 4%, T=48°C, 3.5 часа. После промывки: k = 3950 Вт/(м²·К), T₂_выход = 64°C. Рекомендовано: умягчитель. Стоимость CIP: 22 000 руб.
Проектирование, монтаж и эксплуатация теплообменников вода-вода в России регулируется комплексом нормативных документов. Знание этих норм необходимо проектировщикам, заказчикам и эксплуатирующим организациям.
| Документ | Область применения | Ключевые требования |
|---|---|---|
| ГОСТ Р 55989-2014 | Пластинчатые ТО | Технические условия, классификация, типоразмеры |
| ГОСТ 26303-84 | ТО кожухотрубные | Конструкция, гидравлические испытания (1.25×P_раб) |
| СП 41-101-95 | ИТП жилых и общественных зданий | Расчёт ТО, схемы подключения, минимальный резерв 100% |
| СП 60.13330.2020 | Отопление, вентиляция, кондиционирование | Температурные режимы, обвязка, гидравлика систем |
| СанПиН 2.1.3684-21 | ГВС (питьевое водоснабжение) | T ГВС ≥ 60°C в подающем, ≤ 75°C, обязательный СЭЗ |
| ФНП «Сосуды под давлением» (Ростехнадзор) | ТО с P > 0.07 МПа или T > 115°C | Регистрация, ежегодное освидетельствование, паспорт |
| ГОСТ 34347-2017 | Сосуды и аппараты сальниковые | Прочность, коррозионная стойкость, испытания |
| МДС 41-4.2000 | ИТП с независимым подключением | Выбор ТО, автоматика, противоаварийная защита |
При поставке теплообменников вода-вода по 44-ФЗ и 223-ФЗ заказчик обязан указывать технические характеристики (Q, P, T, материал пластин), но не вправе указывать товарный знак (Alfa Laval, GEA, Ридан и т.д.) без приписки «или эквивалент». Для госзакупок рекомендуем запрашивать паспорт, сертификат соответствия ГОСТ, протокол гидравлических испытаний и (для ГВС) свидетельство о государственной регистрации (СГР Роспотребнадзора).
Рабочий проект ИТП должен предусматривать полный комплект обвязки теплообменника. Состав обвязки нормирован СП 41-101-95 и включает элементы для обеспечения безопасности, регулирования и технического обслуживания.
| Элемент | Кол-во | Назначение | Комментарий |
|---|---|---|---|
| Запорная арматура (шаровые краны/задвижки) | 4 шт. (по 1 на каждый штуцер) | Изоляция ТО при обслуживании | Фланцевое исполнение для DN ≥ 50 мм |
| Грязевые фильтры (механические) | 2 шт. (оба входных штуцера) | Защита пластин от взвеси | Ячейка ≤ 0.5 мм, со спускником |
| Регулирующий клапан с приводом | 1–2 шт. | Поддержание T₂ по уставке | Клапан на первичном контуре |
| Балансировочный клапан | 1 шт. (обратный первичного) | Настройка расхода первичного | С измерительными ниппелями |
| Циркуляционный насос | 1–2 шт. (вторичный контур) | Обеспечение расхода G₂ | Рабочий + резервный (резерв 100%) |
| Расширительный бак | 1 шт. (закрытый контур) | Компенсация теплового расширения | Объём: 10% объёма системы |
| Манометры | 4 шт. (до/после каждого контура) | Контроль давления, мониторинг ΔP | Класс точности 1.5 |
| Термометры | 4 шт. (4 штуцера) | Контроль T, диагностика эффективности | Погружные гильзы |
Для углублённого изучения применения теплообменников вода-вода читайте другие статьи кластера:
Выбор типа теплообменника вода-вода влияет не только на капитальные затраты, но и на стоимость владения (TCO — Total Cost of Ownership) на протяжении 15–25 лет эксплуатации.
| Статья расходов | Пластинчатый разборный | Кожухотрубный ПП1 | Паяный CBH ×2 |
|---|---|---|---|
| Первоначальная стоимость | 120 000 руб. | 280 000 руб. | 2 × 55 000 = 110 000 руб. |
| Монтаж и пусконаладка | 30 000 руб. | 55 000 руб. | 25 000 руб. |
| CIP-промывки (раз в 3 года × 5) | 5 × 22 000 = 110 000 руб. | 5 × 30 000 = 150 000 руб. | 5 × 18 000 = 90 000 руб. |
| Замена прокладок (раз в 10 лет) | 35 000 руб. | 25 000 руб. | Замена аппарата: 110 000 руб. |
| Потери тепла (разница КПД) | Базовый (0%) | +120 000 руб. (k в 3× ниже → P_насоса выше) | +20 000 руб. |
| TCO за 15 лет | 295 000 руб. | 630 000 руб. | 355 000 руб. |
Пластинчатый ТО с высоким коэффициентом теплопередачи k требует меньшего расхода теплоносителя первичного контура для достижения той же передаваемой мощности. При той же мощности Q = 400 кВт и одинаковых температурных режимах: насос первичного контура с пластинчатым ТО потребляет на 15–25% меньше электроэнергии, чем с кожухотрубным (меньше гидравлическое сопротивление при том же расходе — при оптимальном подборе).
За 15 лет при цене электроэнергии 8 руб./кВтч и мощности насоса 1.5 кВт (пластинчатый) против 2.5 кВт (кожухотрубный, 24ч/сут × 6 мес) — разница составит около 105 000 руб. Это дополнительное преимущество пластинчатого ТО, которое обычно не учитывается при первоначальном сравнении цен.
