Функция уплотнительной прокладки в теплообменнике
В разборном пластинчатом теплообменнике прокладки выполняют двойную задачу: герметизируют рабочие каналы и формируют пространство для протока теплоносителей. Прокладка располагается в канавке каждой пластины и при затяжке пакета сжимается до рабочего размера, обеспечивая плотный контакт по всему периметру.
Принципиальное отличие ПТО от кожухотрубных аппаратов — именно прокладки являются единственным элементом герметизации. Нет дополнительных сварных швов или фланцевых соединений в рабочей зоне. Это делает прокладки критически важным компонентом: их состояние напрямую определяет работоспособность всего аппарата.
Устройство пластин и принцип формирования каналов детально описаны в статье как устроены пластины пластинчатого теплообменника.
Материалы прокладок: NBR, EPDM, Viton, PTFE
NBR — нитрил-бутадиеновый каучук
Наиболее широко применяемый материал для масляных и нефтяных сред. Стандарт в машиностроении, гидравлических системах и нефтехимии. Рабочая температура -30... +120°C.
Ключевая совместимость: нефтепродукты, минеральные масла, жиры, топливо. Абсолютная несовместимость: горячая вода (выше 70°C), пар, концентрированные кислоты, кетоны, ароматика. Подробнее о каучуковых материалах — в статье уплотнители из каучука (резины).
EPDM — этиленпропиленовый каучук
Стандарт для систем горячего водоснабжения и отопления. Выдерживает воду, пар, слабые кислоты и щёлочи при температурах до +150°C. Пищевой EPDM (FDA-grade) применяют в пищевой и фармацевтической промышленности.
Абсолютная несовместимость: нефтепродукты, масла, бензин — сильное набухание. Именно неправильный выбор между NBR и EPDM — самая частая причина аварийной течи после замены прокладок. Подробнее о подборе уплотнения под рабочую среду.
Viton (FKM) — фторкаучук
Фторкаучуковые прокладки применяют в агрессивных химических средах: концентрированные кислоты, ароматические растворители, хлорированные соединения, горячие нефтепродукты выше +120°C. Рабочая температура: -20... +200°C.
Стоимость Viton выше EPDM в 2,5-4 раза. Применяют только там, где другие материалы не справляются. Несовместимость Viton: кетоны (ацетон), эфиры, амины — в этих средах деградирует.
PTFE — политетрафторэтилен (тефлон)
Химически инертен практически ко всем средам. Применяют для концентрированных кислот, щелочей, окислителей, при контакте с пищевыми продуктами с высокими требованиями к чистоте. Недостатки: хладотекучесть под нагрузкой, ограниченный ресурс разборки-сборки (3-5 циклов), высокая стоимость.
HNBR — гидрированный нитрил
Улучшенная версия NBR с рабочей температурой до +150°C и повышенной стойкостью к кислороду и сероводороду. Применяют в нефтегазовой промышленности, геотермальных установках, системах с кислородным загрязнением теплоносителя. Стоимость на 40-60% выше обычного NBR.
Таблица совместимости прокладок со средами
| Среда | NBR | EPDM | Viton | PTFE | HNBR |
|---|---|---|---|---|---|
| Вода питьевая / техническая | ⚠ До +70°C | ✅ До +150°C | ✅ До +200°C | ✅ Полная | ⚠ До +90°C |
| Пар насыщенный | ❌ Нельзя | ✅ До +150°C | ⚠ До +160°C | ✅ Полная | ❌ Нельзя |
| Минеральные масла | ✅ Отлично | ❌ Нельзя | ✅ Отлично | ✅ Полная | ✅ Отлично |
| Нефть, мазут | ✅ Хорошо | ❌ Нельзя | ✅ Отлично | ✅ Полная | ✅ Хорошо |
| HNO3 до 10% | ❌ Нельзя | ✅ Хорошо | ✅ Отлично | ✅ Полная | ❌ Нельзя |
| H2SO4 до 70% | ❌ Нельзя | ⚠ Проверить | ✅ Хорошо | ✅ Полная | ❌ Нельзя |
| Щёлочи (NaOH) | ⚠ До 10% | ✅ Хорошо | ✅ Хорошо | ✅ Полная | ⚠ Проверить |
| Ацетон / кетоны | ❌ Нельзя | ✅ Хорошо | ❌ Нельзя | ✅ Полная | ❌ Нельзя |
| Пищевые продукты (FDA) | ⚠ Только пищевой NBR | ✅ Только пищевой EPDM | ⚠ Только пищевой FKM | ✅ Только белый PTFE | ❌ Не применяют |
Как подобрать прокладку к теплообменнику
Алгоритм подбора уплотнительных прокладок включает три шага. Их нужно выполнить в строгом порядке.
Шаг 1. Определить модель теплообменника
Геометрия прокладки уникальна для каждой модели ПТО. Модель указана на паспортной табличке аппарата (например: Alfa Laval M10-BFMS, Sondex S14, GEA NT150S, Tranter GC-112). Зная модель, поставщик однозначно определяет артикул прокладки.
Если паспортная табличка утрачена — прокладку снимают с аппарата и передают поставщику для идентификации по геометрии. Самостоятельный замер возможен, но требует точного измерительного инструмента.
Подбор пластин и прокладок по модели аппарата описан в статье как выбрать пластины и прокладки под вашу модель теплообменника.
Шаг 2. Определить рабочую среду
Для каждого контура теплообменника (первичного и вторичного) определяют состав теплоносителя, максимальную рабочую температуру и рабочее давление. Прокладка должна быть совместима с обоими контурами одновременно — один материал прокладки контактирует с обеими средами (через паз пластины).
Шаг 3. Выбрать материал
По результатам шагов 1-2 определяют материал: NBR, EPDM, Viton, PTFE или HNBR. При неопределённости — консультируйтесь с инженером. Ошибка в материале стоит нескольких месяцев до аварийной разборки и стоимости нового комплекта прокладок.
- ЦО и ГВС — EPDM, температура до +130°C
- Масляный контур — NBR, до +100°C; HNBR при +100...150°C
- Химическое производство — Viton или PTFE (зависит от конкретной среды)
- Пищевая промышленность — пищевой EPDM или PTFE (FDA-grade)
- Нефтегаз с H2S — HNBR
- Фреоновые контуры — EPDM (для большинства хладагентов)
Маркировка прокладок
Стандартная маркировка наносится на тыльную сторону прокладки или на упаковку и содержит:
- Обозначение материала: NBR, EPDM, FKM (Viton), PTFE, HNBR
- Модель ПТО: например, M6, T10, NT50
- Твёрдость: Shore A (обычно 60-75 для ПТО)
- Дата изготовления: квартал/год (например, 3Q2024)
- Производитель/страна: информация о заводе-изготовителе
Прокладки без маркировки или с неполной информацией — потенциальная проблема. Невозможно подтвердить срок хранения и соответствие материала заявленному. При закупке требуйте паспорт качества.
Монтаж и затяжка прокладок
Подготовка пластин
Перед установкой новых прокладок пластины очищают от остатков старых прокладок и клея, промывают, визуально проверяют на наличие коррозии, трещин и деформации. Деформированные пластины заменяют — установка прокладок на деформированную пластину не обеспечит герметичность.
О ремонте и замене пластин — в статье ремонт пластинчатых теплообменников.
Клеевой и Clip-on монтаж
Клеевой монтаж: прокладки приклеивают к пластинам теплостойким клеем (Loctite 406, Permabond 731). Требует точного соблюдения времени открытия клея и выдержки под нагрузкой. Повторное использование клеевых прокладок невозможно.

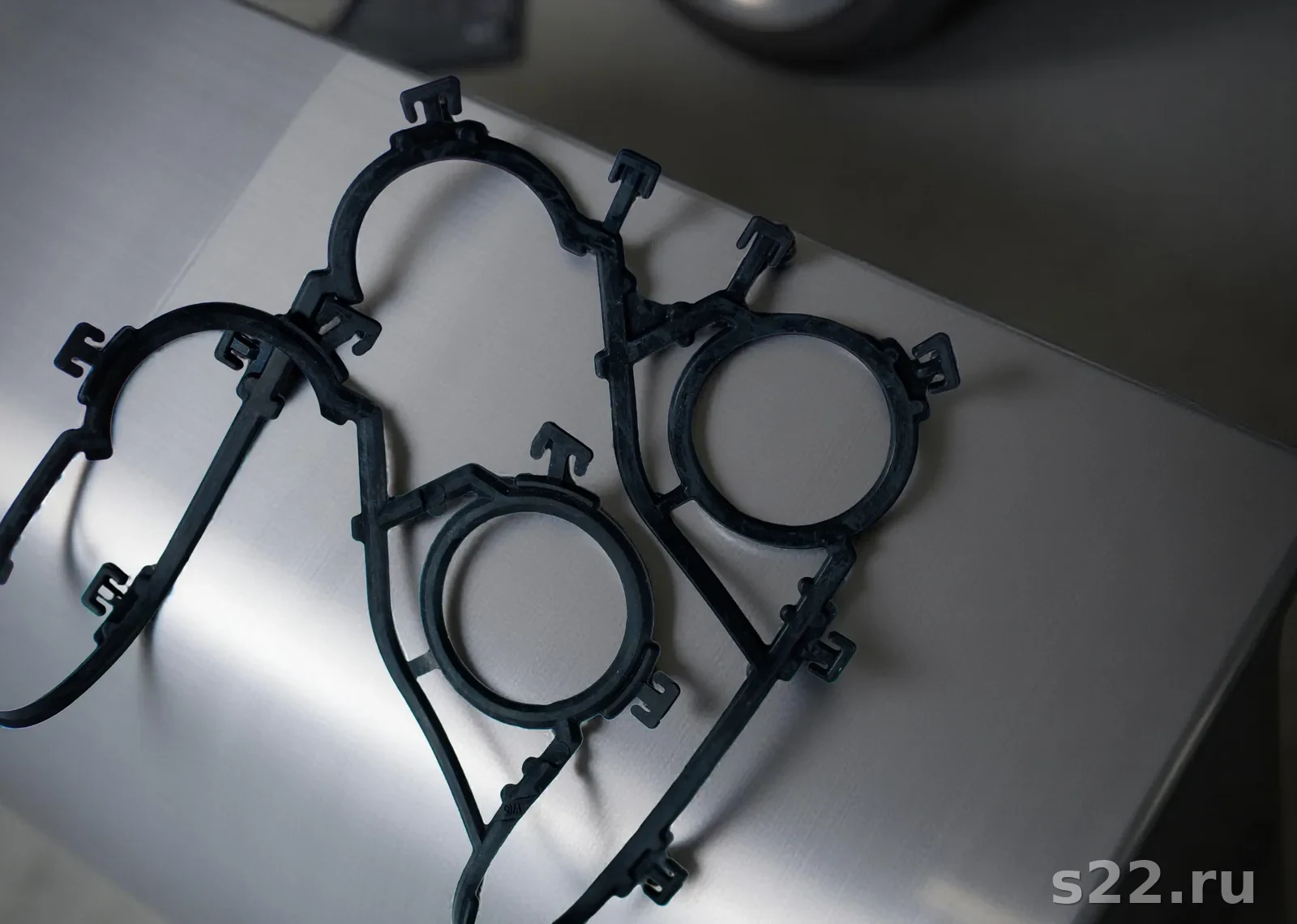

Clip-on монтаж: прокладки защёлкиваются в пазах пластин механически. Быстрее клеевого, допускает повторный монтаж при ревизии. Большинство современных аппаратов используют Clip-on.
Затяжка по размеру L
После сборки пакета стяжные болты затягивают крест-накрест в 3-4 прохода до достижения размера L, указанного в паспорте аппарата. Допуск: ±2 мм. Равномерность затяжки контролируют линейкой по всем углам рамы.
- Недотяжка (L больше номинала) → течь при рабочем давлении
- Перетяжка (L меньше номинала) → необратимая деформация прокладок, повреждение пластин
- Неравномерная затяжка → перекос пластинного пакета, местные течи
Когда менять прокладки теплообменника
Регламентная замена — раз в 5-7 лет (NBR) или 7-10 лет (EPDM) независимо от видимого состояния. Это плановое ТО, позволяющее избежать аварийных остановок. Подробнее о сроках службы — в статье срок службы уплотнений в пластинчатом теплообменнике.
Внеплановая замена — при появлении любого из признаков:
- Видимая течь по периметру пакета
- Смешение теплоносителей (рост концентрации или изменение цвета)
- Рост перепада давления более 15-20% от нормы
- Снижение тепловой мощности аппарата
- При разборке: набухание, трещины, остаточная деформация >25%
Продлить ресурс помогает замена уплотнений по регламенту — об этом подробно в статье как продлить срок службы теплообменника заменой уплотнений.
Типичные ошибки при работе с прокладками
Ошибка 1: Wrong material
Установка EPDM вместо NBR (или наоборот) приводит к набуханию и течи через 1-3 месяца. Материал должен быть совместим с обоими контурами.
Ошибка 2: Несоответствие геометрии
Прокладки от другой модели ПТО (схожей, но не той же). Установить можно, но уплотняющее давление распределяется неравномерно — течь гарантирована.
Ошибка 3: Смешение материалов в пакете
Частичная замена части прокладок без замены всего комплекта. Разные коэффициенты сжатия создают неравномерную нагрузку. Стоимость прокладок несопоставима с последствиями.
Ошибка 4: Аналоги без сертификатов
Некачественные аналоги с нарушенной геометрией или неправильной твёрдостью. Об оценке рисков аналогов — в статье оригинальные и аналоговые прокладки.
Ошибка 5: Истёкший срок хранения
Прокладки, хранившиеся более 5 лет (NBR) или 7 лет (EPDM), устанавливать запрещено. Каучук деградирует при хранении, особенно без защиты от озона и UV.
Полный разбор ошибок монтажа — в статье типичные ошибки при монтаже и замене уплотнений.
