1. Введение: зачем нужен FAQ по конденсаторам
При подборе, монтаже и эксплуатации кожухотрубных конденсаторов инженеры и снабженцы сталкиваются с одними и теми же вопросами: какой тип выбрать, из какого материала, как обвязать с градирней, когда чистить, какие нормы соблюдать. Мы систематизировали ответы по 10 тематическим группам — т базовых понятий до экономического обоснования замены оборудования.

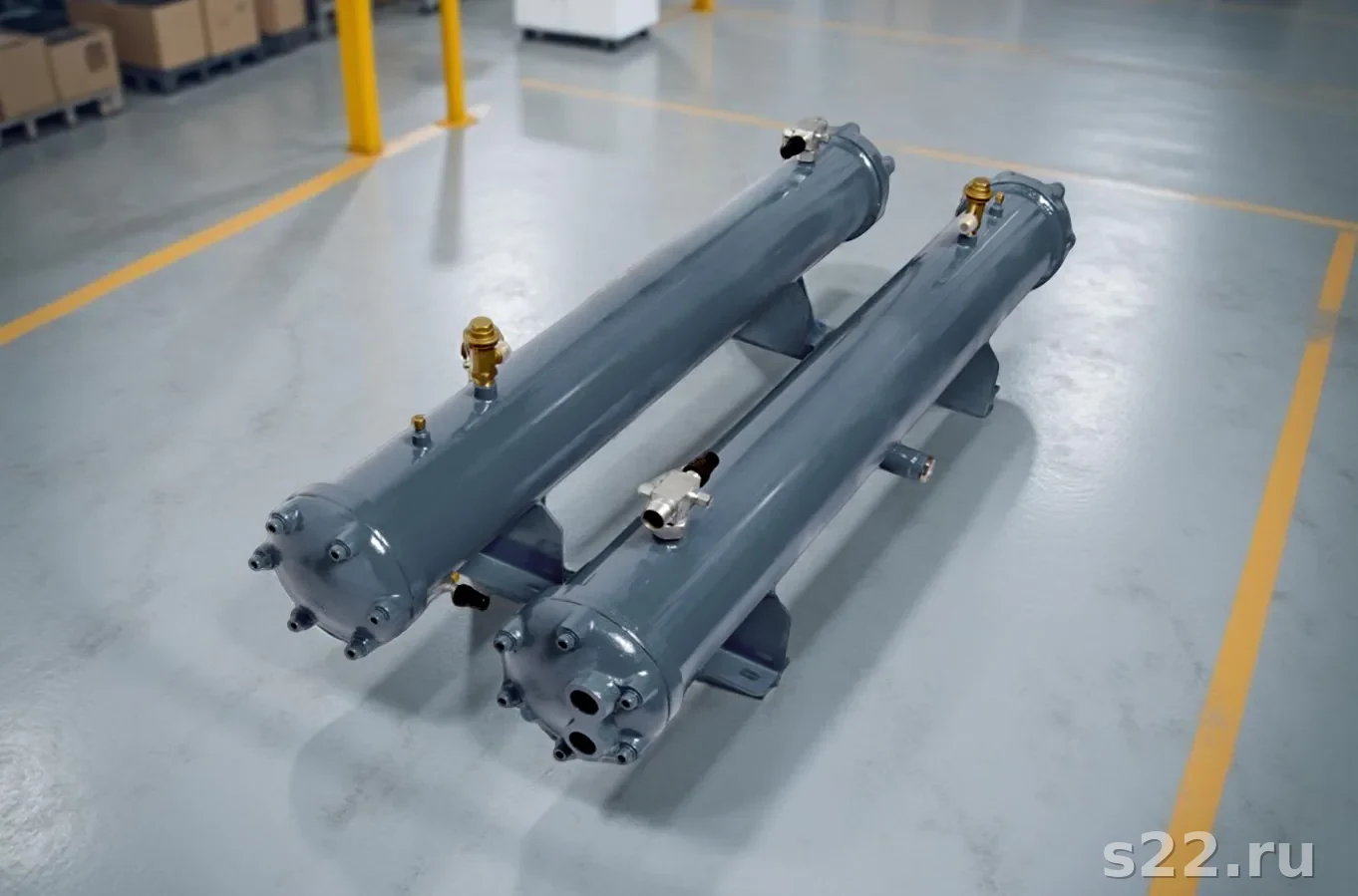

Теплообменный аппарат, в котором пар хладагента конденсируется на наружной поверхности трубного пучка, отдавая тепло охлаждающей воде, протекающей внутри трубок. Конструкция: цилиндрический кожух, трубные доски, трубный пучок (от 20 до 3000+ трубок), водяные крышки с перегородками. Подробнее — статье принцип работы кожухотрубного теплообменника.
FAQ полезен для трёх аудиторий: проектировщики холодильных систем (выбор аппарата), эксплуатационные службы (обслуживание и диагностика) и менеджеры по закупкам (сравнение предложений, понимание технических параметров). Каждый вопрос снабжён цифрами и ссылками на профильные статьи для углублённого изучения.
Используйте оглавление для быстрого перехода к нужной теме. После каждого блока есть ссылка "К оглавлению" для возврата. Если ваш вопрос не нашёл ответа —оставьте заявку, инженер ответит лично.
2. Выбор типа конденсатора
Когда выбирают кожухотрубный, а когда пластинчатый конденсатор?
Кожухотрубный конденсатор предпочтительнее при мощности свыше 100 кВт, загрязнённой воде, работе с аммиаком (R717) и необходимости механической чистки. Пластинчатый выигрывает при чистых средах, малых перепадах температур и ограниченном пространстве. Кожухотрубный конденсатор допускает гидроудары и вибрации, не требует замены уплотнений и служит 15-25 лет — ротив 10-15 лет у пластинчатого.
Водяной или воздушный конденсатор: как решить?
Решение зависит от наличия водоснабжения, климата и допустимой температуры конденсации. Водяной кожухотрубный конденсатор обеспечивает температуру конденсации на 5-8 градусов выше температуры воды (обычно 35-42 градуса). Воздушный — а 12-18 градусов выше температуры воздуха (летом 50-55 градусов). Разница в 15 градусов конденсации — то 30-40% разницы в энергопотреблении компрессора.
| Критерий | Кожухотрубный водяной | Воздушный |
|---|---|---|
| Температура конденсации | 35-42 C | 50-55 C (лето) |
| Габариты на 500 кВт | 1.5 x 0.5 x 0.5 м | 4 x 2 x 2.5 м |
| Требования к воде | Оборотная система / градирня | Не нужна |
| Уровень шума | Низкий (нет вентиляторов) | Высокий (65-80 дБА) |
| Обслуживание | Чистка трубок, водоподготовка | Мойка ламелей, замена вентиляторов |
| Энергоэффективность | Выше на 20-35% | Базовый уровень |
Для каких хладагентов подходит кожухотрубный конденсатор?
Для всех распространённых хладагентов: R134a, R410A, R407C, R507A, R404A (фреоны), R717 (аммиак), R744 (CO2 — докритическом режиме), R1234ze и R1234yf (HFO). Рабочее давление определяет толщину стенки кожуха: для R410A — о 42 бар, для аммиака — о 25 бар. Аммиачные конденсаторы требуют стальных трубок (медь с аммиаком несовместима).
Нельзя использовать медные трубки с аммиаком (R717) — ммиак активно растворяет медь. Для аммиачных систем применяют углеродистую сталь или нержавейку. Подробнее — материалы и коррозия для конденсаторов.
3. Материалы трубок и коррозионная стойкость
Какие материалы трубок существуют и когда какой выбирать?
Выбор материала трубок — лючевое решение при проектировании. Он определяет ресурс аппарата, стоимость и требования к водоподготовке. Основные варианты описаны в специальной статье, здесь — раткая сводка:
| Материал | Хлориды, мг/л | Ресурс, лет | Цена (отн.) | Типичное применение |
|---|---|---|---|---|
| Медь Cu-DHP | до 50 | 10-15 | 1.0x | Чистая городская вода |
| AISI 304 | до 200 | 12-18 | 1.2x | Пресная вода, аммиак |
| AISI 316L | до 1000 | 18-25 | 1.5x | Солоноватая вода, хим. производство |
| CuNi 90/10 | до 3000 | 15-20 | 2.0x | Морская / солоноватая вода |
| Титан Grade 2 | до 20000+ | 25-35 | 3.5x | Агрессивные среды, морская вода |
Что такое питтинговая коррозия и как её избежать?
Питтинг — окальная точечная коррозия, при которой на поверхности трубки образуются глубокие каверны при минимальной общей коррозии. Причина — азрушение пассивной плёнки на нержавеющей стали хлорид-ионами. Для AISI 304 критический порог —200 мг/л Cl при температуре выше 40 градусов. Способы защиты: выбор материала с запасом по хлоридам, контроль температуры стенки, катодная защита, ингибиторы (молибдаты). Подробнее —коррозия конденсаторов.
Когда оправдан титан?
Титан (Grade 2) выбирают при: хлоридах выше 1000 мг/л; работе на морской воде; требовании к ресурсу более 25 лет; применении в химическом или фармацевтическом производстве. Стоимость титановых трубок в 3-4 раза выше AISI 316L, но при пересчёте на полный жизненный цикл (TCO за 25 лет) титан часто дешевле из-за отсутствия замен трубных пучков.
Индекс стойкости к питтинговой коррозии. PREN = %Cr + 3.3 x %Mo + 16 x %N. Чем выше — ем устойчивее сплав. AISI 304: PREN = 18-20. AISI 316L: PREN = 24-26. Дуплекс 2205: PREN = 34-36. Для морской воды нужен PREN более 40.
4. Качество воды и влияние на ресурс
Какие параметры воды нужно контролировать?
Шесть ключевых параметров: жёсткость (накипеобразование), pH (коррозия/накипь), хлориды (питтинг), щёлочность (буферная ёмкость), взвеси (абразия), микробиология (биообрастание). Полный разбор каждого — статье качество воды для конденсаторов.
При какой жёсткости воды начинаются проблемы с накипью?
Рекомендуемая общая жёсткость — е более 5-7 мг-экв/л. При жёсткости выше 10 мг-экв/л накипеобразование ускоряется в 3-5 раз. Слой накипи CaCO3 толщиной 0,5 мм снижает теплопередачу на 10-15%, а 1 мм — а 20-30%. Каждый градус роста температуры конденсации из-за накипи увеличивает потребление электроэнергии компрессора на 2-4%.
Как бороться с биообрастанием?
Основные методы: непрерывное дозирование биоцидов (гипохлорит, 0.2-0.5 мг/л остаточного хлора), шоковое хлорирование (2-5 мг/л, 2-3 раза в неделю), механическая система очистки (Taprogge), неокислительные биоциды (изотиазолин). Оптимально — омбинация двух-трёх методов. Подробнее —водный режим охлаждения.
Конденсатор R507A, 280 кВт, медные трубки. Вода из скважины: жёсткость 12 мг-экв/л, хлориды 180 мг/л. За 8 месяцев накипь 1.2 мм, потеря мощности 25%, рост давления конденсации на 3.5 бар.
Решение: установка умягчителя + замена трубного пучка на AISI 316L. Межсервисный интервал вырос с 3 до 14 месяцев.
Перед подбором конденсатора всегда запрашивайте анализ воды у заказчика. Минимум: жёсткость, хлориды, pH, электропроводность. Это позволяет сразу выбрать правильный материал трубок и избежать рекламаций. Сделать подбор можно через расчёт конденсатора.
5. Гидравлика: расход, скорость, потери давления
Как рассчитать расход воды через конденсатор?
Формула: G = Q / (cp x dT), где Q — епловая нагрузка (кВт), cp — еплоёмкость воды (4.19 кДж/(кг*К)), dT — ерепад температуры воды (обычно 5-7 градусов). При dT = 5 градусов расход составляет примерно 170 л/ч на 1 кВт. Для конденсатора 500 кВт — коло 85-100 м3/ч. Полный расчёт — статье гидравлика конденсаторов.
Какая скорость воды в трубках оптимальна?
Оптимальный диапазон —1.5-2.5 м/с. При скорости менее 1.0 м/с усиливаются отложения и биообрастание. При скорости выше 3.0 м/с (для CuNi) или выше 4.0 м/с (для нержавейки) начинается эрозионная коррозия. Титан допускает скорости до 6-8 м/с.
Как число ходов воды влияет на производительность?
Больше ходов — ыше скорость воды и коэффициент теплоотдачи, но растут потери давления. Типичные конфигурации: 2 хода — тандарт для большинства конденсаторов, 4 хода — ри малом расходе воды и необходимости высокой скорости, 1 ход — ри большом расходе и ограничении по потерям давления. Каждое удвоение числа ходов увеличивает потери давления примерно в 4 раза.
Потери давления в конденсаторе должны быть учтены при подборе насоса. Типичные значения: 30-80 кПа при 2 ходах. Если потери превышают 100 кПа, рассмотрите уменьшение числа ходов или увеличение диаметра трубок. Детальный расчёт —гидравлика конденсаторов.
6. Монтаж и обвязка конденсатора
Как правильно обвязать конденсатор с градирней?
Базовая схема включает: отсечные вентили на входе/выходе воды, грязевой фильтр (ячейка 1-2 мм) на входе, байпасную линию с регулирующим клапаном для зимнего режима, манометры и термометры на обоих контурах, дренажный кран для слива при обслуживании, обратный клапан на нагнетании насоса. Подробная схема — статье монтаж и обвязка конденсаторов.
Какие ошибки при монтаже встречаются чаще всего?
Топ-5 ошибок: 1) отсутствие грязевого фильтра — рубки забиваются за 1-2 сезона; 2) конденсатор выше градирни без подпорного клапана — авоздушивание трубок; 3) недостаточное сечение трубопроводов — ысокие потери давления; 4) отсутствие байпаса — имой давление конденсации падает ниже минимума; 5) неправильное подключение хладагента — идкость заливает нижние трубки, теряя 10-20% поверхности.
Фундамент и крепление
Горизонтальная установка на виброопорах. Уклон не более 3 мм/м. Обеспечить доступ для извлечения трубного пучка (длина конденсатора + 500 мм).
Обвязка по воде
Подключение "снизу вверх" (противоток к хладагенту). Фильтр, вентили, манометры, термодатчики. Дренаж в нижней точке.
Обвязка по хладагенту
Вход пара — верху, выход жидкости — низу. Переохладительный участок (subcooling) — нижней части кожуха. Запорная арматура и предохранительный клапан.
Пусконаладка
Проверка герметичности (азот 1.1 Рраб), промывка водяного контура, заполнение хладагентом, проверка перепадов температур и давлений.
Нужна ли виброизоляция?
Да, если конденсатор установлен на перекрытии или рядом с жилыми/офисными помещениями. Пульсации давления от компрессора передаются через трубопроводы и вызывают вибрацию кожуха. Решение: пружинные виброопоры, гибкие вставки (компенсаторы) на входе/выходе хладагента и воды. Уровень вибрации не должен превышать 2.8 мм/с (СН 2.2.4/2.1.8.566-96).
↑ К оглавлениюНужен подбор конденсатора?
Инженер подберёт тип, материал и мощность под вашу задачу. Расчёт бесплатный, срок —2-4 часа.
Оставить заявку на расчёт7. Эксплуатация и обслуживание
Как часто нужно чистить конденсатор?
Периодичность зависит от качества воды: умягчённая вода —1 раз в 12-18 месяцев; оборотная без подготовки — аждые 3-6 месяцев; загрязнённая вода (взвеси более 50 мг/л) — жемесячно. Индикатор: рост разности температуры конденсации и температуры воды на выходе более чем на 2-3 градуса от проектного значения. Подробнее —обслуживание и чистка конденсаторов.
Какие методы чистки трубок применяют?
Механические: ёршики (шомпола), система с губчатыми шариками (Taprogge), водоструйная промывка (150-500 бар). Химические: кислотная промывка (ингибированная соляная кислота 3-5%, лимонная кислота 5-10%), щелочная промывка (для биоотложений). Комбинированные — амый эффективный подход. Чистка возвращает до 95% проектной теплопередачи.
Как продлить срок службы конденсатора?
Пять правил: 1) контроль качества воды (жёсткость, хлориды, pH); 2) регулярная чистка по регламенту; 3) поддержание скорости воды в трубках 1.5-2.5 м/с; 4) ежегодная проверка трубного пучка вихретоковым методом (для ответственных объектов); 5) своевременная замена анодной защиты (цинковые аноды в водяных крышках).
Ведите журнал эксплуатации: еженедельно фиксируйте давление конденсации, температуры воды вход/выход, перепад давления по воде. Тренд этих параметров покажет момент, когда пора чистить — о того, как эффективность упадёт критически. См. также рекомендации по ТО.
8. Диагностика неисправностей
Как понять, что конденсатор работает неэффективно?
Ключевые признаки: рост давления конденсации при неизменных нагрузках; увеличение температурного напора (разница между температурой конденсации и температурой воды на выходе) более чем на 2-3 градуса; повышение потребляемой мощности компрессора; частое срабатывание прессостата высокого давления. Подробная диагностика — статье неисправности и диагностика конденсаторов.
Как обнаружить утечку хладагента через трубки?
Методы: 1) вакуумирование со стороны воды и контроль подъёма давления; 2) опрессовка хладагентовой стороны азотом с обмыливанием; 3) индикатор утечки (электронный течеискатель) в водяной крышке; 4) вихретоковый контроль (ECT) — аходит утонение стенки до сквозного повреждения. Утечка фреона в воду определяется по пузырям в расширительном баке и снижению уровня хладагента.
Что делать при росте давления конденсации?
Алгоритм: 1) проверить расход воды (возможно, частично закрыт вентиль или забит фильтр); 2) проверить температуру воды на входе (перегрузка градирни?); 3) измерить перепад давления по воде (рост — агрязнение трубок); 4) осмотреть конденсатор на наличие воздуха в системе (воздух собирается в верхней части кожуха, снижая теплообмен); 5) если все параметры в норме — истка трубок.
Чиллер 800 кВт, конденсатор R134a, трубки Cu-DHP. Жалоба: давление конденсации выросло с 10.2 до 12.8 бар за 4 месяца. Потребление компрессора увеличилось на 18%.
Причина: забитый грязевой фильтр + биообрастание трубок (градирня без биоцидов). Чистка + установка дозатора хлора вернули давление к 10.4 бар. Экономия —380 000 руб./год на электроэнергии.
9. Экономика: стоимость, окупаемость, TCO
Сколько стоит кожухотрубный конденсатор?
Ориентировочные цены (2024-2025): 30 000-60 000 руб. за 15-30 кВт (медные трубки), 150 000-400 000 руб. за 100-300 кВт, от 500 000 руб. за промышленные аппараты более 500 кВт. Титановые трубки увеличивают цену в 2.5-4 раза. Актуальные цены зависят от бренда, комплектации и курса валют — апросите расчёт стоимости.
Как рассчитать окупаемость замены конденсатора?
Формула: срок окупаемости = стоимость нового конденсатора / (годовая экономия на электроэнергии + экономия на ремонте старого). Типичная экономия при замене загрязнённого конденсатора —15-25% от потребления компрессора. При мощности компрессора 200 кВт и стоимости электроэнергии 7 руб./кВтч экономия составляет 350 000-700 000 руб./год. Конденсатор за 300 000 руб. окупается за 5-10 месяцев.
Что дешевле: чистка или замена трубного пучка?
Чистка: 20 000-80 000 руб. (зависит от размера). Замена трубного пучка: от 150 000 руб. (медь) до 600 000+ руб. (титан) для аппарата 200-500 кВт. Замена оправдана, если: трубки утончились более чем на 30%, есть множественные свищи, нужно сменить материал. Во всех остальных случаях — истка. Подробнее об экономике —энергоэффективность и экономика конденсаторов.
Аммиачный конденсатор 1.2 МВт, стальные трубки, охлаждение морской водой. Коррозия трубок через 3 года, утечка аммиака в воду. Простой —12 дней, убытки —4.5 млн руб.
Решение: замена трубного пучка на титан (Grade 2). Стоимость —1.8 млн руб. Расчётный ресурс —30 лет. Окупаемость — енее 1 простоя по коррозии.
Полная стоимость владения (TCO) за N лет = Цена аппарата + Стоимость монтажа + Водоподготовка x N + Чистка x (N / интервал) + Электроэнергия насоса x N + Замена трубного пучка (если нужна). Сравнивайте варианты по TCO, а не по начальной цене — итановый конденсатор за 1.5 млн может быть дешевле медного за 400 000 при горизонте 20 лет.
10. Нормы, сертификация, требования
Какие документы регулируют конденсаторы в России?
Основные: ТР ТС 032/2013 (безопасность оборудования, работающего под избыточным давлением), ТР ТС 010/2011 (безопасность машин и оборудования), ГОСТ 34347-2017 (сосуды и аппараты стальные), ГОСТ Р 51364 (теплообменники пластинчатые). Для аммиачных систем дополнительно — равила промышленной безопасности ПБ 09-595-03, регистрация в Ростехнадзоре. Подробнее —сертификация и нормы.
Нужна ли декларация ТР ТС для импортного конденсатора?
Да, для ввоза и продажи на территории ЕАЭС любой конденсатор с рабочим давлением более 0.05 МПа и объёмом более 0.001 м3 подлежит декларированию по ТР ТС 032/2013. Ответственность за наличие декларации несёт импортёр. При поставке через S22.ru декларации оформлены на все позиции каталога.
Какие требования к маркировке?
На шильдике (табличке) конденсатора должны быть указаны: наименование производителя, модель, серийный номер, год выпуска, рабочее давление (кожух и трубки), рабочая температура, объём, тип хладагента, масса. Для оборудования ЕАЭС — нак обращения EAC. Для экспорта в ЕС — аркировка CE по PED 2014/68/EU.
Технический регламент Таможенного союза "О безопасности оборудования, работающего под избыточным давлением". Устанавливает требования к проектированию, изготовлению, маркировке и подтверждению соответствия сосудов, работающих под давлением — ключая конденсаторы холодильных машин. Без декларации ТР ТС 032 продажа и эксплуатация конденсатора на территории ЕАЭС запрещена.
Аммиачные конденсаторы подлежат регистрации в Ростехнадзоре как опасные производственные объекты (ОПО III категории). Эксплуатация без регистрации и экспертизы промышленной безопасности — дминистративное нарушение с штрафом до 1 млн руб. Подробнее —нормы и сертификация.
11. Decision table: задача — ип конденсатора
Сводная таблица для быстрого выбора типа и материала конденсатора по условиям эксплуатации:
| Условия | Тип конденсатора | Материал трубок | Рекомендация |
|---|---|---|---|
| Чиллер 50-500 кВт, городская вода | Кожухотрубный водяной | Медь Cu-DHP | Стандартный выбор, экономичный |
| Чиллер 50-500 кВт, скважинная вода (жёсткая) | Кожухотрубный водяной | AISI 316L | + умягчитель на входе |
| Промышленный 500+ кВт, оборотная вода | Кожухотрубный водяной | AISI 316L / CuNi | Водоподготовка обязательна |
| Морская/солоноватая вода | Кожухотрубный водяной | Титан / CuNi 90/10 | Катодная защита + биоциды |
| Аммиак R717, любая вода | Кожухотрубный водяной | Углерод. сталь / AISI 304 | Медь запрещена! |
| Нет воды, мощность до 200 кВт | Воздушный | Медь + алюминий (ребро) | Размещение на крыше/улице |
| Чистые среды, малый dT | Пластинчатый | AISI 316 | Компактнее, но требует чистой воды |
| Чиллер с сухим охлаждением | Воздушный / адиабатический | Медь + алюминий | При ограничении по шуму — диабат |
Эта таблица — риентир для предварительного выбора. Для точного подбора по вашим параметрам используйте бесплатный расчёт кожухотрубного теплообменника или перейдите в каталог кожухотрубных теплообменников.
