1. Роль испарителя в холодильном цикле чиллера

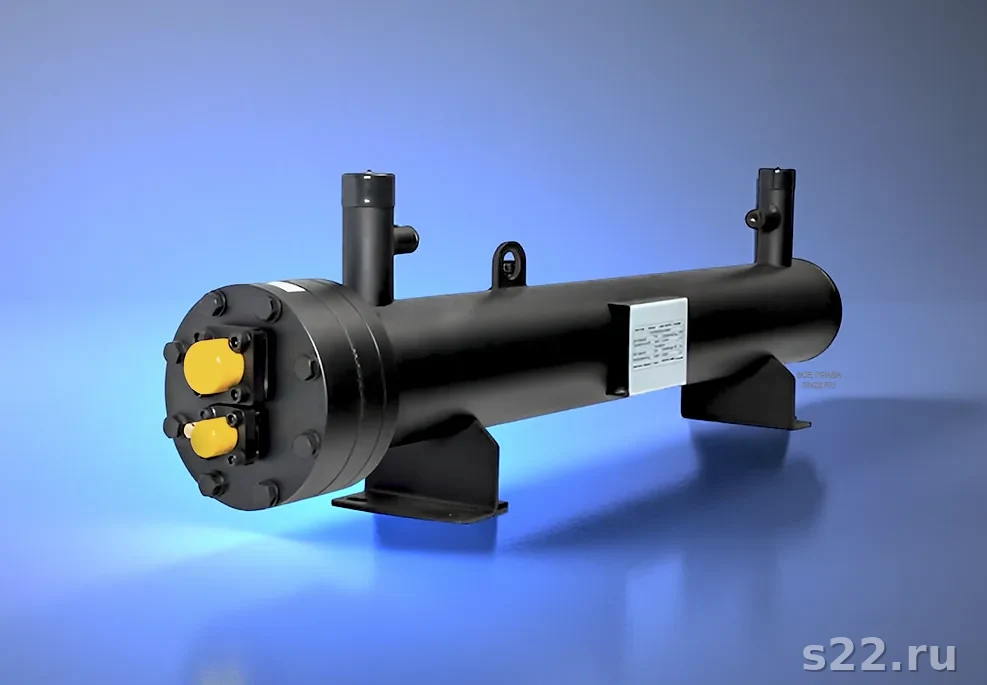

Испаритель чиллера
Испаритель чиллера (evaporator) — теплообменный аппарат, в котором жидкий хладагент испаряется при низком давлении, поглощая тепло от охлаждаемой среды (вода, рассол, гликоль). Охлаждённая жидкость подаётся к потребителям: фанкойлам, AHU, технологическим аппаратам. Испаритель — ключевое звено холодильного цикла Ренкина.
В стандартном водоохлаждающем чиллере цикл выглядит так: компрессор сжимает пар хладагента → конденсатор отдаёт тепло → дроссель снижает давление → испаритель поглощает тепло воды → пар уходит к компрессору. Испаритель — это «холодный» конец цикла, именно здесь происходит полезная работа — охлаждение технологической воды.
Для кожухотрубного испарителя ключевые параметры: тепловая нагрузка Q (кВт), температура кипения хладагента T_кип (°C), расход охлаждаемой воды G (м³/ч), перепад температур воды ΔT (обычно 5–6 К для чиллеров). Эти параметры определяют типоразмер по ГОСТ 14244.
Производительность испарителя напрямую влияет на COP (Coefficient of Performance) чиллера. Чем выше температура кипения (выше T_кип → ниже разница с T_конд), тем меньше работы совершает компрессор — тем выше COP. Поэтому правильный подбор испарителя — это не только безопасность работы, но и экономия электроэнергии на протяжении всего срока службы.
Подробнее о конструкции и типах: кожухотрубный теплообменник — общий справочник. Для заявки на расчёт: оставьте параметры — инженер подберёт испаритель по исходным данным.
2. Затопленный vs DX: принципиальные отличия
Существуют два принципиально разных исполнения кожухотрубного испарителя для чиллеров: затопленный (flooded) и с сухим расширением (DX — Direct eXpansion). Выбор между ними определяет схему хладагентного контура, объём заправки, COP системы и стоимость эксплуатации.
Затопленный испаритель
Хладагент кипит в межтрубном пространстве
- K = 800–1800 Вт/м²·К
- COP системы выше на 8–15%
- Хладагента: 1,5–3 кг/кВт
- Нужен маслоотделитель
- Лучше для 200–5000 кВт
- R134a, R717, R744
DX-испаритель (сухое расширение)
Хладагент кипит внутри трубок
- K = 400–900 Вт/м²·К
- COP ниже на 8–15%
- Хладагента: 0,3–0,8 кг/кВт
- Маслоотделитель не нужен
- Лучше для 10–300 кВт
- R410A, R32, R134a
| Критерий | Затопленный | DX |
|---|---|---|
| Мощность чиллера | 200–5000+ кВт | 10–300 кВт |
| Коэф. теплопередачи K | 800–1800 Вт/м²·К | 400–900 Вт/м²·К |
| Объём хладагента | Большой (1,5–3 кг/кВт) | Малый (0,3–0,8 кг/кВт) |
| Регулирование | Поплавок/ЭРВ по уровню | ТРВ/ЭРВ по перегреву |
| COP системы | Выше на 8–15% | Базовый |
| Стоимость заправки | Высокая | Низкая |
| Сложность схемы | Выше (маслоотд.) | Проще |
Подробная сравнительная статья: Затопленный или сухой испаритель (DX): полное сравнение. Для кожухотрубных испарителей обоих типов смотрите типы испарителей ИКВ, ИНВ, ИУ по ГОСТ.
3. Выбор хладагента: R134a, R410A, R744 и современные альтернативы
Тип хладагента определяет рабочее давление в испарителе, материал трубок и корпуса, объём заправки и COP системы. Современные чиллеры и тепловые насосы работают на нескольких основных хладагентах:
| Хладагент | GWP | T_кип при 1 бар | P при T_кип = 0°C | Применение |
|---|---|---|---|---|
| R134a | 1430 | –26°C | 2,9 бар | Центробежные и винтовые чиллеры 200–5000 кВт |
| R410A | 2088 | –51°C | 7,9 бар | Малые/средние чиллеры, ТН, кондиционеры |
| R32 | 675 | –52°C | 8,0 бар | Новые ТН, EER выше R410A на 5–10% |
| R717 (NH3) | 0 | –33°C | 4,3 бар | Промышленные чиллеры 500+ кВт, склады |
| R744 (CO₂) | 1 | –78°C | 34,8 бар | Низкотемпературные, ТН с T_конд = 80–120°C |
| R1234ze | 7 | –19°C | 2,1 бар | Замена R134a, низкий GWP, новые чиллеры |
R744 (CO₂) в испарителях тепловых насосов
CO₂ работает в транскритическом цикле: давление в испарителе 30–50 бар, в конденсаторе (газохладителе) 90–130 бар. Требует специальных материалов (толстостенные трубки, высокопрочный корпус) и сертифицированного оборудования. Преимущество: температура нагрева воды до 80–120°C — идеально для промышленных ТН и горячего водоснабжения.
При выборе хладагента для нового чиллера рекомендуется ориентироваться на перспективу: директива EU F-Gas 2024 запрещает новое оборудование с GWP более 150 к 2030 году. Альтернативы: R1234ze (замена R134a), R32/R454B (замена R410A), R717/R744 (промышленный сегмент).
4. Расчёт площади теплообмена испарителя чиллера
Основная формула расчёта: F = Q / (K × ΔT_ср)
Где: Q — тепловая нагрузка (Вт), K — коэффициент теплопередачи (Вт/м²·К), ΔT_ср — средний температурный напор (К).
Пример расчёта: чиллер 800 кВт, R134a, затопленный испаритель
Исходные данные: Q = 800 кВт, вода 12→7°C, T_кип = 1°C, K = 1200 Вт/м²·К
ΔT_ср: T_вода_ср = (12+7)/2 = 9,5°C; ΔT = 9,5 – 1 = 8,5 К
Площадь без запаса: F = 800 000 / (1200 × 8,5) = 78,4 м²
С запасом 15%: F = 78,4 × 1,15 = 90,2 м² → выбираем типоразмер по ГОСТ 14244
Пример расчёта: тепловой насос 200 кВт, R410A, DX-испаритель
Исходные данные: Q_испар = 200 кВт (COP=4, Q_конд=267 кВт, P_эл=67 кВт), вода из скважины 10→5°C, T_кип = 0°C, K = 700 Вт/м²·К
ΔT_ср: T_вода_ср = 7,5°C; ΔT = 7,5 – 0 = 7,5 К
Площадь: F = 200 000 / (700 × 7,5) = 38,1 м² → типоразмер с запасом 20%: ~46 м²
| Тип испарителя | K, Вт/м²·К | Запас площади | Примечание |
|---|---|---|---|
| Затопленный, R134a/R717 | 900–1800 | 10–20% | Зависит от скорости воды |
| DX, R134a/R410A | 400–900 | 15–25% | Зависит от числа ходов |
| Затопленный, гликоль 30% | 600–1100 | 20–30% | Вязкость снижает K |
| DX, аммиак R717 | 700–1400 | 15% | Высокая теплопроводность |
Для точного расчёта необходимо учитывать: загрязнение трубок (fouling factor 0,0001–0,0002 м²·К/Вт), скорость воды (влияет на K), число ходов воды. Воспользуйтесь формой расчёта — инженер S22 подберёт испаритель по вашим параметрам бесплатно.
Методику расчёта с примерами также см. в статье Расчёт кожухотрубного испарителя: формулы и примеры.
5. Особенности испарителя в тепловом насосе
Реверсивная схема теплового насоса
В реверсивном тепловом насосе один и тот же кожухотрубный аппарат работает как испаритель в режиме нагрева (отбирает тепло из источника) и как конденсатор в режиме охлаждения (отдаёт тепло источнику). Переключение осуществляется четырёхходовым реверсивным клапаном в хладагентном контуре.
В режиме нагрева теплового насоса «вода-вода»: испаритель отбирает тепло от низкопотенциального источника (скважина, водоём, геоконтур). Типовые параметры: T_вх = 8–12°C (грунтовая вода летом), T_вых = 3–6°C (после охлаждения), T_кип хладагента = –2…+2°C. COP = 4–6.
Источник тепла
Грунтовая вода: 8–14°C круглый год. Поверхностная вода: 0–20°C сезонно. Геоконтур: 5–10°C.
Испаритель ТН
Хладагент кипит при T_кип = 0–5°C (ниже источника на 5–8 К). Вода охлаждается на 4–6 К.
Компрессор
Сжимает пар до P_конд. Потребление: 1 кВт на каждые 3–5 кВт тепла (COP = 3–5).
Конденсатор
Нагревает воду отопления до 35–60°C. Суммарная мощность = Q_испар + N_компр.
6. Работа с гликолем: антифриз в испарителе
Если чиллер или ТН охлаждает среду ниже +4°C, вместо воды используют водогликолевый раствор. Пропиленгликоль (ПГ) — предпочтителен для пищевой промышленности, этиленгликоль (ЭГ) — для технических систем.
| Концентрация ПГ/ЭГ | T_замерзания | Поправка к K | Поправка к ΔP |
|---|---|---|---|
| 0% (чистая вода) | 0°C | 1,00 | 1,00 |
| 15% ПГ | –5°C | 0,93 | 1,10 |
| 25% ПГ | –10°C | 0,87 | 1,20 |
| 35% ПГ | –18°C | 0,80 | 1,35 |
| 45% ПГ | –26°C | 0,72 | 1,55 |
| 25% ЭГ | –10°C | 0,88 | 1,18 |
При пересчёте площади испарителя для гликолевого раствора: F_гликоль = F_вода / поправка. Пример: при 35% ПГ поправка 0,80 — нужна площадь на 25% больше, чем для воды. Это существенно влияет на выбор типоразмера.
Также учитывайте гидравлику: гликоль увеличивает перепад давления на 35–55% по сравнению с водой при той же скорости потока.
7. Схемы подключения испарителя в системе чиллера
Стандартная схема обвязки чиллера включает: испаритель → циркуляционный насос → буферный бак → потребители (фанкойлы, AHU, технологические агрегаты). Буферный бак (аккумулятор холода) стабилизирует работу чиллера при переменной нагрузке.
Схема первичного/вторичного контура (Primary/Secondary)
Первичный контур: чиллер → испаритель → насос первичного контура (постоянный расход, Q = const). Расход через испаритель всегда в пределах min–max завода-изготовителя.
Вторичный контур: распределение холода к потребителям с переменным расходом. Перемычка (decoupler) между контурами компенсирует разницу расходов.
Преимущество: стабильный расход через испаритель исключает замерзание и вибрацию, независимо от числа работающих потребителей.
Подробнее об обвязке и монтаже: Монтаж и обвязка кожухотрубного испарителя: схемы для фреона и аммиака. Для заказа испарителя с подбором схемы обвязки — заполните форму.
8. Обслуживание испарителя чиллера: регламент
Ежеквартально
Контроль ΔP по воде, T_вых воды, давления хладагента. Визуальный осмотр изоляции и соединений.
Ежегодно
Промывка трубок (CIP), контроль герметичности хладагентного контура, проверка уровня хладагента (затопленный тип).
Каждые 3–5 лет
Инспекция трубного пучка эндоскопом, контроль толщины стенок трубок (ультразвук), замена анодов.
По показателям
При росте ΔP воды на 20%+ — механическая или химическая чистка трубок. При падении производительности — анализ хладагента и масла.
9. Типичные ошибки и диагностика неисправностей
| Симптом | Причина | Решение |
|---|---|---|
| Чиллер не охлаждает до нужной T | Засорение трубок испарителя | Промывка CIP, механическая чистка |
| Высокое потребление электроэнергии | Загрязнение испарителя → снижение T_кип | Чистка трубок, контроль fouling |
| Замерзание трубок | Малый расход воды или слишком низкая T_кип | Проверить реле потока, настройку ЭРВ |
| Течь из торцевых крышек | Коррозия трубных решёток, износ уплотнений | Замена уплотнений, анодная защита |
| Высокий ΔP по воде | Отложения на трубках | CIP-промывка 2–4% соляной/лимонной к-той |
| Масло в испарителе (затопленный) | Неисправность маслоотделителя | Проверить/заменить маслоотделитель, слить масло |
Кейс: замерзание испарителя чиллера 1000 кВт
Исходные данные: Промышленный чиллер, испаритель затопленный R134a, охлаждение воды 12→7°C. Аварийная остановка по температурной защите.
Диагностика: Реле потока сработало — насос вторичного контура отказал. Компрессор продолжал работать 40 секунд до срабатывания защиты. T_кип упала до –8°C, трубки замёрзли в зоне выходной водяной камеры.
Решение: Медленный отогрев (не горелкой!), промывка теплой водой. Замена неисправного насоса + добавление резервного. Потери: 2 трубки пробиты → заглушка + продолжение работы до плановой замены пучка.
10. Чек-лист выбора испарителя для чиллера и ТН
Тепловая нагрузка
Q_испар (кВт) = Q_потреб / COP × (COP–1). Для чиллера COP = 3–5.
Тип и хладагент
Затопленный (200+ кВт, R134a/R717) или DX (до 300 кВт, R410A/R32/R134a).
Параметры воды
T_вх/T_вых, расход G, состав (вода/гликоль %), допустимый ΔP.
Материалы
Трубки: Cu (стандарт) или 304/316L (агрессивная вода). Кожух: Ст20/09Г2С (давление).
Документация
Паспорт сосуда, ТУ, ТР ТС 032/2013 для P более 0,07 МПа. Регистрация в РТН.
Монтаж и защита
Реле потока (flow switch) обязательно. Термозащита. Антифриз при T менее +4°C.
Посмотрите также: что такое кожухотрубный испаритель и принцип работы кожухотрубного испарителя. Каталог испарителей: кожухотрубные теплообменники S22.
