1. Что такое "качество воды" для конденсатора
Качество воды для конденсатора (водный режим охлаждения) -- это совокупность физико-химических и биологических показателей охлаждающей воды, определяющих скорость деградации теплообменных поверхностей и стабильность теплопередачи. В отличие от питьевого водоснабжения, здесь нет универсального стандарта "хорошо/плохо": требования зависят от материала трубок, температурного режима и типа системы водоснабжения (прямоточная, оборотная с градирней, замкнутая).
Набор контролируемых параметров (жёсткость, pH, хлориды, щёлочность, взвеси, микробиология), каждый из которых влияет на один или несколько механизмов деградации: накипеобразование, коррозию, биообрастание, эрозию. Управление качеством воды -- основной инструмент продления ресурса кожухотрубного конденсатора.

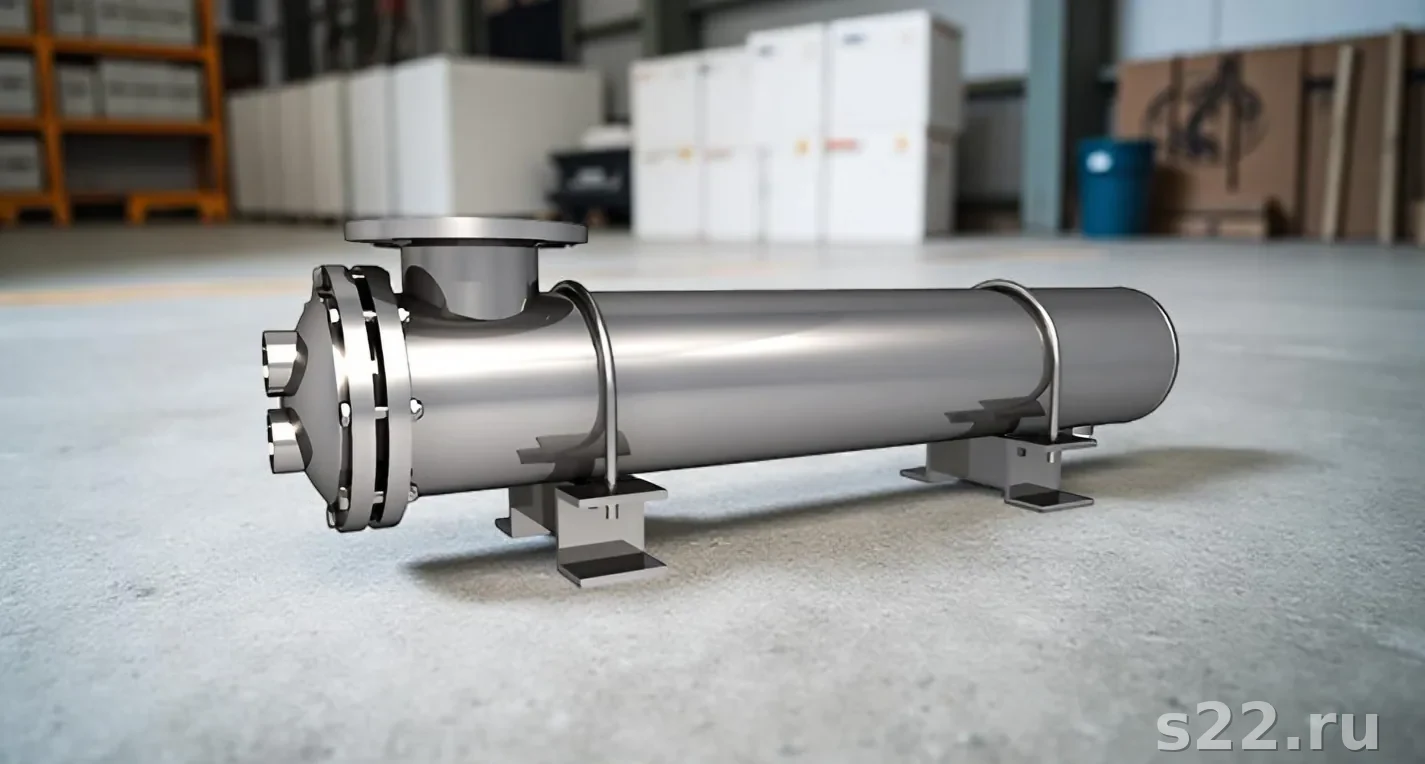

Почему это критично именно для конденсаторов? В отличие от теплообменников "жидкость-жидкость", в кожухотрубных конденсаторах пар конденсируется на наружной поверхности трубок, а охлаждающая вода проходит внутри. Любое отложение на внутренней стенке трубки напрямую снижает коэффициент теплопередачи и повышает давление конденсации -- а это рост энергопотребления компрессора на 2-4% на каждый градус роста температуры конденсации.
Слой накипи 0,5 мм на трубках конденсатора эквивалентен снижению холодопроизводительности на 10-15% и росту расхода электроэнергии на 8-12%. Стоимость водоподготовки всегда ниже потерь от неконтролируемого качества воды.
2. Ключевые параметры воды
Для инженерной оценки качества охлаждающей воды контролируют шесть основных групп параметров. Каждый параметр связан с конкретным механизмом деградации поверхностей теплообменника:
| Параметр | Единица | Рекомендуемый диапазон | Основной риск |
|---|---|---|---|
| Общая жёсткость | мг-экв/л | менее 5-7 | Накипеобразование (CaCO3, CaSO4) |
| pH | ед. | 7.0-8.5 | Коррозия (низкий) / накипь (высокий) |
| Хлориды (Cl-) | мг/л | менее 250 (сталь), менее 1000 (316L) | Питтинговая коррозия |
| Щёлочность | мг/л CaCO3 | 100-500 | Буферная ёмкость, стабильность pH |
| Взвешенные вещества | мг/л | менее 25-50 | Абразия, подшламовая коррозия |
| Общее микробное число | КОЕ/мл | менее 10 000 | Биообрастание, MIC-коррозия |
Расчётный показатель, определяющий склонность воды к накипеобразованию или коррозии. LSI = pH - pHs, где pHs -- pH насыщения CaCO3. При LSI > 0 вода склонна к отложению накипи, при LSI < 0 -- к растворению защитных плёнок и коррозии. Оптимум для оборотных систем: LSI от +0.5 до +1.0 (слабое пересыщение с контролем ингибиторами).
Дополнительно контролируют: электропроводность (косвенный показатель общей минерализации), содержание железа (индикатор коррозии в системе), сульфаты (риск сульфатной накипи), кремний (силикатные отложения). Полный перечень параметров зависит от типа источника водоснабжения и расчётных условий конденсатора.
3. Нормативы и рекомендации
Единого международного стандарта качества охлаждающей воды для конденсаторов не существует. Инженеры ориентируются на несколько ключевых документов:
- ГОСТ 31953-2012 -- "Вода. Определение растворённых анионов методом ионной хроматографии". Устанавливает методики измерений, но не нормативы для оборотных систем
- РД 34.37.506-88 (СО 34.37.506-2005) -- отраслевой стандарт для оборотных систем охлаждения ТЭС. Задаёт предельные значения жёсткости, щёлочности, содержания солей
- VGB-S-455-P (Германия) -- рекомендации VGB PowerTech для охлаждающих систем электростанций. Наиболее детальный документ по корреляции "качество воды -- материал"
- ASME PTC 23 -- стандарт на испытания конденсаторов паровых турбин. Включает требования к чистоте трубок
- CTI Standard 163 -- рекомендации Cooling Technology Institute по водоподготовке для градирен
| Параметр | РД 34 (Россия) | VGB (Германия) | CTI (США) |
|---|---|---|---|
| Жёсткость, мг-экв/л | менее 7 | менее 5 | менее 5 |
| pH | 7.0-8.5 | 7.0-9.0 | 6.5-9.0 |
| Хлориды, мг/л | менее 300 | менее 250 (сталь) | зависит от материала |
| Взвеси, мг/л | менее 50 | менее 30 | менее 25 |
| Электропроводность, мкСм/см | менее 3000 | менее 2500 | менее 2000 |
Нормативы -- это ориентиры, а не гарантия. Реальная коррозионная агрессивность воды зависит от сочетания факторов: температура стенки, скорость потока, наличие застойных зон, микробиологическая активность. Всегда выполняйте оценку для конкретных условий -- расчёт кожухотрубного теплообменника включает проверку совместимости материала с водой.
4. Жёсткость и накипеобразование
Жёсткость воды -- основной фактор накипеобразования в кожухотрубных конденсаторах. Соли кальция и магния (CaCO3, CaSO4, Ca3(PO4)2) выпадают на горячей поверхности трубок, формируя теплоизолирующий слой с теплопроводностью 0,5-2,5 Вт/(м*К) -- в 10-30 раз ниже, чем у металла трубки.
Механизм накипеобразования
Растворимость CaCO3 снижается при повышении температуры (обратная растворимость). На внутренней стенке трубки конденсатора, где температура максимальна, вода пересыщается, и карбонат кальция кристаллизуется. В оборотных системах с градирнями этот процесс усиливается: испарение воды в градирне повышает концентрацию солей в 3-5 раз (циклы концентрирования).
- Жёсткость менее 3 мг-экв/л -- низкий риск. Накипь минимальна даже без ингибиторов
- 3-7 мг-экв/л -- умеренный риск. Требуются фосфонатные ингибиторы
- 7-15 мг-экв/л -- высокий риск. Нужны умягчение подпитки + ингибиторы + blow-down
- Более 15 мг-экв/л -- критический. Обязательна предварительная обработка (умягчение или обратный осмос)
Слой отложений, при котором снижение теплопередачи становится экономически неприемлемым. Для кожухотрубных конденсаторов: 0,3-0,5 мм CaCO3 -- сигнал к химической очистке; более 1 мм -- требуется немедленная чистка с возможной остановкой оборудования.
Контролируйте не только жёсткость, но и индекс Ланжелье. Вода с жёсткостью 5 мг-экв/л при pH 8.5 и температуре 45 градусов может давать накипь быстрее, чем вода с жёсткостью 8 мг-экв/л при pH 7.2 и 30 градусов.
5. Хлориды и коррозия
Хлорид-ионы (Cl-) -- главный агент питтинговой (язвенной) коррозии нержавеющих сталей. Хлориды разрушают пассивную оксидную плёнку на поверхности стали, инициируя локальные очаги глубокой коррозии. Скорость проникновения питтинга может достигать 1-3 мм/год -- при толщине стенки трубки 0,7-1,2 мм это означает сквозное разрушение за сезон.
Критические концентрации хлоридов по материалам
| Материал трубок | Порог Cl-, мг/л | Макс. температура стенки | Тип коррозии |
|---|---|---|---|
| Углеродистая сталь | нет порога (общая коррозия) | любая | Равномерная + язвенная |
| AISI 304 (08Х18Н10) | 200 | 40-50 градусов | Питтинг, щелевая |
| AISI 316L (03Х17Н14М2) | 1 000 | 50-60 градусов | Питтинг при высокой T |
| CuNi 90/10 | 2 000-3 000 | нет ограничений | Эрозионная при высоких v |
| CuNi 70/30 | 5 000+ | нет ограничений | Высокая стойкость |
| Титан Grade 2 | 20 000+ (морская вода) | нет ограничений | Практически инертен |
При выборе материала трубок для кожухотрубного конденсатора содержание хлоридов в охлаждающей воде -- определяющий фактор. Подробнее о материалах -- в статье материалы трубок: AISI 316L, CuNi, титан.
В оборотных системах с градирнями хлориды концентрируются пропорционально циклам упаривания. Если в подпиточной воде 80 мг/л Cl- при 4 циклах концентрирования, в оборотной воде будет 320 мг/л -- уже выше порога для AISI 304. Всегда считайте по оборотной, а не подпиточной воде.
6. Биообрастание
Биообрастание -- формирование на внутренних поверхностях трубок биоплёнки из микроорганизмов (бактерий, водорослей, грибов) и/или колоний макроорганизмов (моллюски, балянусы в морской воде). Биоплёнка толщиной 0,3 мм эквивалентна по термическому сопротивлению слою накипи 1 мм -- теплопроводность биомассы составляет всего 0,2-0,6 Вт/(м*К).
Микрообрастание
Бактериальная биоплёнка формируется за 24-72 часа после заполнения системы свежей водой. Наиболее опасны сульфатредуцирующие бактерии (СРБ), которые вызывают MIC-коррозию (microbiologically influenced corrosion) -- локальное разрушение металла под биоплёнкой со скоростью до 5-10 мм/год.
Макрообрастание
Характерно для прямоточных систем с забором воды из рек, озёр и морей. Моллюски (Dreissena, Mytilus) и водоросли забивают трубки малого диаметра, снижая расход воды и создавая зоны застоя.
Методы борьбы
Окислительные биоциды
Гипохлорит натрия: 0,2-0,5 мг/л остаточного хлора непрерывно или 2-5 мг/л шоково (30 мин, 2-3 раза в неделю)
Неокислительные биоциды
Изотиазолины, ДБНПА, глутаральдегид -- при ограничениях на сброс хлора. Дозирование 5-50 мг/л периодически
Механическая очистка
Система Taprogge (губчатые шарики), щёточные системы, гидромеханические устройства -- для непрерывной очистки на ходу
Комбинированный подход
Оптимум: биоциды + мониторинг микробного числа + периодическая механическая очистка при плановом ТО
Рост перепада давления на конденсаторе при постоянном расходе воды -- первый признак биообрастания. Если дельта P выросла на 20-30% от начального значения, требуется очистка. Подробнее о гидравлике конденсаторов.
7. Взвешенные вещества и абразивный износ
Взвеси в охлаждающей воде (песок, ил, продукты коррозии, пыль из градирен) вызывают три типа проблем:
- Абразивный износ -- при скоростях выше 2,5 м/с частицы истирают внутреннюю поверхность трубок. Особенно уязвимы входные участки (первые 50-100 мм) и зоны турбулизации
- Подшламовая коррозия -- взвеси осаждаются в зонах низких скоростей (менее 0,8 м/с), создавая анаэробные зоны под отложениями. Под шламом развивается щелевая коррозия и MIC
- Забивание трубок -- при диаметре трубок менее 16 мм и высокой концентрации взвесей (более 100 мг/л) возможна полная блокировка отдельных трубок
Рекомендации по организации потока: поддерживать скорость 1,5-2,5 м/с для самоочищения; устанавливать фильтры грубой очистки (сетчатые, 2-5 мм) на входе в конденсатор; при взвесях более 50 мг/л -- фильтры тонкой очистки (песчаные или мультимедийные).
Установка конденсатора с трубками диаметром 12 мм на прямоточной системе с речной водой без фильтрации -- гарантированное забивание за 1-2 сезона. Минимальный рекомендуемый диаметр для открытых источников -- 19 мм, оптимально -- 25 мм.
8. Влияние на выбор материала трубок
Качество охлаждающей воды -- определяющий фактор при выборе материала трубного пучка. Ошибка в выборе материала приводит к замене трубок через 2-5 лет вместо расчётных 15-25. Подробный анализ -- в статье материалы по типам: 316L, CuNi, Ti.
Углеродистая сталь
Применяется только при чистой пресной воде с низким содержанием растворённого кислорода (замкнутые контуры). Скорость общей коррозии: 0,1-0,5 мм/год. Для открытых систем не рекомендуется.
AISI 316L (03Х17Н14М2)
Оптимальный выбор для пресной и слабосолоноватой воды (хлориды до 1000 мг/л). Молибден в составе (2-3%) повышает стойкость к питтингу. Стоимость в 1,5-2 раза выше углеродистой стали, ресурс 15-20 лет. Подходит для конденсаторов типа КНГ и аналогичных аппаратов.
CuNi 90/10 и CuNi 70/30
Медно-никелевые сплавы -- классический выбор для морской и солоноватой воды. Обладают естественными антифаулинговыми свойствами (ионы меди подавляют биообрастание). CuNi 90/10: ресурс 15-20 лет в морской воде, стоимость в 2-3 раза выше стали. CuNi 70/30: повышенная стойкость, ресурс 20-25 лет.
Титан Grade 2
Универсальный материал для агрессивных сред: морская вода, промышленные стоки, высокое содержание хлоридов и сульфидов. Ресурс более 30 лет. Стоимость в 3-4 раза выше AISI 316L, но окупается отсутствием замен трубных пучков. Выбор для кожухотрубных конденсаторов в морских применениях.
При сравнении вариантов считайте LCC (Life Cycle Cost) на горизонте 20-25 лет: стоимость трубного пучка + замены + простои + водоподготовка. Титан при морской воде и CuNi при солоноватой часто выигрывают у дешёвой стали именно по LCC. Запросите расчёт стоимости
9. Водоподготовка и системы кондиционирования
Водоподготовка для оборотных систем охлаждения с конденсаторами включает три уровня: предварительная обработка подпитки, кондиционирование оборотной воды и управление продувкой (blow-down).
Предварительная обработка подпитки
- Умягчение (Na-катионирование) -- снижает жёсткость до 0,05-0,1 мг-экв/л. Применяется при жёсткости подпитки более 5 мг-экв/л
- Обратный осмос -- удаляет 95-99% растворённых солей. Применяется при минерализации подпитки более 1500 мг/л или при необходимости высоких циклов концентрирования
- Фильтрация -- песчаные или мультимедийные фильтры для удаления взвесей до 5-10 мг/л
Кондиционирование оборотной воды
- Ингибиторы накипи -- фосфонаты (ОЭДФ, НТФ), полимерные диспергаторы. Дозирование 5-15 мг/л. Предотвращают кристаллизацию CaCO3 на поверхностях
- Ингибиторы коррозии -- молибдаты, цинковые соединения, плёнкообразующие амины. Формируют защитную плёнку на металле
- Биоциды -- окислительные (хлор, бром) и неокислительные (изотиазолины). Контроль микробиологии
- Кислота/щёлочь -- коррекция pH в диапазоне 7.0-8.5
Продувка (blow-down)
Удаление части оборотной воды для снижения концентрации солей. Расход продувки определяется формулой: Q_bd = Q_evap / (N - 1), где Q_evap -- расход на испарение, N -- число циклов концентрирования. При N=4 продувка составляет примерно 33% от испарения.
↑ К оглавлению10. Мониторинг и контроль
Эффективность водоподготовки и стабильность водного режима определяются качеством мониторинга. Недостаточный контроль приводит к тому, что проблемы обнаруживаются, когда отложения уже сформированы и диагностика фиксирует снижение производительности.
Частота анализов
Ежедневно (или онлайн)
pH, электропроводность, температура воды, остаточный хлор, мутность
1-2 раза в неделю
Общая жёсткость, щёлочность, хлориды, концентрация ингибиторов
Еженедельно
Взвешенные вещества, железо, общее микробное число, СРБ
Ежемесячно
Полный хим. анализ, сульфаты, кремний, индекс Ланжелье, купоны коррозии
KPI водоподготовки
- Скорость коррозии -- по купонам или электрохимическим датчикам. Цель: менее 0,075 мм/год для стали, менее 0,025 мм/год для CuNi
- Индекс загрязнения -- по перепаду давления на конденсаторе. Рост более 15% от чистого состояния -- сигнал к очистке
- Циклы концентрирования -- фактические vs расчётные. Отклонение более 10% -- проверить продувку
- Температура конденсации -- рост на 1-2 градуса при неизменных условиях -- признак отложений на трубках
11. Кейсы: типичные проблемы и решения
Проблема: конденсатор холодильной машины, трубки AISI 304, оборотная вода из градирни. Через 18 месяцев обнаружены сквозные свищи в 12 трубках. Анализ воды показал хлориды 380 мг/л (при 4 циклах концентрирования подпиточной воды с 95 мг/л Cl-).
Решение: замена трубного пучка на AISI 316L, снижение циклов концентрирования до 3 (хлориды в оборотной воде 285 мг/л), дозирование молибдатного ингибитора.
Результат: 6 лет безаварийной эксплуатации после замены. Экономия vs повторная замена 304 -- 1,8 млн руб.
Проблема: конденсатор центрального чиллера торгового центра. Жёсткость подпиточной воды 8 мг-экв/л, водоподготовка отсутствовала. Через 2 сезона температура конденсации выросла с 38 до 44 градусов, энергопотребление увеличилось на 18%.
Решение: химическая промывка 5% раствором ингибированной соляной кислоты, установка системы дозирования фосфонатов (ОЭДФ 10 мг/л) + продувка для поддержания 3 циклов.
Результат: температура конденсации вернулась к 38,5 градусов. Годовая экономия электроэнергии -- 420 000 руб. Стоимость водоподготовки -- 85 000 руб./год.
Проблема: конденсатор с прямоточным охлаждением морской водой, трубки CuNi 90/10. Через 8 месяцев расход воды снизился на 35% из-за обрастания балянусами и мидиями на входных участках трубок. Локальный перегрев привёл к разрушению 2 трубок.
Решение: установка системы непрерывного шокового хлорирования (3 мг/л, 30 мин, 3 раза в неделю) + механическая система Taprogge с губчатыми шариками.
Результат: снижение биообрастания на 95%. Конденсатор работает 5 лет без внеплановых остановок.
12. Decision table: параметры воды -- материал -- тип конденсатора
Таблица принятия решений связывает качество воды с выбором материала трубок и рекомендуемым типом конденсатора. Используйте её как отправную точку для инженерного расчёта:
| Тип воды | Хлориды | Жёсткость | Материал трубок | Водоподготовка |
|---|---|---|---|---|
| Чистая пресная (скважина) | менее 100 мг/л | менее 5 мг-экв/л | AISI 304 / 316L | Фосфонаты, биоцид |
| Пресная жёсткая (артезианская) | менее 150 мг/л | 5-15 мг-экв/л | AISI 316L | Умягчение + ингибиторы |
| Речная / озёрная | 50-300 мг/л | 3-10 мг-экв/л | AISI 316L | Фильтрация + полная программа |
| Солоноватая (эстуарии) | 300-3 000 мг/л | разная | CuNi 90/10 | Биоцид + ингибиторы CuNi |
| Морская | 15 000-20 000 мг/л | 6-7 мг-экв/л | Титан / CuNi 70/30 | Хлорирование + фильтрация |
| Промышленные стоки (рецикл) | разная | разная | Титан | Индивидуальная программа |
Для точного подбора материала и типа конденсатора с учётом конкретного состава воды, температурного режима и требуемого ресурса -- закажите расчёт кожухотрубного конденсатора у инженеров S22. Расчёт включает проверку совместимости материала с водой по всем параметрам.
