1. Что такое теплообменник: определение и принцип
Знание видов и типов теплообменников необходимо для правильного подбора оборудования. Неправильный выбор типа приводит к снижению эффективности, преждевременному выходу из строя или аварийным ситуациям. Данная статья систематизирует все основные виды ТО по различным признакам классификации.
Теплообменники используются повсеместно: в системах отопления и ГВС (пластинчатые ПТО в ИТП), в промышленности (кожухотрубные для нефтепереработки), в холодильной технике (паяные ПТО в чиллерах), в энергетике (подогреватели, охладители конденсата). Без теплообменников невозможна работа современных инженерных систем.
Основная задача теплообменника — передать заданное количество тепла Q (кВт) с минимальными потерями давления ΔP при допустимых размерах. Эффективность теплообмена характеризуется коэффициентом теплопередачи k (Вт/м²·К) и средним логарифмическим температурным напором LMTD. Подробнее: как подобрать теплообменник по параметрам.
2. Классификация по принципу действия
Первичная классификация — по способу взаимодействия теплоносителей:
| Тип | Принцип | Примеры | Особенности |
|---|---|---|---|
| Рекуперативные | Среды разделены стенкой, текут одновременно | ПТО, КТО, паяные | Наиболее распространены — 90% промышленных применений |
| Регенеративные | Одна поверхность поочерёдно нагревается и охлаждается | Доменные воздухонагреватели, регенераторы стекловарочных печей | Высокоэффективны при высоких температурах (800–1600°C) |
| Смесительные | Среды смешиваются непосредственно | Градирни, деаэраторы, скрубберы | Только если смешение допустимо (пар+конденсат) |
3. Классификация по конструкции теплопередающей поверхности
Основная инженерная классификация по типу теплопередающей поверхности определяет конструктивные возможности аппарата:
| Конструктивный тип | k, Вт/м²·К | Давление, бар | Температура, °C | Применение |
|---|---|---|---|---|
| Пластинчатый разборный (ПТО) | 3000–7000 | до 25 | до 180 | ЖКХ, ГВС, промышленность |
| Паяный пластинчатый (BHE) | 3000–7000 | до 45 | до 200 | Холодильные машины, ИТП |
| Сварной пластинчатый | 2000–5000 | до 60 | до 350 | Химическая промышленность |
| Кожухопластинчатый | 2000–5000 | до 100 | до 400 | Нефтехимия, агрессивные среды |
| Кожухотрубный (КТО) | 400–2000 | до 300+ | до 500+ | Нефтехимия, энергетика, пар |
| Спиральный | 1000–3000 | до 20 | до 400 | Вязкие и загрязнённые среды |
| Труба в трубе | 500–2000 | до 700 | до 600 | Высокое давление, малые расходы |
| Воздушный холодильник (ВХ) | 20–80 (с воздухом) | до 300 | до 400 | Охлаждение газов и нефтепродуктов |
4. Пластинчатые теплообменники: типы и различия
Пластинчатые теплообменники — наиболее распространённый современный тип. Делятся на несколько подтипов по способу соединения пластин и конструкции корпуса.
4.1 Разборный пластинчатый теплообменник (ПТО, Gasketed PHE)
4.2 Паяный пластинчатый теплообменник (BHE, Brazed PHE)
4.3 Полусварной и сварной ПТО (Semi-welded / Fully welded PHE)
Вместо прокладок — сваренные попарно пластины. Выдерживает давление до 60 бар. Для агрессивных сред (кислоты, растворители), где прокладки быстро разрушаются. Разборный в части каналов для обслуживания.
4.4 Кожухопластинчатый теплообменник (Shell-and-Plate)
Пакет сварных пластин помещён в цилиндрический кожух. Сочетает компактность пластинчатого с высоким давлением кожухотрубного. Давление до 100 бар, температура до 400°C. Применяется в химической и нефтяной промышленности.
Важный нюанс: в рамках каждого типа производители предлагают множество типоразмеров. Разборный ПТО может иметь площадь от 0,1 до 2500 м², кожухотрубный — диаметр кожуха от 57 до 3000 мм. Правильный подбор типоразмера также требует инженерного расчёта — не только выбор типа.
Для подробного сравнения пластинчатых и кожухотрубных ТО — читайте Какой теплообменник лучше. По подбору конкретного типа — полный гид по подбору.

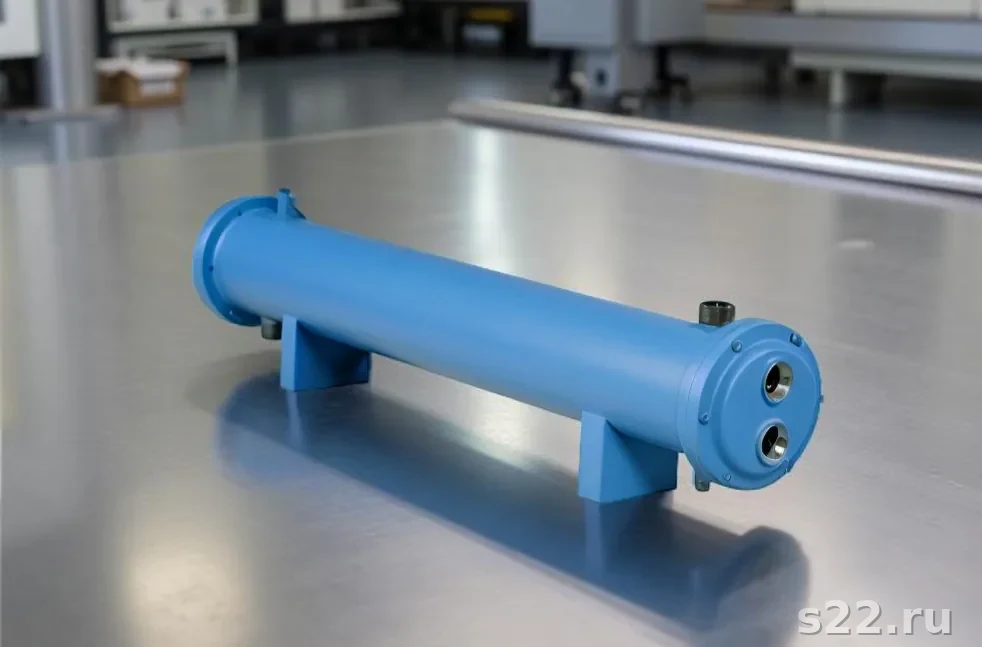

5. Кожухотрубные теплообменники: типы по ГОСТ
Кожухотрубные теплообменники классифицируются по ГОСТ 15122, ГОСТ 9929 и стандарту TEMA. В России принята следующая система обозначений по назначению:
| Тип по назначению | Обозначение | Применение |
|---|---|---|
| Теплообменник (нагрев/охлаждение) | КН, КК, КП | Водоводяные, паровые подогреватели |
| Конденсатор | КНГ, КНВ, ккг, ккв, КП | Конденсация пара, хладагентов |
| Испаритель | ИН, ИК, ИУ, ИХ, ИНТ, ИКТ | Испарение хладагентов, ребойлеры |
| Охладитель | ХНГ, ХНВ, ХКГ, ХКВ, ХПГ, ХПВ | Охлаждение масла, газов, воды |
Важнейшее свойство КТО — высокая надёжность и долговечность (20–40 лет) при правильно выбранных материалах. В нефтехимии и энергетике КТО являются основным типом из-за необходимости работы при высоких давлениях (40–300 бар) и температурах (200–450°C). В отличие от пластинчатых, трубный пучок КТО может быть извлечён для механической чистки и замены.
По конструктивному исполнению по TEMA (типы А, Б, В): с неподвижными трубными решётками (тип Н/Г), с компенсатором на кожухе (тип К), с плавающей головкой (тип П), с U-образными трубками (тип У). Каждый тип имеет свои преимущества по обслуживанию и применению.
6. Специальные типы: спиральные, труба-в-трубе, воздушные
6.1 Спиральный теплообменник
Два спирально свёрнутых канала из тонкостенной стали. Высокий k за счёт центробежных сил. Самоочищающийся эффект — частицы не осаждаются на стенках. Применяется для вязких, загрязнённых и волокнистых сред (целлюлоза, шлам, сточные воды). Давление до 20 бар, температура до 400°C.
6.2 Теплообменник труба в трубе (Double pipe)
Внутренняя труба расположена в наружной, образуя два концентрических канала. Простая конструкция, высокое допустимое давление (до 700 бар), малая площадь поверхности — для малых расходов. Применяется в химической промышленности, для высоковязких и агрессивных сред.
6.3 Воздушный холодильник (ВХ, Air Cooler)
Охлаждение технологической среды потоком атмосферного воздуха через оребрённые трубки. Не требует охлаждающей воды. Применяется в нефтехимии, газовой промышленности, компрессорных станциях. k по воздуху 20–80 Вт/м²·К (значительно ниже водяных ТО), но не нужна водоподготовка.
7. Классификация по направлению движения потоков
| Схема потоков | LMTD | Применение | Особенности |
|---|---|---|---|
| Противоток | Максимальный | Большинство ПТО и КТО | Наибольший движущий напор, минимальная площадь |
| Прямоток | Меньше противотока | Специальные применения | Температура на выходе горячей среды не может быть ниже выходной холодной |
| Перекрёстный ток | Промежуточный | Воздушные холодильники, радиаторы | Конструктивно удобен, но LMTD ниже противотока на 10–30% |
| Многоходовый | Близко к противотоку | КТО с перегородками | Компромисс между гидравликой и тепловой эффективностью |
8. Классификация по назначению и отрасли
По функциональному назначению теплообменники делятся на:
- Подогреватели — нагрев холодного теплоносителя (ГВС, сетевой воды, воздуха)
- Охладители — охлаждение горячей среды (масло, газ, конденсат, вода)
- Конденсаторы — конденсация пара или хладагента
- Испарители — испарение хладагента или технологической жидкости
- Рекуператоры тепла — утилизация тепла отходящих газов или стоков
- Пастеризаторы — нагрев пищевых продуктов до температуры пастеризации
Читайте подробнее о применении в конкретных отраслях: подбор ТО для ГВС, выбор типа по задаче.
9. Decision table: задача → тип теплообменника
Используйте эту таблицу для быстрого предварительного выбора типа ТО под конкретную задачу. Окончательный выбор — после инженерного расчёта. Для расчёта обращайтесь к инженерам S22 — заявка бесплатна.
| Задача / условия | Рекомендуемый тип | Материал | Примечание |
|---|---|---|---|
| ГВС многоквартирного дома | Разборный ПТО | AISI 316L | Питьевое качество, чистка от накипи |
| Отопление ИТП (городская теплосеть) | Разборный ПТО или паяный | AISI 316L | По давлению теплосети (обычно до 16 бар) |
| Загородный дом / коттедж | Паяный ПТО (BHE) | AISI 316L | Компактность, давление котла до 16 бар |
| Хладагент R410A, R32, R134a | Паяный ПТО (медь) | AISI 316L + Cu | Высокое давление до 40 бар, нельзя аммиак |
| Аммиачная холодильная машина | КТО (стальной) | Ст20, 09Г2С | Медь несовместима с NH₃! |
| Охлаждение масла гидросистемы | КТО тип ХНГ | AISI 316L | Вязкость масла, большие каналы |
| Пар насыщенный до 5 бар | Разборный ПТО | AISI 316L, EPDM/PTFE | Внимание: гидроудары пара! |
| Пар высокого давления (более 10 бар) | КТО (паровой подогреватель) | Сталь по ГОСТ | Стандартные решения для ТЭЦ и котельных |
| Морская вода, хлориды более 500 мг/л | Разборный ПТО | Титан Gr.1 | Только титан — нержавейка не подходит |
| Вязкие загрязнённые среды (шлам) | Спиральный ТО | По среде | Самоочищающийся, не засоряется |
| Химически агрессивные среды (кислоты) | Сварной ПТО / КТО | Hastelloy / Ti / 316L | По таблице химической стойкости |
| Пищевая промышленность (молоко, пиво) | Разборный ПТО | AISI 316L, EHEDG | Санитарное исполнение, CIP-чистка |
| Нефтехимия (высокое давление и T) | КТО / кожухопластинчатый | По проекту | Давление 40–300 бар, T 200–450°C |
| Охлаждение газа на компрессорной станции | Воздушный холодильник (ВХ) | Сталь / нерж. | Нет охлаждающей воды на отдалённых КС |
| Рекуперация тепла дымовых газов | Регенеративный / пластинчатый | По температуре | При T более 600°C — регенератор, иначе ПТО |
10. Материалы теплопередающей поверхности
| Материал | Тип ТО | Стойкость | Применение |
|---|---|---|---|
| AISI 304 | ПТО пластины | Вода без хлоридов | Технологические жидкости без Cl⁻ |
| AISI 316L | ПТО пластины | Вода, хлориды до 500 мг/л | ГВС, ХВС, бассейны, промышленность |
| Титан Gr.1/Gr.2 | ПТО пластины | Морская вода, кислоты | Морская вода, хлориды, HNO₃ |
| Hastelloy C276 | ПТО пластины | Сильные кислоты, HCl | Химические производства |
| Ст20, 09Г2С | КТО трубы/кожух | Нейтральные среды | Вода, пар, нефтепродукты |
| 12X18H10T (304) | КТО трубы | Коррозионно-стойкая | Пищевые производства, химия |
| Cu-Ni (CuNi 90/10) | КТО трубы | Морская вода | Морские охладители, судовые системы |
11. Алгоритм выбора вида теплообменника
При выборе вида теплообменника следуйте такой последовательности:
- Определите ограничения по давлению и температуре — они сужают список допустимых типов. Давление выше 25 бар — только паяный ПТО или КТО. Температура выше 180°C — только КТО.
- Определите тип среды и её агрессивность — определяет материал пластин/труб. Питьевая вода — 316L. Аммиак — нет меди. Морская вода — титан.
- Оцените склонность среды к загрязнению — определяет необходимость разборки для чистки. Накипь, масло, шлам — разборный ПТО или спиральный. Хладагент, деминвода — паяный.
- Рассчитайте тепловую нагрузку Q — по формуле Q = G × Cp × ΔT. Определяет необходимую площадь поверхности F = Q / (k × LMTD) и габариты.
- Оцените доступное место для монтажа — пластинчатые компактнее в 3–5 раз по сравнению с КТО при той же мощности. Важно при реконструкции ИТП.
- Рассчитайте TCO за 10 лет — включая ЗИП, промывки, срок службы, возможность расширения. Дорогой ПТО 316L часто дешевле в эксплуатации, чем дешёвый 304.
Пример выбора: ИТП жилого дома
Для помощи с выбором вида теплообменника — обращайтесь к инженерам S22. Подробный расчёт по вашим параметрам бесплатно. Также читайте: Как подобрать теплообменник, классификация по принципу действия, строение теплообменника. Каталог типов: подбор теплообменника онлайн.
12. Классификация теплообменников по размеру и мощности
По мощности и производительности теплообменники делятся на несколько категорий, каждая из которых имеет типичные области применения:
| Категория | Мощность | Типичное применение | Тип |
|---|---|---|---|
| Малые | 1–50 кВт | Коттеджи, малые ИТП, хол.машины | Паяный ПТО, малый разборный |
| Средние | 50–500 кВт | МКД, небольшие промышленные объекты | Разборный ПТО, паяный ПТО |
| Крупные | 500 кВт – 10 МВт | Промышленные предприятия, крупные ИТП | Разборный ПТО, КТО |
| Очень крупные | более 10 МВт | ТЭЦ, нефтехимические заводы | КТО, кожухопластинчатые |
13. Производители теплообменников по типам
Разные производители специализируются на разных типах ТО. Это важно при выборе — лучший производитель пластинчатых ТО может не быть лидером по паяным или кожухотрубным.
| Производитель | Специализация | Страна | Типы ТО |
|---|---|---|---|
| Alfa Laval | Пластинчатые, паяные, КТО | Швеция | ПТО разборные + паяные, широкий КТО |
| SWEP | Паяные ПТО (BHE) | Швеция | Лидер по паяным: до 1200 кВт |
| Sondex | Пластинчатые, промышленные | Дания | Разборные ПТО для промышленности |
| GEA | Пластинчатые, пищевые | Германия | ПТО с EHEDG для пищевых производств |
| Funke | Пластинчатые | Германия | Разборные ПТО, хорошее качество/цена |
| АСТЕРА | Пластинчатые (ЖКХ) | Россия | Разборные ПТО для ЖКХ, ИТП |
| Ридан | Пластинчатые (ЖКХ) | Россия | Разборные ПТО для ЖКХ, быстрая поставка ЗИП |
Подробный рейтинг брендов — в статье Какой теплообменник лучше. Каталог теплообменников S22 с подбором по параметрам: онлайн-подбор и пластинчатые ТО.
14. Типичные ошибки при выборе типа теплообменника
Ошибка 1: Паяный ПТО для среды со склонностью к загрязнению
Ошибка 2: Пластинчатый ПТО при давлении выше 25 бар
Ошибка 3: Стальной ПТО для питьевой воды ГВС
15. Нормативная база и стандарты на теплообменники
Выбор типа теплообменника нередко определяется нормативными требованиями. Основные документы:
- ГОСТ Р 52630-2012 — сосуды и аппараты стальные сварные. Требования к конструкции и материалам КТО
- ГОСТ 9930 — теплообменные аппараты. Классификация и термины
- ГОСТ 15122 — кожухотрубчатые теплообменники. Типы, конструкция и размеры
- ТР ТС 032/2013 — технический регламент о безопасности оборудования под давлением (обязателен для ТО с P более 0,07 МПа)
- ASME VIII / TEMA — международные стандарты для КТО (используются при экспортных поставках)
- СанПиН 2.1.3684-21 — требования к качеству питьевой воды: материалы ТО для ГВС должны соответствовать
При заказе теплообменника уточните требуемые сертификаты: для КТО с P более 0,07 МПа обязательна разрешительная документация Ростехнадзора. Для ГВС — декларация соответствия СанПиН. Инженеры S22 помогут с комплектом документов — обратитесь за консультацией.
16. Эффективность разных видов теплообменников: ключевые числа
Для инженерных расчётов и сравнения предложений поставщиков важно знать типичные значения коэффициентов теплопередачи k для разных комбинаций сред и типов ТО:
| Тип ТО | Среда горячая/холодная | k, Вт/м²·К | Типичный LMTD, °C |
|---|---|---|---|
| Разборный ПТО | Вода / Вода | 3500–6000 | 5–15 |
| Паяный ПТО | Хладагент / Вода (гликоль) | 2000–4000 | 3–8 |
| КТО (1 ход) | Вода / Вода | 600–1200 | 10–20 |
| КТО (2 хода) | Вода / Вода | 800–1600 | 10–20 |
| КТО (пар / вода) | Пар / Вода | 1500–3500 | 20–40 |
| Разборный ПТО wide-gap | Масло / Вода | 300–800 | 15–30 |
| Спиральный | Шлам / Вода | 500–1500 | 10–20 |
где: F (м²) — площадь; Q (Вт) — тепловая нагрузка; k (Вт/м²·К) — к-т теплопередачи; LMTD (К) — среднелог. темп. напор.
Пример: Q=100 кВт, k=4000, LMTD=10°C → F = 100000 / (4000×10) = 2,5 м²
Для точного расчёта площади поверхности и подбора типоразмера — тепловой расчёт теплообменника и что такое LMTD и как его считать. Бесплатный подбор от инженеров S22 — оставьте заявку.
