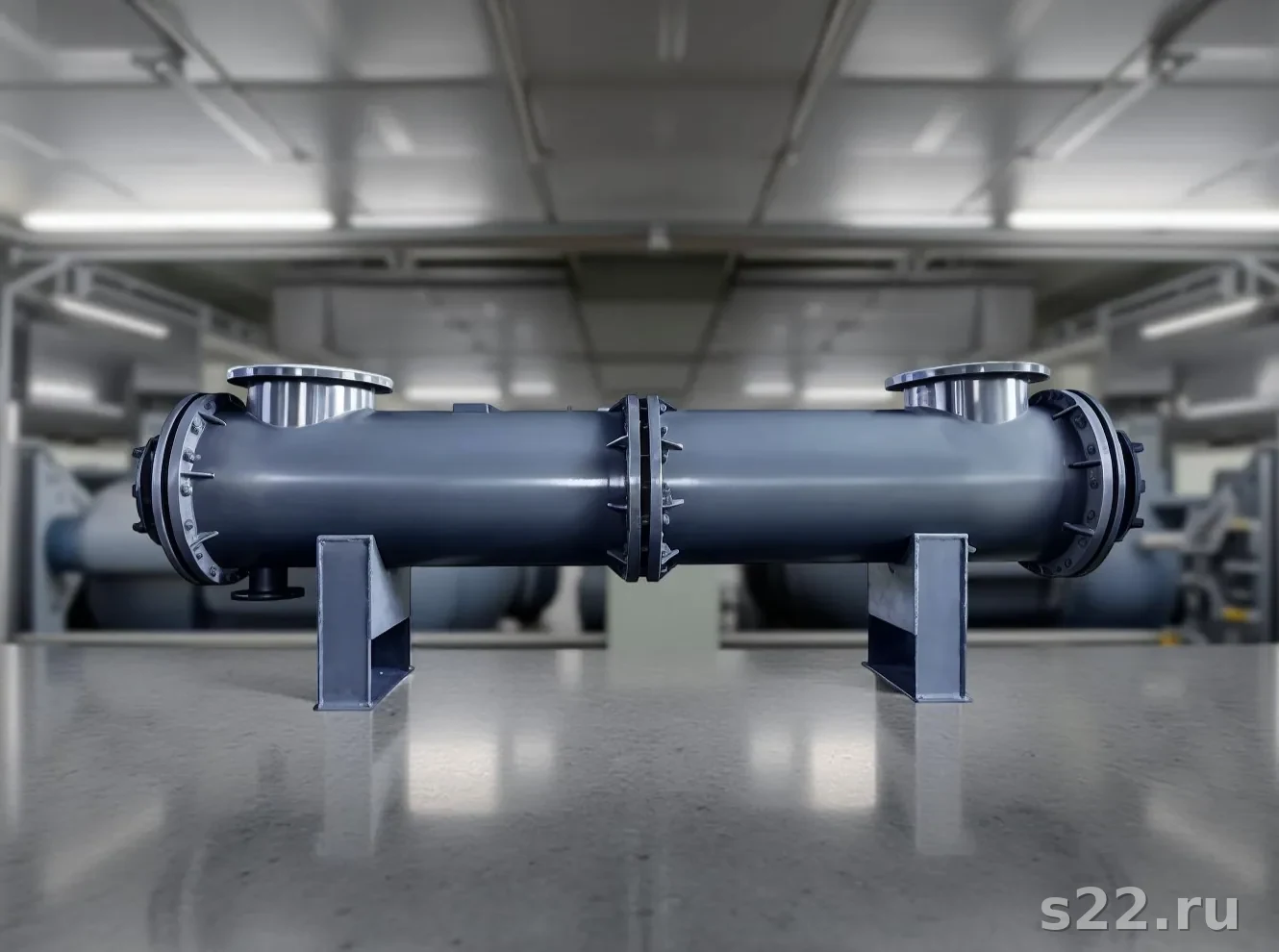

1. Устройство конденсатора ккв
ккв — кожухотрубный конденсатор вертикального исполнения с компенсатором температурных расширений на кожухе по ГОСТ 15122-79. Аббревиатура: к — конденсатор, к (строчная) — компенсатор, в — вертикальный.
Конструктивно ккв состоит из цилиндрического кожуха, установленного вертикально на опорные стойки или фундамент. Трубный пучок с неподвижными трубными решётками расположен внутри кожуха. На кожухе смонтирован компенсатор (линзовый или сильфонный), который компенсирует разницу тепловых расширений кожуха и трубного пучка при нагреве.
Паровой или хладагентный штуцер расположен в верхней части кожуха. Конденсат собирается в нижней части и отводится через нижний дренажный штуцер. Охлаждающая вода движется внутри трубок снизу вверх (при противотоке) или по схеме с несколькими ходами.
Элемент кожуха ккв, допускающий осевые деформации. Линзовый компенсатор — одна или несколько стальных линз (давление до 25 МПа, ход 2–15 мм). Сильфонный компенсатор — гофрированный цилиндр (давление до 2.5 МПа, ход до 100 мм).
Оба конца трубного пучка жёстко закреплены в трубных решётках, которые приварены (или зафланцованы) к кожуху. Компенсатор на кожухе обеспечивает свободу осевых деформаций пучка относительно кожуха без необходимости плавающей головки.
2. Отличия от КНВ и ккг
Понимание отличий ккв от ближайших аналогов — КНВ (без компенсатора, вертикальный) и ккг (с компенсатором, горизонтальный) — позволяет правильно выбрать тип аппарата под конкретные условия.
| Параметр | КНВ | ккв | ккг |
|---|---|---|---|
| Ориентация | Вертикальная | Вертикальная | Горизонтальная |
| Компенсатор | Нет | Да (на кожухе) | Да (на кожухе) |
| ΔT кожух–пучок | до 50 °C | 50–100 °C | 50–100 °C |
| Площадь пола | Малая | Малая | Большая |
| Дренаж конденсата | Самотёк вниз | Самотёк вниз | Требует уклона |
| Доступ к трубным решёткам | Верх/низ | Верх/низ | Торцы (удобно) |
| Стоимость vs КНВ/КНГ | ×1.0 | ×1.1–1.15 | ×1.1–1.15 |
3. Когда выбрать ккв
Конденсатор ккв оптимален в следующих ситуациях:
- Ограниченная площадь пола: вертикальное расположение занимает в 2–4 раза меньше места в плане, чем горизонтальный аппарат той же поверхности.
- Пар высокотемпературный: Tнас более 120–150 °C при охлаждающей воде 15–35 °C → ΔT превышает 50 °C → нужен компенсатор.
- Вертикальная паровая обвязка: пар подаётся сверху по вертикальному коллектору — прямой подвод без изгибов трубопровода.
- Самодренаж конденсата: нет необходимости в дренажных насосах и уклоне трубопроводов конденсата.
- Компоновка в этажерке: несколько аппаратов в ряд по вертикали на высотной стойке.
| Сценарий | Рекомендация | Обоснование |
|---|---|---|
| Пар 180 °C, вода 25 °C, ΔT=130 °C | КП (плавающая головка) | ΔT выше порога для ккв |
| Пар 130 °C, вода 20 °C, ΔT=85 °C | ккв или ккг | ΔT в диапазоне компенсатора |
| Пар 100 °C, вода 30 °C, ΔT=50 °C | КНВ (вертикальный) | ΔT на границе — можно без компенсатора |
| Фреон R134a, 50 °C конд., вода 20 °C | ккв или КНВ | ΔT 30 °C — без компенсатора достаточно |
| Площадка 1.5×1.5 м, L аппарата 4 м | ккв | Вертикаль компактнее в плане |
4. Гравитационный дренаж конденсата в ккв
Одно из ключевых преимуществ вертикального исполнения — гравитационный (самотёчный) дренаж конденсата. Конденсат, образующийся на поверхности трубок, стекает вниз под действием силы тяжести без дополнительных насосов.
Это важно по нескольким причинам:
- Исключает застой конденсата в нижней части аппарата, что снижает риск гидравлических ударов и коррозии под конденсатом.
- При вакуумной конденсации (ниже атмосферного давления) самотёчный дренаж особенно важен, так как насосы в вакуумной системе сложны и ненадёжны.
- Упрощает обвязку: не нужен уклон горизонтальных конденсатопроводов.
5. Расчёт тепловых расширений: когда нужен ккв вместо КНВ
Расчёт осевого удлинения кожуха относительно трубного пучка выполняется по формуле:
ΔL = α · L · ΔT, где α — коэффициент линейного расширения стали (12·10⁻⁶ 1/°C), L — длина аппарата (м), ΔT — разность средних температур кожуха и пучка (°C).
Пример: конденсатор ккв, L = 3.5 м, пар 130 °C, вода 25–45 °C. Средняя температура пучка ≈ 35 °C, кожуха ≈ 120 °C. ΔT ≈ 85 °C.
ΔL = 12·10⁻⁶ × 3.5 × 85 = 3.57 мм.
Компенсатор должен воспринять не менее 3.57 мм × 1.5 (запас) = 5.4 мм хода. Линзовый компенсатор (ход 5–8 мм/линзу) справляется с одной линзой.
| ΔT, °C | L = 2 м | L = 3 м | L = 4 м | L = 6 м |
|---|---|---|---|---|
| 50 | 1.2 мм | 1.8 мм | 2.4 мм | 3.6 мм |
| 70 | 1.7 мм | 2.5 мм | 3.4 мм | 5.0 мм |
| 90 | 2.2 мм | 3.2 мм | 4.3 мм | 6.5 мм |
| 110 | 2.6 мм | 3.9 мм | 5.3 мм | 7.9 мм |
Ссылки по теме: конденсатор ккг — компенсатор на кожухе, КНГ — когда выбирать.
↑ К оглавлению6. Монтаж конденсатора ккв
Монтаж вертикального конденсатора ккв имеет специфику по сравнению с горизонтальным аппаратом.
6.1 Требования к фундаменту и опорам
- Фундамент или опорная стойка должны воспринимать полную нагрузку: масса аппарата + масса воды при гидроиспытании + динамическая нагрузка от вибрации.
- Вертикальность установки: не более 1 мм на 1 м высоты по уровню.
- Нижняя опора — жёсткая (несёт нагрузку); верхняя — направляющая (допускает осевое перемещение от теплового расширения).
6.2 Обвязка трубопроводов
- Паровой ввод сверху или в верхней трети кожуха — прямой, без уклонных карманов.
- Конденсатный выход снизу — через конденсатоотводчик в конденсатную магистраль.
- Водяной ввод снизу, вывод сверху (противоток) для максимального LMTD.
- Компенсатор кожуха должен быть свободен: не допускать хомутов, кронштейнов, жёстких опор в зоне компенсатора.
6.3 Высотный доступ
Для обслуживания ккв необходим доступ минимум на трёх отметках: нижней (дренаж, осмотр нижней крышки), средней (осмотр компенсатора), верхней (открытие верхней крышки, замена трубного пучка). Предусмотрите постоянные площадки обслуживания или монорельс для подъёма крышки.
↑ К оглавлению7. Применение ккв: котельные, ТЭЦ, химия
Конденсатор ккв широко применяется в следующих отраслях:
| Отрасль | Типовое применение | Параметры пара |
|---|---|---|
| Котельные и ТЭЦ | Конденсация пара после редукционно-охладительных установок | 0.4–1.2 МПа, 150–190 °C |
| Химическая промышленность | Конденсация паров растворителей, дистилляция | 0.1–0.6 МПа, 80–160 °C |
| Пищевая промышленность | Конденсация пара в выпарных установках | 0.05–0.2 МПа, 80–120 °C |
| Холодильная техника | Конденсация аммиака или хладагентов | 0.8–2.5 МПа, 30–60 °C |
| Нефтепереработка | Конденсация лёгких фракций при высоких ΔT | 0.3–1.5 МПа, 100–200 °C |
Смотрите также: полный гид по кожухотрубным конденсаторам, конденсатор чиллера, применение в холодильной технике.
↑ К оглавлению8. Обслуживание и диагностика ккв
Техническое обслуживание конденсатора ккв включает операции, специфичные для вертикального аппарата с компенсатором.
Регламент ТО
- Ежеквартально: визуальный осмотр компенсатора (трещины, вмятины, следы течей), проверка дренажного штуцера, контроль показаний манометров и термометров.
- Раз в год: гидравлическое испытание (1.25×рабочее давление), осмотр трубных решёток с верхней площадки, ультразвуковая толщинометрия кожуха в зоне компенсатора.
- Раз в 3–5 лет: механическая чистка трубок (ёрш или высоконапорный водой), осмотр состояния вальцовки трубок в решётках, замена компенсатора при выработке циклов.
Диагностика компенсатора
- Акустическая эмиссия — обнаруживает развивающиеся трещины без остановки аппарата.
- Тепловизионная съёмка — аномальные зоны нагрева вблизи компенсатора указывают на течи пара.
- Визуальный осмотр: соляные отложения, следы конденсации пара на кожухе в зоне компенсатора.
Подробнее: обслуживание и чистка конденсаторов, неисправности и диагностика конденсаторов.
↑ К оглавлению9. Кейсы из практики
Кейс 1: Котельная 3 МВт, замена КНВ на ккв
Условия: пар 160 °C (0.7 МПа), вода охлаждения 15–45 °C, ΔT = 115 °C. Существующий КНВ трескался в зоне вальцовки трубок каждые 14–18 месяцев. Замена на ккв с линзовым компенсатором: ресурс аппарата — 8 лет до первого ремонта, экономия на внеплановых остановках — порядка 1.2 млн руб./год.
Кейс 2: Химический завод, конденсация паров толуола
Условия: пары толуола 125 °C, рассол −10 °C, ΔT = 135 °C. Вертикальный ккв с сильфонным компенсатором, трубки из 316L (коррозионная стойкость к толуолу). Площадь установки сокращена в 3.2 раза по сравнению с горизонтальным вариантом. Эксплуатируется 6 лет без замены компенсатора.
Кейс 3: Молочный завод, выпарная установка
Условия: пар 110 °C (0.14 МПа), вода 20–38 °C, ΔT = 72 °C. Выбран ккв вместо КНВ по требованию технолога (защита от термических напряжений при частых пуск/остановах — до 4 раз в сутки). Компенсатор сильфонного типа с 10 000-цикловым ресурсом. Работает 4 года без замены, число плановых остановок: 0 (vs 3 у КНВ предыдущего поколения).
