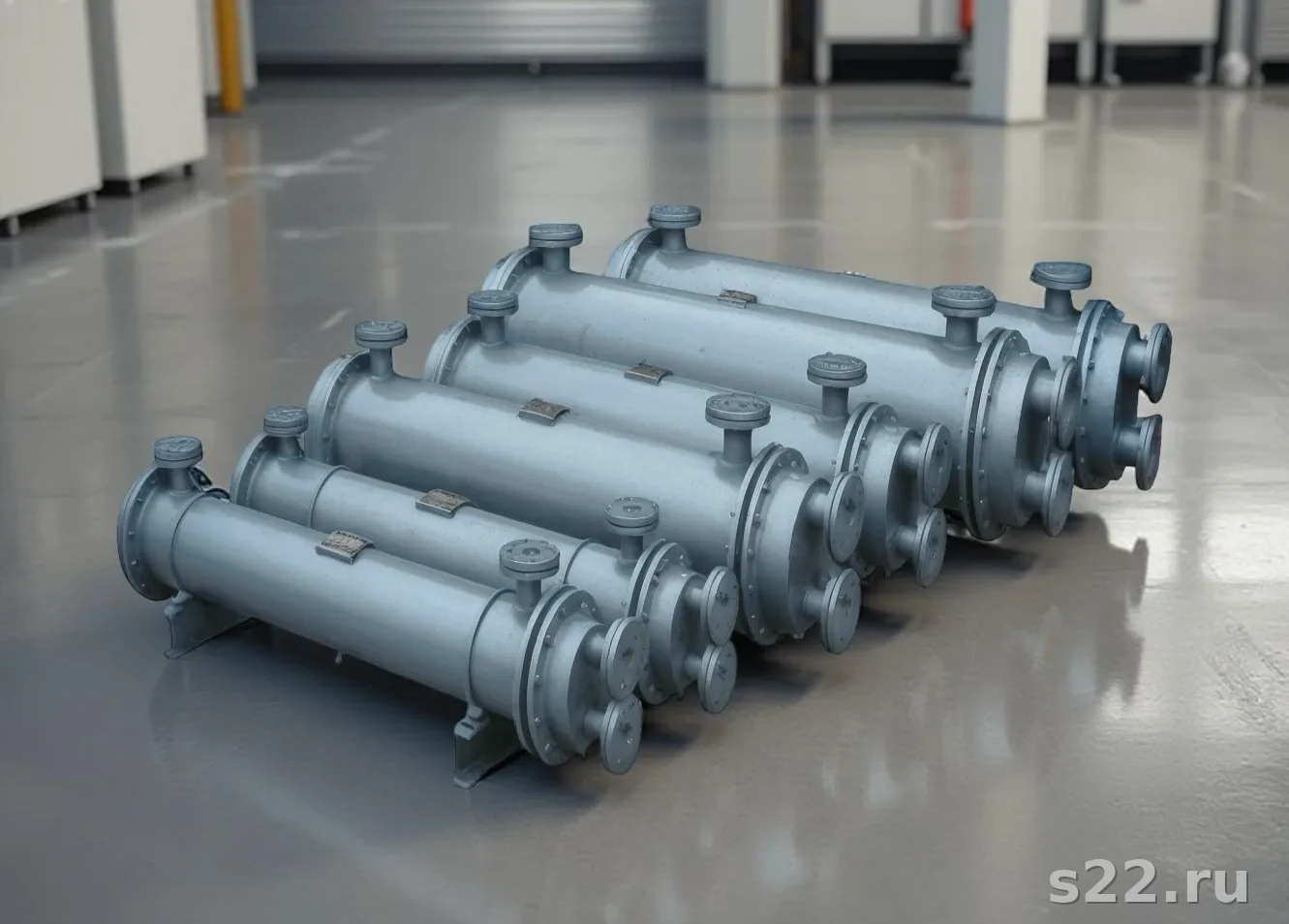

1. Устройство конденсатора КП
КП — кожухотрубный конденсатор с плавающей головкой по ГОСТ 15122-79. Одна трубная решётка (неподвижная, со стороны ввода охладителя) жёстко соединена с кожухом. Вторая решётка (плавающая) свободно перемещается вдоль оси кожуха под действием тепловых расширений трубного пучка.
Конструктивные элементы КП:
- Кожух — цилиндрический, горизонтальный или вертикальный, с патрубками для пара и конденсата (межтрубное пространство) или охлаждающего агента (трубное пространство).
- Трубный пучок — трубки закреплены в двух трубных решётках. Неподвижная решётка зафланцована к кожуху. Плавающая решётка с крышкой (плавающая головка) свободно перемещается внутри кожуха.
- Плавающая головка — трубная решётка с крышкой, уплотняемой болтовым соединением или специальными уплотнениями внутри кожуха. Включает обратную камеру для организации многоходового движения среды по трубному пространству.
- Перегородки кожуха — поперечные перегородки, направляющие поток пара в межтрубном пространстве и увеличивающие скорость теплоносителя.
Вторая трубная решётка с крышкой, обеспечивающая свободное осевое перемещение трубного пучка. По классификации TEMA соответствует типам T (pull-through bundle) и S (split-ring floating head). Тип T (TEMA-T) — пучок извлекается из кожуха без разборки; тип S — требует снятия кольца.
2. КП vs КНГ, КНВ, ккг, ккв: сравнение
| Параметр | КНГ/КНВ | ккг/ккв | КП |
|---|---|---|---|
| Компенсация ΔT | Нет (до 50 °C) | Компенсатор (50–100 °C) | Плавающая головка (без ограничений) |
| Извлечение пучка | Нет (частично) | Нет (частично) | Да (полное) |
| Чистка трубок снаружи | Затруднена | Затруднена | Полная |
| Сложность конструкции | Простая | Средняя | Сложная |
| Стоимость vs КНГ | ×1.0 | ×1.1–1.15 | ×1.3–1.5 |
| Рабочее давление | до 25 МПа | до 16–25 МПа | до 25 МПа |
| Типичная область | Коммунальные системы, ΔT до 50 °C | Котельные, химия, ΔT 50–100 °C | Нефтехимия, хим. производства, ΔT более 70 °C |
3. Когда выбрать КП
Конденсатор КП оправдан в следующих случаях:
- Высокое ΔT (более 70–100 °C): пар 200–400 °C при охлаждении водой 20–40 °C — только КП.
- Загрязняющие среды в межтрубном пространстве: нефтяные пары, пары растворителей, конденсаты с механическими примесями — необходима чистка трубок снаружи.
- Требования регламента ТО: нормы API, ASME, требования страховых компаний — полная инспекция трубного пучка при ревизии.
- Нефтепереработка и нефтехимия: стандарт отрасли (TEMA тип T или S) для всех высокотемпературных конденсаторов.
| Сценарий | Рекомендуемый тип | Обоснование |
|---|---|---|
| Пар 350 °C + вода 30 °C | КП | ΔT = 320 °C — только КП |
| Пар 160 °C + вода 25 °C | КП или ккг/ккв | ΔT = 135 °C — КП надёжнее |
| Пар 120 °C + вода 25 °C | ккг/ккв | ΔT = 85 °C — достаточно компенсатора |
| Конденсатор нефтяных паров | КП | Загрязнение снаружи — нужна полная чистка |
| Холодильный конденсатор фреон | КНГ или ккг | ΔT 20–50 °C, чистая среда — КП избыточен |
4. Тепловой расчёт конденсатора КП
Расчёт КП выполняется по тем же уравнениям, что и для других типов кожухотрубных конденсаторов:
Q = K × F × LMTD — тепловое уравнение. Q = G × r — тепловая нагрузка при конденсации (G — расход пара, r — скрытая теплота). LMTD = (ΔT1 − ΔT2) / ln(ΔT1/ΔT2) — среднелогарифмический напор. F = Q / (K × LMTD) — требуемая площадь теплообмена.
Специфика расчёта КП: в зоне плавающей головки возможна застойная зона, снижающая коэффициент теплоотдачи в межтрубном пространстве. Поправочный коэффициент F (поправка на ход потока) для КП при 2-ходовом трубном = 0.9–0.97 vs 1.0 для противотока. Это учитывается при выборе запаса площади теплообмена (обычно 10–15% запас).
Ссылки по теме: расчёт кожухотрубного конденсатора, гид по конденсаторам.
↑ К оглавлению5. Извлечение пучка и чистка трубок КП
Ключевое преимущество КП — полное извлечение трубного пучка для обслуживания.
Порядок извлечения пучка
- Отключить от коммуникаций, дренировать обе полости (трубное и межтрубное).
- Снять фиксированную крышку (со стороны неподвижной трубной решётки).
- Отсоединить крышку плавающей головки (в специальных конструкциях — отдельное кольцо).
- Выдвинуть трубный пучок в горизонтальном направлении на длину пучка + 0.5–1.0 м.
- Выполнить осмотр и чистку: ёршами или высоконапорной водой изнутри трубок; механически снаружи трубок (шабер, турбинные инструменты); химическая промывка при необходимости.
- Выполнить визуальный осмотр, дефектоскопию (ВТ-контроль трубок), осмотр вальцовки в решётках.
6. Монтаж конденсатора КП
Особенности монтажа КП по сравнению с КНГ/ккг:
- Площадка обслуживания: спланируйте зону извлечения пучка при проектировании помещения.
- Опоры: скользящая опора (седловая) допускает осевое смещение аппарата при нагреве — стандартно для КП.
- Обвязка: паровые и конденсатные патрубки на кожухе; водяные патрубки на неподвижной крышке — удобно для подключения без демонтажа трубопроводов при замене пучка.
- Контроль герметичности: в межкорпусном пространстве (между кожухом и плавающей головкой) предусмотрен дренажный/контрольный штуцер для обнаружения течи уплотнений головки без разборки.
7. Применение КП: нефтехимия, котельные, химия
| Отрасль | Применение | Параметры |
|---|---|---|
| Нефтепереработка | Конденсаторы верха ректификационных колонн | T = 180–380 °C, P = 0.3–5 МПа |
| Нефтехимия | Конденсация паров этилена, пропилена, бензола | T = 100–250 °C, P до 10 МПа |
| Котельные высокого давления | Конденсация пара 8–16 кгс/см² при воде 15–35 °C | T = 170–200 °C, ΔT = 130–170 °C |
| Химия | Конденсация паров растворителей (ацетон, DMF) | T = 80–160 °C, P = 0.1–1 МПа |
| Газопереработка | Конденсация ШФЛУ, пропана | T = 40–80 °C, P = 1.5–4 МПа |
Смотрите также: применение в химии и нефтегазе, конденсатор чиллера, компенсатор или плавающая головка: сравнение.
↑ К оглавлению8. Обслуживание и диагностика КП
Регламент обслуживания конденсатора КП:
- Ежеквартально: визуальный осмотр корпуса и фланцевых соединений, проверка показаний контрольно-измерительных приборов, осмотр контрольного штуцера плавающей головки.
- Раз в год: гидравлическое испытание по паспорту, осмотр трубок через неподвижную крышку.
- Раз в 3–4 года: полное вскрытие, извлечение пучка, механическая чистка, ВТ-контроль трубок, проверка уплотнений плавающей головки, осмотр вальцовки трубок в обеих решётках.
Смотрите: обслуживание и чистка конденсаторов, неисправности и диагностика конденсаторов.
↑ К оглавлению9. Кейсы из практики
Кейс 1: Нефтеперерабатывающий завод, верхний конденсатор колонны
Условия: пары бензина 210 °C (0.8 МПа), охлаждающая вода 30–50 °C, ΔT = 160 °C. Старый ккг выходил из строя каждые 10–14 месяцев (трещины компенсатора). Замена на КП TEMA-T: плановые ревизии раз в 4 года, течей нет, срок эксплуатации текущей единицы — 9 лет.
Кейс 2: Котельная 5 МВт, конденсация пара 1.0 МПа
Условия: пар 183 °C (1.0 МПа), вода 15–40 °C, ΔT = 143 °C. Выбран КП вместо ккг из-за требований страховщика к полной ревизии трубных пучков раз в 5 лет. Конденсатор КП-800Г-10 эксплуатируется 7 лет: 1 полная ревизия с извлечением пучка, выявлена и устранена утечка в 3 трубках (заглушка), аппарат возвращён в работу за 2 дня.
Кейс 3: Химический завод, конденсация паров ацетона
Условия: пары ацетона 80 °C (вакуум 0.05 МПа), рассол −15 °C, ΔT = 95 °C, загрязняющие примеси в парах. Трубки из 316L, кожух — Ст.3. КП вертикального исполнения: ΔT в границе ккв, но выбран КП из-за потребности в механической чистке трубок снаружи (полимерные отложения). 5 лет без аварийных остановов.
