Что такое холодильник ХНГ/ХНВ и где применяется
Эта серия аппаратов — рабочая лошадка российской промышленности. В отличие от теплообменников ТН (общего назначения), холодильники ХНГ и ХНВ оптимизированы именно для задач охлаждения: их рассчитывают на устойчивую работу с большим температурным напором (Δt = 30-80°C), на разные коэффициенты расширения сред с одной стороны компенсируемые жёсткостью самой конструкции (для малых длин до 4 метров) и на гидравлическую нагрузку со стороны охлаждающей воды 0,15-0,40 МПа.
Главное отличие от аппаратов с компенсатором или плавающей головкой — жёсткое крепление труб к решёткам без какой-либо компенсации температурных деформаций. Это делает конструкцию проще и дешевле, но накладывает ограничение: максимальная разность температур между трубами и кожухом не должна превышать 30-50°C. Если превышает — нужен компенсатор (марка ХК) или плавающая головка (марка ХП). Подробно эти варианты разобраны в нашей подборке «кожухотрубный холодильник» — материнской статье этого цикла.
Типовые области применения ХНГ и ХНВ:
- Охлаждение масла гидравлических станций, маслосистем компрессоров, турбогенераторов (Q = 50-1200 кВт)
- Промежуточные холодильники компрессоров (между ступенями сжатия воздуха или газа)
- Охлаждение технологических жидкостей в химии (растворы кислот, щелочей, водные эмульсии)
- Конденсаторы аммиачных холодильных машин ХМ-ФВ (R717) — НИЗКОЕ давление, требуют сталь 09Г2С
- Конденсаторы фреоновых ЧВУ и ВКА (R134a, R410a, R407c)
- Охлаждение оборотной воды ЦОД (data center) перед подачей в чиллеры или градирни
- Охлаждение продукта нефтепереработки, нефтехимии (бензин, дизель, ВГО)

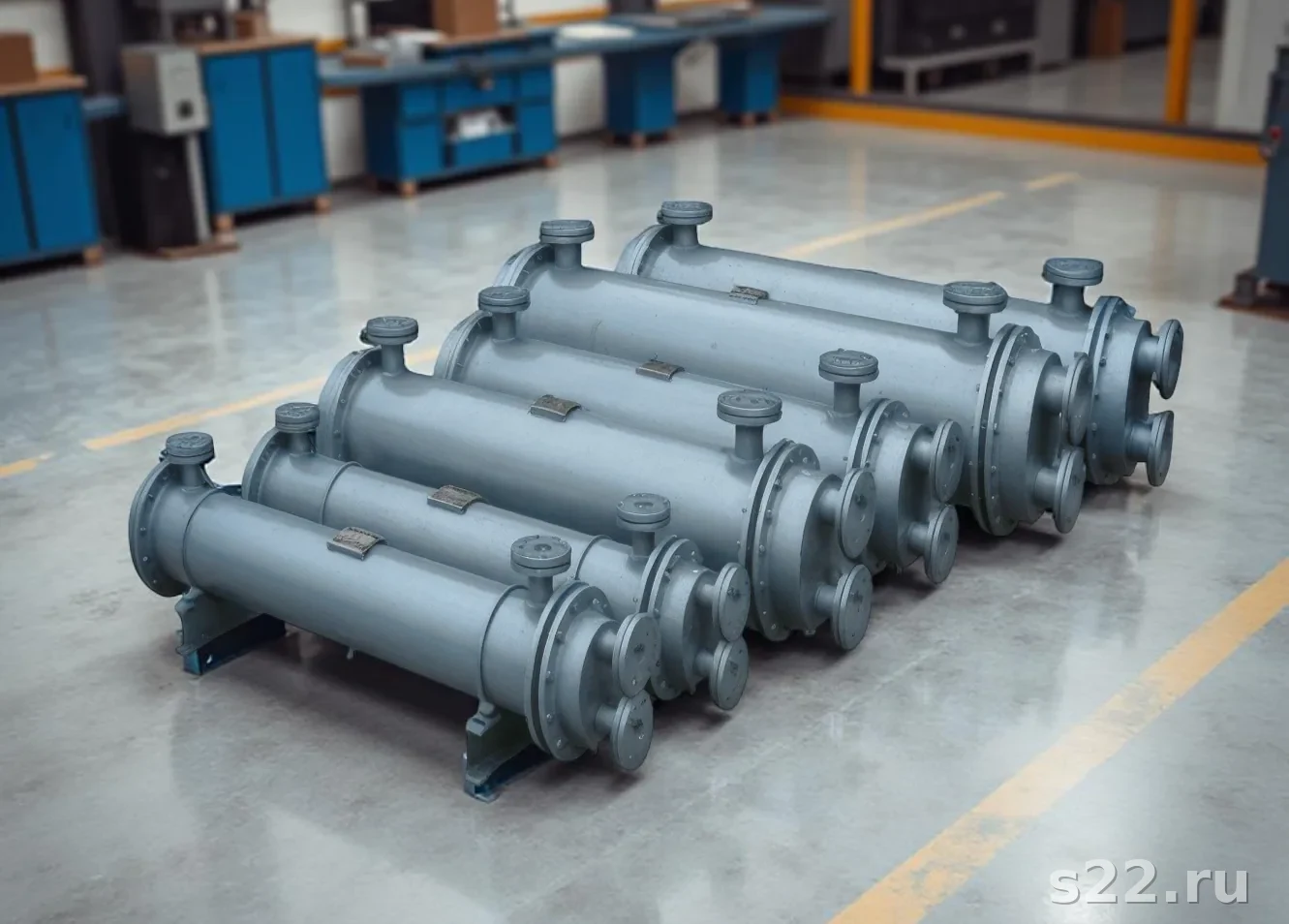

Конструкция: кожух, пучок, решётки, перегородки
Аппарат ХНГ/ХНВ состоит из 6 основных узлов: кожух, трубный пучок, две трубные решётки, передняя и задняя крышки (водяные камеры), сегментные перегородки в межтрубном пространстве, штуцеры подачи/отвода сред. Дополнительно в крышки могут устанавливаться продольные перегородки для деления потока на 2, 4 или 6 ходов по трубному пространству.
Кожух
Цилиндр диаметром 159, 273, 325, 400, 500, 600, 800, 1000, 1200, 1400 мм по ГОСТ 15122-79. Материал — Ст3сп5 для давлений до 1,6 МПа и температур до 200°C, 09Г2С для повышенных параметров, 12Х18Н10Т (AISI 321) — для агрессивных сред со стороны межтрубного пространства. Толщина стенки 4-16 мм в зависимости от диаметра и расчётного давления, рассчитывается по ГОСТ 14249-89.
Трубный пучок
Трубы диаметром 16×1,5, 20×2,0, 25×2,0, 25×2,5, 38×2,5 мм по ГОСТ 9941-81 (нержавеющие) или ГОСТ 8734-75 (углеродистые). Длина 1000, 1500, 2000, 3000, 4000, 6000, 9000 мм. Расположение труб в решётке — по треугольнику со стороной 1,25·d_тр (стандарт) или по квадрату 1,32·d_тр (для тяжёлых загрязняющих сред — упрощает механическую чистку). Подробно про геометрию пучка — в статье сколько ходов в трубном пучке.
Трубные решётки
Толщина 24-95 мм в зависимости от диаметра кожуха и давления. Материал — Ст20 или 09Г2С (углеродистые), 12Х18Н10Т (нержавеющие), биметалл Ст20+12Х18Н10Т (плакированная толщиной 5-8 мм со стороны агрессивной среды — дешевле сплошной нержавейки на 30-45%). Способ крепления труб к решёткам в ХНГ/ХНВ — приварка по периметру + развальцовка для обеспечения плотности и прочности. Шов проверяется методом капиллярного контроля (ПВК) или вихретокового контроля.
Сегментные перегородки
В межтрубном пространстве ставятся сегментные перегородки высотой 75% от диаметра кожуха (cut 25%) с шагом 0,2-1,0 от D_кожуха. Назначение — турбулизация потока, увеличение коэффициента теплоотдачи α_межтр в 1,8-3,5 раза по сравнению с продольным течением. Альтернативные конфигурации: спиральные перегородки helical baffles (для аппаратов F > 50 м² — снижают ΔP на 30-45%) и роды rod baffles (для вибрационно-нагруженных аппаратов).
ХНГ или ХНВ: сравнение и критерии выбора
Базовая разница — ориентация аппарата в пространстве. Конструкция и расчёт по теплообмену идентичны. Но за этой простой разницей стоят 8 практических факторов, которые определяют выбор. Подробный разбор каждого — в нашей статье «вертикальный или горизонтальный кожухотрубный».
| Критерий | ХНГ (горизонтальный) | ХНВ (вертикальный) |
|---|---|---|
| Занимаемая площадь | 4-8 м² пола на аппарат F=50 м² | 0,8-1,4 м² пола (но 5-9 м высоты) |
| Стекание конденсата | Только через сепаратор/сифон | Гравитационное, естественное |
| Чистка пучка | Выкатывание пучка вбок (нужна площадка) | Доступ сверху, проще механически |
| Захват пара/газа | Возможен унос в верхние штуцеры | Чистое разделение фаз |
| K теплопередачи (вода/масло) | 220-380 Вт/м²·К | 240-410 Вт/м²·К (+5-8%) |
| Монтаж и крепление | На опорах, фундамент простой | На лапах + растяжки, монтаж сложнее |
| Цена готового аппарата | Базовая | +8-15% за крепления и монтаж |
| Применение | Компрессорные, нефтехимия, гидростанции | ЦОД, аммиачные машины, фарма |
Когда выбирают ХНГ: большая площадь машинного зала, нужен низкий центр тяжести (сейсмические зоны 7-9 баллов), много аппаратов в линию, ремонт пучка с боковой стороны планируется как штатная операция, среда без фазовых переходов.
Когда выбирают ХНВ: мало площади пола (типичная история ЦОД и тесных компрессорных), нужно гравитационное стекание конденсата, среда сильно загрязняющая (требует частой чистки), есть фазовый переход газ → жидкость (конденсатор), нужно естественное разделение фаз.
Расчёт тепловой мощности и площади
Расчёт ХНГ/ХНВ строится по классической формуле теплопередачи:
Q — тепловая мощность (Вт), K — коэффициент теплопередачи (Вт/м²·К), F — площадь поверхности теплообмена (м²), Δtср — среднелогарифмический температурный напор (К).
Δtср для противотока считается как Δtср = (Δtб − Δtм) / ln(Δtб/Δtм), где Δtб и Δtм — большая и малая разности температур на концах аппарата. Если Δtб/Δtм < 1,7, можно пользоваться упрощённой формулой Δtср ≈ (Δtб + Δtм)/2 — погрешность не больше 4%.
Для прямотока и многоходовых схем (типично для ХНГ — 2, 4, 6 ходов по трубам) вводится поправочный коэффициент F_t от 0,75 до 0,98, считается по графикам ГОСТ Р 53686-2009 или Bell-Delaware method. Для большинства практических задач F_t = 0,88-0,94.
Коэффициенты K по типовым парам сред
| Среды (горячая / холодная) | K, Вт/м²·К | Примечание |
|---|---|---|
| Вода / вода | 1800-2800 | Идеальный случай, мин. термосопротивления |
| Пар / вода | 3500-5500 | Конденсация плёночная, высокий α_пар |
| Масло (вязкое) / вода | 200-450 | Ламинар. режим масла, нужны турбулизаторы |
| Газ (низкое P) / вода | 50-180 | Низкий α_газ, нужно много F |
| Газ (высокое P) / вода | 250-650 | α_газ повышается с давлением |
| Аммиак R717 / вода | 900-1600 | Конденсация на трубах со стороны NH3 |
| Фреон R134a / вода | 700-1100 | Зависит от перегрева и переохлаждения |
| Бензин/керосин / вода | 320-580 | Нефтехимия, оборотная вода |
Пример расчёта: маслохолодильник компрессора
Задача: охладить масло маслосистемы воздушного винтового компрессора Atlas Copco GA 250 со 75°C до 45°C, расход масла 18 м³/ч, плотность 880 кг/м³, теплоёмкость 1,95 кДж/кг·К. Охлаждающая среда — оборотная вода 28/35°C.
Шаг 1. Тепловая мощность Q = G × cp × ΔT = (18 × 880 / 3600) × 1,95 × 30 = 4,4 × 1,95 × 30 = 257 кВт.
Шаг 2. Расход воды G_в = Q / (cp,в × ΔT_в) = 257 / (4,19 × 7) = 8,77 кг/с ≈ 31,5 м³/ч.
Шаг 3. Δtср = ((75-35) − (45-28)) / ln(40/17) = (40 − 17) / 0,855 = 26,9°C.
Шаг 4. Принимаем K = 320 Вт/м²·К (масло/вода, со стандартными перегородками). Тогда F = Q / (K × Δtср × F_t) = 257000 / (320 × 26,9 × 0,92) = 32,5 м².
Шаг 5. Подбор аппарата: ХНГ 500 × 4000 мм, 4-ходовой, F = 33,8 м², 184 трубы Ø 20×2,0 мм, материал 09Г2С/12Х18Н10Т. Расчётное давление 1,6 МПа. Цена ≈ 1,15-1,35 млн ₽ (производитель Курганхиммаш или ПЗТО).
Материалы исполнения по средам
Правильный выбор материалов — это 60-70% долговечности аппарата. Сэкономили на трубах — через 3 года получили свищ и аварийную остановку. Заложили избыточный титан там, где хватало 12Х18Н10Т — переплатили в 4 раза. Базовое правило: материал выбирается по самой агрессивной из двух сред, по температуре, по требованиям к чистоте продукта (пищевая, фарма). Глубокий разбор материалов — в нашей статье «материалы по типам — 316L, CuNi, Ti».
| Среда | Материал труб | Материал кожуха | Срок службы |
|---|---|---|---|
| Подпитанная городская вода / масло чистое | Сталь 20, 08Х18Н10 | Ст3сп5 | 15-20 лет |
| Оборотная вода с градирней / газ воздух | 12Х18Н10Т, латунь Л63 | Ст3сп5, 09Г2С | 10-15 лет |
| Морская/солёная вода | МНЖМц 30-1-1 (мельхиор), ВТ1-0 (титан) | 09Г2С с эпоксидным покрытием | 20-30 лет |
| Аммиак R717 / вода | Сталь 20, 09Г2С (Cu и Cu-сплавы ЗАПРЕЩЕНЫ) | 09Г2С | 20-30 лет |
| Фреон R134a, R410a / вода | М1р (медь), Л63 (латунь) | Ст3сп5 | 15-25 лет |
| Растворы кислот/щелочей | 12Х18Н10Т, 316L, 904L, 2205 | 12Х18Н10Т или биметалл | 10-18 лет |
| Нефтепродукты (бензин, керосин, ВГО) | Сталь 20, 09Г2С | 09Г2С | 12-18 лет |
| Высокотемп. пар, перегретый газ (>300°C) | 15Х5М, 12Х1МФ | 09Г2С, 12МХ | 15-20 лет |
Среди российских поставщиков труб — Челябинский трубопрокатный завод (ЧТПЗ), Первоуральский новотрубный (ПНТЗ), Никопольский завод. Импорт — Tubacex (Испания), Sandvik (Швеция), Sumitomo (Япония) — практически недоступен с 2022 г. Российские производители ХНГ/ХНВ — Курганхиммаш, Тамбовский завод, ПЗТО (Подольск), Уралхиммаш, ЭТРА, Завод Прометей — закрывают практически весь спектр задач.
Реальные примеры применения
Пример 1. ЦОД на 4 МВт IT-нагрузки — ХНВ 800×6000
Объект: коммерческий дата-центр в Подмосковье, 4 МВт IT-нагрузки в зале, 16 шкафов по 250 кВт. Контур охлаждения: чиллер ClimaVeneta NX/H 1604 (PUE 1,35) → промежуточный теплообменник → градирня BAC VTL-150. Проблема: первичный пластинчатый ТА Sondex S65 забивался шламом из оборотной воды за 8-10 недель, требовал разборки и химической чистки.
Решение: замена пластинчатого Sondex на кожухотрубный ХНВ 800 × 6000 мм, F = 142 м², трубы 25×2 мм из 12Х18Н10Т, 480 шт., 4 хода по трубам. Расчётная мощность Q = 1,8 МВт при Δtср = 8,5°C, K = 1480 Вт/м²·К. Вертикальное исполнение выбрано из-за дефицита площади (4,5 м² пола вместо 12 м² у горизонтального аналога). Стоимость аппарата — 2,85 млн ₽, монтаж 380 тыс. ₽. Производитель — ПЗТО (Подольск). Срок поставки 11 недель. Регламент чистки — 1 раз в 9-12 месяцев механическим способом сверху, простой 4-6 часов.
Пример 2. Аммиачная компрессорная мясокомбината — ХНГ 600×4000
Объект: мясоперерабатывающий комбинат в Брянской области, низкотемпературные склады −24°C, аммиачные винтовые компрессоры ВХ-350/16. Задача — промежуточный охладитель аммиака между II и III ступенью сжатия, Q = 720 кВт.
Решение: ХНГ 600 × 4000 мм, F = 48 м², 268 труб 20×2 мм из стали 20 (медные сплавы для аммиака запрещены — образуют аммиакаты Cu), кожух 09Г2С, расчётное давление 1,6 МПа. Конструкция — без компенсатора (расчётная разность температур стенок труб и кожуха 24°C — в допустимом диапазоне). Цена 1,42 млн ₽, производитель Курганхиммаш. Срок службы при правильной эксплуатации — 22-25 лет. Чистка не нужна (аммиак сам по себе чистит контур, обеспечивает межрегламентный пробег 5-7 лет).
Пример 3. Маслоохладители турбогенератора ТЭЦ — 4× ХНВ 500×3000
Объект: ТЭЦ-21 Мосэнерго, турбогенератор Т-100/120-130, маслосистема на турбинном масле Тп-22С. Q = 4 × 380 кВт. Охлаждение масла со 65°C до 45°C оборотной водой 25/32°C.
Решение: 4 параллельных аппарата ХНВ 500 × 3000 мм (резервирование 100%), F = 24 м² каждый. Вертикальное исполнение — для удобной чистки сверху без демонтажа аппарата (важно для непрерывной работы ТЭЦ). Материал кожуха 09Г2С, трубы 25×2 мм из 12Х18Н10Т (оборотная вода Москвы — повышенная минерализация). Турбулизаторы внутри труб дают K = 360 Вт/м²·К (+45% к гладкой трубе). Производитель — Уралхиммаш, цена 4 × 980 тыс. ₽. Срок поставки 14 недель.
Пример 4. Холодильник продукта на нефтехимическом производстве — ХНГ 1000×6000
Объект: нефтехимический завод в Татарстане, узел получения МТБЭ. Охлаждение реакционной смеси с 120°C до 55°C перед сепаратором, расход 85 т/ч, Q = 4,8 МВт.
Решение: ХНГ 1000 × 6000 мм, F = 215 м², трубы 25×2,5 мм из 12Х18Н10Т (864 шт.), кожух 09Г2С, расчётное давление 2,5 МПа, 6 ходов по трубам, спиральные перегородки helical baffles (снижение ΔP на 38% против сегментных). Поставщик — Завод Прометей (Самара), цена 4,2 млн ₽, проект и расчёт по ASME VIII Div.1 + ГОСТ 14249-89. Срок поставки 18 недель (включая ВИК, УЗК, гидроиспытания 1,25 P_расч).
Российские vs импортные аналоги
До 2022 г. российский рынок кожухотрубных холодильников на 30-40% покрывался импортом — Alfa Laval Olmi, Kelvion Searchline, Funke, GEA, Sondex (кожухотрубные линейки). После санкций ситуация изменилась: прямой импорт из ЕС практически прекратился, осталась торговля через параллельный канал (Турция, Казахстан, ОАЭ) с наценкой 35-60% и сроком 4-7 месяцев.
| Производитель | Страна | Доступность 2026 | Цена против РФ |
|---|---|---|---|
| Курганхиммаш | РФ | Прямой контракт, 8-12 нед | Базовая |
| Тамбовский завод | РФ | Прямой контракт, 10-14 нед | +0-8% |
| ПЗТО (Подольск) | РФ | Прямой контракт, 8-12 нед | +5-12% |
| Уралхиммаш | РФ | Прямой контракт, 12-16 нед | +5-15% |
| РИДАН (б. Danfoss РФ) | РФ | Через дилеров, 10-14 нед | +15-25% |
| ЭТРА | РФ | Через дилеров, 8-12 нед | +10-20% |
| Alfa Laval Olmi | Италия | Параллельный, 18-26 нед | +45-60% |
| Kelvion Searchline | Германия | Параллельный, 20-28 нед | +50-70% |
| Funke | Германия | Параллельный, 18-24 нед | +40-55% |
| GEA | Германия | Параллельный, 22-30 нед | +55-75% |
| Sondex (кожухотруб.) | Дания/Alfa Laval | Параллельный, 20-28 нед | +50-65% |
Для критических объектов с длинным циклом эксплуатации (нефтехимия, ТЭЦ, фарма) сейчас стандарт — российский производитель с поставкой 10-14 недель и понятным сервисом. Для типовых компрессорных и гидростанций — Курганхиммаш и ПЗТО закрывают 90% задач по цене и срокам. Подробное сравнение с пластинчатыми аналогами — в материале кожухотрубный или пластинчатый.
Типовые ошибки при выборе и эксплуатации
За 18 лет работы инженеры S22 собрали базу из 250+ кейсов ошибок проектирования и эксплуатации ХНГ/ХНВ. Полный разбор 15 самых частых — в материале «ошибки выбора типа — 15 кейсов». Здесь — топ-6, которые встречаются у 70% заказчиков.
- Игнорирование запаса на загрязнение R_f. Чистый расчёт K даёт идеал, который держится 2-3 месяца. После — слой накипи, биообрастания, шлама снижает K на 15-30%. Закладывайте R_f = 0,0002-0,0006 м²·К/Вт всегда.
- Жёсткое крепление труб при большой ΔT_стенок. Если разница температур стенок труб и кожуха > 50°C, ХНГ с неподвижными решётками будет рвать сварные швы за 2-4 года. Нужен компенсатор (ХК) или плавающая головка (ХП).
- Медные трубы в аммиачном контуре. Cu + NH3 образуют аммиакаты, медь разрушается, контур забивается продуктами реакции. Только сталь 20 или 09Г2С.
- Неправильное направление подключения. Прямоток вместо противотока снижает Δtср на 25-40% и требует увеличения F. Всегда противоток для одноходовых, перекрёстно-противоток для многоходовых.
- Отсутствие шламоуловителя на входе оборотной воды. Шлам и окалина забивают трубы за 6-12 месяцев, аппарат теряет 30-50% мощности. Сетчатый фильтр 0,8-1,2 мм или гидроциклон обязательны.
- Чистка реагентами без нейтрализации. После промывки кислотой требуется нейтрализация раствором кальцинированной соды 3-5%, иначе остатки кислоты разрушают трубные решётки и швы за 6-18 месяцев.
Диагностика и техобслуживание
Признаки проблем с холодильником ХНГ/ХНВ, при которых нужно делать диагностику:
- Рост перепада давления ΔP по тракту трубного или межтрубного пространства в 1,5+ раз — забивание
- Падение тепловой мощности на 15+% при тех же расходах — обрастание поверхности
- Появление воды в масле или масла в воде — пробой труб (свищ)
- Вибрация и стуки — обрыв крепления труб к перегородкам
- Локальный перегрев кожуха — частичное закупоривание ходов
Методы диагностики: вихретоковый контроль труб (ВТК) — находит свищи и утончения толщины до 10% от номинала; гидроиспытание под давлением 1,25 P_раб — выявляет негерметичность; эндоскопия трубного пространства — визуальная оценка обрастания и коррозии. Полная инструкция — в материале диагностика трубного пучка кожухотрубного теплообменника.
Стандарты, обозначения и документация
Полный набор обозначений по ГОСТ 15122-79 — наклон, давление, материал, исполнение крышек — разобран в нашей справочной статье типовые обозначения по ГОСТ. Базовая структура шифра:
ХНГ — холодильник с неподвижными решётками, горизонтальный
1000 — диаметр кожуха, мм
2,5 — расчётное давление, МПа
М1 — материальное исполнение № 1 (углеродистая сталь)
И — исполнение трубного пучка (И — нержавеющие трубы 12Х18Н10Т)
4 — количество ходов по трубному пространству
6000 — длина труб, мм
Документация на ХНГ/ХНВ при поставке включает: паспорт аппарата (форма по ПБ 03-584-03), сертификат соответствия ТР ТС 032/2013, акты ВИК и УЗК сварных швов, протокол гидроиспытаний 1,25 P_расч, расчёт прочности по ГОСТ 14249-89, схему строповки и монтажа. Для аппаратов категории «А» и «Б» (P > 1,6 МПа или T > 200°C) обязательна регистрация в Ростехнадзоре до пуска в эксплуатацию. Подробный гайд по стандарту — в статье ГОСТ 15122-79 теплообменники кожухотрубчатые.
