Медь, нержавеющая сталь, титан: как правильно выбрать материал трубок и кожуха. Виды коррозии, критерии совместимости с хладагентами и теплоносителями, способы защиты.

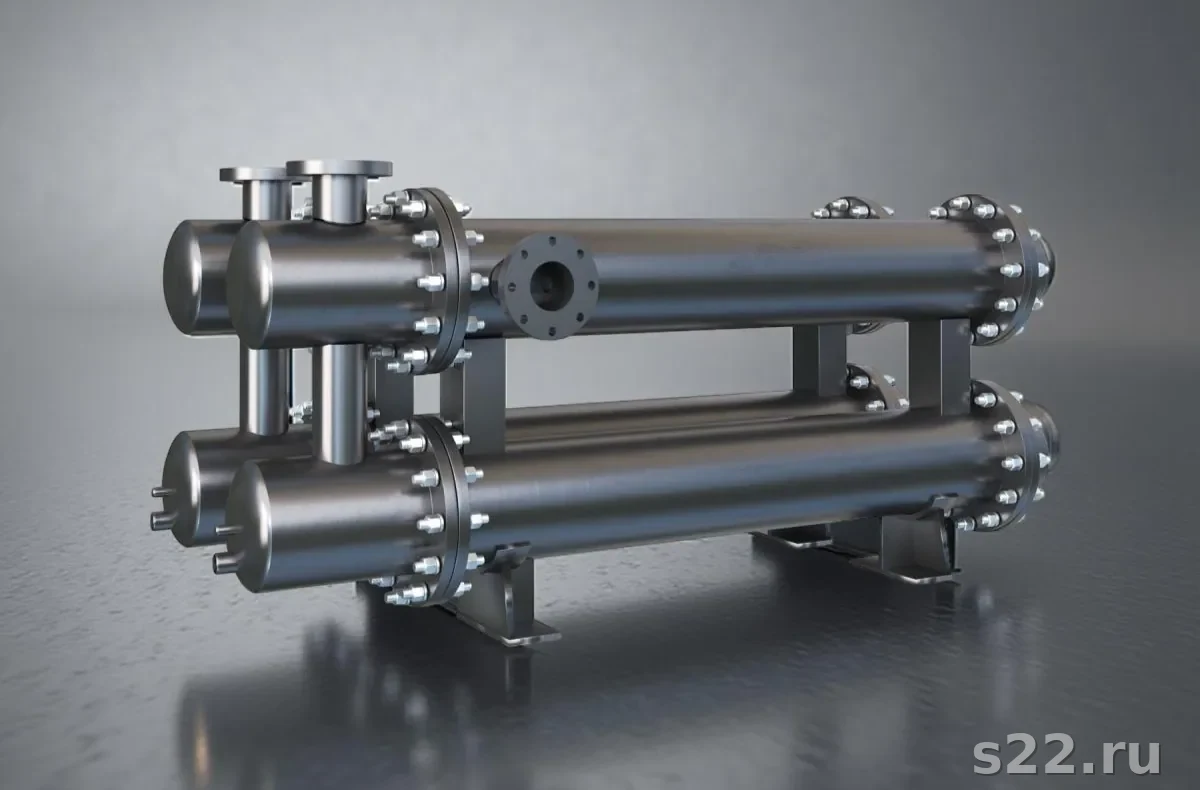

Кожухотрубный испаритель работает в условиях двойного контакта: с одной стороны — хладагент (R134a, R410A, аммиак, углекислота CO2), с другой — теплоноситель (вода, гликоль, рассол). Ошибка в выборе материала приводит к:
Материал трубок определяется теплоносителем (более агрессивной средой). Хладагент (R134a, R410A) совместим практически со всеми стандартными металлами (кроме меди + аммиак). Теплоноситель — вода, гликоль, рассол — часто является ограничивающим фактором.
Подробнее об общей конструкции испарителя читайте в нашей статье кожухотрубный испаритель: что это такое. О расчёте теплопередачи — в расчёте кожухотрубного испарителя.
Медь — традиционный материал для трубок испарителей в коммерческой холодильной технике. Применяется с 1940-х годов и остаётся стандартом для большинства чиллеров на фреонах.
390 Вт/(м·К) — в 24 раза выше нержавейки. Тонкостенные трубки (0,6–1,0 мм) — меньшее тепловое сопротивление стенки, лучший К.
Медные трубки на 30–50% дешевле нержавеющих, легче в изготовлении теплообменников. Компенсация за счёт большей площади не нужна.
При pH воды ниже 6,5 или Cl- выше 300 мг/л — питтинговая коррозия. Не рекомендуется для морской воды и промышленных стоков.
NH3 реагирует с медью, образуя тетраамминмедь — растворимые комплексы. Загрязняет масло, разрушает трубки. Аммиак + медь = авария.
| Стандарт | Тип | Диаметр, мм | Толщина стенки | Применение |
|---|---|---|---|---|
| ASTM B111 | Медь DHP (C12200) | 12–25 | 0,7–1,2 мм | Стандарт для чиллеров |
| EN 12449 | Cu-DHP R220 | 10–32 | 0,6–1,5 мм | Европейские чиллеры |
| ASTM B111 | Адмиралтейская латунь (C44300) | 16–38 | 1,0–2,0 мм | Повышенная коррозионная стойкость |
Нержавеющая сталь — выбор при повышенных требованиях к коррозионной стойкости: аммиачные системы, вода с высоким содержанием хлоридов, агрессивные гликолевые растворы.
AISI 316L содержит 2–3% молибдена — это ключевое отличие. Молибден повышает устойчивость к питтинговой коррозии в хлоридных средах. При Cl- более 200 мг/л — только 316L. AISI 304 — для менее агрессивных сред (Cl- до 200 мг/л). Суффикс L означает низкое содержание углерода (0,03%), что предотвращает сенсибилизацию при сварке.
| Параметр | AISI 304 | AISI 316L | Медь (для сравнения) |
|---|---|---|---|
| Теплопроводность, Вт/(м·К) | 16 | 15 | 390 |
| Предел прочности, МПа | 515 | 485 | 220 |
| Max Cl-, мг/л | 200 | 500–1000 | 300 |
| Совместимость с NH3 | Да | Да | Нет |
| Относительная стоимость | 1,4× | 1,7× | 1,0× |
| Ресурс (вода класса A) | 15–20 лет | 18–25 лет | 15–20 лет |
Ввиду низкой теплопроводности нержавеющих трубок при проектировании испарителей делают большую площадь поверхности (на 15–25%), компенсируя термическое сопротивление стенки. Это частично нивелирует разницу в стоимости.
Титан Grade 2 (Grade 1) — абсолютный чемпион по коррозионной стойкости. Защитная оксидная плёнка TiO2 обеспечивает практически нулевую коррозию в морской воде, хлоридных растворах, кислотах (кроме HF и конц. H2SO4).
| Параметр | Значение |
|---|---|
| Теплопроводность | 22 Вт/(м·К) |
| Прочность на разрыв | 345 МПа |
| Max Cl- | Не ограничено |
| Ресурс в морской воде | 20–30 лет |
| Относительная стоимость | 4–6× меди |
Испарители для чиллеров и тепловых насосов работают с различными хладагентами. Выбор материала должен быть совместим с конкретным хладагентом — это критично для надёжности системы.
| Хладагент | Медь | Нержавейка | Титан | Алюминий | Примечание |
|---|---|---|---|---|---|
| R134a | Да | Да | Да | Да | Нет ограничений |
| R410A | Да | Да | Да | Да | Нет ограничений |
| R32 | Да | Да | Да | Да | Нет ограничений |
| R717 (NH3) | Нет | Да | Да | Нет | Только сталь или нержавейка |
| R744 (CO2) | Да | Да | Да | Да | Высокое давление (до 130 бар) |
| R290 (пропан) | Да | Да | Да | Да | Требует взрывозащиты |
| R22 (устаревший) | Да | Да | Да | Осторожно | Хлорсодержащий — может атаковать Al |
При выборе испарителя для конкретного хладагента воспользуйтесь нашим калькулятором подбора испарителя — там учтены требования по совместимости материалов.
Понимание механизмов коррозии позволяет принять превентивные меры на этапе проектирования и эксплуатации. Рассмотрим три основных вида.
Питтинг — локальная коррозия в виде точечных язв (питтов) диаметром 0,1–2 мм, уходящих в глубину трубки. Самый опасный вид: трубка пробивается "сквозь", не разрушаясь снаружи.
| Фактор питтинга | Критическое значение | Действие |
|---|---|---|
| Хлориды (Cl-) | Более 200–300 мг/л (медь) | Заменить на нержавейку или добавить ингибиторы |
| pH воды | Ниже 6,5 | Нейтрализовать до pH 7,0–8,5 |
| Остаточный хлор | Более 1 мг/л | Дехлорирование или фильтрация угольным фильтром |
| Стоячая вода при остановке | Более 72 часов | Дренирование или наполнение азотом |
| Марганец (Mn) | Более 0,05 мг/л | Осаждение марганца при обработке воды |
Возникает при контакте разнородных металлов в электролите (воде). Более активный металл (анод) корродирует быстрее, более благородный (катод) — защищён.
| Пара металлов | Анод (корродирует) | Катод (защищён) | Интенсивность |
|---|---|---|---|
| Медь + углеродистая сталь | Сталь | Медь | Высокая |
| Нержавейка + углеродистая сталь | Углеродистая сталь | Нержавейка | Высокая |
| Нержавейка AISI 316 + AISI 304 | AISI 304 (менее благородна) | AISI 316 | Низкая |
| Алюминий + медь | Алюминий | Медь | Очень высокая |
| Титан + нержавейка | Нержавейка | Титан | Низкая |
Механическое разрушение поверхности скоростным потоком воды с взвешенными частицами или кавитацией. Опасен вход в трубки (скорость максимальна) и зоны резких поворотов потока.
Качество теплоносителя — решающий фактор ресурса испарителя. Водоподготовка окупается за 2–3 года за счёт увеличения срока службы трубок.
| Параметр | Класс A (медь) | Класс B (нержавейка) | Класс C (титан) |
|---|---|---|---|
| pH | 7,0–8,5 | 6,5–9,0 | 2,0–12,0 |
| Хлориды Cl-, мг/л | Менее 100 | Менее 500 | Любая |
| Жёсткость, °dH | 4–10 | 2–15 | Любая |
| Взвешенные частицы, мг/л | Менее 5 | Менее 10 | Менее 20 |
| Остаточный хлор, мг/л | Менее 0,5 | Менее 1 | Менее 5 |
| Сероводород H2S, мг/л | 0 (нет) | Менее 0,05 | До 5 |
| Ресурс трубок | 15–20 лет | 15–25 лет | 20–30 лет |
| Параметр | Требование | Последствие нарушения |
|---|---|---|
| pH гликоля | 7,5–9,0 | Кислый гликоль корродирует медь и сталь |
| Ингибиторы коррозии | Обязательны | Без ингибиторов — агрессивный электролит |
| Хлориды в гликоле | Менее 50 мг/л | Питтинговая коррозия нержавейки |
| Замена гликоля | Каждые 3–5 лет | Деградация ингибиторов → рост коррозии |
| Цвет раствора | Прозрачный/зелёный | Пожелтел/потемнел → немедленная замена |
Кожух испарителя находится в контакте с хладагентом (или с атмосферой снаружи), трубные доски — одновременно с обеими средами. Выбор их материалов не менее важен, чем выбор трубок.
| Материал кожуха | Применение | Давление хлад. | Примечание |
|---|---|---|---|
| Сталь 09Г2С (ГОСТ) | Фреоновые системы стандарт | До 40 бар | Наиболее распространён в РФ |
| Сталь 20К | Сосуды давления (ГОСТ 5520) | До 60 бар | Для CO2 и высоких давлений |
| Нержавейка AISI 304 | Аммиак, пищевая отрасль | До 30 бар | Дороже, без ограничений по NH3 |
| Углеродистая сталь + гуммирование | Агрессивные среды на кожух. | До 10 бар | Резиновое или эпоксидное покрытие |
Трубная доска контактирует с обеими средами — требования к ней суммируются. Стандартные варианты:
Ингибиторы коррозии — наиболее эффективный и экономичный метод продления ресурса. Вводятся в систему теплоносителя при монтаже и обновляются вместе с гликолем.
Цинковые или магниевые аноды устанавливаются в водяных камерах испарителя. Более активный металл анода корродирует вместо трубок. Аноды заменяют каждые 3–5 лет.
| Покрытие | Защита от | Нанесение | Ресурс |
|---|---|---|---|
| Эпоксидная грунтовка | Общая коррозия, влага | Внешняя поверхность | 10–15 лет |
| Цинкование (горячее) | Электрохимическая коррозия | Наружные крепления | 15–20 лет |
| Оловянное покрытие трубок | Питтинг при pH менее 7 | Внутренняя поверхность | 8–12 лет |
| Гуммирование (резина) | Агрессивные среды, кислоты | Водяная камера | 15–20 лет |
Итоговая матрица выбора материала трубок испарителя по совокупности факторов:
| Условие эксплуатации | Рекомендуемый материал | Приоритет |
|---|---|---|
| Фреон + питьевая/техническая вода I класса | Медь (Cu-DHP) | 1 |
| Аммиак NH3 + вода любого класса | Нержавейка AISI 316L | 1 (обязательно) |
| Фреон + оборотная вода с Cl- до 500 мг/л | Нержавейка AISI 316L | 1 |
| Любой хладагент + морская вода | Титан Ti Grade 2 | 1 (обязательно) |
| Фреон + гликоль 30–50% (с ингибиторами) | Медь или нержавейка 304 | Медь при pH более 7 |
| CO2 R744 + вода | Нержавейка (из-за давления) | 1 |
| Фреон + рассол NaCl/CaCl2 | Нержавейка AISI 316L | 1 |
| Пищевая промышленность, фармацевтика | Нержавейка AISI 316L | 1 (нормативно) |
Подробнее о типоразмерах испарителей и их мощностях — в статье таблица соответствия мощностей испарителей. О монтаже и обвязке — в следующем разделе монтаж и обвязка испарителей.
Медные трубки: лучше теплопроводность (390 Вт/(м·К) против 16 Вт/(м·К) у нержавейки), дешевле, но нельзя использовать с аммиаком, высококонцентрированными хлоридами и агрессивными растворами. Нержавеющие трубки (AISI 316L): совместимы с аммиаком, морской водой, более высокими концентрациями гликоля, коррозионностойкие, но дороже. Выбор зависит от хладагента, качества теплоносителя и условий эксплуатации.
Титановые трубки (Ti Grade 2) нужны при: морская вода или вода с высоким содержанием хлоридов (более 500 мг/л), агрессивные промышленные стоки, горячие источники, шахтные воды с H2S. Титан полностью устойчив к хлоридной коррозии. Теплопроводность 22 Вт/(м·К), ресурс в морской воде — 20–30 лет.
Нет. Медь и медные сплавы (латунь, бронза) категорически нельзя применять с аммиаком NH3. Аммиак реагирует с медью, образуя комплексы меди — это коррозия и загрязнение холодильного масла. Для аммиачных испарителей используют только нержавейку или углеродистую сталь.
Питтинг — локальная коррозия в виде точечных язв на поверхности трубки. Возникает при высоком содержании хлоридов (Cl- более 200–300 мг/л), низком pH воды, остаточном хлоре. Питтинг опасен: трубка пробивается через точечное отверстие, не разрушаясь визуально. Профилактика: контроль качества теплоносителя, ингибиторы коррозии.
Этиленгликоль и пропиленгликоль при концентрации до 40% совместимы с медью, нержавеющей сталью и алюминием. При более высоких концентрациях — нержавейка AISI 316L. Важно: гликолевые растворы должны содержать ингибиторы коррозии (pH 7,5–9,0) и заменяться каждые 3–5 лет.
Гальваническая коррозия возникает при контакте разнородных металлов в электролите (воде). Например: медные трубки в стальной трубной доске — сталь корродирует быстрее. Профилактика: использовать совместимые материалы, изолировать разнородные металлы, применять протекторную защиту (жертвенные аноды цинка/магния).
Да, водоподготовка обязательна для обеспечения проектного ресурса испарителя. Минимум: механическая фильтрация (сетка 0,1–0,5 мм), контроль pH (поддержание 7,5–8,5), добавление ингибиторов коррозии, ежеквартальный анализ. Стоимость водоподготовки — 0,5–2% от стоимости оборудования в год, окупается за 2–3 года.
Стандартный кожух: углеродистая сталь 09Г2С с антикоррозионным покрытием. Для аммиака: углеродистая сталь или нержавейка (без меди). Для агрессивных сред: нержавейка AISI 304/316L. Для морского применения: нержавейка или гуммирование. Толщина кожуха 6–16 мм в зависимости от диаметра и рабочего давления.
При хранении более 3 месяцев: осушить водяную полость и заполнить азотом (3–5 бар). Заполнить хладагентную полость сухим азотом. Обернуть фланцы плёнкой. Хранить при влажности не выше 70%. Без азотного заполнения конденсат в трубках вызывает точечную коррозию за 6–12 месяцев.
Вода класса A (питьевая, Cl- менее 100 мг/л, pH 7–8): медные трубки служат 15–20 лет. Вода класса B (оборотная, Cl- 100–500 мг/л): нержавеющие трубки, ресурс 12–15 лет. Вода класса C (промышленные стоки, морская): титановые трубки, ресурс 20+ лет. Плохая вода — главная причина преждевременного выхода испарителя из строя.
Эрозионная коррозия — механическое разрушение при скоростном потоке с взвешенными частицами. При скорости воды выше 2,5 м/с в медных трубках начинается интенсивный износ. Особенно опасен вход в трубки. Защита: фильтрация воды (15–50 мкм), соблюдение скоростных ограничений (1,0–2,0 м/с для меди).
Специалисты S22 подберут материал трубок, рассчитают ресурс и дадут рекомендации по водоподготовке для вашего объекта.
При проектировании или замене испарителя следуйте следующему алгоритму для выбора материала трубок:
| Проблема с водой | Проявление | Решение | Стоимость |
|---|---|---|---|
| Высокие хлориды (Cl- 300–1000 мг/л) | Питтинг меди за 2–5 лет | Замена на нержавейку 316L или ингибиторы + контроль | Ингибиторы: 30–80 тыс/год |
| Жёсткость более 10°dH (карбонаты) | Накипь снижает K на 20–40% | Умягчение (катионит), антинакипные ингибиторы | Умягчитель: 50–200 тыс.руб |
| pH менее 6,5 (кислая вода) | Равномерная коррозия, снижение толщины стенки | Нейтрализация NaOH или Na2CO3, мониторинг pH | Минимальная |
| Бактериологическое загрязнение | Биоплёнка, MIC-коррозия, запах | УФ-дезинфекция + биоцид (не хлор с медью) | УФ-установка: 20–80 тыс.руб |
| Взвешенные частицы (более 5 мг/л) | Эрозия трубок у входа, засорение | Сетчатый фильтр 0,1–0,5 мм перед испарителем | 500–5000 руб |
Фактический ресурс испарителя можно спрогнозировать по матрице:
| Материал \ Класс воды | Класс A (питьевая) | Класс B (оборотная) | Класс C (промышленная) | Морская вода |
|---|---|---|---|---|
| Медь Cu-DHP | 15–20 лет | 8–12 лет | 3–7 лет | Не применять |
| Нержавейка AISI 316L | 18–25 лет | 15–20 лет | 10–15 лет | 5–10 лет |
| Титан Ti Grade 2 | 25–30 лет | 25–30 лет | 20–25 лет | 20–30 лет |
Перед выбором испарителя необходимо выполнить расчёт — используйте расчёт кожухотрубного испарителя или калькулятор подбора испарителя. Материальные требования, о которых мы рассказали, обязательно учитываются при подборе типоразмера по каталогу кожухотрубных теплообменников.
Современные испарители крупных чиллеров (более 500 кВт) оснащают системами мониторинга коррозионного состояния:
| Документ | Область применения | Требования к материалам |
|---|---|---|
| ГОСТ Р 52630-2012 | Сосуды давления (общее) | Перечень допустимых сталей, требования к сварке |
| ТР ТС 032/2013 | Оборудование под давлением (ЕАС) | Подтверждение соответствия, маркировка ЕАЭС |
| ГОСТ 14244-79 | Кожухотрубные испарители холодильных машин | Типоразмеры, материальное исполнение |
| СП 60.13330.2020 | Отопление, вентиляция, кондиционирование | Требования к материалам трубопроводов ХВС/ХТВО |
| СанПиН 2.3.2.1078-01 | Пищевая промышленность | Нержавейка AISI 304/316 для контакта с пищевыми продуктами |
Реальный ресурс зависит не только от материала, но и от качества воды, концентрации хладагента и режима эксплуатации. Ориентировочная матрица ресурса (при регулярном ТО):
| Материал | Питьевая вода | Морская вода | Гликоль 30% | Аммиак NH₃ |
|---|---|---|---|---|
| Углеродистая сталь | 8–12 лет | 1–3 года | 10–15 лет | 15–20 лет |
| Медь Cu-DHP | 15–20 лет | 5–8 лет | 15–20 лет | Не применять |
| AISI 304 | 20–25 лет | 3–5 лет | 20–25 лет | 20–25 лет |
| AISI 316L | 25+ лет | 8–12 лет | 25+ лет | 25+ лет |
| Титан Grade 2 | 30+ лет | 30+ лет | 30+ лет | 30+ лет |
Гальваническая коррозия возникает при контакте двух разнородных металлов в электропроводящей среде. Анод (менее благородный металл) растворяется. Критические пары для испарителей:
Для минимизации риска: использовать диэлектрические втулки на фланцах, применять ингибиторы коррозии в системе, обеспечить катодную защиту (анодные протекторы) на стальных корпусах в агрессивных средах.
Испарители работают под давлением хладагента (обычно 5–28 бар), поэтому материалы регламентируются техническими регламентами:
При заказе испарителя обязательно уточняйте требуемую сертификацию — это влияет на выбор материалов (только сертифицированные плавки), документацию и стоимость.
Для своевременного обнаружения коррозионного поражения применяют несколько методов:
| Метод контроля | Периодичность | Что выявляет |
|---|---|---|
| Визуальный осмотр + эндоскоп | 1 раз в год | Язвенная, щелевая коррозия, накипь |
| Ультразвуковая толщинометрия | 1 раз в 2 года | Равномерный и локальный износ стенки трубок |
| Вихретоковый контроль трубок | 1 раз в 3 года | Питтинг, трещины, утончение без вскрытия |
| Анализ теплоносителя (pH, Cl⁻, жёсткость) | 1 раз в квартал | Превентивный контроль агрессивности среды |
| Мониторинг перепада давления | Непрерывно | Косвенный признак загрязнения и зарастания |
| Гидравлическое испытание | По графику ТО (1 раз в 4 года) | Герметичность трубок и трубных решёток |
Правильная водоподготовка — ключевой способ продления ресурса испарителя независимо от материала трубок. Основные параметры контроля воды в системе охлаждения:
Для корпусов из углеродистой стали, работающих в умеренно агрессивных средах, применяют:
Сварные швы — наиболее уязвимые места. При сварке аустенитных сталей необходимо применять присадочные материалы с повышенным содержанием Mo (ER316L) и обеспечивать поддув аргона для защиты обратного валика.
Для правильного чтения технической документации и общения с поставщиком важно понимать основные термины:
Понимание этих терминов помогает правильно читать технические описания, сравнивать предложения разных поставщиков и принимать обоснованные решения при выборе материала испарителя.
Правильный выбор материалов трубок и корпуса испарителя — это инвестиция в надёжность всей холодильной системы. Ошибка в этом вопросе приводит к аварийным простоям, дорогостоящему ремонту и экологическим рискам (утечка хладагента при разрушении трубок). Инженеры S22 помогут выбрать оптимальный материал на основе химического анализа вашего теплоносителя и условий эксплуатации — обратитесь за бесплатной консультацией по телефону или через форму на сайте.
Компания S22 имеет в наличии испарители с трубками из меди, нержавеющей стали AISI 304/316L и титана Grade 2 для хладагентов R134a, R410A, R407C, R32, NH₃ и CO₂ (R744). Все аппараты поставляются с полным пакетом документов ТР ТС 032/2013.
Если вы не уверены в выборе материала — пришлите нам химический анализ вашей воды или технические данные хладагента. Инженеры S22 бесплатно порекомендуют оптимальный материал и предоставят расчёт ожидаемого ресурса аппарата. Это займёт не более одного рабочего дня. Свяжитесь с нами по телефону 8 800 302-58-17 (звонок бесплатный) или заполните форму обратной связи на сайте s22.ru.
Итоговая рекомендация: для систем с питьевой и технической водой начинайте с медных или нержавеющих 304 трубок. При любых сомнениях в качестве воды (промышленная зона, морская близость, химическое производство) — сразу выбирайте 316L. Для уникальных применений (морская вода, кислоты, бромисты) — только титан. Экономия на материале трубок в 5–10% от цены аппарата не оправдывает риска досрочного выхода аппарата из строя.
Суммарная стоимость владения испарителем с правильно подобранными материалами на горизонте 15–20 лет в 1.5–2 раза ниже, чем у «дешёвого» варианта с ранней заменой. Инвестируйте в правильный материал сразу — и испаритель прослужит дольше, чем компрессор и другое оборудование системы.
