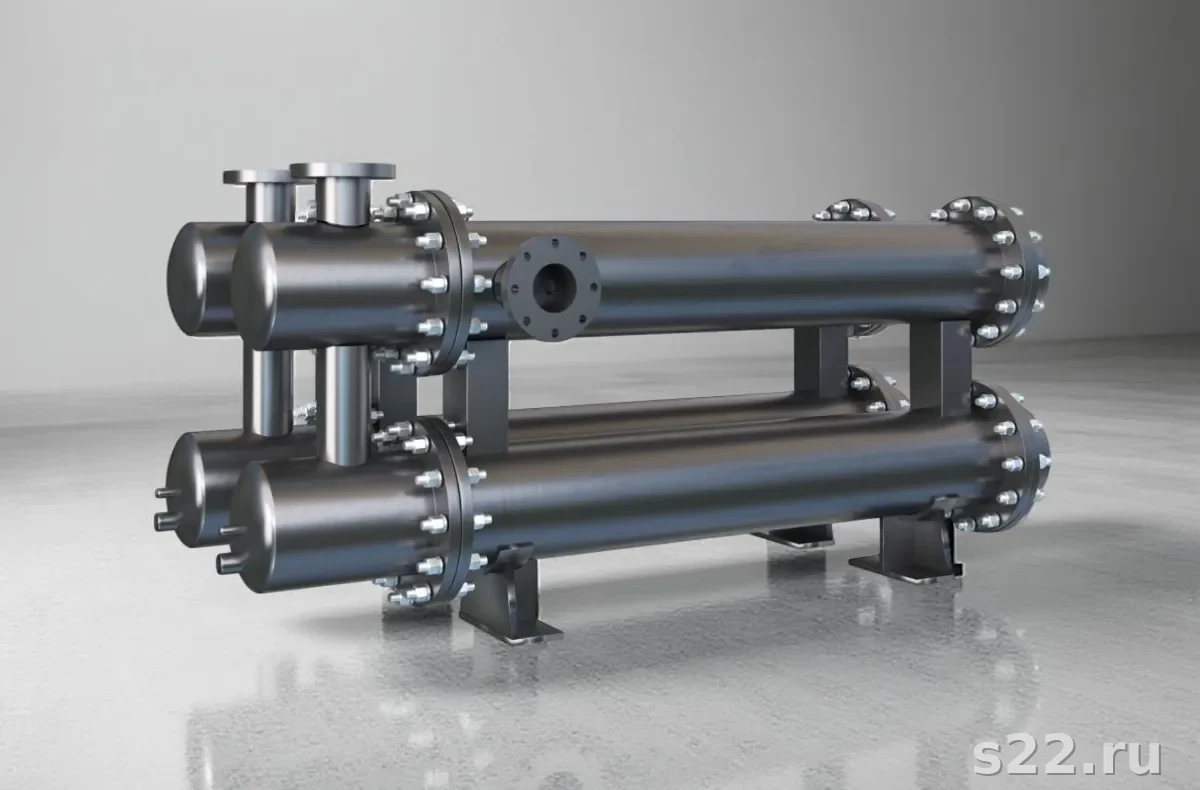

Монтаж и обвязка кожухотрубного испарителя

Полное руководство по монтажу испарителя: установка на фундамент, виброизоляция, обвязка трубопроводами, тепловая изоляция, опрессовка и ввод в эксплуатацию. Профессиональный чеклист пуска.

Обновлено: 24 марта 2026 Время чтения: 15 мин Для монтажников и инженеров

Содержание

1. Требования к установке 2. Фундамент и опоры 3. Виброизоляция 4. Обвязка трубопроводами 5. Тепловая изоляция 6. Опрессовка и испытания 7. Вакуумирование и заправка 8. Первый пуск 9. Чеклист монтажа FAQ Консультация

1. Общие требования к установке испарителя

Кожухотрубный испаритель — ключевой элемент холодильного контура чиллера или промышленной холодильной установки. Неправильный монтаж приводит к:

Ухудшению теплопередачи (воздушные пробки в водяном контуре)
Утечкам хладагента (неправильная затяжка фланцев)
Ускоренному износу (жёсткое крепление без виброизоляции)
Образованию льда и разрыву трубок (ненадлежащая изоляция)

Основные требования по размещению

Место установки: закрытое помещение (машинный зал), защищённое от осадков и прямых солнечных лучей. Температура окружающей среды: от 0°C до +40°C. Зазоры обслуживания: со стороны трубных досок — не менее длины трубок + 500 мм (для чистки труб щётками). С боков — не менее 600 мм. Снизу — не менее 400 мм для осмотра.

О конструкции испарителя и его работе читайте в статье кожухотрубный испаритель: что это такое. Об испарителях для чиллеров — в испаритель для чиллера и теплового насоса.

2. Фундамент и опоры: требования к несущей конструкции

Испаритель устанавливают на фундамент, раму или стальные опоры. Несущая конструкция должна выдерживать полный вес аппарата: вес стального корпуса + вес воды в трубках.

Типоразмер испарителя	Масса пустого, кг	Масса с водой, кг	Нагрузка на опоры, кН
IN-40 (Ду 150)	180	280	2,8
IN-80 (Ду 200)	350	580	5,7
IN-150 (Ду 300)	680	1150	11,3
IN-250 (Ду 400)	1200	2050	20,1
IN-500 (Ду 500)	2400	4200	41,2

Типы опорных конструкций

Бетонный фундамент

Для испарителей более 500 кг. Класс бетона B20 или выше. Анкерные болты М16–М24 с приваренными шайбами. Гидроизоляция поверхности фундамента. Фундамент выступает на 100–150 мм над уровнем пола — защита от затопления.

Стальная рама (балки)

Для средних испарителей (150–500 кг). Швеллер 14П или двутавр 18Б. Антикоррозионная окраска. Крепление к полу анкерами М12. Виброизолирующие подкладки между рамой и испарителем обязательны.

Подвесной монтаж

Редко применяется для горизонтальных испарителей. Требует специального крепёжного кронштейна от производителя. Шпильки М20–М30, гибкие подвески с виброгасителями. Проверить несущую способность перекрытия.

Уклон для дренажа Устанавливайте испаритель с уклоном 3–5 мм/м в сторону дренажного штуцера. Это обеспечивает полный слив воды при остановке системы и предотвращает застой (коррозию и биологическое загрязнение). Регулировочные шайбы под опорами позволяют добиться нужного уклона.

3. Виброизоляция: как защитить испаритель и здание

Кожухотрубный испаритель неизбежно получает вибрацию от компрессора через трубопроводы хладагента. Без виброизоляции это приводит к резонансу трубопроводов, усталостным трещинам и повышенному шуму.

Типы виброизоляторов для испарителей

Тип	Применение	Снижение вибрации	Срок службы
Резиновые виброизоляторы ВИ-К	До 500 кг	До 85%	10–15 лет
Пружинные виброизоляторы ДН/ДСМК	500–5000 кг	До 95%	20+ лет
Виброизолирующие коврики SYLOMER	Любые	До 75%	20+ лет
Пружинно-резиновые (комбинированные)	1000–10000 кг	До 97%	15–20 лет

Важно: не забудьте о трубопроводах Виброизолятор под испарителем — только половина защиты. Трубопроводы, подключённые к испарителю, тоже должны иметь виброкомпенсаторы (гибкие вставки из нержавеющей гофры) длиной 150–300 мм у места подключения. Без гибких вставок виброизоляция аппарата не работает — вибрация передаётся по трубам.

Требования к гибким вставкам трубопроводов

Материал: нержавеющая гофрированная труба с оплёткой (SS304 или SS316)
Рабочее давление: не менее 1,5 × давление системы
Длина: минимум 150 мм (лучше 200–300 мм)
Устанавливать без натяжения: нейтральное положение без изгиба
Для аммиачных систем — нержавеющие гибкие вставки, не медные и не латунные

4. Обвязка испарителя трубопроводами

Правильная обвязка испарителя — это обвязка водяного контура (теплоноситель) и хладагентного контура (хладагент). Требования у них разные.

4.1 Водяная сторона (теплоноситель)

Направление потока

Вода подаётся снизу, выходит сверху (противоточная схема) — это обеспечивает максимальный ΔT и теплопередачу. Подача хладагента с противоположной стороны. Никогда не делать сопоточное подключение — потери КПД 15–30%.

Воздухоотводчики

Обязательны в верхних точках водяного контура. Автоматические воздухоотводчики Watts или Flamco. Воздух в водяном контуре — причина кавитации насоса, ухудшения теплопередачи и коррозии.

Арматура обслуживания

Шаровые краны Ду = Ду трубопровода на входе и выходе. Манометры 0–6 бар. Термометры (или гильзы под датчики). Дренажный кран в нижней точке. Фильтр грязевой Y-типа перед входом в испаритель — обязательно.

Обратный клапан

При последовательном подключении нескольких испарителей или при возможности обратного потока — установить обратный клапан на трубопроводе. Предотвращает перетоки между контурами.

4.2 Хладагентная сторона

Правила обвязки хладагентного контура

1. Паровой трубопровод (из испарителя к компрессору) должен иметь уклон 1–2% в сторону компрессора — обеспечивает возврат масла. 2. Жидкостная линия — от ресивера вниз к испарителю, без восходящих петель (риск образования паровых пробок). 3. Ввод жидкого хладагента в DX-испаритель — через терморегулирующий вентиль (ТРВ). 4. Длина паровой линии влияет на производительность — минимизируйте.

Трубопровод	Скорость хладагента	Диаметр	Уклон
Паровая линия (горизонтальная)	5–12 м/с (R134a)	По расчёту давления	1–2% к компрессору
Паровая линия (вертикальная, вверх)	8–15 м/с	Уменьшить на 1 шаг	Вверх обязательно
Жидкостная линия	0,5–1,5 м/с	По расчёту	Вниз, без петель
Линия нагнетания	10–18 м/с	По расчёту	Уклон к конденсатору

Воздушный карман в паровой линии — недопустимо Горизонтальный участок паровой трубы, провисающий ниже уровня испарителя, создаёт воздушный (паровой) карман, где скапливается масло. Масло попадает в компрессор залпом — гидроудар. Решение: все горизонтальные участки паровой линии — строго с уклоном в сторону компрессора.

4.3 Обвязка для затопленного испарителя

Затопленный испаритель требует дополнительных элементов, которые отсутствуют в DX-схеме:

Маслоотделитель на линии нагнетания — предотвращает попадание масла в испаритель
Дренажный штуцер в нижней точке кожуха — для периодического слива накопленного масла
Регулирующий клапан уровня хладагента (поплавковый или электронный)
Смотровое стекло на жидкостной линии — контроль уровня хладагента

Подробнее о гидравлике хладагента и масловозврате — в статье гидравлика в испарителях.

5. Тепловая изоляция: защита от промерзания и потерь холода

Испаритель чиллера работает при температуре хладагента -5...-15°C (при температуре воды +7/+12°C). Без изоляции вся поверхность испарителя покрыта конденсатом (влагой) и льдом в зимний период.

Элемент	Толщина изоляции	Материал	Примечание
Кожух испарителя	40–60 мм	Армафлекс (вспен. каучук)	Паронепроницаемость снаружи
Водяные патрубки	25–40 мм	Армафлекс труба	До первых шаровых кранов
Фланцевые соединения	Разборный чехол	Каучук с алюм. фольгой	Для доступа при обслуживании
Водяные камеры	30–50 мм	Армафлекс листовой	Особо тщательно — зоны риска
Хладагентные патрубки	20–30 мм	Армафлекс труба	До первого запорного вентиля

Правила монтажа изоляции 1) Поверхность должна быть сухой и обезжиренной. 2) Армафлекс наклеивают без натяжения. 3) Все стыки проклеивают специальной лентой Armaflex tape. 4) Защитный слой снаружи: алюминиевая фольга или ПВХ кожух для уличных условий. 5) Нельзя применять минвату без паронепроницаемой оболочки — намокает и теряет свойства.

Конденсат = потери и коррозия Даже небольшой участок без изоляции (например, незаизолированный фланец) будет источником конденсата. Влага накапливается под незаизолированными участками, вызывая коррозию металла. Изолировать нужно все металлические части, включая крепёжные хомуты и кронштейны.

6. Опрессовка и гидравлические испытания

Перед вводом в эксплуатацию испаритель проходит обязательную опрессовку обеих сторон. Это требование ГОСТ Р 52630, EN 13480 и правил Ростехнадзора для сосудов под давлением.

6.1 Опрессовка хладагентной стороны

Подготовка

Подключить азотный баллон через редуктор с манометром к хладагентному штуцеру. Закрыть все запорные вентили. Использовать только азот (N2) или сухой инертный газ. Запрещено: воздух (влага + кислород), кислород (взрывоопасно).

Поднятие давления

Поднимать давление ступенями: 25%, 50%, 100% от давления опрессовки. Выдержать 5 минут на каждой ступени. Давление опрессовки: 1,25 × рабочее давление (R134a: рабочее 15 бар → опрессовка 19 бар; R410A: рабочее 28 бар → опрессовка 35 бар).

Выдержка и контроль

Выдержать при опрессовочном давлении 30 минут. Падение давления не более 0,1 бар = герметичен. Больше 0,1 бар — найти течь мыльным раствором или течеискателем, устранить, повторить опрессовку.

Документирование

Составить акт опрессовки: давление начальное/конечное, температура окружающей среды (ΔP пересчитать на ΔT), время выдержки, подписи ответственных лиц. Хранить вместе с паспортом сосуда.

6.2 Гидравлические испытания водяной стороны

Заполнить водяную полость водой (удалить воздух через воздухоотводчики). Поднять давление ручным насосом до 1,5 × рабочее давление водяной стороны. Выдержать 10 минут. Визуальный осмотр — нет течей и потений. Снизить до рабочего давления и выдержать ещё 30 минут с осмотром.

Система	Рабочее давление	Давление опрессовки	Выдержка
Водяная (чиллер)	6–10 бар	9–15 бар	10 + 30 мин
Хладагентная (R134a)	15 бар	19 бар	30 мин азот
Хладагентная (R410A)	28 бар	35 бар	30 мин азот
Хладагентная (CO2)	90–130 бар	130–160 бар	30 мин азот

7. Вакуумирование и первичная заправка хладагентом

7.1 Вакуумирование

Вакуумирование — обязательный этап перед заправкой хладагентом. Цель: удалить воздух (азот после опрессовки), влагу и неконденсируемые газы.

Глубокое вакуумирование

Подключить двухступенчатый вакуумный насос к системе. Откачать до давления менее 500 мкм рт.ст. (67 Па). Не менее 30 минут при достигнутом вакууме. При температуре ниже 15°C — увеличить время до 60 минут.

Проверка вакуума

Отключить насос (закрыть вентиль насоса). Наблюдать за давлением 5 минут. Рост давления более 50 мкм/мин → утечка или влага. В этом случае: найти и устранить утечку, повторить вакуумирование.

7.2 Первичная заправка хладагентом

Заправку выполняет только сертифицированный специалист. Требования: цифровые весы с точностью 50 г, станция заправки с манометрами высокого/низкого давления.

Признаки правильной заправки 1) Давление низкой стороны соответствует давлению насыщения при текущей температуре кипения (таблица давлений). 2) Перегрев на выходе испарителя: +5...+8 К (для DX-испарителя). 3) Отсутствие пузырей в смотровом стекле жидкостной линии. 4) Температура всасывания на 5–8 К выше температуры кипения.

8. Первый пуск испарителя: контроль параметров

Первый пуск системы проводят при температуре окружающей среды выше +5°C. Контролируют параметры работы каждые 15 минут в течение первых 2 часов.

Параметр	Нормальное значение	Отклонение — причина
Давление кипения хладагента	Соответствует T_кип по таблице	Низкое: недозаправка или малый расход воды
Перегрев на выходе испарителя	5–8 К	Менее 2 К: риск гидроудара; более 15 К: недозаправка
Расход воды через испаритель	По паспорту ± 10%	Малый расход: засорён фильтр или закрыт кран
ΔT воды (вход-выход)	5–10°C (типовой чиллер)	Малый ΔT: большой расход или малая нагрузка
Давление воды (ΔP испарителя)	30–80 кПа	Выше нормы: засор, неправильная скорость
Температура конца трубок	Равномерная по длине	Неравномерная: воздух в водяном контуре

Запрет на пуск без воды в водяном контуре Категорически запрещено пускать компрессор при отсутствии циркуляции воды через испаритель! Без теплосъёма хладагент быстро замерзает в трубках → гидравлический удар при оттаивании → разрушение трубного пучка. Всегда сначала запускать насос воды, затем — компрессор.

9. Чеклист монтажа и запуска испарителя

Этап 1: До монтажа

Проверить паспорт и техническую документацию на испаритель

Убедиться в целостности аппарата (нет вмятин, повреждений штуцеров)

Проверить сохранность заглушек на штуцерах (давление транспортного азота 0,2–0,5 бар)

Подготовить фундамент / раму согласно нагрузкам

Установить виброизоляторы под опоры испарителя

Этап 2: Механический монтаж

Установить испаритель с уклоном 3–5 мм/м к дренажу

Затянуть крепёжные болты моментом по паспорту

Подключить трубопроводы воды (вход снизу, выход сверху)

Установить фильтр Y-типа перед входом воды

Установить воздухоотводчики в верхних точках водяного контура

Установить гибкие вставки на хладагентных трубопроводах

Проверить уклон паровой линии к компрессору (1–2%)

Установить манометры и термометры на водяной стороне

Этап 3: Испытания

Провести опрессовку хладагентной стороны азотом (давление и выдержка по норме)

Составить и подписать акт опрессовки

Провести гидравлическое испытание водяной стороны

Промыть водяной контур чистой водой (удалить монтажный мусор)

Выполнить вакуумирование хладагентной стороны (до 500 мкм рт.ст.)

Выполнить первичную заправку хладагентом (по весам)

Этап 4: Первый пуск

Запустить насос воды, убедиться в циркуляции (перепад давления на испарителе)

Запустить компрессор, контролировать давление кипения

Проверить перегрев на выходе испарителя (5–8 К)

Проверить ΔT воды (в пределах паспортного значения)

Проверить отсутствие утечек хладагента течеискателем

Нанести тепловую изоляцию на испаритель и патрубки

Составить протокол первого пуска с измеренными параметрами

По выбору испарителя для конкретного объекта воспользуйтесь нашим калькулятором подбора испарителя или ознакомьтесь с таблицей соответствия мощностей испарителей.

Правильный монтаж — основа надёжной работы

80%

Случаев преждевременного выхода из строя — следствие ошибок монтажа

3×

Снижение вибрации при правильной виброизоляции и гибких вставках

40мм

Минимальная толщина изоляции для предотвращения конденсата

500мкм

Целевой вакуум перед заправкой хладагентом (мкм рт.ст.)

Часто задаваемые вопросы

Как правильно установить кожухотрубный испаритель? +

Кожухотрубный испаритель устанавливают горизонтально на виброизолирующих опорах. Фундамент должен выдерживать вес аппарата с жидкостью. Требования: уклон 3–5 мм/м для дренажа, доступ для обслуживания с торцов (не менее длины трубок + 500 мм), крепление без жёсткой связи с трубопроводами.

Нужна ли виброизоляция для испарителя? +

Да, обязательна. Вибрация компрессора передаётся на испаритель через трубопроводы хладагента. Виброизолирующие опоры (резиновые или пружинные) предотвращают резонанс и снижают шум на 10–20 дБ. Жёсткое крепление без виброизоляции — путь к усталостным трещинам трубопроводов за 3–5 лет.

Как правильно выполнить обвязку испарителя трубопроводами? +

Ключевые правила: 1) Подача воды снизу, обратка сверху (противоток). 2) Воздухоотводчики в верхних точках водяного контура. 3) Гибкие вставки (виброкомпенсаторы) на подводке. 4) Запорная арматура с обеих сторон. 5) Грязевой фильтр перед входом воды. 6) Паровая линия хладагента с уклоном к компрессору.

Как правильно утеплить испаритель? +

Испаритель работает при -5...-15°C — без изоляции конденсат и намерзание. Изоляция: вспененный каучук (Armaflex) толщиной 40–60 мм на кожух, 25–40 мм на патрубки. Изолировать все металлические части включая фланцы. Внешняя поверхность — паронепроницаемая. Все стыки проклеить лентой Armaflex.

Как выполнить опрессовку испарителя? +

Опрессовка хладагентной стороны — только азотом или инертным газом. Давление: 1,25–1,5 × рабочее давление (R134a: до 19–22 бар). Выдержка 30 минут, падение не более 0,1 бар. Водяная сторона — водой до 1,5 × рабочего давления, выдержка 10 + 30 минут. Составить и подписать акт опрессовки.

Что такое первичное заполнение испарителя хладагентом? +

Перед заправкой: вакуумировать систему до менее 500 мкм рт.ст., выдержать 30 минут. Затем заправить хладагентом по весам. Контроль: давление соответствует давлению насыщения, перегрев 5–8 К, нет пузырей в жидкостной линии. Выполняет только сертифицированный специалист.

Можно ли устанавливать испаритель вертикально? +

Вертикальная установка возможна, но требует специального исполнения аппарата: вертикальные крепёжные лапы, специальный ввод хладагента и маслоотводящие каналы. Большинство серийных испарителей — для горизонтальной установки. Вертикальное исполнение — индивидуальный заказ с доплатой 15–25%.

Как подключить дренаж испарителя? +

Дренажный штуцер в нижней точке водяной полости подключается к дренажной сети. При горизонтальной установке с уклоном 3–5 мм/м вода самотёком уходит к дренажу при остановке системы. Установить шаровой кран на дренажной линии для возможности аварийного слива.

Как выполнить гидравлическое испытание испарителя? +

Заполнить водяную полость водой (удалить воздух). Поднять давление насосом до 1,5 × рабочего давления. Выдержка 10 минут. Визуальный осмотр — нет течей и потений. Снизить до рабочего и выдержать 30 минут с осмотром. Для 10-бар системы — испытание до 15 бар.

Что включает чеклист запуска испарителя? +

Чеклист: 1) Проверить крепёж и виброизоляцию. 2) Опрессовка обеих сторон — акт. 3) Вакуумирование хладагентной стороны. 4) Первичная заправка хладагентом. 5) Промывка и заполнение водяного контура. 6) Удаление воздуха из водяной стороны. 7) Контроль параметров при первом пуске. 8) Нанесение изоляции. 9) Проверка на утечки.

Нужна помощь с монтажом испарителя?

Специалисты S22 консультируют по монтажу, обвязке и наладке кожухотрубных испарителей. Выезд инженера в Москве и области.

Типичные ошибки монтажа и их последствия

Анализ реальных случаев выхода испарителей из строя показывает: 80% проблем — следствие ошибок монтажа, а не заводского брака или плохого оборудования.

Ошибка монтажа	Проявление	Последствия	Как исправить
Жёсткое крепление без виброизоляции	Шум, вибрация, резонанс трубопроводов	Усталостные трещины трубопроводов за 2–5 лет, течи хладагента	Установить виброизоляторы + гибкие вставки
Нет воздухоотводчиков	Шум "бурление" в системе, нестабильный расход	Кавитация насоса, неравномерная теплопередача, аэрокоррозия	Установить автоматические воздухоотводчики
Сопоточное подключение воды	Малый ΔT воды, низкая эффективность	Потеря 15–30% мощности, перегрев компрессора	Перепоключить: вход снизу, выход сверху
Нет фильтра перед испарителем	Постепенный рост ΔP, снижение расхода	Засор трубок, эрозия, перегрев системы	Установить Y-фильтр Ду = Ду трубопровода
Недостаточная изоляция	Конденсат, иней на корпусе	Коррозия корпуса, потери холода 5–15%, повреждение фундамента	Нанести Armaflex 40–60 мм
Паровая линия хладагента с провисанием	Гидроудары при пуске, шум	Повреждение компрессора (масло залпом)	Переложить трубопровод с уклоном к компрессору

Периодическое техническое обслуживание испарителя

После ввода в эксплуатацию испаритель требует регулярного обслуживания для поддержания проектных параметров:

Вид ТО	Периодичность	Что проверяем
Ежедневный осмотр (при старте)	Ежедневно	Давление и температура воды, ΔP, нет течей хладагента
Контроль параметров	1 раз в неделю	Давление кипения, перегрев, ΔT воды — сравнить с нормативом
Анализ качества воды	1 раз в квартал	pH, Cl-, жёсткость, содержание ингибиторов
Промывка трубок воды	1–2 раза в год	Щётки или химический реагент — восстановить K
Замена прокладок водяных камер	По состоянию / 5 лет	Визуальный осмотр при обслуживании
Проверка виброизоляторов	1 раз в год	Усадка резины, ослабление крепежа
Контроль антикоррозионного покрытия	1 раз в год	Вздутия, трещины, коррозия

Признаки необходимости чистки трубок 1) Температура воды на выходе выросла на 2–3°C при том же режиме работы. 2) Ток компрессора вырос на 5–10% без изменения нагрузки. 3) ΔP воды на испарителе увеличился более чем на 20%. Все три признака вместе — немедленная плановая остановка на чистку. Промедление → перегрев компрессора → поломка.

После завершения монтажа выбранного испарителя уточните требования к материалам в статье материалы и коррозия испарителей. Гидравлические параметры системы (скорости, ΔP) — в гидравлике в испарителях.

Нормативные требования к монтажу холодильного оборудования

Монтаж испарителей и обвязка холодильных систем в России регулируется следующими документами:

Нормативный документ	Область применения	Ключевые требования
ГОСТ Р 53060-2008	Холодильные системы	Требования к монтажу, опрессовке, испытаниям
ПБ 03-576-03	Сосуды под давлением	Регистрация, испытания, документация Ростехнадзора
СП 60.13330.2020	Климатические системы	Монтаж трубопроводов, изоляция, опоры
EN 378 (для импортного оборудования)	Холодильные системы EU	Безопасность, испытания, документация
ГОСТ Р 54865-2011	Тепловые насосы	Требования к монтажу тепловых насосов

Особенности монтажа в аммиачных системах

Особый класс опасности: аммиак NH3 Аммиак — токсичный газ (ПДК = 20 мг/м³), взрывоопасный при концентрации 15–28% в воздухе. Монтаж аммиачных систем требует: допуска к работе с токсичными веществами, газоанализаторов на рабочих местах, готовности средств нейтрализации (вода для смыва), согласования с Ростехнадзором для объектов класса опасности I-II. Самостоятельный монтаж без допуска — незаконен и опасен.

Сварка аммиачных трубопроводов — только аргонодуговая (TIG) сертифицированными сварщиками
Трубы — бесшовные стальные ГОСТ 8734, никаких медных и медно-латунных элементов
Фланцевые соединения на парозаборном и жидкостном трубопроводах — только со стальными шпильками и гайками
Уплотнения — паронит или специальная аммиакостойкая резина
Окраска: все аммиачные трубопроводы — жёлтый цвет (ГОСТ 14202)

Связанные статьи по испарителям

Кожухотрубный испаритель: что это такое Испаритель для чиллера и теплового насоса Расчёт кожухотрубного испарителя Гидравлика в испарителях Материалы и коррозия испарителей Калькулятор подбора испарителя Кожухотрубные теплообменники: полный обзор Каталог кожухотрубных теплообменников

Требования к фундаменту и строительным конструкциям

Кожухотрубный испаритель — тяжёлое оборудование: аппарат мощностью 500 кВт весит 800–2000 кг в зависимости от конструкции. К фундаменту предъявляются требования:

Несущая способность не менее 1.5 × масса аппарата (с учётом динамических нагрузок).
Горизонтальность поверхности: отклонение ≤ 2 мм/м (проверяется нивелиром перед установкой).
Анкерные болты: диаметр и длина по чертежу производителя, класс прочности не ниже 8.8.
Для аппаратов на открытых площадках: дренажный поддон с отводом аварийного слива хладагента.
Зазоры для обслуживания: минимум 1.5 × длина трубного пучка со стороны трубных решёток для возможности извлечения пучка.

Монтаж горизонтальных и вертикальных испарителей: отличия

Параметр	Горизонтальный аппарат	Вертикальный аппарат
Уклон для дренажа	2–5 мм/м в сторону слива	Не требуется (самодренирующийся)
Обслуживание трубного пучка	Требует горизонтального пространства	Требует подъёмного механизма над аппаратом
Заполнение хладагентом	Уровень жидкости 2/3 диаметра корпуса	Заполнение снизу, контроль по смотровому стеклу
Опоры	Две седловые опоры, одна неподвижная	Консольное крепление к стене или стойка-рама
Типичное применение	Чиллеры, промышленные холодильники	Ограниченное пространство, морские суда

Пусконаладка: параметры контроля при первом запуске

После монтажа и вакуумирования системы перед заполнением хладагентом проверяют:

Опрессовка азотом до 1.1 × PS (рабочего давления) — выдержка 30 минут, падение давления не допускается.
Вакуумирование до ≤100 Па (750 мкм рт. ст.) — выдержка 1 час, подъём давления ≤50 Па указывает на негерметичность или влагу.
Первый запуск на минимальной нагрузке (20–30% от номинала) — контроль температур и давлений каждые 5 минут.
Выход на номинальный режим — проверка перегрева (SH = 5–8 К) и переохлаждения (SC = 2–5 К).
Балансировка расхода теплоносителя по проектным значениям через балансировочный клапан.
Запись базовых параметров в журнал эксплуатации (t°, P, ΔP, расходы, ток компрессора).

Требования нормативных документов к монтажу

Монтаж испарителей в России регулируется рядом документов:

Документ	Область применения	Ключевые требования
ТР ТС 032/2013	Сосуды под давлением PS>0.5 бар	Декларация соответствия, паспорт сосуда, гидроиспытание
ГОСТ 9.602-2016	Подземные и наружные трубопроводы	Антикоррозионная защита соединений
СП 60.13330.2020	Отопление, вентиляция, кондиционирование	Требования к машинным залам, вентиляция, безопасность
ГОСТ 12.2.003-91	Производственное оборудование	Заземление, ограждения, маркировка
РД 10-249-98	Аммиачные холодильные установки	Специальные требования по NH₃: вентиляция, датчики утечки, аварийная остановка

Схемы обвязки испарителя в холодильной системе

Правильная обвязка определяет как гидравлическую, так и тепловую эффективность испарителя. Типовые схемы:

Схема	Описание	Применение
Прямая (DX)	Хладагент из ТРВ → трубки испарителя → всас компрессора	Чиллеры до 200 кВт
Затопленная (flooded)	Кипение жидкости снаружи трубок, оросительный насос или гравитационный возврат масла	Промышленные чиллеры от 300 кВт
Промежуточный хладоноситель (рассол)	Хладагент → испаритель → рассол → потребитель	Разветвлённые сети, пищевые производства
Каскадная	Испаритель верхнего каскада = конденсатор нижнего	Низкие температуры −40…−80 °C

Типичные нарушения при монтаже и их последствия

Анализ гарантийных обращений в компанию S22 показывает следующие наиболее частые ошибки монтажников:

Отсутствие виброизоляции — вибрация передаётся на трубопроводы → усталостные трещины в пайке или сварке через 1–3 года.
Жёсткое крепление трубопровода к стене рядом с аппаратом — при тепловом расширении корпуса создаётся изгибающий момент на фланцы, течь прокладок.
Неправильное направление потока теплоносителя — вместо противотока получается прямоток, LMTD снижается на 20–30%, КПД падает.
Пропуск воздушника — воздушный мешок в верхней точке трубного пространства снижает коэффициент теплопередачи, вызывает гидроудары.
Несоответствие диаметра патрубка расчётному расходу — скорость теплоносителя вне допустимого диапазона (0.5–2 м/с), эрозия или неэффективный теплообмен.

Теплоизоляция испарителя: выбор материала и толщины

Испаритель работает при отрицательных или низкоположительных температурах, поэтому теплоизоляция критична для предотвращения конденсации влаги и потерь холода. Требования:

Материал — закрытопористый эластомерный каучук (Armaflex, K-flex) или пенополистирол ПСБ-С. Открытые поры не допускаются — впитывают влагу и теряют теплоизолирующие свойства за 1–2 сезона.
Толщина — рассчитывается из условия предотвращения конденсации на поверхности изоляции. При температуре поверхности аппарата 0…+5 °C и влажности воздуха 70% минимальная толщина 25–30 мм.
Паровой барьер — наружная поверхность изоляции должна иметь покрытие с нулевой паропроницаемостью (алюминиевая фольга, ПВХ-покрытие). Все стыки проклеиваются.
Фланцы и патрубки — изолируются съёмными кожухами с возможностью демонтажа для обслуживания.
Опоры — применяются изолирующие (плавающие) опоры из плотного пенопласта ρ >120 кг/м³, не допускающие мостика холода.

Экономия на изоляции обходится дорого: 1 мм конденсата на поверхности испарителя снижает K на 5–8%, а замокшая изоляция из-за нарушения парового барьера требует полной замены.

Контрольный лист перед сдачей смонтированного испарителя в эксплуатацию

Итоговая проверка перед подписанием акта приёмки:

Паспорт аппарата и сертификат ТР ТС 032/2013 предъявлены и соответствуют установленному оборудованию.
Протокол опрессовки азотом (1.1 × PS) — без падения давления за 30 минут.
Протокол вакуумирования — не менее 1 часа при давлении ≤ 100 Па.
Направление потоков теплоносителя и хладагента соответствует схеме (противоток).
Заземление корпуса выполнено и проверено мегомметром (R ≤ 4 Ом).
Виброизоляция установлена, затяжка болтов по моменту согласно документации.
Теплоизоляция нанесена, паровой барьер сплошной, стыки проклеены.
Записаны базовые параметры (t°, P, ΔP) в журнал первичного пуска.
Расход теплоносителя проверен и сбалансирован балансировочным клапаном.
Персонал прошёл инструктаж по безопасной эксплуатации (под роспись).

Компания S22 предоставляет техническое сопровождение монтажа и пусконаладки кожухотрубных испарителей: выезд инженера, проверка параметров системы, настройка регулирующих клапанов. При покупке оборудования через S22 первичная пусконаладка включена в стоимость поставки.

Документация, передаваемая при монтаже испарителя

По завершении монтажных работ подрядчик обязан передать заказчику следующий пакет документов:

Паспорт сосуда под давлением (заполненный раздел «Монтаж и ввод в эксплуатацию»).
Акт опрессовки с указанием испытательного давления и продолжительности испытания.
Исполнительная схема обвязки (as-built) с фактическими диаметрами и расположением арматуры.
Протокол первичного пуска с записью параметров в рабочем режиме.
Акт проверки заземления корпуса аппарата.

Полный комплект исполнительной документации обязателен для регистрации сосуда под давлением в Ростехнадзоре (для аппаратов, подлежащих надзору по ФНП «Правила промышленной безопасности опасных производственных объектов»). Отсутствие документов может привести к запрету эксплуатации при плановой проверке.

Компания S22 оказывает услуги технического надзора за монтажом испарителей, обеспечивает выезд инженера-пусконаладчика и помогает оформить всю необходимую техническую документацию. Свяжитесь с нами для согласования условий.

Ошибка при монтаже испарителя может стоить значительно дороже самого аппарата: простой производства, утечка хладагента, ремонт трубопроводов. Доверяйте монтаж испарителей специализированным бригадам с опытом работы с холодильным оборудованием под давлением. При покупке испарителя в S22 вы получаете детальную инструкцию по монтажу и горячую линию технической поддержки на весь период установки и первого года эксплуатации.

Если вам необходима помощь с подбором, монтажным проектом или пусконаладкой кожухотрубного испарителя — свяжитесь с инженерами S22 по телефону 8 800 302-58-17. Мы работаем с объектами по всей России и СНГ, от небольших чиллеров до крупных промышленных холодильных систем с аммиаком.

Правильный монтаж испарителя — это не просто соединение фланцев. Это системная работа: от подготовки фундамента и выбора виброизоляторов до балансировки гидравлики и документирования пусковых параметров. Каждый пропущенный шаг может стать источником проблем через месяцы или годы эксплуатации. Следуйте данному руководству, и ваш испаритель прослужит весь расчётный ресурс без внеплановых ремонтов.

Читайте по теме: Кожухотрубный испаритель: конструкция и принцип работы — детальное описание устройства испарителя, которое поможет лучше понять его требования к монтажу и эксплуатации.

Скачайте типовую схему обвязки кожухотрубного испарителя в формате PDF на странице каталога S22 — она поможет монтажной бригаде выполнить правильную обвязку с первого раза.
