1. Что такое диагностика конденсатора

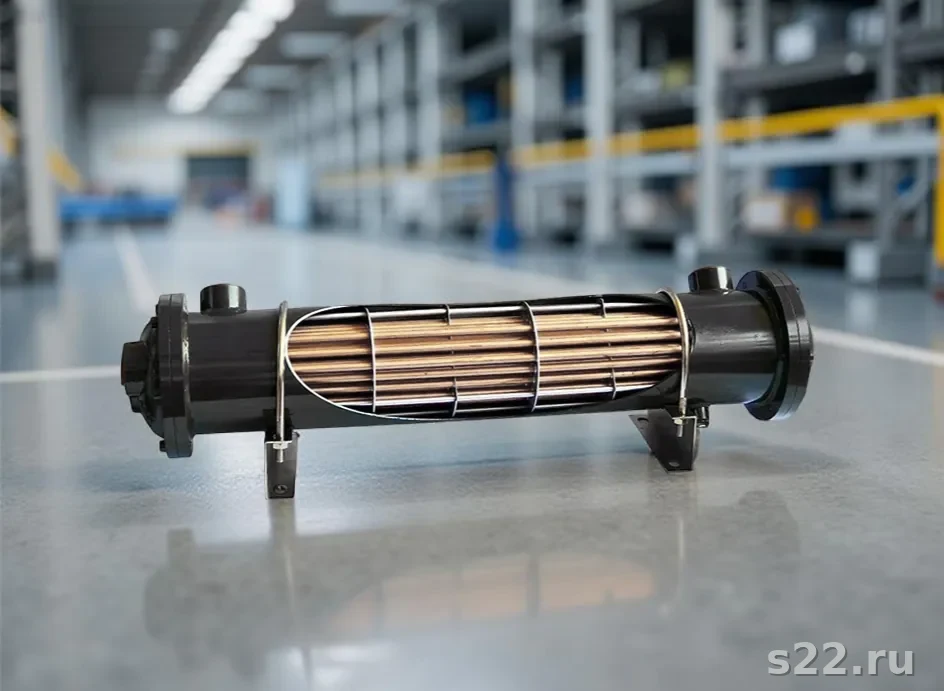

Диагностика кожухотрубного конденсатора -- это комплекс измерений и обследований, направленных на выявление отклонений от проектных параметров работы, определение причин неисправностей и выработку рекомендаций по их устранению. Без своевременной диагностики мелкая проблема (утончение стенки трубки на 0,3 мм) превращается в аварию (разрыв с утечкой хладагента и остановкой производства).
Систематическое обследование теплообменного аппарата: анализ рабочих параметров (температуры, давления, расходы), проверка герметичности (опрессовка), оценка состояния трубного пучка (вихретоковый контроль, эндоскопия), выявление коррозионных повреждений. Цель -- определить текущее техническое состояние и остаточный ресурс.
Периодичность диагностики зависит от условий эксплуатации. При работе на чистой умягчённой воде достаточно ежегодного осмотра с опрессовкой. При агрессивной воде (хлориды более 250 мг/л, жёсткость более 7 мг-экв/л) или проблемах с водоподготовкой интервал сокращается до 6 месяцев. Вихретоковый контроль рекомендуется раз в 2-3 года или после любой аварийной ситуации.
Экономический эффект диагностики значителен. По статистике сервисных организаций, плановая диагностика стоимостью 40 000-60 000 рублей предотвращает аварийные ремонты стоимостью 300 000-800 000 рублей. Отношение затрат -- 1:8-1:15. Это объясняет, почему производители кожухотрубных теплообменников включают диагностику в обязательные регламенты обслуживания.
Совмещайте диагностику с плановой чисткой конденсатора. Аппарат уже остановлен и дренирован -- дополнительные затраты на осмотр и опрессовку минимальны, а информация о состоянии трубок бесценна.
2. Симптомы неисправностей
Неисправности кожухотрубного конденсатора проявляются через пять основных групп симптомов. Каждый симптом может указывать на несколько причин, поэтому диагностика требует системного подхода -- анализа нескольких параметров одновременно.
Классификация симптомов
- Падение мощности -- рост температуры конденсации при неизменной нагрузке, снижение холодо- или теплопроизводительности системы
- Рост перепада давления -- увеличение потерь напора на водяной или хладагентной стороне
- Утечки -- подтёки жидкости, падение давления при опрессовке, следы масла или хладагента
- Шум и вибрация -- стук, свист, гул, ощутимая вибрация корпуса или трубопроводов
- Подмешивание контуров -- изменение состава воды или хладагента, нехарактерный цвет конденсата
| Симптом | Частота | Типичная причина | Срочность |
|---|---|---|---|
| Падение мощности | 60% | Загрязнение, накипь | Плановая |
| Утечки | 15% | Коррозия трубок | Срочная |
| Рост перепада давления | 10% | Отложения, засор | Плановая |
| Подмешивание контуров | 8% | Сквозная коррозия | Аварийная |
| Вибрация и шум | 7% | Резонанс, кавитация | Срочная |
Подмешивание контуров -- самый опасный симптом. Вода в контуре хладагента вызывает гидроудар компрессора, хладагент в воде -- экологическое загрязнение. При подозрении на подмешивание немедленно остановите установку.
3. Утечки: причины и методы обнаружения
Утечки в кожухотрубном конденсаторе возникают в трёх зонах: тело трубки (коррозия, эрозия, усталость), соединение трубки с трубной решёткой (ослабление вальцовки или сварки), фланцевые соединения (износ прокладок). Каждая зона требует своего метода обнаружения.
Гидравлическое или пневматическое испытание на герметичность. Трубное или межтрубное пространство заполняется средой (вода, азот) под давлением 1,25-1,5 от рабочего. Выдержка 15-30 минут. Падение давления более 0,5% указывает на негерметичность. Метод выявляет дефекты с расходом утечки от 10-3 мбар*л/с.
Методы обнаружения утечек
Опрессовка азотом
Давление 1,25 Рраб, выдержка 30 мин. Контроль по манометру. Находит грубые утечки. Стоимость: от 15 000 руб.
Пенный тест
Под давлением азота наносят мыльный раствор на подозрительные зоны. Пузырьки указывают точное место утечки. Визуальный метод.
Гелиевый течеискатель
Чувствительность до 10-9 мбар*л/с. Гелий подаётся в один контур, масс-спектрометр ищет его в другом. Находит микротрещины.
Ультразвуковой контроль
Определяет утончение стенок трубок до появления сквозного дефекта. Превентивный метод -- выявляет проблему до утечки.
Причины утечек напрямую связаны с выбором материала трубок. Медные трубки подвержены аммиачной коррозии и муравьиной эрозии. Нержавеющая сталь AISI 316L устойчива к хлоридам до 250 мг/л, но при превышении развивается питтинг. Титан и CuNi 90/10 -- наиболее стойкие варианты для агрессивных сред. Подбор материала по типу среды -- ключевая мера профилактики утечек.
При обнаружении утечки в одной трубке обследуйте все трубки вихретоковым контролем. Статистика показывает: если одна трубка корродировала насквозь, ещё 5-15% трубок имеют утончение стенки более 50%. Заглушка одной трубки без ВТК -- временная мера, не решение.
4. Падение тепловой мощности
Падение мощности -- самая частая неисправность кожухотрубных конденсаторов (60% обращений). Проявляется ростом температуры конденсации на 2-10 градусов при неизменной тепловой нагрузке и расходе охлаждающей воды. Каждый градус роста увеличивает энергопотребление компрессора на 2-4%.
Причина 1: Накипь и биоплёнка
Отложения на внутренней поверхности трубок -- основная причина. Карбонатная накипь (CaCO3) имеет теплопроводность 0,5-2,5 Вт/(м*К), биоплёнка -- 0,3-0,6 Вт/(м*К). Для сравнения: медь -- 390 Вт/(м*К), нержавейка -- 15 Вт/(м*К). Слой отложений даже 0,5 мм создаёт термическое сопротивление, сопоставимое со стенкой трубки. Решение: CIP-промывка или механическая чистка.
Причина 2: Воздушная пробка
Неконденсируемые газы (воздух, азот) скапливаются в верхней части межтрубного пространства и "экранируют" часть теплообменной поверхности. Даже 1% воздуха по объёму снижает коэффициент теплоотдачи при конденсации на 10-15%. Решение: воздухоотводчик (вентиль Шрадера) в верхней точке корпуса, регулярная продувка.
Причина 3: Недостаточный расход воды
Засорение фильтров, износ рабочего колеса насоса, неисправность регулирующего клапана -- всё это снижает расход охлаждающей воды. При снижении расхода на 20% мощность конденсатора падает на 10-15%. Контроль: расходомер + сравнение с проектным гидравлическим расчётом.
Разность температур между конденсирующимся хладагентом и выходящей охлаждающей водой. Номинальное значение: 3-5 градусов. Рост подхода указывает на снижение эффективности теплообмена (загрязнение, недостаточный расход). Используйте подход как ключевой индикатор состояния конденсатора.
Не компенсируйте падение мощности конденсатора увеличением расхода воды сверх проектного. Скорость воды в трубках более 3 м/с вызывает эрозионный износ, особенно на медных и медно-никелевых трубках. Правильное решение -- устранить причину, а не бороться с последствиями.
5. Рост перепада давления
Рост перепада давления (дельта P) -- второй по информативности симптом после падения мощности. Измеряется отдельно на водяной и хладагентной стороне. Каждая сторона имеет свои причины и пороги.
| Параметр | Норма | Внимание (плановая чистка) | Критично (немедленная остановка) |
|---|---|---|---|
| Дельта P водяной стороны | 0-10% от проектного | 15-30% | Более 50% |
| Дельта P хладагентной стороны | 0-5% от проектного | 10-20% | Более 30% |
| Расход воды при постоянном напоре | 95-100% от проектного | 80-95% | Менее 80% |
Загрязнение трубок
Отложения на стенках сужают проходное сечение. Зависимость нелинейная: при уменьшении диаметра трубки на 10% перепад давления растёт на 30-40% (закон Дарси-Вейсбаха). Решение: промывка. Подробнее о типах отложений -- в статье о качестве воды для конденсаторов.
Неправильная ходность
Ходность -- количество проходов воды по трубкам. При увеличении числа ходов (например, 4 вместо 2) скорость воды растёт вдвое, а перепад давления -- в 8 раз (пропорционально кубу скорости с учётом длины пути). Ошибка при расчёте конденсатора или неправильная установка перегородок в водяных крышках приводят к избыточному перепаду давления с первого дня эксплуатации.
Если перепад давления высокий с момента пуска (а не нарастал постепенно) -- причина конструктивная: неправильная ходность, малый диаметр трубок, недостаточное количество трубок. Сравните фактический перепад давления с расчётным значением.
6. Подмешивание контуров
Подмешивание -- проникновение среды из одного контура в другой через сквозной дефект трубки или трубной решётки. Это самая опасная неисправность: вода в контуре хладагента вызывает гидроудар компрессора, хладагент в контуре воды -- токсичное загрязнение.
Методы обнаружения
- Электропроводность конденсата. Резкий рост электропроводности в контуре хладагента (кондуктометр, непрерывный мониторинг) указывает на попадание воды. Порог тревоги -- рост более 20% от базового уровня
- Химический анализ воды. Следы масла или хладагента в охлаждающей воде. Экспресс-тест: УФ-лампа выявляет масляную плёнку, газоанализатор -- пары хладагента
- Сравнение давлений при остановке. Если после остановки давления в обоих контурах выравниваются -- есть сообщение между ними. Простой и надёжный метод
- Индикаторный газ. Подача гелия в один контур и поиск масс-спектрометром в другом -- самый точный метод определения места подмешивания
Проникновение рабочей среды из одного контура теплообменника в другой через сквозной дефект теплообменной поверхности. Направление определяется разностью давлений: среда перетекает из контура с более высоким давлением. В конденсаторе давление хладагента обычно выше давления воды, поэтому типичное направление подмешивания -- хладагент в воду.
При подтверждённом подмешивании: 1) немедленная остановка; 2) дренирование обоих контуров; 3) опрессовка для локализации дефекта; 4) вихретоковый контроль всего пучка; 5) заглушка дефектных трубок или замена пучка. Запуск без устранения дефекта недопустим.
Нужна диагностика конденсатора?
Инженер определит причину неисправности и предложит решение. Выезд за 1-3 дня.
Оставить заявку7. Вибрация и шум
Вибрация кожухотрубного конденсатора -- не просто дискомфорт, а предвестник механического разрушения. Усталостные трещины в местах крепления трубок к решёткам появляются через 10 000-100 000 циклов нагружения. При частоте вибрации 50 Гц это всего 3-30 минут непрерывной вибрации.
Резонанс трубного пучка
Собственная частота колебаний трубок совпадает с частотой вихревого следа потока (число Струхаля). Амплитуда колебаний резко возрастает. Решение: увеличить количество промежуточных перегородок (сократить пролёт), изменить расход (сместить частоту возбуждения), установить демпферные вставки.
Кавитация
Возникает при падении давления воды ниже давления насыщения -- пузырьки пара схлопываются у поверхности трубок, вызывая эрозию и характерный "потрескивание". Причины: высокая скорость на входе, малое сечение патрубка, низкое давление в системе. Решение: увеличить сечение входного патрубка, снизить скорость, обеспечить подпор.
Гидроудар
Резкое закрытие арматуры или пуск насоса создаёт ударную волну давления. Особенно опасен при наличии воздушных пробок -- удар конденсата о "подушку" жидкости. Решение: плавное открытие арматуры (электропривод с регулированием), обратные клапаны с демпфером, расширительные ёмкости.
Установите акселерометр на корпус конденсатора и запишите спектр вибрации. Пик на собственной частоте трубок (расчёт по формуле Эйлера) -- резонанс. Широкополосный шум 1-10 кГц -- кавитация. Единичные импульсы -- гидроудар. Акселерометр стоит 5 000-15 000 руб., а информация экономит сотни тысяч на ремонте.
8. Коррозионные повреждения
Коррозия -- основная причина утечек и сокращения ресурса кожухотрубных теплообменников. Различают четыре основных механизма, каждый со своими условиями развития и методами противодействия.
Питтинговая коррозия
Точечная коррозия, инициированная хлорид-ионами. Развивается на пассивных металлах (нержавейка, титан) при концентрации хлоридов выше критической: AISI 304 -- более 50 мг/л, AISI 316L -- более 250 мг/л, дуплекс 2205 -- более 1000 мг/л. Питтинг опасен тем, что поверхность выглядит чистой, а под ней -- сквозное отверстие. Детальный разбор -- в статье материалы и коррозия.
Межкристаллитная коррозия (МКК)
Разрушение по границам зёрен в нержавеющей стали. Причина -- сенсибилизация при нагреве 450-850 градусов (сварка, пайка). Хром связывается в карбиды Cr23C6, обедняя границы зёрен. Профилактика: использование низкоуглеродистых марок (316L, 304L), стабилизированных марок (321, 347), контроль режима сварки.
Эрозионная коррозия
Механическое разрушение защитной плёнки потоком среды. Особенно интенсивна на входных участках трубок (первые 50-100 мм), в местах турбулизации (перегородки), при скорости воды более 3 м/с для меди и более 6 м/с для нержавейки. Характерный признак -- кольцевое утончение входного участка трубок ("трубный эффект").
Гальваническая коррозия
Контакт разнородных металлов в электролите. Типичные пары: медные трубки + стальные трубные решётки, титановые трубки + латунные перегородки. Более активный металл (анод) растворяется ускоренно. Защита: электроизоляционные вставки, протекторные аноды, правильный подбор пары "трубка -- решётка".
| Тип коррозии | Типичный материал | Ключевой фактор | Метод обнаружения |
|---|---|---|---|
| Питтинг | AISI 304, 316L | Хлориды более 50 / 250 мг/л | Вихретоковый контроль |
| МКК | Нержавейка без L | Сварка без контроля | Металлография, ВТК |
| Эрозия | Медь, CuNi | Скорость более 3 м/с | Эндоскопия, ультразвук |
| Гальваническая | Пара разных металлов | Электролит (вода) | Визуальный осмотр |
9. Матрица "симптом -- причина -- действие"
Матрица диагностики позволяет инженеру по набору наблюдаемых симптомов определить наиболее вероятную причину и предпринять правильные действия. Используйте её как чек-лист при обследовании конденсатора.
| Симптом | Вероятная причина | Подтверждение | Действие |
|---|---|---|---|
| Рост T конденсации + рост дельта P воды | Накипь / биоплёнка | Вскрытие крышки, осмотр | CIP-промывка |
| Рост T конденсации, дельта P в норме | Воздушная пробка / недозаряд | Проверка уровня, продувка | Удаление воздуха, дозаряд |
| Падение расхода воды | Засор фильтра / износ насоса | Манометры до/после фильтра | Чистка фильтра / ревизия насоса |
| Подтёки на корпусе | Износ прокладок / коррозия | Опрессовка | Замена прокладок / ремонт |
| Масло в воде / вода в хладагенте | Сквозная коррозия трубки | Гелиевый тест, ВТК | Заглушка трубок / замена пучка |
| Вибрация на определённом расходе | Резонанс трубного пучка | Спектр вибрации | Перегородки / изменение расхода |
| Потрескивание, хлопки | Кавитация | Давление на входе | Увеличить подпор / сечение |
| Обмерзание корпуса | Низкий расход воды / перезаряд | Расходомер, давление | Восстановить расход / стравить |
Начинайте диагностику с простого: проверьте расход воды (расходомер или дельта P на фильтре), температуры (4 точки: вход/выход воды, вход/выход хладагента), давления (до и после конденсатора на обеих сторонах). 80% неисправностей диагностируются этими шестью измерениями.
10. Инструменты диагностики
Инструменты диагностики конденсатора делятся на три уровня: штатный КИП (есть на каждой установке), переносные приборы (закупаются сервисной службой), специализированное оборудование (привлечение подрядчика).
Уровень 1: Штатный КИП
- Термометры / датчики температуры -- вход и выход воды, температура конденсации (по давлению). Точность 0,5 градуса достаточна
- Манометры -- давление на входе и выходе водяной стороны (перепад давления), давление конденсации
- Расходомер -- фактический расход охлаждающей воды. Сравнение с проектным значением
Уровень 2: Переносные приборы
- Тепловизор -- визуализация распределения температур по корпусу. Выявляет зоны перегрева, воздушные пробки, неработающие секции
- Акселерометр (виброметр) -- измерение уровня и спектра вибрации. Диагностика резонанса и кавитации
- Кондуктометр -- электропроводность конденсата. Скрининг на подмешивание контуров
- Ультразвуковой толщиномер -- замер толщины стенки трубок и корпуса снаружи, без вскрытия
Уровень 3: Специализированное оборудование
- Вихретоковый дефектоскоп -- полное обследование трубного пучка. Определяет глубину дефектов с точностью 5% толщины стенки
- Видеоэндоскоп -- визуальный осмотр внутренней поверхности трубок. Определяет тип отложений, характер коррозии
- Гелиевый масс-спектрометр -- поиск микроутечек. Чувствительность 10-9 мбар*л/с
Неразрушающий метод дефектоскопии трубок теплообменников. Зонд с электромагнитной катушкой протягивается через каждую трубку. Дефекты (утончение, питтинг, трещины) изменяют электромагнитное поле и регистрируются прибором. Результат -- карта состояния каждой трубки с процентом утончения стенки. По ГОСТ Р ИСО 10893-2 трубки с утончением более 80% подлежат заглушке.
Стоимость полного вихретокового контроля конденсатора (200-500 трубок) -- 40 000-80 000 руб. Стоимость аварийной замены трубного пучка -- 300 000-1 200 000 руб., плюс простой оборудования. Плановая диагностика дешевле аварийного ремонта в 8-15 раз.
11. Кейсы: 3 примера диагностики
Объект: молокозавод, холодильная установка 800 кВт, конденсатор кожухотрубный, трубки медные, вода из открытой градирни.
Симптомы: температура конденсации выросла с 38 до 44 градусов за 6 месяцев. Перепад давления на водяной стороне увеличился на 45%. Расход воды в норме.
Диагностика: вскрытие водяной крышки выявило слой карбонатной накипи 1,2 мм и биоплёнку. Жёсткость воды -- 9 мг-экв/л (при допустимых 5).
Решение: CIP-промывка сульфаминовой кислотой 7% с ингибитором (6 часов). Установка дозатора ингибитора накипеобразования. Рекомендация по водоподготовке.
Результат: мощность восстановлена на 100%. Экономия электроэнергии -- 180 000 руб./год. Стоимость промывки -- 45 000 руб.
Объект: химический завод, конденсатор аммиачной холодильной машины, трубки AISI 316L, вода оборотная с хлоридами 180 мг/л.
Симптомы: еженедельная дозаправка аммиаком (5-8 кг). Запах аммиака возле градирни. Концентрация аммиака в оборотной воде -- 15 мг/л.
Диагностика: опрессовка азотом 25 бар -- падение давления 0,8 бар за 30 минут. Гелиевый тест локализовал 3 дефектные трубки. ВТК выявил утончение стенок на 60-80% у ещё 12 трубок в зоне первой перегородки (эрозия от турбулизации потока).
Решение: заглушка 15 трубок (3 дефектные + 12 критических). Рекомендация по замене пучка при следующем ТО (утончение более 50% у 8% трубок).
Результат: утечка устранена. Потеря мощности от заглушки 15 из 280 трубок -- 5,4%. Экономия аммиака -- 400 кг/год (120 000 руб.).
Объект: ТЭЦ, паровой конденсатор, трубки латунь Л68, расход охлаждающей воды увеличен после модернизации насосной станции.
Симптомы: сильная вибрация корпуса (виброскорость 12 мм/с при норме до 4,5). Характерный гул на частоте 47 Гц. Через 3 месяца -- утечки в 7 трубках у средней перегородки.
Диагностика: расчёт собственной частоты трубок -- 48 Гц. Частота вихревого следа при новом расходе -- 46-50 Гц. Классический резонанс. ВТК выявил усталостные трещины у 23 трубок в зоне средней перегородки.
Решение: установка дополнительной промежуточной перегородки (пролёт сокращён с 800 до 400 мм, собственная частота выросла до 190 Гц). Заглушка 23 дефектных трубок. Альтернатива для конденсаторов разных типов: снижение расхода до исходного.
Результат: вибрация снижена до 1,2 мм/с. Утечки прекращены. Стоимость модернизации -- 180 000 руб. vs замена пучка 650 000 руб.
