Две архитектуры теплообмена: суть различий
Промышленный теплообменник — аппарат, передающий тепло от одного теплоносителя к другому через разделяющую стенку без смешения сред. На рынке СНГ доминируют две архитектуры: пластинчатый разборный (plate heat exchanger, PHE) и кожухотрубный (shell-and-tube, STHE). Различие — в форме теплообменной поверхности и способе её упаковки в корпус. Эта геометрия определяет всё: коэффициент теплопередачи, компактность, ремонтопригодность, область применения, цену и срок службы.

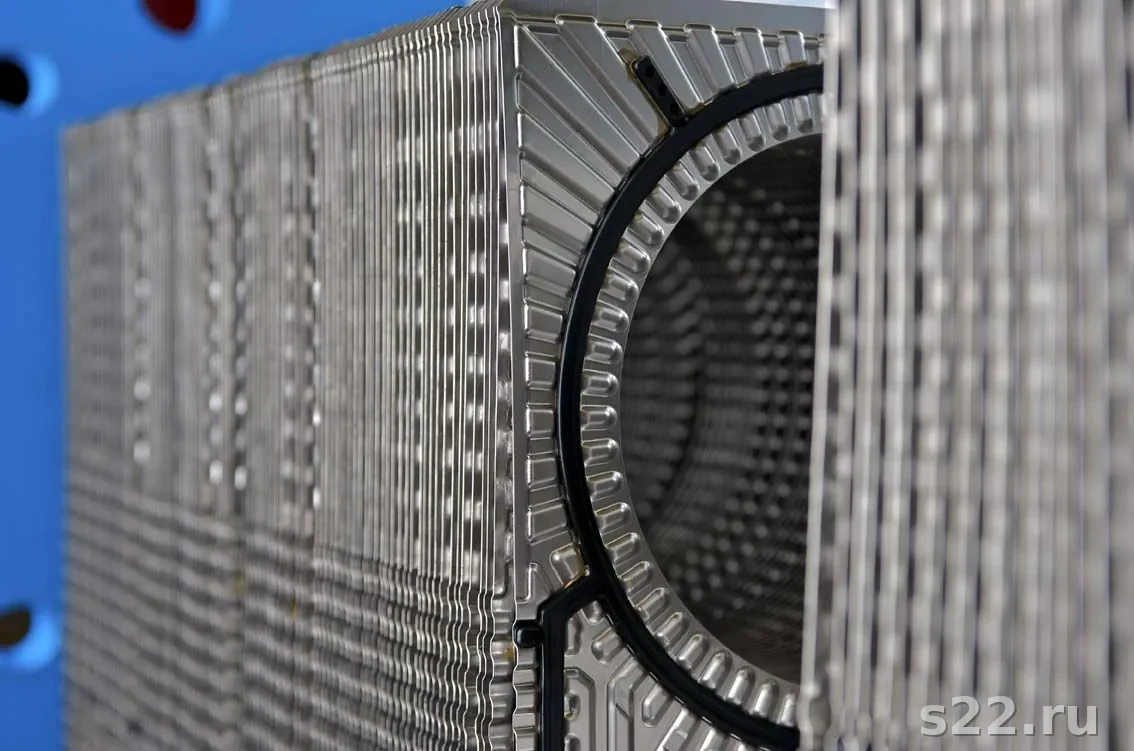

Геометрия пластинчатого аппарата даёт две принципиальные выгоды: малая толщина стенки пластины (0,4-0,5 мм против 2-3 мм трубки) снижает тепловое сопротивление в 4-6 раз, а узкий канал создаёт турбулентность на скоростях в 5-8 раз ниже, чем нужно в трубах. Расплата — ограничения по давлению (прокладки) и по среде (узкие каналы забиваются взвесями и волокнами). Кожухотрубный платит компактностью за универсальность: огромное межтрубное пространство допускает любые среды, давления и температуры, но требует в 5-10 раз больше площади теплообмена для той же мощности.
Подробный разбор конструкции КТО — в статье принцип работы кожухотрубного теплообменника; нормативную базу мы разбираем в материале о ГОСТ 15122-79.
Коэффициент теплопередачи: ключевой параметр сравнения
Коэффициент теплопередачи K (Вт/(м²·К)) — производительность аппарата на единицу площади теплообмена. Чем выше K, тем меньше площади (и металла, и габаритов) нужно при заданной мощности. Это главное конкурентное преимущество пластинчатых аппаратов и причина их вытеснения кожухотрубных на массовом рынке коммунальной энергетики и ГВС.
| Среды / задача | Пластинчатый РТО | Кожухотрубный КТО | Соотношение |
|---|---|---|---|
| Вода-вода (отопление) | 4500-7500 Вт/(м²·К) | 1200-1800 Вт/(м²·К) | 3,5-4,5х |
| Вода-вода (ГВС) | 3500-6500 Вт/(м²·К) | 1000-1500 Вт/(м²·К) | 3,5-4,5х |
| Пар-вода (нагрев) | 4000-6000 Вт/(м²·К) | 2000-3500 Вт/(м²·К) | 1,8-2,2х |
| Гликоль-вода | 2500-4500 Вт/(м²·К) | 700-1200 Вт/(м²·К) | 3,5-4х |
| Масло-вода (охл. трансформатора) | 800-1500 Вт/(м²·К) | 250-450 Вт/(м²·К) | 3х |
| Мазут-пар | не применяется | 180-350 Вт/(м²·К) | — |
| Аммиак-рассол (холодильник) | паяные/сварные 2500-4000 | 900-1600 Вт/(м²·К) | 2,5-3х |
Преимущество пластинчатого вдвое-впятеро при чистых жидкостях — следствие трёх факторов: турбулизации потока шевроном (число Нуссельта Nu растёт пропорционально Re в степени 0,7-0,75), малой толщины стенки и противоточной компоновки на 100% длины канала (у кожухотрубного с перегородками поток в межтрубном пространстве — поперечный, что эквивалентно среднелогарифмическому температурному напору на 5-15% ниже).
Рабочие давления и температуры: где пластинчатый сдаётся
Слабое место разборного пластинчатого аппарата — резиновые прокладки между пластинами. Они держат давление через механическое уплотнение под нагрузкой стяжных шпилек и ограничены пределом текучести эластомера. Кожухотрубный аппарат — это цельносварная стальная конструкция, в которой давление ограничено только толщиной стенки кожуха и трубок.
| Тип аппарата | P max, бар | T max, °C | Срок прокладок/трубок |
|---|---|---|---|
| Пластинчатый разборный, NBR | 16 | 110 | 6-8 лет |
| Пластинчатый разборный, EPDM | 16-25 | 150 | 8-10 лет |
| Пластинчатый разборный, FKM (Viton) | 25 | 180 | 10-12 лет |
| Пластинчатый паяный (медь, Alfa Laval CB, Funke FP) | 30 | 200 | 12-15 лет |
| Пластинчатый сварной (AlfaNova, Compabloc) | 40 | 350 | 20-25 лет |
| Кожухотрубный ГОСТ 15122-79 стандартное | 40-64 | 450 | 25-35 лет |
| Кожухотрубный для ТЭЦ (ПСВ, ПСГ) | 16-25 | 250 | 30-40 лет |
| Кожухотрубный для ПВД котельной | 80-160 | 350-600 | 30-40 лет |
Граница 25 бар / 180°C — водораздел применимости. Всё, что выше, требует сварного исполнения, а сварные пластинчатые (Compabloc Alfa Laval, AlfaNova, Funke FPDW, Kelvion NF) — это уже специализированный сегмент нефтехимии стоимостью в 4-7 раз выше кожухотрубного аналога. Для пара выше 13 бар (≈191°C насыщения), перегретого пара, масел и мазута, газо-газовых задач кожухотрубный остаётся единственным экономически оправданным решением.
Габариты, масса, требования к помещению
На любую тепловую мощность пластинчатый аппарат требует в 5-10 раз меньше площади пола и в 4-8 раз меньше массы. Это решающий фактор для модернизации существующих ИТП и ЦТП в подвалах жилых домов: пластинчатый влезает в освободившееся после демонтажа кожухотрубного место с двукратным запасом.
| Мощность | Пластинчатый (модель РИДАН) | Масса | Кожухотрубный (DN×L) | Масса |
|---|---|---|---|---|
| 250 кВт | НН-08, 0,5×0,3×1,4 м | 35 кг | 219×3000, 6 м² | 180 кг |
| 500 кВт | НН-14, 0,6×0,4×1,6 м | 65 кг | 325×3000, 9 м² | 320 кг |
| 1 МВт | НН-19, 0,8×0,4×2,0 м | 130 кг | 426×4000, 14 м² | 650 кг |
| 2 МВт | НН-30, 1,0×0,5×2,4 м | 240 кг | 530×4000, 18 м² | 1100 кг |
| 5 МВт | НН-50, 1,2×0,6×2,8 м | 520 кг | 630×6000, 25 м² | 2400 кг |
| 10 МВт | НН-А, 1,5×0,8×3,2 м | 1200 кг | 820×6000 ×2 шт | 5800 кг |
Дополнительно к габаритам аппарата нужно учитывать зону обслуживания. У пластинчатого это пространство сбоку от подвижной плиты для съёма пластин — равно длине пакета (800-2500 мм). У кожухотрубного — зона выкатывания пучка перед задней (поворотной) крышкой длиной 1,1-1,3 от длины аппарата (4-8 м). Именно зона выкатывания пучка в большинстве случаев делает кожухотрубный аппарат неприменимым в стеснённых тепловых пунктах жилых зданий. Подробно о расположении аппаратов — вертикальный или горизонтальный аппарат.
Экономика: CAPEX, OPEX и TCO на 15 лет
Сравним полные затраты на типовой ИТП многоквартирного дома 100-150 квартир с двумя контурами: отопление 800 кВт и ГВС 600 кВт. Один отопительный, второй пиковый. Расчёт — Москва 2026, средние цены поставщиков.
Капитальные затраты (CAPEX)
| Статья | Пластинчатый (РИДАН НН-19 + НН-14) | Кожухотрубный (426×4000 + 325×3000) |
|---|---|---|
| Стоимость аппаратов | 720 тыс. ₽ | 540 тыс. ₽ |
| Обвязка (арматура, фильтры) | 180 тыс. ₽ | 240 тыс. ₽ |
| Монтаж и обвязка трубопроводами | 220 тыс. ₽ | 380 тыс. ₽ |
| Пусконаладка, химпромывка | 80 тыс. ₽ | 110 тыс. ₽ |
| Итого CAPEX | 1 200 тыс. ₽ | 1 270 тыс. ₽ |
Эксплуатационные затраты (OPEX), 15 лет
| Операция | Пластинчатый | Кожухотрубный |
|---|---|---|
| Химпромывка раз в 2-3 года | 5 × 60 = 300 тыс. ₽ | 3 × 90 = 270 тыс. ₽ |
| Замена прокладок раз в 8 лет | 2 × 140 = 280 тыс. ₽ | — |
| Замена дефектных трубок (вальцовка) | — | 2 × 120 = 240 тыс. ₽ |
| Энергопотери на сопротивление | 180 тыс. ₽ | 320 тыс. ₽ |
| Итого OPEX 15 лет | 760 тыс. ₽ | 830 тыс. ₽ |
TCO (Total Cost of Ownership) на 15 лет: пластинчатый — 1 960 тыс. ₽, кожухотрубный — 2 100 тыс. ₽. Разница 7% в пользу пластинчатого, но при равных условиях. На задачах с агрессивными средами или с риском загрязнения каналов (волокна, песок, шлам) баланс сдвигается в сторону кожухотрубного, так как у пластинчатого межсервисный интервал падает до 1-1,5 лет и OPEX вырастает в 2-3 раза.
Ремонтопригодность и сервис
Здесь две архитектуры расходятся радикально. Пластинчатый разборный спроектирован под регулярную полную разборку: ослабил гайки шпилек, развёл плиты, вынул каждую пластину для механической или химической очистки, заменил все прокладки, собрал обратно — 4-12 часов работы двух специалистов без специального оборудования. Кожухотрубный разборке поддаётся условно: открутил крышки, вытащил пучок — для этого нужен тельфер грузоподъёмностью 1-5 т и зона выкатывания. Сами трубки чистят механически (ёршение, гидродинамика 800-1500 бар) или химически (без разборки).
Пластинчатый — плюсы сервиса
- Полная разборка за 4-12 часов
- Визуальная инспекция каждой пластины
- Расширение мощности добавлением пластин
- Замена дефектной пластины 30 минут
- Не нужен тельфер и зона выкатывания
- Прокладки меняются за смену
Пластинчатый — минусы сервиса
- Прокладки расходник — замена раз в 6-10 лет
- Каналы 1,5-5 мм забиваются твёрдыми частицами
- Чувствителен к перепадам давления (гидроудар)
- Точная затяжка по моменту обязательна
- Деформация пластины при подмятии — выбраковка
- Поиск негерметичной пары — поэтапная разборка
Кожухотрубный — плюсы сервиса
- Прокладки только торцевых крышек — 2-4 шт
- Трубки чистятся без разборки (гидрохимия)
- Замена 1-2 дефектных трубок вальцовкой
- Заглушка трубки без потери работоспособности
- Самые длинные ресурсы (30-40 лет)
- Стабильность размеров и плотности
Кожухотрубный — минусы сервиса
- Нужен тельфер 1-5 т для выкатывания пучка
- Зона выкатывания 1,2 × длина аппарата
- Полная разборка 2-5 дней с бригадой 3-4 чел.
- Невозможно расширить мощность
- Диагностика свища — трудоёмкая
- Капремонт пучка дороже нового аппарата на 60-80%
Методику диагностики кожухотрубного пучка мы разбирали отдельно — диагностика трубного пучка. Особенности эксплуатации обоих типов — эксплуатация и чистка по типам.
Материалы исполнения и устойчивость к коррозии
Выбор материала определяется тремя факторами: химический состав среды (хлориды, сульфаты, pH, растворённый кислород), рабочая температура и требования к ресурсу. Для пластинчатых типичные материалы — AISI 304 (бюджет), AISI 316L (стандарт ИТП), SMO 254 (морская вода), титан Gr.1/Gr.2 (бассейны с хлором, морская вода, кислоты), Hastelloy C-276 (агрессивная химия). Для кожухотрубных — углеродистая сталь 20, нержавейка 12Х18Н10Т, AISI 304/316L, латуни ЛО70-1, мельхиор МНЖ5-1, медно-никель CuNi 90/10, титан.
| Среда | Пластинчатый | Кожухотрубный (трубки) | Кожух |
|---|---|---|---|
| Городская сетевая вода | AISI 316L + EPDM | Сталь 20 | Сталь 09Г2С |
| Питьевая вода (ГВС) | AISI 316L + EPDM-WRAS | 12Х18Н10Т | 09Г2С / 12Х18Н10Т |
| Гликоль | AISI 316L + NBR | Сталь 20 / 12Х18Н10Т | 09Г2С |
| Морская вода | Титан Gr.1 + EPDM | МНЖ5-1 / CuNi 90/10 / Титан | Биметалл / Дуплекс |
| Аммиак (NH₃) | паяные не применять | Сталь 20 (медь категорически запрещена) | 09Г2С |
| Хлорированная вода (бассейн) | Титан Gr.1 + FKM | Титан Gr.2 | Полимер / Дуплекс |
| Пар сетевой 6-13 бар | сварной / паяный сталь | 12Х18Н10Т | 09Г2С |
| Мазут М100, нефть | не применять | Сталь 20 + плавающая головка | Сталь 20 |
| Кислоты (H₂SO₄, HCl) | Hastelloy C-276 + Viton | Тантал / Hastelloy | Хастеллой / Футеровка |
Полная таблица материалов по типам аппаратов и температурам — в статье материалы по типам — 316L, CuNi, Ti.
Области применения: где какой тип безусловно лучше
Десятилетия эксплуатации сформировали устойчивую матрицу применения. Ниже — конкретные ниши с обоснованием.
Где побеждает пластинчатый разборный
- ИТП и ЦТП жилых зданий: компактность критична, давление ≤ 16 бар, T ≤ 150°C, среда чистая. Типовой выбор — РИДАН НН-14/НН-19/НН-30, ЭТРА ЭТ-019, Alfa Laval M6/M10, Funke FP31, Kelvion NT100M.
- ГВС многоквартирных домов: требование быстрой реакции на пиковый разбор воды, точное удержание T = 60-65°C по СанПиН 2.1.4.2496-09. Кожухотрубный не справляется из-за большой инерции.
- Бассейны и СПА: хлорированная вода + теплоноситель. Только титан или Hastelloy. Кожухотрубный из этих материалов в 4-6 раз дороже.
- Системы кондиционирования: охладители фреона, испарители чиллеров. Пластинчатый паяный (Alfa Laval CB, Funke FP) — стандарт отрасли.
- Пищевая и фармацевтика: асептический разборный пластинчатый APV, Tetra Pak, Alfa Laval Front Line для пастеризации молока, пива, соков. Полная санитарная разборка и CIP-промывка.
- Утилизация низкопотенциального тепла: вытяжной воздух → приточный, сточные воды → ХВС. Малые температурные напоры 3-5°C требуют максимального K.
Где побеждает кожухотрубный
- Пароводяные подогреватели ТЭЦ: ПСВ, ПСГ, ПСГ-1300, ПСГ-2300. Давление пара 6-13 бар, T до 250°C, расход воды 500-3000 т/ч. Никаких альтернатив.
- Подогреватели высокого давления (ПВД): питательная вода котла 80-160 бар, отбор пара турбины. Только сварной кожухотрубный с U-образными трубками.
- Нефтепереработка: подогрев нефти, конденсация лёгких фракций, охлаждение дизтоплива. Среды с твёрдыми включениями, асфальтенами. Кожухотрубные с плавающей головкой для термокомпенсации.
- Аммиачные холодильные машины: испарители, конденсаторы пищевых производств. Медь и латунь категорически запрещены — только сталь, кожухотрубный безальтернативен.
- Подогрев мазута и тяжёлых масел: вязкость > 50 сСт, забивающие осадки. Узкие каналы пластинчатого закупорятся за месяцы.
- Охлаждение трансформаторного масла: требование пожарной безопасности — герметичная сварная конструкция. Кожухотрубный с медными или нержавеющими трубками.
- Газо-газовые задачи: рекуператоры дымовых газов, охладители компримированного воздуха. Низкий K пластинчатого делает его нерентабельным.
Детальный разбор подводных камней выбора между типами — в материале 15 кейсов ошибок выбора типа. Если стоит более узкий вопрос «гидравлический разделитель или теплообменник» — это отдельная архитектурная развилка для гидравлической развязки контуров.
Производители и модельный ряд
После 2022 г. рынок РФ перестроился. Доминируют российские бренды РИДАН и ЭТРА, частично сохранились поставки Funke, Kelvion и Sondex через дружественные юрисдикции. Alfa Laval официально ушла, но запчасти и пластины обслуживаются через параллельный импорт. Ниже — актуальные модели и ценовые диапазоны.
Пластинчатые разборные — массовый сегмент
| Бренд | Серия | Мощность, кВт | Применение | Цена, тыс. ₽ |
|---|---|---|---|---|
| РИДАН | НН-04 ... НН-А | 50-12000 | ИТП, ГВС, отопление | 120-2800 |
| РИДАН | S, X (премиум) | 300-15000 | Промышленность, ТЭЦ | 380-3500 |
| ЭТРА | ЭТ-005 ... ЭТ-052 | 80-8000 | ИТП, бассейны | 140-2200 |
| Alfa Laval | M3, M6, M10, M15, T20, T50 | 50-25000 | Универсальное | 180-4500 |
| Funke | FP04 ... FPDW100 | 40-15000 | ИТП, пищевая | 160-3800 |
| Kelvion (GEA) | NT, NX, NF | 60-18000 | Промышленность, морская | 200-4200 |
| Sondex | S, ALL | 80-12000 | ИТП, пищевая | 180-3600 |
| Danfoss | XB, XGM (паяные) | 20-2500 | Чиллеры, ИТП | 40-680 |
| APV | SR, ParaFlow | 100-10000 | Пищевая, фармацевтика | 220-3200 |
Кожухотрубные — массовый сегмент
| Производитель | Серия | Применение | Мощность, МВт |
|---|---|---|---|
| Тагмет, Северсталь, ТМК | ТНГ, ТНВ, ТП по ГОСТ 15122 | Универсальное | 0,1-50 |
| ТТАИ | Секционные, водоводяные | ИТП, ЦТП | 0,2-3 |
| ТИЖ | Секционные ПВ, ВВП | ГВС, отопление | 0,1-2 |
| КС (Калужский «Стандарт») | ВВП, ПВ, ОСТ 34 | ЦТП, котельные | 0,3-5 |
| Сибэнергомаш | ПСВ, ПСГ, ПВД | ТЭЦ, котельные | 5-200 |
| Уралхиммаш | Нестандартные, нефтепереработка | НПЗ, химия | 0,5-100 |
| Funke | TPL (импорт) | Промышленность | 0,5-20 |
| Kelvion (GEA) | Compac, ВКЗ | Нефтехимия, ГПП | 1-100 |
Серии РИДАН НН-А и S — прямые наследники датских Sondex по технологии (РИДАН купил российский завод Danfoss Heating в 2022). ЭТРА развивает собственную школу пластин с 1995 г. — рисунок шеврона и углы 30°/60° отличаются от Alfa Laval, что даёт другой компромисс K/ΔP под российские режимы теплосетей. Подробности о монтажных особенностях каждого типа — в статье монтаж по типам — Г, В, компенсатор, КП.
Методика подбора: 7 шагов от ТЗ до спецификации
Чтобы конкретно выбрать между пластинчатым и кожухотрубным, проектировщик идёт по фиксированной последовательности. Игнорирование любого шага — типовой источник ошибок и переделок.
- Сбор исходных данных: тепловая мощность Q (кВт), температуры первичного контура T1/T2 (например, 130/70°C), температуры вторичного контура t1/t2 (95/70°C), расходы G1/G2 (м³/ч), рабочие и расчётные давления P1/P2 (бар), химсостав сред — жёсткость по СанПиН, хлориды, pH, взвеси.
- Проверка применимости пластинчатого: P max ≤ 25 бар? T max ≤ 180°C? Среда без волокон и крупных взвесей > 1 мм? Если все «да» — пластинчатый возможен. Если хоть одно «нет» — переход к кожухотрубному.
- Расчёт LMTD: среднелогарифмический температурный напор ΔTlm = (ΔT1 − ΔT2) / ln(ΔT1/ΔT2). Для типового ИТП 130/70 vs 95/70 ΔTlm ≈ 16-18°C.
- Площадь теплообмена: F = Q / (K × ΔTlm × ψ), где ψ — поправка на компоновку (для пластинчатого 0,95-0,99, для кожухотрубного 0,75-0,90). Для Q = 1000 кВт, ΔTlm = 17°C, K = 5500 (пластинчатый) — F ≈ 11 м²; для K = 1500 (кожухотрубный) — F ≈ 45 м².
- Подбор типоразмера: в каталоге производителя или специализированной программе (РИДАН HXSPro, ЭТРА ETRACalc, Alfa Laval CAS) ищем модель с площадью на 10-15% выше расчётной с учётом коэффициента загрязнения.
- Проверка перепада давления: ΔP ≤ 50-80 кПа на каждом контуре. Превышение — переход на больший типоразмер либо двухходовая компоновка.
- Проверка скоростей: для воды 0,3-0,8 м/с (пластинчатый), 0,8-2,5 м/с (трубное пространство КТО). При меньших скоростях — риск осаждения шлама; при больших — эрозия трубок и пластин.
Когда менять кожухотрубный на пластинчатый при модернизации
Большинство ИТП и ЦТП в РФ оснащены кожухотрубными подогревателями советского периода (1970-1990 гг.): серии ПВ, ВВП, секционные горизонтальные по ОСТ 34-588-68. К 2026 г. большинство из них отработали 35-50 лет, коэффициент теплопередачи деградировал на 40-60% из-за необратимых отложений накипи и илового шлама в межтрубном пространстве. Замена на пластинчатый разборный — стандартная программа модернизации в Москве, СПб, Казани, Тюмени.
Критерии принятия решения о замене
- Возраст аппарата > 25 лет — статистический пик отказов трубок по сетевой стороне
- Деградация K на > 30% от паспортной — измеряется по фактическим температурам и расходам
- Жалобы жителей на температуру ГВС < 60°C в часы пик (нарушение СанПиН 2.1.4.2496-09)
- Площадь подвала < 12 м² — пластинчатый умещается, кожухотрубный требует пристройки
- План внедрения ПЗА и систем автоматического регулирования — пластинчатый имеет на порядок меньшую инерцию
- Программа капремонта с бюджетом — пластинчатая замена в 2-3 раза дешевле капремонта КТО
Типовая бюджетная оценка замены кожухотрубного ВВП-7 (1,2 МВт ГВС) на пластинчатый РИДАН НН-19: демонтаж старого аппарата 60 тыс. ₽, новый аппарат 480 тыс. ₽, обвязка 180 тыс. ₽, монтаж 120 тыс. ₽, ПНР 60 тыс. ₽. Итого 900 тыс. ₽. Капремонт старого ВВП-7 (новый пучок + новый кожух + перевальцовка): 1 250 тыс. ₽. Экономия 28% на этапе модернизации + кратное снижение OPEX в эксплуатации.
Типовые ошибки проектирования
- Запас по площади 30-50% «на всякий случай» для пластинчатого — приводит к снижению скоростей в каналах, ухудшению самоочистки и ускоренному загрязнению. Оптимум 10-15%.
- Применение AISI 304 на хлорированной воде бассейнов — CSCC через 1-3 года. Только Ti, Hastelloy или SMO 254.
- Игнорирование фильтра тонкой очистки
- Параллельное включение двух аппаратов разной площади — гидравлический перекос, основная нагрузка на меньший, ускоренный износ.
- Пластинчатый на паре без термокомпенсации обвязки — трещины в патрубках от термических напряжений за 2-4 года.
- Кожухотрубный с фиксированным трубным пучком для нефтепереработки — невозможность чистки межтрубного пространства, заводская выбраковка через 5-7 лет.
- Совмещение функций гидроразделителя и теплообменника — типовая путаница, разбираемая в статье гидравлический разделитель или теплообменник.
Технологические тренды 2025-2030
Сегмент развивается в трёх направлениях. Первое — гибридные сварные пластинчатые (Compabloc, AlfaNova, Kelvion NF) проникают в зоны традиционного КТО: давления до 40 бар, T до 350°C. На пятилетнем горизонте сегмент нефтехимии и ТЭЦ постепенно частично перейдёт на сварные пластинчатые — компактность даёт выигрыш в 3-5 раз по габаритам цеха.
Второе — аддитивные технологии. Прототипы 3D-печатных теплообменников с топологически оптимизированной геометрией каналов (бионические структуры) дают K на 30-50% выше штампованных пластин. Серийных продуктов на рынке РФ пока нет, но Alfa Laval ProTech и GE Additive показывают коммерчески готовые образцы для авиации и energy recovery.
Третье — цифровой двойник и predictive maintenance. Установка датчиков давления, температуры и расхода на входах/выходах + ML-модель деградации позволяет прогнозировать момент необходимой химпромывки или замены пластин за 30-90 дней до критического падения K. Внедряется в крупных тепловых сетях Москвы и СПб.
Российское импортозамещение прошло этап повторения зарубежных конструкций (2022-2024) и переходит к собственным разработкам: РИДАН представил серию X с шевроном «двойной частоты» (2025), ЭТРА — паяный модуль ЭТ-Б для чиллеров. Кожухотрубный сегмент консервативен, основная инновация — переход на дуплексные и супердуплексные стали для морской и оборотной воды.
Итоговая матрица решения
Если вы стоите перед выбором между пластинчатым и кожухотрубным аппаратом, ответьте на 5 вопросов. Каждый ответ — балл в пользу одного из типов.
| Вопрос | Балл за пластинчатый | Балл за кожухотрубный |
|---|---|---|
| P max ≤ 25 бар? | да = +1 | нет = +2 |
| T max ≤ 180°C? | да = +1 | нет = +2 |
| Среда — чистая жидкость без волокон? | да = +1 | нет = +2 |
| Площадь помещения < 15 м²? | да = +2 | нет = 0 |
| Планируется расширение мощности? | да = +1 | нет = 0 |
| Среда — пар, мазут, аммиак или газ? | нет = 0 | да = +3 |
| Ресурс > 30 лет критичен? | нет = 0 | да = +2 |
Суммируйте баллы. Преобладание пластинчатого на 2+ балла — выбираем пластинчатый разборный РТО (РИДАН, ЭТРА, Funke, Sondex). Преобладание кожухотрубного на 2+ балла — кожухотрубный (ТТАИ, ТИЖ, КС, Уралхиммаш). При разнице ≤ 1 балл — заказываем подбор обоих вариантов у инжиниринговой компании, сравниваем TCO на 15 лет.
