1. Физический принцип работы теплообменника
Теплообменник (теплообменный аппарат)
Устройство для передачи теплоты от более горячего теплоносителя к более холодному через разделяющую твёрдую стенку. Оба потока остаются физически разделёнными — они не смешиваются. Принцип основан на законах теплопроводности, конвекции и (при кипении/конденсации) фазовых превращений.
В основе работы любого теплообменника лежит второй закон термодинамики: тепло самопроизвольно переходит от тела с более высокой температурой к телу с более низкой температурой. Если между двумя потоками с разными температурами поместить теплопроводящую стенку — тепло начнёт переходить.
Полный механизм теплопередачи включает три этапа: конвекция от горячего потока к стенке, теплопроводность через стенку, конвекция от стенки к холодному потоку. Каждый этап создаёт своё тепловое сопротивление. Общее сопротивление — это сумма всех трёх.
Именно поэтому интенсивность теплообмена в теплообменниках разных типов столь различна: у пластинчатых турбулентный поток в гофрированных каналах даёт коэффициент теплоотдачи 5 000–15 000 Вт/м²·К, у кожухотрубных при ламинарном течении — только 500–1 500 Вт/м²·К. Подробнее о расчёте мощности читайте в статье о тепловом расчёте теплообменника.
Тепловой баланс теплообменника записывается как: теплота, отданная горячим потоком = теплота, полученная холодным потоком (при отсутствии потерь в окружающую среду).
Основное уравнение теплопередачи
Q = k × F × LMTD, где Q — тепловая мощность (Вт), k — коэффициент теплопередачи (Вт/м²·К), F — площадь поверхности теплообмена (м²), LMTD — средний логарифмический температурный напор (К). Из этого уравнения следует: F = Q / (k × LMTD).
Мощность определяется из уравнения теплового баланса отдельно для каждого потока:
Для горячего: Q = G₁ × Cp₁ × (T₁ᵢₙ − T₁ₒᵤₜ)
Для холодного: Q = G₂ × Cp₂ × (T₂ₒᵤₜ − T₂ᵢₙ)
Для воды удельная теплоёмкость Cp ≈ 4 186 Дж/(кг·К). При плотности воды ≈ 1 000 кг/м³ удобная формула: Q [кВт] = G [м³/ч] × 1 163 × ΔT [°C]. Прочитайте также о LMTD теплообменника — ключевом параметре проектирования.
3. Коэффициент теплопередачи k: что это и как считать
Коэффициент теплопередачи k обратен суммарному тепловому сопротивлению всех элементов стенки. Для плоской стенки без загрязнений:
1/k = 1/α₁ + δ/λ + 1/α₂
где α₁ и α₂ — коэффициенты теплоотдачи со стороны горячего и холодного потоков (Вт/м²·К), δ — толщина стенки (м), λ — теплопроводность материала стенки (Вт/м·К). Загрязнения добавляют слагаемые Rf₁ и Rf₂ (м²·К/Вт).
Тип теплообменника
Среды
k, Вт/(м²·К)
Пластинчатый разборный
Вода–вода
3 000–6 000
Пластинчатый паяный
Хладагент–вода
2 000–4 500
Кожухотрубный
Вода–вода
800–2 000
Кожухотрубный
Пар–вода
1 500–4 000
Кожухотрубный
Газ–вода
30–300
Пластинчатый
Масло–вода
500–1 500
При проектировании задайтесь вопросом: какой из трёх этапов теплопередачи является узким местом? Для воды-воды в пластинчатом аппарате — это тепловое сопротивление загрязнений. Для газ-жидкость — низкий коэффициент теплоотдачи со стороны газа.
4. LMTD: средний логарифмический температурный напор
LMTD — движущая сила теплопередачи. Чем больше LMTD, тем интенсивнее теплообмен. Формула:
LMTD = (ΔT₁ − ΔT₂) / ln(ΔT₁/ΔT₂)
где ΔT₁ — разность температур на одном конце аппарата, ΔT₂ — на другом конце.
При многоходовых схемах или перекрёстном токе формула LMTD требует поправочного коэффициента F (0,8–1,0). Для чистого противотока F = 1,0. Использование F без учёта схемы течения — распространённая ошибка при расчёте.
Для правильного подбора теплообменника необходимо одновременно оптимизировать LMTD и гидравлическое сопротивление. Увеличение числа ходов повышает k (за счёт турбулентности), но снижает LMTD из-за многоходовой схемы.
Противоток (counter-flow)
Горячий и холодный потоки движутся в противоположных направлениях. Обеспечивает максимальный LMTD. Позволяет нагреть холодный поток выше температуры выхода горячего. Применяется в большинстве пластинчатых теплообменников.
Схема течения
LMTD
Применение
Эффективность
Противоток
Максимальный
Большинство задач ТЭ
Высокая
Прямоток
Минимальный
Охлаждение высокотемп. потоков
Низкая
Перекрёстный поток
Средний (×F)
Кожухотрубные с перегородками
Средняя
Многоходовой
Средний
Малые расходы + большая нагрузка
Высокая при правильном подборе
При прямотоке обе среды входят в аппарат с одного конца и выходят с другого. Максимальный перепад температур — на входе, минимальный — на выходе. Холодный поток никогда не может нагреться выше температуры горячего на выходе. Используется редко — при нежелательном слишком быстром охлаждении или нагреве в начале аппарата. Подробнее читайте в классификации по направлению движения теплоносителей.
Гофрированные пластины в чередующемся порядке. Интенсивная турбулентность → высокий k. Разбирается для обслуживания. ΔP 0,05–0,5 бар.
02
Пластинчатый паяный
Пластины спаяны медью или никелем. Выдерживает высокое давление (до 45 бар). Не разбирается. Компактный. Применяется в тепловых насосах и холодильниках.
03

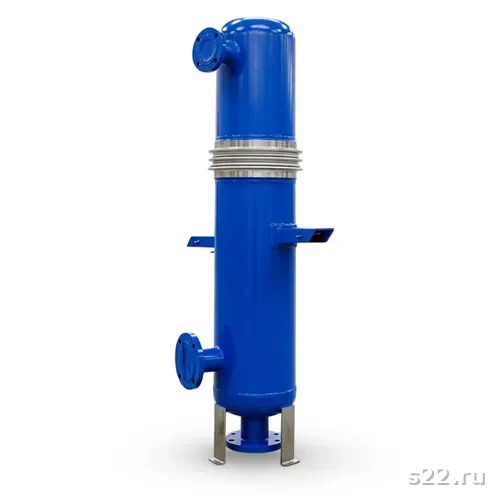

Кожухотрубный
Пучок трубок в кожухе. Один поток — в трубках, другой — в межтрубном пространстве. Перегородки задают перекрёстный ток в межтрубном. Давление до 100+ бар.
04
Спиральный
Два спиральных канала. Высокая скорость потока → самоочищение. Применяется для вязких жидкостей и суспензий. Площадь поверхности 1–500 м².
Отложения на поверхности теплообмена — главный фактор снижения эффективности в процессе эксплуатации. Виды загрязнений: накипь (карбонат кальция при нагреве воды выше 60°C), биологические плёнки (при Т = 20–45°C), корродирующие продукты, взвеси.
Слой накипи толщиной 0,5 мм (теплопроводность λ ≈ 0,5–2 Вт/м·К) создаёт термическое сопротивление Rf ≈ 0,0003 м²·К/Вт. Для пластинчатого теплообменника с k = 5 000 Вт/м²·К это снижение примерно на 60%. Нужна промывка задолго до этого момента.
Коэффициент загрязнения учитывается при расчёте:
1/k_real = 1/k_clean + Rf₁ + Rf₂
Тип среды
Rf, м²·К/Вт
Рекомендация
Питьевая вода
0,00005–0,0001
Осмос или умягчение
Умягчённая вода
0,00005
Контроль pH
Оборотная вода
0,0001–0,0003
Промывка каждые 3–6 мес.
Масло (чистое)
0,0002
Фильтрация
Пар промышленный
0,0001
Паровой сепаратор
При плановом обслуживании достаточно проверочного расчёта: если реальная производительность упала на 10% при неизменных расходах и температурах — пора на промывку.
Когда расход одного из потоков значительно ниже расчётного, скорость в каналах падает, возникает ламинарное течение, и k снижается. Решение — многоходовая схема: поток несколько раз проходит через весь теплообменник, увеличивая скорость.
В пластинчатых теплообменниках многоходовость задаётся конфигурацией портов и расположением прокладок. Паяные пластинчатые, как правило, однопроходные. В кожухотрубных — перегородки в кожухе создают поперечные ходы для межтрубного потока.
Для корректного расчёта многоходового аппарата необходимо вычислить поправочный F-коэффициент к LMTD. При 4+ ходах значение F может снизиться до 0,8, что означает завышение требуемой площади на 25%.
54 бренда в каталоге: Alfa Laval, Funke, АСТЕРА, Thermowave
Бесплатный инженерный расчёт за 1–2 часа по вашим параметрам
Склад в Москве, доставка по России
Подбор с учётом реальных условий эксплуатации и загрязнений
Сопровождение от расчёта до сервисного обслуживания
А
Алексей Корнев
Инженер-теплотехник · Стаж 12 лет · Специализация: тепловые расчёты и подбор теплообменников
Часто задаваемые вопросы о принципе работы теплообменников
Как работает теплообменник простыми словами?
Теплообменник — это аппарат, в котором два потока жидкости (или газа) передают тепло друг другу через разделяющую стенку. Горячий поток отдаёт тепло, холодный — получает. Среды не смешиваются. Принцип тот же, что у радиатора отопления: горячая вода внутри трубок нагревает воздух снаружи.
Что такое коэффициент теплопередачи k?
Коэффициент теплопередачи k (Вт/м²·К) показывает, сколько ватт тепла проходит через 1 м² поверхности при разности температур 1 К. Для пластинчатых теплообменников (вода-вода) k = 3 000–6 000 Вт/м²·К. Для кожухотрубных (вода-вода) k = 800–2 000 Вт/м²·К. Определяет необходимую площадь теплопередачи.
Почему противоток эффективнее прямотока?
При противотоке горячий и холодный потоки движутся навстречу, что поддерживает постоянную движущую силу теплопередачи по всей длине аппарата. LMTD при противотоке всегда выше. Это позволяет нагреть холодный поток выше температуры выхода горячего — в прямотоке это физически невозможно.
Как рассчитать тепловую мощность теплообменника?
Q = G × Cp × ΔT, где G — массовый расход (кг/с), Cp — удельная теплоёмкость (Дж/кг·К), ΔT — разность температур на входе и выходе (К). Для воды: Q [кВт] ≈ G [м³/ч] × 1163 × ΔT [°C]. Площадь поверхности: F = Q / (k × LMTD).
Какие виды теплообменников используются в промышленности?
Основные виды: пластинчатые разборные (ГВС, отопление, ХВП), пластинчатые паяные (холодильники, тепловые насосы), кожухотрубные (пар, высокое давление, агрессивные среды), спиральные (вязкие жидкости), трубчатые погружные (небольшие объёмы). Выбор определяется давлением, температурой и свойствами сред.
Что такое LMTD и как он влияет на конструкцию?
LMTD — средний логарифмический температурный напор. При большом LMTD нужна меньшая площадь поверхности. Снижение LMTD вдвое требует удвоения площади. Поэтому при малых разностях температур теплообменники становятся очень крупными или применяют многоходовые схемы.
Почему у пластинчатых теплообменников выше k?
Гофрированная поверхность пластин создаёт интенсивную турбулентность потока даже при малых скоростях, что резко увеличивает коэффициент теплоотдачи. Тонкая стальная пластина (0,4–0,6 мм) имеет минимальное тепловое сопротивление. В результате общий k у пластинчатых в 3–5 раз выше, чем у кожухотрубных.
Как загрязнение влияет на работу теплообменника?
Отложения (накипь, биоплёнки, шлам) создают термическое сопротивление и снижают k. Слой накипи толщиной 0,3 мм снижает теплопередачу на 30–40%. При увеличении ΔP на 20% и снижении производительности на 10% — пора промывать.
Как работает многоходовой теплообменник?
В многоходовом аппарате поток несколько раз проходит через весь пучок труб или пластин, меняя направление с помощью перегородок. Это увеличивает скорость потока и коэффициент теплоотдачи. Применяют 2-, 4-, 6-ходовые схемы при малых расходах или большой тепловой нагрузке.
Каков срок службы теплообменника?
При соблюдении регламента обслуживания: пластинчатые разборные — 15–25 лет (с заменой прокладок каждые 5–8 лет), паяные — 10–15 лет, кожухотрубные — 20–30 лет. Главные факторы сокращения ресурса: коррозия, гидроудары, работа вне расчётных параметров, несвоевременная промывка.
Что происходит при нарушении режима работы теплообменника?
Превышение давления → деформация пластин или разрыв трубок. Превышение температуры → деградация прокладок, термические напряжения. Загрязнение → снижение теплопередачи, рост ΔP, перегрев. Кавитация → эрозия пластин у штуцеров. Гидроудар → деформация пластинного пакета.
Можно ли использовать один теплообменник для нескольких задач?
Технически возможно, но на практике каждый теплообменник проектируется под конкретную задачу. Переключение режимов ухудшает эффективность, так как аппарат оптимизирован под определённые расходы, температуры и характеристики сред.
Нужен расчёт или подбор теплообменника?
Отправьте параметры — инженеры S22 подберут оптимальный аппарат бесплатно за 1–2 часа
Справочные данные: типовые значения коэффициента теплопередачи
При предварительных расчётах теплообменников используют справочные значения k. Точные значения зависят от скорости течения, вязкости жидкостей и степени загрязнения поверхностей.
Коэффициент теплопередачи k для различных пар теплоносителей
Пара теплоносителей
Тип аппарата
k, Вт/(м²·К)
Замечание
Вода — вода
Пластинчатый разборный
3 000–6 000
Турбулентное течение, чистые поверхности
Вода — вода
Кожухотрубный
800–2 000
Зависит от числа Рейнольдса
Пар — вода
Кожухотрубный
1 500–4 000
Конденсация пара, высокий h со стороны пара
Пар — вода
Пластинчатый паяный
2 000–5 000
Компактная конструкция
Масло — вода
Пластинчатый
200–600
Ограничено высокой вязкостью масла
Газ — газ
Пластинчато-рёберный
30–100
Низкий h из-за малой теплоёмкости газа
Хладагент (испарение) — вода
Паяный пластинчатый
1 000–3 000
Фазовый переход повышает h
Антифриз — вода
Пластинчатый
1 000–3 000
Зависит от концентрации гликоля
Как применять таблицу: Возьмите среднее значение k для вашей пары теплоносителей и типа аппарата. Рассчитайте F = Q / (k × LMTD). Добавьте запас 10–20% на загрязнение. Полученная площадь — основа для выбора модели.
Контроль принципа работы при эксплуатации
Чтобы убедиться, что теплообменник работает правильно, используют три метода контроля:
🌡️
Температурный контроль
Измерение температур на всех четырёх патрубках. Тепловая эффективность E = (T1вх - T1вых) / (T1вх - T2вх). При E меньше нормы — загрязнение или байпас. Сравнивайте с паспортными данными при сдаче объекта.
📊
Гидравлический контроль
Измерение перепада давления на входе и выходе каждого контура. Рост ΔP на 30% и более по сравнению с начальным значением — признак загрязнения. Падение ΔP при тех же расходах — признак байпасного течения (повреждение прокладок).
🔬
Химический контроль
Анализ теплоносителей на содержание ионов (Cl-, SO4²-, Fe³+), жёсткость, pH. Контроль коррозии по потере металла. Для пищевых применений — бактериологический контроль. Периодичность: ежемесячно для ответственных объектов, ежеквартально для ЖКХ.
Нормы эффективности теплопередачи по отраслям
Проектные значения тепловой эффективности (E) зависят от назначения установки. Снижение E более чем на 5–10% от проектного — сигнал для технического обследования.
Применение
Типичная E, %
Допустимое снижение
Рекомендуемое действие
ГВС, ИТП
85–95
до 80%
Промывка при снижении ниже 80%
Промышленное охлаждение
70–90
до 65%
Чистка при росте температуры продукта
Рекуперация тепла
60–85
до 55%
Ежегодная чистка при сильном загрязнении
Пастеризация
90–96
до 88%
Немедленная промывка (требования безопасности)
Конденсатор хладагента
80–90
до 75%
Проверка расхода охлаждающей воды
Понимание принципа работы теплообменника — основа для правильного расчёта, подбора и технического обслуживания. Если вам нужна помощь в расчёте конкретного аппарата, инженеры s22.ru выполнят тепловой и гидравлический расчёт бесплатно. Подробнее о расчётных методиках — в статьях «Тепловой расчёт теплообменника» и «LMTD: формула и расчёт».
Ключевые физические законы, определяющие принцип работы
Работа теплообменника описывается несколькими фундаментальными законами физики. Понимание этих законов позволяет правильно интерпретировать результаты расчётов и эксплуатационные показатели.
Закон Фурье (теплопроводность): q = -λ × dT/dx. Тепловой поток пропорционален градиенту температуры и теплопроводности материала. Для стали λ = 50 Вт/(м·К), для нержавейки λ = 15–20 Вт/(м·К), для титана λ = 22 Вт/(м·К).
Закон Ньютона-Рихмана (конвекция): q = α × (Tст - Tж). Конвективный теплообмен определяется коэффициентом теплоотдачи α, зависящим от скорости течения, вязкости и геометрии канала.
Уравнение теплового баланса: Q1 = Q2 (при отсутствии потерь). Тепло, отданное горячим потоком, равно теплу, принятому холодным. Нарушение баланса указывает на утечки или погрешности измерений.
Критерий Рейнольдса Re: определяет режим течения. Re меньше 2300 — ламинарный (низкий α), Re более 10000 — развитый турбулентный (высокий α). Пластинчатые теплообменники обеспечивают турбулентность при малых расходах за счёт гофрирования пластин.
Критерий Нуссельта Nu: Nu = α × d / λ. Безразмерный критерий, связывающий интенсивность конвекции с теплопроводностью. Используется для расчёта α по эмпирическим формулам для различных геометрий каналов.
Эти законы лежат в основе всех программных расчётов теплообменников (HTRI, Aspen, EDR). При обращении к инженерам s22.ru расчёт выполняется по аттестованным методикам с учётом свойств конкретных теплоносителей и конструктивных особенностей выбранного аппарата.
Итог: 7 ключевых принципов работы теплообменника
Резюмируем основные принципы, которые необходимо помнить при работе с теплообменниками:
Теплообмен происходит через разделяющую стенку — среды не смешиваются при корректной работе.
Движущая сила теплопередачи — разность температур. Чем больше LMTD, тем меньше нужна площадь поверхности.
Противоток всегда эффективнее прямотока при тех же температурных условиях.
Коэффициент теплопередачи k определяет «качество» теплообменника — выше k означает меньший и дешевле аппарат.
Загрязнение поверхностей снижает k и ухудшает работу — профилактическая промывка обязательна.
Тепловой баланс Q1 = Q2 — закон сохранения энергии, основа для проверки расчётов.
Правильный подбор типа и материала определяет срок службы — до 25–30 лет при верном выборе.
Тепловой расчёт — это центральная задача проектирования теплообменника. Он определяет необходимую площадь теплопередающей поверхности F для заданной нагрузки Q.
Для воды: Q [кВт] ≈ G [м³/ч] × 1163 × ΔT [°C] / 1000
Шаг 2: Рассчитайте LMTD
LMTD = (ΔT1 - ΔT2) / ln(ΔT1/ΔT2), где ΔT1 и ΔT2 — разности температур на двух концах аппарата.
Шаг 3: Выберите коэффициент теплопередачи k
По справочным таблицам для вашей пары теплоносителей и типа аппарата. Начните с нижней границы диапазона для запаса.
Шаг 4: Рассчитайте необходимую площадь F
F = Q / (k × LMTD) — базовая площадь. С учётом запаса на загрязнение (коэффициент 1,15–1,25): Fрасч = F × 1,2
Шаг 5: Подберите модель теплообменника
По каталогу выберите аппарат с площадью поверхности не менее Fрасч. Проверьте гидравлические потери давления — они должны быть в допустимых пределах для вашей системы.
Правильный расчёт обеспечивает эффективную работу на весь срок службы. Если вам нужна помощь с расчётом — инженеры s22.ru выполнят его бесплатно с предоставлением расчётного листа.
