1. Что такое теплообменник для бассейна
Теплообменник (нагреватель воды бассейна) решает главную задачу: поддерживать температуру воды 26–28°C независимо от источника тепла. При этом агрессивная среда бассейна полностью изолирована от системы отопления или котельной.
В отличие от прямого нагрева (когда котёл греет воду бассейна напрямую), схема с теплообменником защищает котёл и трубы от хлоридной коррозии. Подробнее о выборе типа нагревателя — в статье Как выбрать нагреватель для бассейна.
Задайте заявку на подбор — инженер S22 поможет рассчитать мощность и выбрать материал под вашу химию воды.
2. Материалы: титан, нержавейка, медь
Выбор материала — ключевое решение при покупке теплообменника для бассейна. Ошибка стоит дорого: замена аппарата через сезон.
| Материал | Стойкость к хлору | pH диапазон | Применение |
|---|---|---|---|
| Титан Grade 1 | Отличная | 5–10 | Любые бассейны, морская вода |
| AISI 316L | Хорошая | 7.0–7.4, Cl <2 мг/л | Типовые бассейны с правильной химией |
| AISI 304 | Удовлетворительная | 7.2–7.4, Cl <1 мг/л | Минимальные требования, риск коррозии |
| Медь / латунь | Недопустима | — | Запрещено для бассейнов |
| Карбон (угольная сталь) | Нулевая | — | Категорически нельзя |
3. Расчёт мощности теплообменника для бассейна
Базовая формула расчёта мощности нагрева бассейна:
Q [кВт] = V [м³] × ΔT [°C] × 1163 / t [ч]
где V — объём воды, ΔT — разность температур (целевая минус начальная), t — допустимое время нагрева в часах.
| Объём бассейна | ΔT нагрева | Время нагрева | Q (кВт) |
|---|---|---|---|
| 50 м³ (частный) | 10°C (18→28°C) | 8 часов | ~73 кВт |
| 100 м³ (коммерческий) | 8°C | 12 часов | ~78 кВт |
| 250 м³ (спортивный) | 6°C | 16 часов | ~109 кВт |
| 500 м³ | 5°C | 24 часа | ~121 кВт |
После определения мощности рассчитывается площадь теплообменника: F = Q / (k × LMTD). Для пластинчатого ТО k = 3000–6000 Вт/(м²·К). Подробнее о методике — в статье Как подобрать пластинчатый теплообменник для бассейна.
4. Типы: пластинчатый vs кожухотрубный для бассейна
Для нагрева воды бассейна применяют два основных типа теплообменников:
Пластинчатый разборный
Компактен, высокая теплопередача, легко разобрать и промыть. Для бассейнов 50–500 м³ из титана или 316L. Рабочее давление до 10 бар.
Пластинчатый паяный
Компактнее разборного, без прокладок. Только из нержавейки — не рекомендуется для хлорированной воды. Применяют для озонирования при строго контролируемой химии.

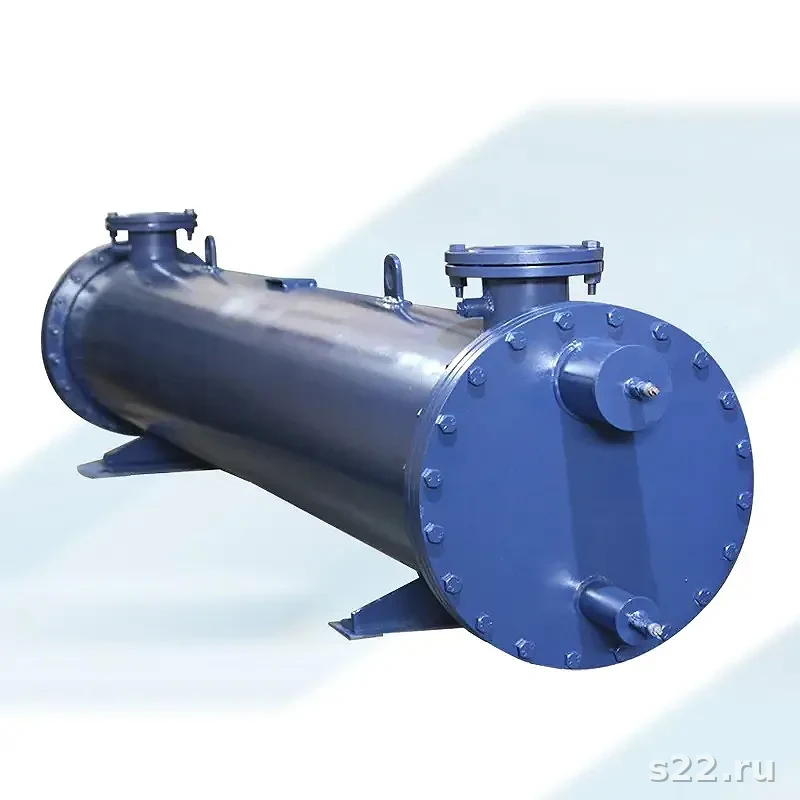

Кожухотрубный (с Ti-трубками)
Для морской воды, грязных источников. Трубки из Ti Grade 1, кожух из AISI 316L. Надёжен при высоком загрязнении воды. Механическая чистка трубок.
Кожухотрубный спиральный
Специализированный для морской воды. Самоочищающийся за счёт турбулентности. Применяется на средиземноморских яхтах и объектах с морской водой.
| Параметр | Пластинчатый (Ti) | Кожухотрубный (Ti) |
|---|---|---|
| Компактность | Высокая | Низкая |
| КПД теплообмена | Высокий (k=4000–6000) | Средний (k=1500–3000) |
| Качество воды | Чистая | Загрязнённая |
| Обслуживание | Промывка CIP | Механическая чистка |
| Давление | До 10 бар | До 16 бар |
| Морская вода | Риск заиливания | Оптимален |
Сравнительный анализ типов — в статье Пластинчатый или кожухотрубный для бассейна.
5. Схема обвязки теплообменника бассейна
Типовая схема включает два независимых контура:
Первичный контур (источник тепла)
Котёл → расширительный бак → циркуляционный насос → регулирующий клапан → теплообменник → возврат к котлу.
Вторичный контур (бассейн)
Бассейн → фильтрационный насос → фильтр → теплообменник → дозатор химии → форсунки возврата бассейна.
Автоматика
Термостат на обратке бассейна → управляет регулирующим клапаном первичного контура. Диапазон поддержания: ±0,5°C.
Защита
Грязевики на обоих входах, манометры, термометры, предохранительные клапаны, байпасы для обслуживания.
6. Подключение к тепловому насосу
Тепловые насосы (ТН) подают теплоноситель при 35–45°C — значительно ниже котловой температуры 70–90°C. При малом ΔT между контурами требуется увеличенная площадь теплообменника.
Пример расчёта: ТН 20 кВт + бассейн 80 м³
Исходные данные: ТН подаёт 42°C, возврат 37°C. Температура бассейна — 26°C, целевая — 28°C. LMTD = (42–28) – (37–26) / ln(14/11) = 12.4°C.
Решение: F = 20000 / (4500 × 12.4) = 0.36 м². Берём с запасом 25% → F = 0.45 м². Модель Alfa Laval М6-FG с 20 пластинами Ti.
Результат: нагрев бассейна до 28°C за 14 часов при наружной температуре воздуха +15°C. КПД ТН = 4.8.
Связанный материал: выбор нагревателя для бассейна с тепловым насосом или котлом.
7. Теплообменник для морской воды в бассейне
Морская вода содержит 30–35 г/л хлоридов плюс сульфаты и биологические загрязнения — это наиболее агрессивная среда для теплообменников. Решение — кожухотрубный аппарат с трубками из Ti Grade 1.
8. Химия воды бассейна и коррозия теплообменника
Параметры воды, критичные для выбора материала:
| Параметр | Безопасный диапазон | Риск для AISI 316L | Риск для Ti |
|---|---|---|---|
| Свободный хлор, мг/л | 0.5–2.0 | При >3 — питтинг | Нет риска |
| pH | 7.0–7.4 | При <6.8 — коррозия | Нет до pH 5 |
| Температура, °C | 26–30 | При >40 — ускорение | Нет до 200°C |
| Хлориды (NaCl), г/л | До 3 г/л | При >5 — риск | Нет до 35 г/л |
| Бром (альтернатива хлору) | До 4 мг/л | Допустимо | Допустимо |
9. Обслуживание и промывка теплообменника бассейна
Эффективность теплообменника снижается из-за накопления кальциевых отложений и биоплёнки. Признак проблемы — время нагрева бассейна до целевой температуры увеличивается на 20% и более.
Ежесезонная промывка
В конце сезона: промыть контур бассейна чистой водой, раскрыть пластинчатый ТО и визуально осмотреть пластины.
CIP-промывка
3% лимонная кислота, pH<3, 60°C, 30 минут циркуляции. Удаляет карбонат кальция. Проводить при снижении производительности.
Замена прокладок
EPDM-прокладки меняют каждые 3–5 лет при работе с хлорированной водой. EPDM устойчив к хлору в отличие от NBR.
Сезонная консервация
На зиму: слить воду из обоих контуров, продуть сжатым воздухом. Заполнить первичный контур антифризом при морозном климате.
10. Алгоритм выбора теплообменника для бассейна
Определить объём и ΔT
Объём бассейна в м³, начальная и целевая температура, допустимое время нагрева.
Оценить источник тепла
Котёл, ТН, тепловая сеть или комбинация. Температура и расход теплоносителя.
Выбрать материал
По химии воды: хлор, pH, солёность. Типовой выбор: Ti Grade 1 или AISI 316L.
Выбрать тип
Пластинчатый для типовых бассейнов, кожухотрубный для морской воды и загрязнённых источников.
Подробный алгоритм с примерами расчёта — в статье Как подобрать пластинчатый теплообменник для бассейна.
11. Цены и бренды теплообменников для бассейнов
Кейс 1: Частный крытый бассейн 50 м³
Задача: нагрев от котла 80°C за 6 часов, вода бассейна хлорированная.
Решение: Alfa Laval M6-FGT (Ti), 15 пластин, мощность 55 кВт.
Результат: стоимость 68 000 руб., срок службы 15+ лет без замены пластин.
Кейс 2: Коммерческий бассейн 200 м³ с солевым электролизом
Задача: поддержание 28°C круглогодично, агрессивная среда.
Решение: GEA NT50T (Ti Grade 1), 40 пластин, мощность 120 кВт.
Результат: стоимость 210 000 руб., 3 года эксплуатации без проблем.
Для подбора под ваши параметры — отправьте заявку или позвоните по 8 800 302-58-17 (бесплатно). Расчёт за 1 рабочий день.
Также читайте о теплообменниках для отопления — в ИТП часто используют одновременно ТО для отопления и для бассейна.
