1. Официальные термины по ГОСТ
Теплообменный аппарат (ТОА) — официальное определение
По ГОСТ 15121-84 «Теплообменники кожухотрубные» и ГОСТ Р 52630-2012 теплообменный аппарат — это устройство для передачи теплоты от горячего теплоносителя к холодному. Сокращение: ТОА (теплообменный аппарат) или ТО (теплообменник). В паспортах оборудования чаще: «Теплообменник пластинчатый разборный» или «Аппарат теплообменный кожухотрубный».
В системе ГОСТ существуют также специализированные стандарты: ГОСТ 15120-79 (подогреватели пароводяные), ГОСТ 27580-88 (конденсаторы паровые), ГОСТ 21207-81 (испарители). Каждый из этих типов является разновидностью теплообменного аппарата с конкретным режимом работы.
Знание официальной терминологии необходимо при составлении технического задания на проектирование, при оформлении договоров на поставку и при работе с нормативными документами. Подробнее о принципах работы читайте в статье принцип работы теплообменника.
↑ К оглавлению
2. Функциональные синонимы теплообменника
В зависимости от принципа передачи тепла теплообменники делятся на три принципиально разных типа, каждый имеет своё название:
Рекуперативный теплообменник (рекуператор)
Непрерывная передача тепла через стенку. Горячий и холодный потоки разделены и протекают одновременно. Это самый распространённый тип. Пластинчатые и кожухотрубные теплообменники — рекуперативные.
ПТОКТОПаяный ПТОСпиральный
Регенеративный теплообменник (регенератор)
Тепло накапливается в насадке (насыпной или структурированной), затем отдаётся другому потоку. Потоки протекают поочерёдно — один нагревает насадку, другой отбирает от неё тепло. Применяется в доменных печах, воздухонагревателях, роторных рекуператорах HVAC.
Доменная печьРоторный рекуператорКауперы
Смесительный теплообменник (смеситель)
Горячий и холодный потоки непосредственно смешиваются для передачи тепла. Применяется, когда смешение допустимо: градирни (испарение воды в воздух), барботажные подогреватели, конденсаторы с прямым контактом.
ГрадирняБарботажный подогревательПрямоконтактный конденсатор
Подробнее о классификации по принципу действия: классификация теплообменников по принципу действия.
↑ К оглавлению
3. Рекуператор — частный случай теплообменника
Термин «рекуператор» применяется в контексте утилизации тепла отходящих потоков. Любой рекуператор — это теплообменник, но не любой теплообменник называют рекуператором.
Когда теплообменник называют рекуператором
- В системах вентиляции: роторный рекуператор, пластинчатый рекуператор — нагревают приточный воздух за счёт тепла вытяжного
- В промышленных печах: рекуператоры тепла дымовых газов для нагрева воздуха горения
- В энергетике: регенеративный воздухоподогреватель (РВП) на ТЭЦ — технически рекуператор
- При утилизации тепла конденсата, сточных вод, охлаждающей воды
При разговоре с проектировщиком систем вентиляции слово «рекуператор» сразу указывает на цель — утилизация тепла. При разговоре с технологом химического производства предпочтительнее «теплообменник» или «ТОА».
↑ К оглавлению
4. Бойлер и водонагреватели
Слово «бойлер» (boiler — от англ. «котёл, кипятильник») в русскоязычной практике используется в нескольких значениях:
- Бойлер косвенного нагрева — накопительный бак с внутренним змеевиком (теплообменником). Горячая вода от котла нагревает ХВС через змеевик. Объём 50–1 000 л.
- Бойлер (разговорный) — любой водонагреватель, в том числе электрический без теплообменника.
- Промышленный бойлер (Steam boiler) — паровой котёл. В этом значении бойлер — источник тепла, а не теплообменник.
Пластинчатый теплообменник ГВС и бойлер косвенного нагрева решают схожую задачу — нагрев питьевой воды. Разница: бойлер накапливает нагретую воду (буферный объём), пластинчатый ТО нагревает мгновенно. При высоком пиковом потреблении — бойлер + небольшой ТО. При равномерном потреблении — только ТО. Читайте также: как подобрать теплообменник ГВС.
↑ К оглавлению
5. Кулер, охладитель, радиатор
«Кулер» (cooler — охладитель) — теплообменник, работающий преимущественно в режиме охлаждения.
| Название | Контекст применения | Что охлаждает |
|---|
| Маслокулер (масляный кулер) | Двигатели, компрессоры, гидросистемы | Масло → вода или воздух |
| Интеркулер (промежуточный кулер) | Турбокомпрессоры, наддув | Сжатый воздух после компрессора |
| Афтеркулер (концевой охладитель) | Многоступенчатые компрессоры | Сжатый газ после последней ступени |
| Радиатор автомобиля | Система охлаждения ДВС | Охлаждающая жидкость → воздух |
| Теплообменник воздух-воздух | Промышленность, HVAC | Горячий газ → воздух |
Все перечисленные аппараты — разновидности теплообменников. Название «кулер» или «охладитель» указывает лишь на режим работы (снятие тепла), а не на принципиальные конструктивные отличия от «нагревателя».
При заказе оборудования для охлаждения масла укажите: тип (пластинчатый или кожухотрубный), расходы обеих сред, температуры входа/выхода, рабочее давление. Продавцу всё равно, как вы называете аппарат — ему важны технические параметры.
↑ К оглавлению
6. Конденсатор и испаритель
Это теплообменники с фазовым переходом — один из потоков при этом меняет агрегатное состояние.
Конденсатор
Теплообменник, в котором горячий поток конденсируется (пар → жидкость). Применяется в паровых циклах (конденсатор после турбины), холодильных машинах (конденсатор хладагента), атмосферных дистилляционных колоннах. Типы: поверхностный (кожухотрубный, пластинчатый), воздушного охлаждения, прямого контакта.
Испаритель
Теплообменник, в котором холодный поток испаряется (жидкость → пар), поглощая тепло от охлаждаемой среды. Применяется в холодильных машинах, тепловых насосах, установках выпаривания (концентрирование растворов). В холодильниках — «испаритель хладагента» охлаждает воздух морозильной камеры.
Кожухотрубные конденсаторы серии КНГ — специализированные теплообменники S22 для холодильных установок. Кожухотрубные испарители серии ИС — для промышленных холодильных систем с хладагентами NH₃, R134a, R404A. Подробнее: виды теплообменников.
↑ К оглавлению
7. Подогреватель и нагреватель
«Подогреватель» — теплообменник с функцией нагрева конкретного потока в определённой технологической схеме. Подчёркивает назначение, а не конструкцию:
- Подогреватель питательной воды (ПВД, ПНД) — на ТЭЦ и ГРЭС, нагревает питательную воду котлов за счёт отборов пара
- Подогреватель мазута — вязкое топливо перед сжиганием нужно нагреть для снижения вязкости
- Воздухоподогреватель (ВЗП, ВЗО)** — нагрев воздуха горения дымовыми газами в котельных установках
- Подогреватель сырой нефти — нагрев нефти перед деэмульгированием или транспортировкой
Термин «нагреватель» иногда применяется к электронагревательным устройствам без теплообменника (ТЭН, электрокалорифер). При оформлении технического задания уточняйте: нагрев за счёт другого теплоносителя (теплообменник) или за счёт электроэнергии (нагревательный элемент).
↑ К оглавлению
8. Международная терминология
| Русский термин | Английский термин | Аббревиатура |
|---|
| Теплообменник | Heat exchanger | HX, HE |
| Кожухотрубный ТО | Shell-and-tube heat exchanger | STHE |
| Пластинчатый ТО | Plate heat exchanger | PHE |
| Паяный пластинчатый | Brazed plate heat exchanger | BPHE |
| Спиральный ТО | Spiral heat exchanger | SHE |
| Конденсатор | Condenser | E-xxx (C) |
| Испаритель | Evaporator | E-xxx (R) |
| Охладитель | Cooler | E-xxx (CL) |
| Подогреватель | Heater / Preheater | E-xxx (H) |
| Рекуператор | Recuperator / Heat recovery unit | HRU |
В международных проектах на PID-диаграммах теплообменники обозначаются как E-101, E-201 и т.д. (Equipment номер). Буквы в скобках указывают на функцию: (H) — heater, (C) — condenser, (CL) — cooler. Альфа Лаваль (Alfa Laval) и другие международные производители в своих каталогах использует ISO-обозначения.
↑ К оглавлению
9. Отраслевые названия по сферам применения
| Отрасль | Как называют теплообменник | Уточнение |
|---|
| ЖКХ, тепловые пункты | ТО, теплообменник, пластинчатый | ГВС, отопление |
| HVAC (вентиляция, кондиционирование) | Рекуператор, теплоутилизатор | Воздух-воздух |
| Холодильная техника | Конденсатор, испаритель, рефрижератор | Фазовые переходы |
| Энергетика | ПВД, ПНД, регенеративный подогреватель | Паровой цикл |
| Нефтехимия | Теплообменник, E-100, ребойлер | Нагрев куба колонн |
| Пищевая промышленность | Пастеризатор, охладитель, пластинчатый | Пищевое исполнение |
| Автомобильная | Радиатор, маслокулер, интеркулер | Компактные аппараты |
| Металлургия | Кауперы (воздухонагреватели), регенератор | Доменные печи |
↑ К оглавлению
10. Сводная таблица: как называется в разных контекстах
| Задача | Разговорное | Техническое | ГОСТ-термин |
|---|
| Нагрев ХВС для ГВС | Бойлер, водогрейник | Пластинчатый ТО ГВС | Аппарат теплообменный пластинчатый |
| Охлаждение масла | Маслокулер, масляный радиатор | Маслоохладитель пластинчатый | Теплообменник маслоохлаждающий |
| Нагрев воздуха вентиляции | Рекуператор, теплоутилизатор | Пластинчатый рекуператор | Рекуперативный теплообменник |
| Конденсация пара | Конденсатор | Конденсатор поверхностный | Конденсатор паровой кожухотрубный |
| Охлаждение в тепловом насосе | Испаритель | Испаритель паяный | Испаритель теплообменный |
| Нагрев в котельной от дымовых газов | Теплообменник, экономайзер | Экономайзер, воздухоподогреватель | Теплообменный аппарат (ТОА) |
Независимо от названия, для точного подбора оборудования всегда нужны одни и те же данные: расходы обеих сред, температуры, давление, тип сред. Читайте: что нужно для расчёта теплообменника.
↑ К оглавлению
11. Как правильно назвать оборудование при заказе
При обращении в S22 для подбора оборудования вам не нужно знать точные технические термины. Достаточно описать задачу и предоставить параметры. Но если вы готовите техническое задание или договор, используйте официальную терминологию:
- Верно: «Теплообменник пластинчатый разборный для ГВС, Q=350 кВт, 316L, PN16»
- Тоже понятно: «Пластинчатый ТО для горячей воды, 350 кВт»
- Достаточно для заказа: «Нужен теплообменник для ГВС дома, температуры 70/45°C (сеть) и 10/60°C (ХВС), расход 6 м³/ч»
Параметры важнее терминологии. Обращайтесь к инженерам S22 — подберём и рассчитаем любой теплообменник, независимо от того, как вы его называете. Подробнее о полном алгоритме подбора: как подобрать теплообменник.
Почему S22 — выбор профессионалов
54 бренда: любой тип теплообменника для любой задачи
Бесплатный инженерный расчёт и подбор за 1–2 часа
Технические паспорта и документация к каждому аппарату
Склад в Москве, доставка по всей России
Сопровождение: расчёт → поставка → монтаж → сервис
А
Алексей Корнев
Инженер-теплотехник · Стаж 12 лет · Специализация: терминология и классификация теплообменного оборудования
Часто задаваемые вопросы о названиях теплообменников
Как по-другому называется теплообменник?
Теплообменник также называют: теплообменный аппарат (ТОА), рекуператор (при утилизации тепла), кулер (охладитель), бойлер (подогреватель ГВС), подогреватель, конденсатор (при конденсации пара), испаритель (при испарении хладагента). Все эти термины обозначают один класс оборудования с разными уточнениями.
В чём разница между теплообменником и рекуператором?
Рекуператор — частный случай теплообменника, где тепло передаётся от отходящего потока к входящему (утилизация тепла). Любой рекуператор является теплообменником, но не любой теплообменник — рекуператором. Термин «рекуператор» чаще применяется в вентиляции и промышленных печах.
Чем бойлер отличается от теплообменника?
Бойлер — теплообменник косвенного нагрева для нагрева воды в накопительном баке. Внутри бойлера — змеевик (теплообменник). Отдельный пластинчатый теплообменник без бака — «бойлер» при мгновенном нагреве. Бойлер накапливает горячую воду, ТО нагревает мгновенно.
Почему кожухотрубный называют кожухотрубчатым?
Оба названия верны. «Кожухотрубный» — по ГОСТ 15121 и большинству российских стандартов. «Кожухотрубчатый» — встречается в ряде ГОСТ и технической литературе. Принципиальных технических отличий между терминами нет.
Что такое рекуперативный теплообменник?
Рекуперативный теплообменник — аппарат с непрерывной передачей тепла через разделяющую стенку. Горячий и холодный потоки разделены стенкой и не контактируют. Это противопоставляется регенеративным (периодическим) и смесительным теплообменникам. Большинство промышленных ТО — рекуперативные.
Как называется теплообменник в системе охлаждения двигателя?
В системе охлаждения ДВС: радиатор — основной теплообменник воздух-вода. Масляный радиатор (маслокулер) — охладитель масла. Интеркулер — охлаждает сжатый воздух турбокомпрессора. Все три — разновидности теплообменников с узкоспециализированными названиями.
Конденсатор и испаритель — это теплообменники?
Да. Конденсатор и испаритель — специализированные теплообменники с фазовым переходом. Конденсатор: пар → конденсат. Испаритель: жидкий хладагент → пар. Применяются в холодильных машинах, тепловых насосах, паровых установках.
Как по-английски называется теплообменник?
Heat exchanger (HX) — общее название. Shell-and-tube heat exchanger — кожухотрубный, Plate heat exchanger (PHE) — пластинчатый, Brazed plate heat exchanger (BPHE) — паяный, Condenser — конденсатор, Evaporator — испаритель.
Чем подогреватель отличается от теплообменника?
Подогреватель — теплообменник с функцией нагрева конкретного потока в определённой технологической схеме. Подчёркивает назначение, а не конструкцию. Любой подогреватель является теплообменником.
Что такое кулер — это теплообменник?
Кулер (cooler, охладитель) — теплообменник, работающий в режиме охлаждения. Маслокулер охлаждает масло, интеркулер — сжатый воздух, кулер процессора — компонент рассеивает тепло в воздух. Название указывает на режим работы, а не на конструктивные отличия.
Как правильно написать: теплообменник или теплоообменник?
Правильно: теплообменник (с двумя 'е' — тепло + обменник). Написание с тремя буквами — опечатка. Сокращения: ТО (теплообменник), ТОА (теплообменный аппарат). Именно эти сокращения используются в технической документации.
Что такое бойлер косвенного нагрева?
Бойлер косвенного нагрева — накопительный водонагреватель с внутренним змеевиком-теплообменником. Горячая вода или антифриз от котла нагревает воду в баке через змеевик. «Косвенный» — нагрев идёт не от электронагревателя напрямую, а через промежуточный теплоноситель.
Нужен теплообменник любого типа?
Независимо от того, как вы его называете — рассчитаем и подберём бесплатно за 1–2 часа
Правильная терминология при работе с поставщиками и проектировщиками
Использование правильных терминов при заказе оборудования предотвращает ошибки и недопонимание. Вот как правильно называть оборудование в разных ситуациях.
При заказе в России
В заявке на поставку используйте следующую терминологию:
📋
Корректная формулировка
«Теплообменник пластинчатый разборный, мощность 500 кВт, рабочие среды: первичный контур — сетевая вода 95/70°C, вторичный — ГВС 5/60°C, материал пластин — AISI 316L, прокладки — EPDM». Это стандарт для технического задания.
❌
Некорректная формулировка
«Нужен бойлер для горячей воды» — вы можете получить накопительный водонагреватель. «Нужен радиатор» — получите конвектор для отопления. «Нужен охладитель» — слишком широкий термин, неясно какой тип. Всегда указывайте тип и параметры.
Соответствие терминов при переводе технической документации
При работе с импортным оборудованием или зарубежной документацией важно правильно переводить термины:
| Английский термин | Русский эквивалент | Уточнение |
|---|
| Heat exchanger (HX) | Теплообменник | Общий термин для любого типа |
| Plate heat exchanger (PHE) | Пластинчатый теплообменник (ПТО) | Разборный или паяный |
| Brazed plate heat exchanger (BPHE) | Паяный пластинчатый теплообменник | Компактный, неразборный |
| Shell and tube heat exchanger (S&T) | Кожухотрубный теплообменник | Классическая промышленная конструкция |
| Condenser | Конденсатор | Охладитель с фазовым переходом |
| Evaporator | Испаритель | Нагреватель с фазовым переходом |
| Recuperator | Рекуператор | Регенеративный (воздух-воздух) |
| Boiler (hot water) | Бойлер / водонагреватель ГВС | Косвенный нагрев через теплообменник |
| Pre-heater / Pre-cooler | Подогреватель / предварительный охладитель | По назначению в технологической схеме |
| Chiller (evaporator unit) | Чиллер (испарительная секция) | Часть холодильной машины |
Название в технических регламентах и нормах
Государственные стандарты и нормативные документы используют строгую терминологию:
- ГОСТ 15518-87 — «Аппараты теплообменные». Устанавливает термин «теплообменный аппарат» как официальный для кожухотрубных конструкций.
- ГОСТ Р 52562-2006 — «Аппараты теплообменные пластинчатые». Для пластинчатых конструкций официальный термин — «пластинчатый теплообменный аппарат».
- СП 60.13330.2020 — «Отопление, вентиляция и кондиционирование». Использует термины «теплообменник», «водонагреватель», «калорифер» в зависимости от назначения.
- Технический регламент ТС 032/2013 — «О безопасности оборудования, работающего под избыточным давлением». Термин «теплообменник» или «теплообменный аппарат».
Практический совет: При составлении технического задания, заявки на поставку или договора подряда всегда используйте термин «теплообменник» с уточнением типа (пластинчатый/кожухотрубный) и применения (ГВС/отопление/охлаждение). Это устраняет двусмысленность и снижает риск поставки неподходящего оборудования.
Происхождение названий и история терминологии
Понимание происхождения терминов помогает лучше понять их смысл и правильно применять. Рассмотрим, откуда взялись основные названия теплообменников.
🏛️
«Теплообменник» — советская инженерная школа
Термин стандартизован в советских ГОСТ в 1960–1980-х годах. В русском языке принято называть аппарат по его функции — «обменивает тепло». Аналогично: «теплогенератор», «теплопровод», «теплопотребитель». Ёмкий термин охватывает любой тип конструкции.
⚙️
«Рекуператор» — от латинского recupero
Латинское «recupero» — восстанавливаю, возвращаю. Термин появился в металлургии для аппаратов, возвращающих тепло отходящих газов. В современном русском языке рекуператор — это теплообменник воздух-воздух, но исторически — любой аппарат рекуперации тепла.
🔄
«Регенератор» — от regenero (возрождаю)
Регенераторы Каупера (доменные печи) — один из первых промышленных теплообменников XIX века. Насадка поочерёдно нагревается и отдаёт тепло. В отличие от рекуператора, теплоносители контактируют с одной поверхностью поочерёдно, а не одновременно.
Полный глоссарий синонимов теплообменника с пояснениями
Сводная таблица для быстрого поиска нужного термина и его связи с основным понятием:
| Термин | Тип ТО | Когда применяется | Официальность |
|---|
| Теплообменник (ТО) | Все типы | Всегда (главный термин) | ГОСТ, нормативно |
| Теплообменный аппарат | Все типы | Промышленная документация | ГОСТ, нормативно |
| Рекуператор | Воздух-воздух, газ-газ | Вентиляция, металлургия | ГОСТ (для воздушных) |
| Регенератор | С насадкой (переключаемый) | Металлургия, газовые горелки | ГОСТ |
| Водонагреватель (бойлер) | Пластинчатый, кожухотрубный | ГВС, СП 41-101 | СНиП, разговорно |
| Калорифер | Ребристый воздушный | Приточная вентиляция | СП 60, нормативно |
| Конденсатор | Фазовый переход (конденсация) | Холодильные машины, химия | ГОСТ |
| Испаритель | Фазовый переход (испарение) | Холодильные машины, химия | ГОСТ |
| Маслоохладитель | Пластинчатый паяный | Компрессоры, гидравлика | ТУ производителей |
| Охладитель надувочного воздуха | Межтрубный (интеркулер) | Двигатели с турбонаддувом | ТУ, разговорно |
При возникновении вопросов по правильному выбору типа теплообменника и его обозначению в документации — инженеры s22.ru готовы помочь. Мы подберём оборудование, соответствующее нормам, и предоставим комплект технической документации для проекта.
Как разные отрасли называют один и тот же аппарат
В России сложилась интересная традиция: один и тот же аппарат в разных отраслях называется по-разному. Это создаёт путаницу, особенно при переходе специалиста из одной сферы в другую.
Примеры отраслевой «закрытой» терминологии
🏗️
ЖКХ и теплоснабжение
«Водо-водяной подогреватель», «бойлер ГВС», «теплообменник ИТП», «ПТО» (пластинчатый теплообменный аппарат). В теплосетях часто говорят просто «подогреватель» для устройств ГВС и «аппарат» для отопления.
🏭
Нефтегазовая отрасль
«Рекуператор», «холодильник», «охладитель», «подогреватель сырья», «рибойлер» (ребойлер — кипятильник куба дистилляции), «конденсатор паров». Каждый термин точно указывает на функцию в технологической схеме.
❄️
Холодильная техника
«Испаритель» (chiller evaporator), «конденсатор» (condenser), «воздухоохладитель» (air cooler), «гаситель перегрева» (desuperheater). Термины связаны с фазовым состоянием хладагента в каждой точке.
🔧
Машиностроение и автомотив
«Радиатор охлаждения», «масляный радиатор», «интеркулер» (охладитель наддувочного воздуха), «EGR-охладитель» (рециркуляция выхлопных газов). В автомотиве «радиатор» = любой воздушный теплообменник.
Почему важно уточнять, какой аппарат имеется в виду
Неточная формулировка при заказе теплообменника приводит к серьёзным ошибкам:
| Что сказал заказчик | Что понял поставщик | Что нужно было | Последствие |
|---|
| «Нужен бойлер» | Накопительный водонагреватель 200 л | Пластинчатый ТО 300 кВт | Задержка на 2–3 недели, переделка схемы |
| «Нужен охладитель» | Воздушный радиатор | Водо-водяной кожухотрубный ТО | Несовместимость с системой, замена |
| «Нужен рекуператор» | Роторный воздушный рекуператор | Пластинчатый ТО вода-гликоль | Неверное оборудование, возврат |
| «Нужен конденсатор» | Конденсатор хладагента для чиллера | Конденсатор пара для технологии | Разные давления, материалы, типы |
Золотое правило: Всегда указывайте полный набор параметров: тип аппарата (пластинчатый/кожухотрубный), теплоносители (вода-вода, пар-вода, хладагент-вода), тепловую мощность (кВт), рабочие давления (МПа) и температуры (°C). Это единственный способ гарантировать правильное понимание между заказчиком и поставщиком.
Для профессионального подбора теплообменника с правильным указанием всех технических параметров — воспользуйтесь онлайн-формой на s22.ru или обратитесь к инженерам по телефону 8 800 302-58-17. Консультация бесплатна, инженер составит техническое задание и подберёт оптимальный аппарат.
Названия теплообменников у ведущих производителей
Мировые и российские производители теплообменников используют собственные торговые марки и обозначения. Понимание этих названий помогает правильно читать каталоги и технические предложения.
Торговые наименования и серии ведущих производителей
Торговые названия пластинчатых теплообменников | Производитель | Страна | Торговая марка серии | Что это значит |
|---|
| Alfa Laval | Швеция | M-серия, T-серия, TL-серия | Пластинчатые разборные (M = Medium, T = Large) |
| Alfa Laval | Швеция | CB-серия, AС-серия | Паяные пластинчатые (CB = Copper Brazed) |
| SWEP | Швеция | B-серия, E-серия | Паяные (B = Brazed, E = Evaporator) |
| Danfoss (SONDEX) | Дания | S-серия, SF-серия | Пластинчатые разборные |
| GEA | Германия | VT-серия, NT-серия | Пластинчатые разборные |
| Funke | Германия | FP-серия | Пластинчатые разборные (FP = Flat Plate) |
| Астера (ASTERA) | Россия | ТПА, ТПАИ | Теплообменник пластинчатый аппаратный |
| Рунтерм | Россия | РТП-серия | Разборный теплообменник пластинчатый |
Аббревиатуры в технических документах на теплообменники
В технической документации и на чертежах встречаются следующие сокращения:
📖
Российские аббревиатуры
ТО — теплообменник. ПТО — пластинчатый теплообменный аппарат. КТА — кожухотрубный аппарат. ВВП — водо-водяной подогреватель. ПП — подогреватель пароводяной. ИТП — индивидуальный тепловой пункт. ГВС — горячее водоснабжение.
🌐
Международные аббревиатуры
HX или HE — Heat Exchanger. PHE — Plate Heat Exchanger. BPHE — Brazed Plate Heat Exchanger. S&T — Shell and Tube. AHU — Air Handling Unit (содержит калорифер). HVAC — Heating, Ventilation, Air Conditioning.
Как читать маркировку теплообменника
Маркировка пластинчатого теплообменника содержит полную информацию о его конструкции. Пример: M10-BFDR/24-PQ/4020
- M10 — модель (серия M, типоразмер 10)
- B — тип рамы (B = нижнее подключение)
- F — тип присоединения (F = фланцевое)
- D — материал пластин (D = 316L нержавейка)
- R — тип прокладок (R = EPDM)
- 24 — количество пластин
- PQ — профиль гофра (P = низкое давление, Q = высокое давление)
- 4020 — год и месяц изготовления
Инженеры s22.ru расшифруют маркировку любого теплообменника и помогут подобрать аналог или запасные части. Обращайтесь по телефону 8 800 302-58-17 или через форму на сайте.
Итог: как правильно называть теплообменник в разных ситуациях
Использование правильной терминологии — признак профессионализма. Вот краткое резюме правил именования теплообменников:
- В официальных документах (ГОСТ, проекты) — «теплообменный аппарат» или «пластинчатый теплообменный аппарат» / «кожухотрубный теплообменный аппарат»
- В технических заданиях и заявках — «теплообменник» + тип + мощность + параметры сред
- В разговорной речи с коллегами-инженерами — «ПТО», «КТА», «бойлер ГВС», «рекуператор» — в зависимости от применения
- В переписке с зарубежными партнёрами — «heat exchanger» (общий), «PHE» (пластинчатый), «S&T» (кожухотрубный)
- При работе с сервисными организациями — всегда давайте полное обозначение с маркировкой и серийным номером из паспорта
Независимо от того, как называется теплообменник в вашей отрасли — физический принцип его работы один и тот же: передача тепла через разделяющую стенку между двумя потоками теплоносителя. И главное требование к нему тоже одно: надёжно и эффективно выполнять свою функцию на протяжении всего расчётного срока службы. Для этого нужен правильный подбор — и в этом вам помогут инженеры s22.ru.
Частые заблуждения о названиях теплообменников
В профессиональной среде регулярно возникают недоразумения из-за неправильного понимания терминов:
- «Рекуператор» — это не то же самое, что теплообменник. Точнее: рекуператор — это разновидность теплообменника (непрерывного действия, без накопления тепла). Все рекуператоры — теплообменники, но не все теплообменники — рекуператоры.
- «Бойлер» в России — это водонагреватель, за рубежом — паровой котёл. В английском языке «boiler» означает котёл (парогенератор), а «hot water heater» — водонагреватель. Путаница возникает при переводе импортной документации.
- «Радиатор» — не только отопительный прибор. В технике «радиатор» (radiator) — любой воздушный теплообменник. Радиатор автомобиля, радиатор масляного охлаждения — всё это теплообменники типа «жидкость-воздух».
- «Конденсатор» в электронике и «конденсатор» в теплотехнике — разные устройства. В теплотехнике конденсатор — теплообменник, где пар конденсируется в жидкость. В электронике конденсатор — накопитель электрического заряда. Не путайте при чтении смешанной документации.
- «Испаритель» может быть и в холодильнике, и в котле. В бытовом холодильнике испаритель — это змеевик с хладагентом, охлаждающий камеру. В промышленности испаритель (вапоризатор) — теплообменник для испарения жидкого сжиженного газа (СПГ, хлор, аммиак).
Заключение по терминологии
Богатство синонимов и отраслевых названий теплообменника отражает его универсальность: этот аппарат применяется буквально везде, где нужна передача тепловой энергии. От маленького паяного теплообменника в тепловом насосе частного дома до огромных кожухотрубных аппаратов нефтеперерабатывающего завода — везде один принцип, одна функция, но разные имена.
Профессиональный инженер знает, что под всеми этими названиями скрывается один тип оборудования. И при любом наименовании — «бойлер», «рекуператор», «калорифер», «конденсатор» — задаёт одни и те же ключевые вопросы: какое давление, какие температуры, какие среды, какова мощность? Ответы на эти вопросы определяют правильный выбор аппарата, его материал и срок службы.
Инженеры s22.ru работают со всеми типами теплообменников — от пластинчатых разборных ПТО для ЖКХ до специализированных кожухотрубных аппаратов для промышленности. Мы говорим на языке вашей отрасли и поможем правильно подобрать оборудование, как бы вы его ни называли. Позвоните по телефону 8 800 302-58-17 (бесплатно по России) или оставьте заявку на сайте.
Дополнительные термины, связанные с теплообменниками
В технической документации встречаются и более специфические термины, знание которых поможет при работе с проектами:

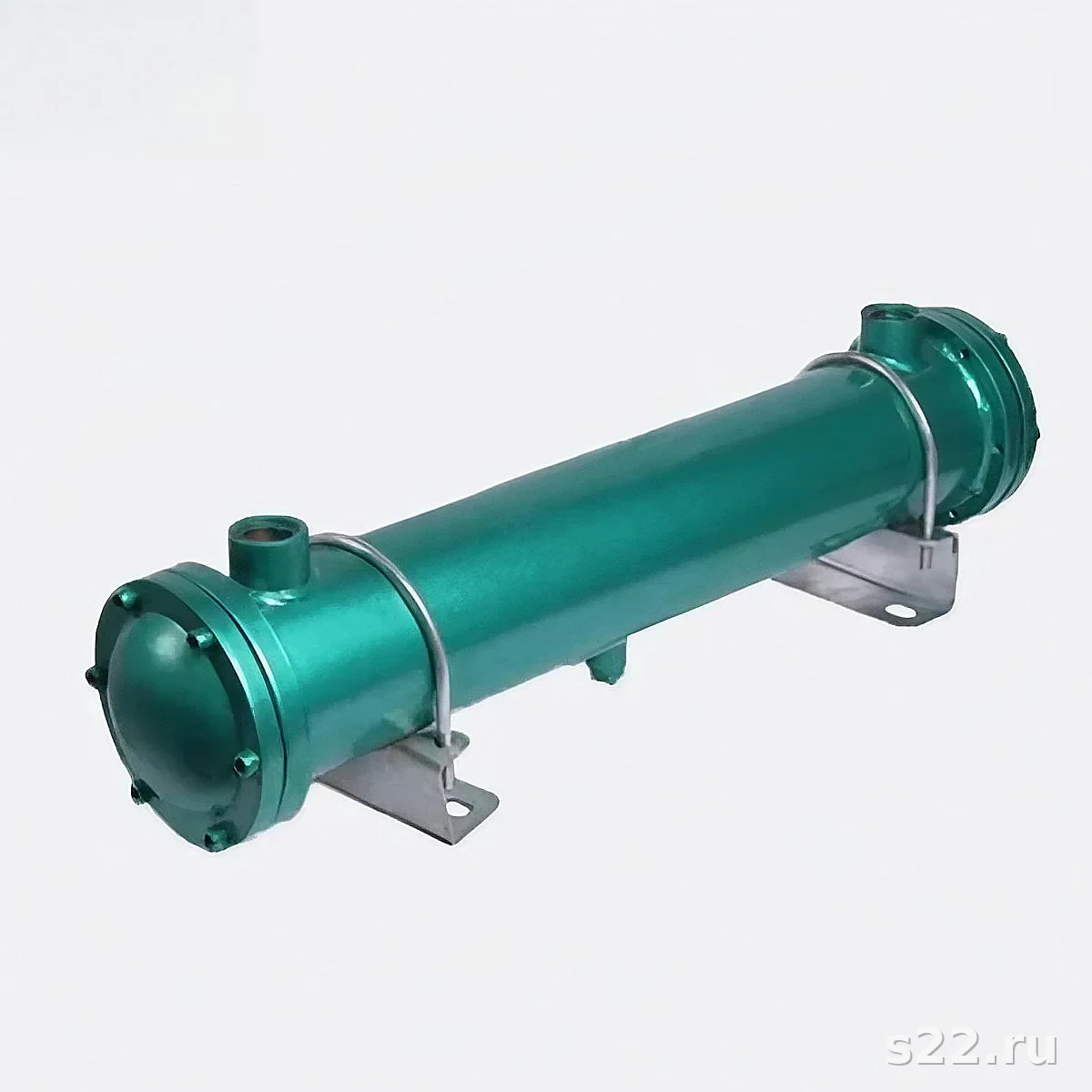

- Межтрубное пространство (shell side) — пространство внутри кожуха кожухотрубного теплообменника между стенками кожуха и наружными поверхностями трубок. Обычно по межтрубному пространству прокачивают более агрессивный или загрязнённый теплоноситель, так как его легче чистить.
- Трубное пространство (tube side) — пространство внутри трубок кожухотрубного теплообменника. Трубный теплоноситель более изолирован, поэтому по трубному пространству пускают более чистые или ценные среды.
- Пакет пластин (plate pack) — сборка теплопередающих пластин в пластинчатом теплообменнике, зажатая между рамой и нажимной плитой. Основной элемент, определяющий площадь поверхности теплопередачи.
- Гофр пластины (plate corrugation) — рельеф поверхности пластины, обеспечивающий турбулентное течение теплоносителя и высокий коэффициент теплоотдачи. Угол гофра (обычно 30° или 60°) определяет баланс между теплопередачей и потерями давления.
- Коллектор (header) — распределительная камера в кожухотрубном теплообменнике, обеспечивающая равномерное распределение теплоносителя по трубкам. При многоходовой схеме коллектор разделён перегородками.
- Нажимная плита (follower plate или pressure plate) — подвижная плита в рамной конструкции пластинчатого теплообменника, которая зажимает пакет пластин шпильками. При разборке для чистки снимается вместе с пластинами.
- Переток (leakage) — нежелательное смешение теплоносителей первичного и вторичного контуров через повреждённую прокладку или трещину в пластине. Признак перетока: изменение химического состава одного контура, падение эффективности теплообменника без роста ΔP.
Знание правильной терминологии значительно ускоряет коммуникацию между инженером, монтажником и поставщиком. Используйте эти термины при общении с инженерами s22.ru — мы сразу поймём вашу задачу и предложим оптимальное решение.
Профессиональное техническое общение требует точности. В теплотехнике один и тот же аппарат в разном контексте называется по-разному, и знание этих нюансов — признак опытного специалиста. Будь то «рекуператор» в разговоре с вентиляционщиком, «ПТО» в переписке с проектировщиком или «heat exchanger» в международном тендере — суть одна. Главное — знать параметры: мощность, температуры, давления, среды. С этим знанием правильный выбор теплообменника становится задачей одного визита к инженеру s22.ru.
Теплообменное оборудование компании s22.ru — это широкий выбор пластинчатых разборных, паяных и кожухотрубных теплообменников для ЖКХ, промышленности и пищевой отрасли. Независимо от того, как вы называете нужный вам аппарат, наши инженеры помогут подобрать оптимальное решение с полным техническим расчётом и документацией. Телефон: 8 800 302-58-17, звонок бесплатный по всей России.
Понимание терминологии теплообменников — это не просто академический вопрос. В реальных проектах неправильное название оборудования в техническом задании может привести к поставке неподходящего аппарата, переделке схемы и задержке ввода объекта в эксплуатацию. Потратьте несколько минут на изучение правильных терминов — это сэкономит дни и недели в реальном проекте. А если есть сомнения — просто позвоните инженерам s22.ru и описывайте задачу своими словами. Мы разберёмся, что именно вам нужно, и подберём правильный аппарат.
Богатство синонимов вокруг слова «теплообменник» объясняется тем, что это оборудование настолько универсально и встречается в таком множестве отраслей, что каждая из них выработала собственный профессиональный жаргон. Металлург скажет «рекуператор», вентиляционщик — «рекуперативный теплообменник», теплотехник ЖКХ — «ПТО» или «водонагреватель», холодильщик — «конденсатор» или «испаритель», нефтяник — «холодильник» или «подогреватель сырья». За всеми этими словами — один и тот же принцип: передача тепла через стенку между двумя потоками теплоносителя. Именно это делает теплообменник одним из самых универсальных и важных классов промышленного оборудования.
