Змеевиковый теплообменник (змеевик): устройство, расчёт и применение
Змеевик — простейший и наиболее надёжный тип теплообменника: трубка, свёрнутая в спираль или змейку и погружённая в ёмкость. Низкая стоимость, высокая надёжность, работа при любых давлениях и температурах. Разбираем конструкцию, расчёт и применение.
Трубка в форме спирали или «змейки» — простейшая конструкция ТО
Два исполнения: погружной (в ёмкость) и кожухозмеевиковый (в кожух)
Работает при давлении до 200 бар (в стальной трубке), T до 500°C
Материалы: нержавейка, медь, титан, PTFE для агрессивных сред
Длина трубки: 5–500 м; диаметр трубки: 12–57 мм
🔩
Простота
Минимум деталей — максимум надёжности. Нет прокладок и стыков
💪
До 200 бар
Высокое давление теплоносителя внутри трубки
🌡️
До 500°C
Стальные трубки — для паровых и высокотемпературных систем
💰
Низкая стоимость
Самый бюджетный тип теплообменника для периодических процессов
1. Что такое змеевиковый теплообменник
Змеевиковый теплообменник (змеевик)
Теплообменный аппарат, в котором теплообменная поверхность образована трубкой (или пучком трубок), свёрнутой в спираль, змейку или многорядную катушку. Один теплоноситель течёт внутри трубки, второй омывает её снаружи — в ёмкости, баке или кожухе. Простейший и наиболее распространённый тип теплообменного устройства.
Змеевиковые теплообменники применяются повсеместно — от домашних бойлеров до промышленных реакторов. Их главное преимущество перед спиральными и трубчатыми аппаратами — предельная простота конструкции и возможность погружного монтажа непосредственно в ёмкость с продуктом.
Для подбора змеевика под конкретную задачу — укажите объём ёмкости, рабочую среду и температурный режим. Инженер S22 рассчитает необходимую длину трубки за 2 часа.
2. Конструкция и элементы змеевика
Змеевиковый теплообменник состоит из минимального числа элементов:
Трубка теплообменника: бесшовная или сварная, диаметр 12–57 мм, толщина стенки 1.5–5 мм. Свита в горизонтальные или вертикальные витки с шагом 1.2–2 диаметра трубки.
Патрубки подвода/отвода: входной и выходной штуцеры теплоносителя, выведенные через стенку или крышку ёмкости. Диаметр патрубков = диаметру трубки змеевика.
Крепёжные скобы: фиксируют форму змеевика, предотвращают вибрацию и деформацию при тепловом расширении.
Дренажный штуцер: в нижней точке — для слива теплоносителя при консервации или ремонте.
Шаг намотки змеевика
Расстояние между центрами соседних витков. Минимальный шаг: s = 1.2 × d_нар (внешний диаметр трубки). Оптимальный: s = 1.5–2.0 × d_нар — обеспечивает свободное омывание среды снаружи и конвекцию. При малом шаге (s менее 1.2d) ухудшается циркуляция и снижается коэффициент теплоотдачи снаружи трубки на 20–40%.
Оба контура — под давлением; компактнее погружного
Горизонтальный многовитковый
Плоская спираль в горизонтальной плоскости
Нагрев открытых бассейнов и чанов
Равномерное распределение тепла по площади
Вертикальный многовитковый
Цилиндрическая спираль по оси ёмкости
Вертикальные реакторы, ферментаторы
Интенсивная конвекция, хорошее перемешивание
Половинная труба (half-pipe)
Полутруба, приваренная к стенке реактора
Рубашка реактора с интенсивным охлаждением
Высокое давление теплоносителя (до 40 бар)
Выбор ориентации змеевика:
Вертикальный змеевик (ось намотки вертикальна) создаёт интенсивную конвекцию в ёмкости — нагрев происходит равномернее. Горизонтальный змеевик проще монтируется через горловину, но создаёт тепловые зоны. Для реакторов с перемешиванием ориентация менее критична.
Медь — не для кислорода и аммиака:
Медные змеевики несовместимы с аммиаком (образует купраммиак — коррозия), хлоридами выше 50 ppm и кислородными средами при T выше 80°C (обесцинкование при контакте с влажным воздухом). Для химической промышленности — только нержавеющая сталь или специальные сплавы.
5. Расчёт поверхности и длины трубки
Алгоритм расчёта змеевика
1. Тепловой поток: Q = G × Cp × (T_вых - T_вх) [кВт]
2. LMTD = (ΔT_б - ΔT_м) / ln(ΔT_б/ΔT_м) [°C] — приблизительный прямоток
3. Площадь: F = Q / (k × LMTD) [м²], k = 300–1000 Вт/(м²·К)
4. Длина трубки: L = F / (π × d_нар) [м]
5. Число витков: n = L / (π × D_сред) [шт]
Условие нагрева
k, Вт/(м²·К)
Примечание
Пар → вода (с перемешиванием)
800–1500
Конденсация пара, высокая теплоотдача
Пар → вода (без перемешивания)
400–800
Только естественная конвекция в ёмкости
Горячая вода → вода
300–700
С мешалкой: до 1000 Вт/(м²·К)
Горячая вода → масло
100–300
Зависит от вязкости масла
Холодная вода → охлаждение
250–600
Зависит от скорости воды в трубке
Рассол/гликоль → охлаждение
150–400
Вязкость рассола снижает коэффициент
Практический пример расчёта:
Нагреть 2 м³ воды с 20°C до 60°C за 1 час горячей водой 90°C. Q = 2000 × 1.16 × 40/3600 = 25.7 кВт. LMTD ≈ 44°C (прямоток с T вх.гор=90, T вых.гор=70, T вх.хол=20, T вых.хол=60). F = 25.7/(500×44) = 0.00117 м² → F=1.17 м². L = 1.17/(π×0.027) = 13.8 м трубки DN25.
Погружной змеевик — дёшево, быстро, легко монтировать
Высокое давление теплоносителя (>25 бар)
Кожухозмеевиковый или змеевик в бесшовной трубке
Нагрев нефтепродукта в резервуаре
Горизонтальный многовитковый змеевик из ст. 20
Агрессивная среда в ёмкости (кислоты, щёлочи)
PTFE-змеевик или нержавеющий AISI 316L
Нужен высокий КПД и минимум места
Пластинчатый или спиральный ТО (не змеевик)
Охлаждение реакционной массы полимеризации
Погружной вертикальный змеевик + мешалка
9. Примеры расчёта
Кейс 1: Бойлер косвенного нагрева для ГВС
Задача: Нагреть 200 л/ч воды с 10°C до 60°C от контура отопления 80/60°C. Требуемая мощность: Q = 0.2 × 1.16 × 50 = 11.6 кВт.
Расчёт: LMTD = (70-10)-(20-60)/ln(60/(-40)) — прямоток ≈ 38°C; k = 600 Вт/(м²·К); F = 11600/(600×38) = 0.51 м²; L = 0.51/(π×0.022) = 7.4 м трубки DN20.
Результат: Стандартный бойлер 200 л со змеевиком 8 м, DN20 из нержавеющей стали. Срок службы 20+ лет.
Кейс 2: Охлаждение реактора синтеза
Задача: Отвести 50 кВт тепла из реактора объёмом 5 м³. Охлаждающий агент — рассол -10°C/+5°C. Реакционная масса: T = 25°C, вязкость 500 мПа·с.
Расчёт: LMTD ≈ 32°C; k = 250 Вт/(м²·К) (вязкая среда + перемешивание); F = 50000/(250×32) = 6.25 м²; L = 6.25/(π×0.033) = 60 м трубки DN32, AISI 316L.
Результат: Вертикальный змеевик 60 м в 5 витков по высоте реактора. Мешалка обеспечивает равномерное охлаждение всего объёма.
Кейс 3: Подогрев мазута в резервуаре
Задача: Поддержать температуру мазута 50–60°C в горизонтальном резервуаре 50 м³ в зимний период. Теплоноситель — водяной пар 0.3 МПа (143°C).
Расчёт: Тепловые потери резервуара ≈ 15 кВт; k = 200 Вт/(м²·К) (мазут вязкий, без перемешивания); LMTD ≈ 88°C; F = 15000/(200×88) = 0.85 м²; L = 0.85/(π×0.038) = 7.1 м трубки DN32.
Результат: Горизонтальный змеевик 8 м из стали ст.20 на дне резервуара. Цена материала: 4 000 руб. Монтаж: 1 день.
10. Обслуживание змеевикового теплообменника
1
Визуальный осмотр
Ежегодно: проверка наружной поверхности трубки на коррозию, накипь, деформацию витков
2
Промывка
Внутри трубки — 10% лимонной кислотой при появлении накипи (рост ΔT на 15%+). Снаружи — водоструйная очистка
3
Опрессовка
Гидравлическое испытание 1 раз в 2–3 года при давлении 1.25×Рраб. Проверка герметичности стыков и патрубков
4
Консервация
При длительных остановках — слить теплоноситель через дренаж, продуть азотом или заполнить консервирующим раствором
Типичная причина выхода из строя:
Накипь внутри трубки достигает толщины 2–3 мм → термическое сопротивление возрастает в 3–5 раз → мощность нагрева падает. Регулярная кислотная промывка раз в 2–3 года продлевает срок службы с 5 до 20+ лет.
11. Смежные материалы K9: Общие теплообменники
Змеевиковый теплообменник — один из многих типов в кластере «Общие»:
54 бренда, 1500+ моделейПолный ассортимент теплообменников для всех задач
⚡
Расчёт за 2 часаИнженеры подберут тип и рассчитают параметры
🚚
Склад в МосквеОтгрузка в день заказа, доставка по РФ и ЕАЭС
📋
Полный пакет документовСертификаты ТР ТС, паспорта, гарантия до 3 лет
А
Алексей Корнев
Инженер-теплотехник · Стаж 12 лет · Специализация: змеевиковые и трубчатые теплообменники для реакторов и промышленных ёмкостей
Частые вопросы о змеевиковых теплообменниках
Что такое змеевик теплообменник простыми словами?+
Змеевиковый теплообменник — это трубчатый нагреватель или охладитель, свёрнутый в спираль или «змейку» и погружённый в ёмкость с жидкостью. По трубке протекает горячий или холодный теплоноситель, передающий тепло жидкости в ёмкости через стенку трубки. Простота конструкции, надёжность и низкая стоимость делают змеевик одним из самых распространённых видов теплообменников.
Из каких материалов делают змеевики?+
Материал выбирается по среде: нержавеющая сталь AISI 316L — для пищевой промышленности и агрессивных сред; медь — для нагрева воды; углеродистая сталь — для промышленных нагревателей; титан — для хлорированных сред; PTFE-трубки — для высокоагрессивных кислот. Диаметр трубки 12–57 мм.
Как рассчитать поверхность змеевика?+
F = Q / (k × LMTD). Коэффициент k для змеевика: 300–1000 Вт/(м²·К) (пар→вода), 100–400 Вт/(м²·К) (горячая вода→вязкая жидкость). Длина трубки: L = F / (π × d_нар). Подробный расчёт выполняем бесплатно — оставьте заявку.
Змеевик или пластинчатый теплообменник — что выбрать?+
Змеевик дешевле и надёжнее для нагрева в существующей ёмкости и работы с загрязнёнными средами. Пластинчатый теплообменник компактнее, имеет более высокий КПД и подходит для непрерывных процессов с большими расходами. Для периодических процессов нагрева в реакторе — змеевик предпочтительнее.
Что такое кожухозмеевиковый теплообменник?+
Кожухозмеевиковый теплообменник — конструкция, в которой змеевик помещён внутрь закрытого цилиндрического кожуха. Оба контура изолированы: одна среда — внутри трубок змеевика, вторая — в межтрубном пространстве кожуха. Оба контура работают под давлением. Применяется для нагрева воды паром, охлаждения масел, нагрева газов.
Сколько стоит змеевиковый теплообменник?+
Стандартный погружной змеевик из нержавеющей стали AISI 316L: длина 5 м, DN15 — 3 000 – 8 000 руб.; длина 20 м, DN25 — 15 000 – 35 000 руб. Кожухозмеевиковый теплообменник — 50 000 – 300 000 руб. Изготовление по техзаданию — от 2 недель.
Расчёт длины змеевика: методика
Длина змеевика — ключевой параметр при проектировании. Расчёт ведётся по формуле теплообмена и тепловому балансу.
Тепловой баланс: Q = m · Cp · (T_вых − T_вх) — тепловая нагрузка от змеевика на среду в ёмкости. Q = k · F · ΔTср — то же через поверхность и коэффициент теплопередачи.
Из этих уравнений находим требуемую площадь F = Q / (k · ΔTср), а затем длину: L = F / (π · d_нар).
Примерный расчёт для бака 5 м³
Параметр
Значение
Источник
Объём бака
5 м³
Исходные данные
Нагрев воды с 15°C до 65°C
ΔT_нагрева = 50°C
Технология
Теплоноситель — пар 120°C
ΔTср ≈ 70°C
Расчёт
Время нагрева
1 час = 3600 с
Требование
Q = m·Cp·ΔT = 5000·4186·50/3600
Q ≈ 290 кВт
Расчёт
k для пар-вода, нержавеющий змеевик
k ≈ 800 Вт/м²·К
Справочник
F = Q/(k·ΔTср) = 290000/(800·70)
F ≈ 5,2 м²
Расчёт
Трубка DN25 (d_нар = 0,032 м)
L = 5,2/(π·0,032)
Расчёт
Длина змеевика
≈ 52 м
Результат
Практика: К расчётной длине добавляют 15–20% запаса на загрязнение (Rf ≈ 0,0001–0,0002 м²·К/Вт). S22 выполняет расчёт бесплатно по вашим параметрам.
Материалы для агрессивных и пищевых сред
Выбор материала змеевика определяется химической агрессивностью среды, температурой и требованиями к чистоте.
Материал
Среда
Макс. T, °C
Относительная стоимость
Сталь Ст3 (углеродистая)
Вода, пар, масло
300
×1
AISI 304 (нержавеющая)
Пищевые среды, слабые кислоты
400
×3–4
AISI 316L (нержавеющая, Mo)
Хлоридные растворы, фармацевтика
400
×5–6
Медь (Cu-DHP)
Питьевая вода, холодильные агенты
200
×4
Титан Grade 2
Морская вода, соляные кислоты
300
×15–20
Hastelloy C-276
Концентрированные кислоты, HCl
400
×30–40
Осторожно с медью: Медные змеевики нельзя использовать в системах с аммиаком (разрушение), с аминами и с нержавеющей сталью в контакте (гальваническая коррозия). Для холодильных машин с NH3 используют только сталь или алюминий.
Виды конструкций и области применения
Погружной змеевик в баке
Труба свёрнута в спираль и погружена в ёмкость с нагреваемой/охлаждаемой жидкостью. Простейшая конструкция, монтируется за 1–2 часа. Применение: подогрев воды в ИТП, нагрев топлива в резервуарах, охлаждение гальванических ванн, пивоваренные баки.
Кожухозмеевиковый теплообменник
Змеевик помещён в закрытый цилиндрический корпус (кожух). Оба контура изолированы. Работает под давлением. Применение: холодильные машины (конденсаторы, испарители), нагреватели жидкостей в химической промышленности, маслоохладители.
Двойной змеевик (биметаллический)
Два параллельных змеевика в одном баке от разных теплоносителей — летом охлаждение, зимой нагрев. Применяется в буферных ёмкостях тепловых насосов и солнечных коллекторах.
ГОСТ Р 52630–2012 — Сосуды и аппараты стальные сварные. Общие технические условия.
ТР ТС 032/2013 — Безопасность оборудования, работающего под давлением (при Р > 0,07 МПа).
СП 41-101–95 — Проектирование тепловых пунктов (нормирует применение змеевиков в ИТП).
ASME Section VIII Div.1 — для импортного оборудования на давление выше 1 бар.
ASME (American Society of Mechanical Engineers) — международный стандарт для сосудов давления, признаётся в 100+ странах. Аппараты с ASME-маркировкой допускаются к применению в России при наличии сертификата соответствия ТР ТС.
Обслуживание и срок службы змеевика
Срок службы змеевикового теплообменника зависит от материала и условий эксплуатации:
Нержавеющая сталь AISI 316L в нейтральных средах — 20–30 лет без замены.
Нержавеющая сталь в хлоридных растворах (>200 ppm Cl⁻) — риск питтинговой коррозии, рекомендуется ежегодный осмотр.
Углеродистая сталь в воде без ингибиторов — 5–10 лет, затем утечки по сварным швам.
Медь в жёсткой воде (>300 мг/л) — накипь снижает теплообмен на 30–50% за 2 года, промывка HCl 5% раз в год.
Диагностика без демонтажа: Рост ΔP > 20% от паспортного при той же скорости течения — признак накипи или засорения. Падение тепловой мощности на 15%+ при неизменных расходах — сигнал о загрязнении поверхности теплообмена.

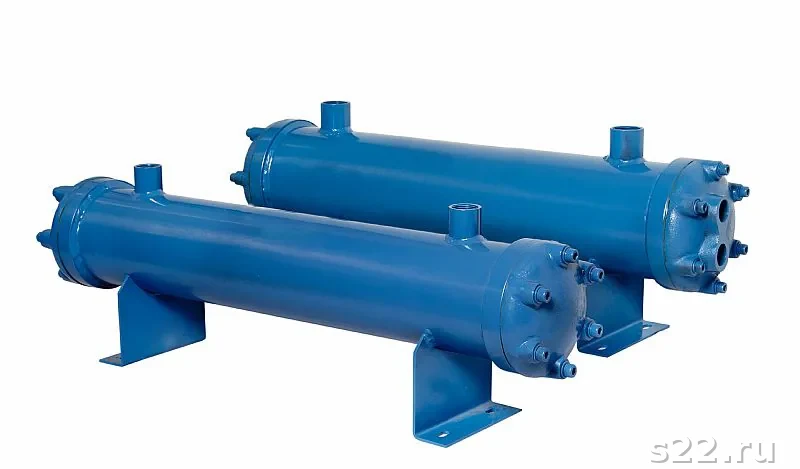

Кожухозмеевиковый теплообменник: устройство и особенности
Кожухозмеевиковый ТО — наиболее сложное исполнение змеевика. Конструкция: стальной корпус (кожух) цилиндрической формы, внутри которого размещён змеевик из трубки меньшего диаметра. Оба контура изолированы, аппарат работает под давлением до 200 бар.
Преимущества кожухозмеевикового ТО
Высокое допустимое давление (до 200 бар), компактность, простота производства. Длина спирали 5–50 м в одном корпусе. Подходит для работы с хладагентами (R-134a, R-410A), аммиаком и другими сжатыми газами. Нет риска смешения сред даже при разрушении трубки (внешний контур защищает).
Ограничения кожухозмеевикового ТО
Невозможна механическая очистка межтрубного пространства. Малая площадь теплообмена на единицу массы по сравнению с пластинчатыми аппаратами. Для больших тепловых нагрузок >500 кВт предпочтительнее кожухотрубный ТО с секционированием.
Применение в холодильной технике
В холодильных машинах кожухозмеевиковый ТО используется как конденсатор (хладагент → охлаждающая вода) и испаритель (хладагент ↔ охлаждаемая жидкость). Для фреоновых систем — медный или стальной змеевик, для аммиачных — только стальной (аммиак разрушает медь).
Интерлинкинг по кластеру K9 — общие типы теплообменников
Змеевиковые теплообменники — часть обширной группы «общих» типов ТО. Для полного понимания читайте смежные статьи:
Погружной змеевик выигрывает при необходимости простой конструкции, работы с загрязнёнными средами и бюджетных ограничениях. Пластинчатый ТО предпочтителен для чистых сред с высокими требованиями к компактности и эффективности.
Типовые ошибки при эксплуатации змеевикового теплообменника
Ошибка 1: Запуск насоса при закрытых кранах. Гидравлический удар деформирует трубки змеевика — особенно при малом радиусе изгиба. Всегда открывайте краны до запуска насоса.
Ошибка 2: Работа с нерасчётными средами. Замена кислотного промывочного раствора на более концентрированный приводит к ускоренной коррозии. Используйте только указанную в паспорте концентрацию.
Правильно: постепенный ввод в работу. При первом пуске заполняйте контур медленно — первые 5 минут расход 10–20% от номинального. Это позволяет вытеснить воздух без гидравлических ударов.
Правильно: термошоковая защита. При разнице температур между средой в баке и теплоносителем более 100°C — вводите теплоноситель постепенно, в течение 10–15 минут. Резкий термошок вызывает деформацию пайки или сварных швов.
Периодичность технического обслуживания
Работа
Периодичность
Признак необходимости
Визуальный осмотр корпуса и присоединений
Ежемесячно
Плановое ТО
Промывка от накипи (кислотой)
1 раз в год
ΔP выросло на 20% или упала тепловая мощность
Замена прокладок фланцев
Каждые 3–5 лет
Подтёки, следы коррозии у фланца
Гидравлическое испытание
Каждые 8 лет
По требованию ТР ТС 032/2013
Своевременное обслуживание продлевает срок службы змеевика до 20–30 лет. Преждевременная замена аппарата обычно связана с нарушением химического режима воды (жёсткость, pH) или работой с нерасчётными средами.
Часто задаваемые вопросы о змеевиках
Какой диаметр трубки выбрать для змеевика?+
Стандартные диаметры — DN15 (малые расходы до 1 м³/ч), DN20 (1–3 м³/ч), DN25 (3–8 м³/ч), DN32 и DN40 (8–20 м³/ч). При выборе ориентируются на скорость теплоносителя в трубке: оптимально 0,5–1,5 м/с для воды и 0,3–0,8 м/с для вязких сред.
Можно ли использовать медный змеевик в горячей воде?+
Да, медь DN15–DN32 применяется в системах отопления и горячего водоснабжения до 90°C. Ограничения: нельзя использовать с аммиаком, с pH <7 или >9, с хлором >50 ppm. В системах с пластиковыми трубопроводами требуется кислородный барьер (диффузия O2 ускоряет коррозию меди).
Сколько метров трубки помещается в бак 1000 л?+
Зависит от диаметра баке и трубки. Для цилиндрического бака D=1000 мм, H=1500 мм: диаметр намотки ≈ 700 мм, шаг намотки 60 мм — 25 витков × π×0,7 м ≈ 55 м трубки DN25. В реальности 20–30% объёма занимает сама трубка, потому оптимум — 40–60% от теоретического максимума.
Как рассчитать мощность погружного змеевика?+
Q = k × F × ΔTср, где k — 300–600 Вт/м²·К для паровой конденсации в погружном змеевике, 100–300 Вт/м²·К для жидкость-жидкость без перемешивания, F — площадь поверхности трубки (π × d × L), ΔTср — среднелогарифмическая разность температур. При наличии мешалки в баке k возрастает в 2–3 раза.
Можно ли использовать змеевик для охлаждения вместо нагрева?+
Да, принцип одинаков — только теплоноситель холоднее, чем среда в баке. В системах охлаждения через змеевик подают холодную воду, рассол (гликоль) или хладагент (в кожухозмеевиковых ТО). Направление теплопередачи меняется, формула расчёта та же.
Нужен ли насос для циркуляции через змеевик?+
Для паровых змеевиков насос на линии пара не нужен — пар поступает самотёком под давлением. Для жидкостных теплоносителей (вода, гликоль) насос обязателен — естественная конвекция обеспечивает скорость <0,05 м/с, что в 10 раз ниже оптимальной и резко снижает k.
Как предотвратить образование накипи в змеевике?+
Основные методы: умягчение воды до жёсткости <0,1 мг-экв/л (обратный осмос, ионный обмен); дозирование ингибиторов накипеобразования (полифосфаты, ОЭДФ); поддержание скорости теплоносителя >0,8 м/с (турбулизация препятствует кристаллизации солей); снижение температуры стенки змеевика — уменьшить ΔT между теплоносителем и средой.
Что делать при обнаружении течи в змеевике?+
Немедленно остановить подачу теплоносителя. Осмотреть место течи — если точечная коррозия или механическое повреждение на прямом участке, возможна локальная заварка (ТИГ-сварка). При течи в зоне изгиба или на соединении — замена секции. Если аппарат старше 15 лет и течей несколько — плановая замена целесообразнее ремонта.
Заказ змеевикового теплообменника через S22
S22 поставляет змеевиковые теплообменники под заказ по вашим параметрам:
Погружные змеевики из нержавеющей стали AISI 316L, диаметры DN15–DN50, длина до 100 м, радиус намотки от 150 мм.
Кожухозмеевиковые ТО — от 5 до 1000 кВт тепловой мощности, рабочее давление до 200 бар.
Материалы: нержавеющая сталь, медь, титан, Hastelloy — по запросу.
Сертификация: полный комплект документов ТР ТС для оборудования под давлением.
Срок изготовления: стандартные размеры — 2–4 недели, нестандартные — 4–8 недель.
Для расчёта и получения КП отправьте запрос с параметрами: объём или производительность, рабочая среда, температуры, давление, материальные требования. Наш инженер ответит в течение 2 рабочих часов.
Промышленные применения змеевикового теплообменника: отраслевой обзор
Химическая промышленность
В реакторах с рубашкой и встроенными змеевиками поддерживается точная температура экзотермических реакций. Змеевики из Hastelloy применяются для охлаждения серной кислоты, змеевики из AISI 316L — для нитратных растворов. Погружные змеевики в гальванических ваннах поддерживают T ± 2°C при нагреве электролита.
Пищевая промышленность
В пивоварении, молочном производстве и соковом производстве — нагрев пастеризационных ванн паровым змеевиком. Материал: AISI 316L (трубки) + полированная поверхность Ra ≤ 0,8 мкм. Периодическая CIP-мойка НОН/H3PO4 без демонтажа.
Нефтепереработка
Кожухозмеевиковые теплообменники применяются как конденсаторы в ректификационных колоннах (охлаждение паров нефтепродуктов водой). Рабочее давление — 10–50 бар, температура пара — 200–350°C. Материал — хромомолибденовая сталь 12Х1МФ или нержавеющая 08Х18Н10Т.
Энергетика
В системах ИТП (индивидуальных тепловых пунктов) погружные змеевики из нержавеющей стали использовались до 1990-х, затем были вытеснены пластинчатыми ТО. Сейчас змеевики применяются в буферных ёмкостях тепловых насосов и солнечных коллекторов — там, где требуется работа с незамерзающим теплоносителем при давлении <5 бар.
Фармацевтика
GMP-реакторы с паровыми и водяными змеевиками для точного температурного контроля синтеза API. Требования: материал AISI 316L, поверхность Ra ≤ 0,4 мкм, документация IQ/OQ/PQ, возможность стерилизации паром (SIP) при 121°C.
Особенности проектирования под конкретные задачи
Нагрев мазута в резервуаре
Типовая задача нефтебазы: поддержание T мазута М-100 выше 80°C для нормальной перекачки. Змеевик из стали Ст3 DN40–DN50, пар 0,3–0,5 МПа, длина 30–80 м. Особенность: трубы прокладываются у днища (горячий мазут поднимается вверх — естественная конвекция). Коэффициент теплопередачи для вязкого мазута без перемешивания — 20–50 Вт/м²·К.
Важная деталь: Для мазута в резервуаре k значительно ниже, чем для воды. Площадь змеевика нужно рассчитывать с коэффициентом запаса 1,3–1,5. Использование принудительной циркуляции мазута (насосная рециркуляция) увеличивает k в 3–5 раз и позволяет существенно уменьшить длину змеевика.
Охлаждение гальванических ванн
Хромирование, никелирование, цинкование — процессы экзотермические. Ванна выделяет тепло, и без охлаждения T электролита растёт, снижая качество покрытия. Погружной змеевик из титана или PVDF охлаждает электролит холодной водой. Ключевые требования: коррозионная стойкость к HCl, H2SO4, CrO3; материал — титан Grade 2 или тефлонированные трубки PTFE.
Подогрев питательной воды котла
В промышленных котельных насыщенный пар из коллектора направляется в экономайзерный змеевик, который нагревает питательную воду перед подачей в барабан котла. Экономия топлива — 3–7% за счёт рекуперации тепла уходящих газов и конденсата. Материал — легированная сталь 12Х1МФ (для Tг >400°C) или AISI 304 (при T <350°C).
Промышленный кейс: молочный завод, Московская область
Задача: нагрев 3 м³ молока с 8°C до 72°C (пастеризация) за 30 мин. Решение: двойной паровой змеевик AISI 316L DN25, длина 2×20 м, площадь 3,1 м². При Tпар = 100°C, k = 600 Вт/м²·К: Q = 600 × 3,1 × 45 = 84 кВт — нагрев 30 мин. Результат: экономия 40% по сравнению с электрическим нагревом ТЭНами.
Сравнение производителей и стоимость
Рынок погружных и кожухозмеевиковых теплообменников в России представлен как отечественными, так и импортными производителями:
Производитель / Тип
Страна
Материал
Диаметры
Цена, руб.
Погружной AISI 316L (стандарт)
Россия
316L
DN15–DN40
3 000 – 50 000
Кожухозмеевиковый AISI 304
Россия/Беларусь
304
DN20–DN50
30 000 – 200 000
Кожухозмеевиковый Alfa Laval SHE
Швеция
316L/Ti
DN25–DN80
100 000 – 600 000
Кожухозмеевиковый Wieland (Cu)
Германия
Cu-DHP
DN10–DN35
25 000 – 150 000
Титановый змеевик (антикоррозия)
Россия
Ti Grade 2
DN15–DN32
50 000 – 500 000
Экономия при заказе через S22: Мы работаем с производителями напрямую, без дилерской наценки. По стандартным позициям — скидка 15–25% от рыночной цены. По нестандартным — подбор аналога с аналогичными характеристиками по лучшей цене.
Сроки поставки
Стандартные погружные змеевики из нержавеющей стали — из наличия или 1–2 недели.
Кожухозмеевиковые ТО стандартных размеров — 2–4 недели с завода.
Нестандартные материалы (титан, Hastelloy, Duplex) — 4–10 недель.
Изготовление по чертежу заказчика — 3–6 недель при согласовании КД.
Итог: когда выбирать змеевиковый теплообменник
Змеевиковый теплообменник — оптимальный выбор в следующих ситуациях:
Нагрев или охлаждение среды в открытом баке с низкими требованиями к компактности.
Работа с загрязнёнными, вязкими или содержащими твёрдые частицы средами.
Небольшая тепловая мощность (5–500 кВт) и бюджет до 200 000 руб.
Необходимость высокого давления (до 200 бар) в кожухозмеевиковом исполнении.
Холодильные машины на NH3 или CO2 — кожухозмеевиковый испаритель.
При тепловых нагрузках свыше 500 кВт и требованиях к высокой компактности — рассматривайте пластинчатые или спиральные теплообменники. Инженер S22 поможет выбрать правильное решение для вашей задачи.
Контрольный список для заказа
Перед отправкой запроса соберите следующие данные:
Тип рабочей среды (вода, гликоль, пар, масло, кислота, пищевая среда — указать точно).
Расход теплоносителя через змеевик, м³/ч или кг/ч.
Входная и выходная температура теплоносителя, °C.
Температура среды в баке (начальная и конечная или поддерживаемая), °C.
Объём бака или скорость нагрева/охлаждения, если нагрев периодический.
Рабочее давление теплоносителя в змеевике, бар.
Материальные ограничения (если есть) по санитарным или технологическим требованиям.
Тип монтажа: погружной в открытый бак, кожухозмеевиковый, вертикальный/горизонтальный.
Чем полнее исходные данные — тем точнее расчёт и тем быстрее мы подготовим коммерческое предложение.
Почему S22
S22 — специализированный поставщик теплообменного оборудования с 2009 года. Мы не перепродаём «что есть на складе», а подбираем решение под вашу задачу. Для змеевиковых теплообменников это означает: правильный материал (не переплачиваете за ненужный Hastelloy, не экономите на коррозионной стойкости), правильный диаметр трубки (не занижаем — не получите гидросопротивление выше допустимого), правильная длина (расчёт с коэффициентом запаса, не «на глаз»).
Свяжитесь с нашим инженером: 8 800 302-58-17, info@s22.ru или через форму ниже.
Мы работаем по всей России. Доставка теплообменников — транспортными компаниями, при необходимости организуем срочную доставку. Оплата по безналичному расчёту, работаем с НДС. Возможна поставка с отсрочкой платежа для постоянных клиентов.
Наш сайт s22.ru содержит каталог с более чем 1500 моделями теплообменного оборудования от 54 производителей. Используйте форму подбора на сайте или свяжитесь с нами напрямую для индивидуального расчёта змеевикового теплообменника под вашу задачу.
Каталог змеевиковых и кожухозмеевиковых теплообменников на s22.ru включает оборудование от ведущих производителей: Alfa Laval, Hisaka, SWEP, российские заводы. Используйте фильтр по рабочей среде, давлению и тепловой мощности для предварительного подбора — или свяжитесь с нашим инженером для расчёта.
Адрес: г. Москва, ул. Сущёвский вал, 5. Тел.: 8 800 302-58-17. E-mail: info@s22.ru. Режим работы: пн–пт, 9:00–18:00 МСК.
Вся информация на этой странице подготовлена инженерами S22 на основе практического опыта эксплуатации и обслуживания теплообменного оборудования. Расчётные данные — справочные. Для принятия проектных решений необходим детальный инженерный расчёт.
Змеевиковый теплообменник — простое, надёжное и проверенное временем решение. При правильном выборе конструкции, материала и режима эксплуатации срок службы достигает 20–30 лет без замены. Обратитесь к инженерам S22 — рассчитаем и поставим оптимальный аппарат под ваш бюджет и задачу.
Телефон для консультации: 8 800 302-58-17 (бесплатно). Заявку можно также оставить через форму ниже или по email info@s22.ru.
Компания S22 работает с 2009 года. За это время мы поставили тысячи теплообменников различных типов для промышленных предприятий по всей России — от небольших цехов до крупных нефтеперерабатывающих заводов и фармацевтических производств.
Наш сайт s22.ru — один из крупнейших в России ресурсов по теплообменному оборудованию. Здесь вы найдёте технические статьи, калькуляторы, каталог оборудования и форму для получения коммерческого предложения. Мы постоянно обновляем контент и добавляем новые материалы, чтобы помочь инженерам принимать правильные решения.
Если вы изучаете вопрос теплообменного оборудования впервые — рекомендуем начать со статьи «Как подобрать теплообменник». Она даст системное понимание всех типов ТО и поможет определиться с направлением.
Если у вас уже есть конкретная задача — заполните форму ниже с параметрами. Инженер S22 рассчитает и подберёт змеевиковый теплообменник, который прослужит 20+ лет без проблем.
Статья подготовлена инженерами S22 на основе 15-летнего опыта работы с теплообменным оборудованием. Последнее обновление: 2026 г.
Правильный выбор конструкции, материала и параметров змеевика — залог долгой и надёжной работы. Не экономьте на инженерном расчёте: стоимость неверного выбора многократно превышает стоимость правильной консультации.
