1. Что такое пластинчатый теплообменник и почему он популярен
Теплообменный аппарат, в котором передача тепла осуществляется через гофрированные металлические пластины. Горячая и холодная среды движутся по чередующимся каналам между пластинами. Гофрировка создаёт турбулентность и обеспечивает высокий коэффициент теплопередачи k = 3 000-6 000 Вт/м²·К.
Пластинчатые теплообменники — наиболее распространённый тип теплообменных аппаратов в мире. Объём их применения растёт ежегодно на 4-6%: всё больше отраслей переходят с кожухотрубных аппаратов на более компактные и эффективные ПТО. Обзор всех типов теплообменников смотрите в базовой статье виды теплообменников.
Основные достоинства ПТО по сравнению с кожухотрубными: компактность (в 3-5 раз меньше при той же площади), высокий коэффициент теплопередачи, возможность чистки без демонтажа, гибкое изменение мощности добавлением или удалением пластин. Перейти к подбору пластинчатого теплообменника для вашей задачи.
2. Применение в системах отопления и ГВС
Жилищно-коммунальная сфера — крупнейший рынок применения ПТО в России. Пластинчатые теплообменники используются в:
Системы центрального отопления
ПТО как разделительный теплообменник между тепловой сетью (до 150°С, до 12 бар) и внутренней системой здания (90/70°С, 6 бар). Устанавливают в ЦТП и ИТП.
ГВС жилых домов
Параллельная или двухступенчатая схема нагрева холодной воды до 60°С. Разборные ПТО с пластинами 316L или паяные с никелевой пайкой — в зависимости от качества воды.
Котельные
Разделение первичного контура котла от систем отопления потребителей. Позволяет использовать разные теплоносители в первичном и вторичном контурах.
Частные дома
Паяные ПТО для ГВС и разборные для разделения контуров тёплого пола и радиаторов. Подробнее: теплообменник для частного дома.
3. ИТП и тепловые пункты
Индивидуальный тепловой пункт (ИТП) — основное место установки ПТО в жилых и общественных зданиях. Согласно СП 124.13330.2012, каждое здание с централизованным теплоснабжением должно иметь ИТП с узлом учёта и разделением контуров.
В типовом ИТП устанавливают два ПТО: один на систему отопления, второй на ГВС. Расчётная мощность одного ПТО в ИТП 9-этажного жилого дома — 500-2 000 кВт. Для таких мощностей используют крупные разборные ПТО (Alfa Laval M10-M15, GEA NT-150, АСТЕРА А-60 и выше). Больше об ИТП: что такое ИТП и комплектация тепловых пунктов.
4. Промышленное применение
Промышленность — второй по объёму рынок ПТО. Разнообразие применений охватывает почти все отрасли:
| Отрасль | Применение | Особенности |
|---|---|---|
| Металлургия | Охлаждение оборудования, масла | WideGap для загрязнённых сред |
| Машиностроение | Охлаждение гидросистем, масла | Компактность, быстрая замена |
| Целлюлозно-бумажная | Нагрев/охлаждение щелочей | Нержавейка 316L, широкие каналы |
| Текстильная | Промывка, окраска, финишинг | Точный контроль температуры ±0.5°С |
| Автомобильная | Охлаждение прессов, масел | Высокое давление до 25 бар |
Промышленные ПТО типа WideGap (широкий зазор 5-7 мм вместо стандартных 2-3 мм) предназначены для вязких и загрязнённых сред. Подробнее о разных типах применения: промышленные теплообменники.
5. Пищевая и фармацевтическая промышленность
Пищевая промышленность — один из главных потребителей ПТО. Пластинчатые теплообменники с пищевой сертификацией (FDA, EC 1935/2004) применяют для:
- Пастеризация молока: нагрев до 72-75°С (пакетный) или 85-90°С (HTST) за 15-30 секунд
- Стерилизация соков и напитков: ПТО-пастеризаторы для прямого нагрева без разбавления
- Охлаждение пива и вина: чиллеры на основе ПТО для точного управления ферментацией
- Нагрев сиропов и концентратов: WideGap для вязких сред
- Фармацевтика: стерильные ПТО из нержавейки 316L с Ra ≤ 0.8 мкм, сертификат 3-A Sanitary Standard
В пищевой промышленности следите за тем, чтобы в ПТО не было мёртвых зон (застойных участков), где могут размножаться бактерии. Санитарный дизайн EHEDG предписывает полностью дренируемую конструкцию без карманов и скоплений жидкости.
Кейс: пастеризационная установка на молокозаводе
ЗадачаЗамена устаревшей трубчатой пастеризационной установки производительностью 15 000 л/ч на более эффективную.
РешениеТрёхсекционный пластинчатый пастеризатор Alfa Laval: секция регенерации (75% тепла возвращается), секция нагрева, секция охлаждения. Площадь теплообмена 42 м².
РезультатПотребление пара снижено на 68% за счёт рекуперации. Занимаемая площадь в 4 раза меньше. Срок окупаемости 14 месяцев.
Применение ПТО в молочной и пищевой промышленности: детали
Молочная промышленность — исторически один из первых рынков пластинчатых теплообменников. Первые ПТО для пастеризации молока появились ещё в 1920-е годы (разработка APV). Сегодня без ПТО не обходится ни одно молочное предприятие.
Современный молочный пастеризатор состоит из нескольких секций: предварительный нагрев (рекуперация) → нагрев до 72-75°С (LTLT) или 85°С (HTST) → выдержка в трубе выдержки 15 секунд → регенеративное охлаждение → финальное охлаждение до 4-6°С. КПД рекуперации в современных установках: 86-92%, что означает экономию пара 86-92% по сравнению с прямым нагревом без рекуперации.
Требования к ПТО для молочного производства: нержавейка 316L Ra ≤ 0.8 мкм (для санитарной обработки CIP/SIP), прокладки EPDM или NBR с допуском FDA/EU, резьбовые соединения без мёртвых зон (санитарный дизайн), возможность горячей стерилизации паром (SIP) при 121°С. Подробнее о материалах в пищевой промышленности: пластины и уплотнения в пищевой промышленности.
6. Химическая промышленность
Химические производства предъявляют жёсткие требования к коррозионной стойкости материалов. ПТО применяют для нагрева и охлаждения агрессивных сред при правильном подборе материалов пластин и прокладок.
Хлористые соли и морская вода: титан Grade 2. Серная кислота (до 50%): Хастеллой C-276. Азотная кислота: AISI 316L. Щёлочи NaOH: никель 200 или нержавейка 316L. Органические растворители: специальные прокладки FKM (Viton).
Для химических применений часто выбирают полносварные или полусварные ПТО (Alfa Laval Compabloc, WideGap) — без прокладок, устойчивые к агрессивным средам при температурах до 350°С. Узнать больше о совместимости материалов: материалы пластин теплообменника.
7. Энергетика и нефтегаз
Тепловые электростанции (ТЭС, ТЭЦ), атомные станции, нефтеперерабатывающие и нефтехимические заводы — крупнейшие потребители мощных ПТО.
Применения в энергетике: охлаждение турбинного масла (ГТУ, паровые турбины), охлаждение оборудования АЭХК, конденсаторы для технологических газов, рекуперация тепла отходящих потоков. Нефтегаз: охлаждение сырой нефти, аминовые установки очистки газа, межступенчатое охлаждение в компрессорных агрегатах.
В нефтегазовой промышленности часто применяют сварные пластинчатые теплообменники типа Compabloc — без прокладок, рабочее давление до 40 бар, температура до 350°С. Идеальны для процессов с риском утечки опасных сред.
Кейс: рекуперация тепла на НПЗ
ЗадачаУтилизация тепла нефтяного конденсата 180°С для предварительного нагрева сырья на входе в ректификационную колонну. Среда — нефть с содержанием серы 1.2%.
РешениеСварной ПТО Compabloc CP50, давление 25 бар, температура до 250°С, нержавейка 316L. Площадь 95 м².
РезультатЭкономия топлива огневого нагревателя 23%. Срок окупаемости 8 месяцев. Работает 4 года без обслуживания.
8. Охлаждение масла и гидросистем
Охладители масла — отдельный сегмент применения ПТО. Гидравлические системы промышленного оборудования, компрессоры, редукторы, турбины — все требуют охлаждения масла для поддержания вязкости в рабочем диапазоне.
Для масел вязкостью 20-200 сСт при рабочей температуре используют ПТО типа WideGap с расширенными каналами 5-7 мм. Перепад давления на масляной стороне не должен превышать 2-3 бар, иначе потребуется слишком мощный маслонасос. Подробнее: теплообменники масло-вода.
| Тип масла / оборудования | Рабочая T° | Тип ПТО | Материал |
|---|---|---|---|
| Гидравлическое масло (40 сСт) | 50-70°С | Разборный, WideGap | AISI 316L |
| Компрессорное масло (46 сСт) | 60-90°С | Разборный или паяный | AISI 316L |
| Турбинное масло (32 сСт) | 40-60°С | Разборный, PN16 | AISI 316L |
| Редукторное масло (220 сСт) | 60-100°С | Разборный WideGap | AISI 316L |
Применение в холодильных установках и системах кондиционирования
Холодильные машины, чиллеры, системы кондиционирования — ещё один крупный рынок применения ПТО. Пластинчатые теплообменники здесь используются как:
- Испарители чиллеров: паяные ПТО типа CBH для охлаждения воды до 6-12°С в системах кондиционирования
- Конденсаторы с водяным охлаждением: ПТО для конденсации хладагента с водой из градирни
- Сухие охладители рекуперации: пластинчато-трубные теплообменники для охлаждения фреона воздухом
- Промежуточные охладители в каскадных холодильных системах (NH3/CO2)
Хладагенты R134a, R410A, R22, аммиак — все совместимы с нержавеющими пластинами и никелевой пайкой. Медная пайка не применяется с аммиаком!
Для аммиачных холодильных систем (NH3/R717) никогда не используйте ПТО с медными пластинами или медной пайкой — аммиак агрессивно разрушает медь. Применяйте только нержавейку 316L или никель.
Применение в бассейнах, системах SPA и аквапарках
Нагрев воды бассейна, горки аквапарка, джакузи и SPA — специфическое применение ПТО с высокими требованиями к материалам. Хлорированная вода с концентрацией Cl- до 2-5 мг/л требует пластин из нержавейки 316L или высоколегированной стали SMO 254.
Кейс: нагрев воды открытого бассейна 2500 м³
ЗадачаНагрев воды открытого бассейна от 18°С до 28°С при потреблении тепла от газового котла. Содержание хлора 2 мг/л, pH 7.2-7.4.
РешениеРазборный ПТО Alfa Laval M6-FM с пластинами из нержавейки 316L, прокладки EPDM. Площадь теплообмена 8.5 м², мощность 280 кВт. Противоток.
РезультатПериод нагрева с 18°С до 28°С — 6 часов. Поддержание температуры — непрерывно. Прокладки заменяли раз в 7 лет. Пластины промывали раз в 3 года лимонной кислотой.
9. Когда выбрать пластинчатый, когда кожухотрубный
| Критерий | Пластинчатый ТО | Кожухотрубный ТО |
|---|---|---|
| Давление | до 25-30 бар (разборный) | до 300 бар |
| Температура | до 180-200°С | до 500°С |
| Компактность | Очень высокая | Средняя |
| КПД | Высокий (k = 3 000-6 000) | Средний (k = 500-2 000) |
| Загрязнённые среды | WideGap специальные | Трубки большого диаметра |
| Пищевые среды | Предпочтительно | Ограниченно |
| Обслуживание | Разборка, чистка пластин | Химическая промывка трубок |

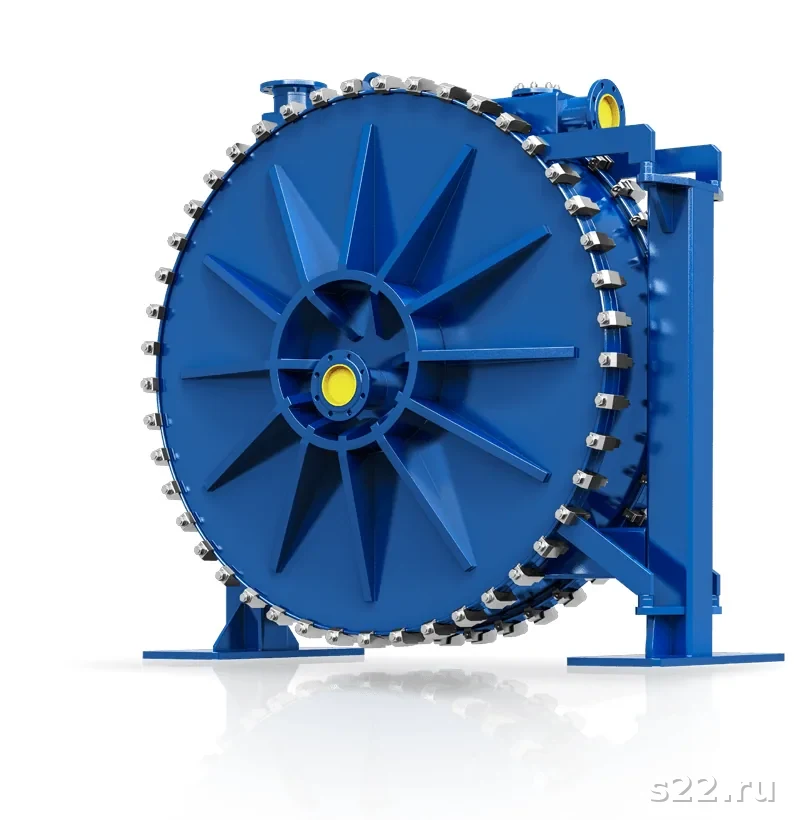

Если задача не укладывается в параметры ПТО — рассмотрите кожухотрубный теплообменник или спиральный теплообменник для вязких сред.
Преимущества пластинчатых теплообменников перед другими типами
Почему инженеры всё чаще выбирают ПТО вместо кожухотрубных аппаратов? Рассмотрим ключевые технические и экономические преимущества.
Высокий k теплопередачи
k = 3 000-6 000 Вт/м²·К vs 500-2 000 у кожухотрубных. Требуется меньше площади теплообмена
Компактность
В 3-5 раз меньше занимаемого пространства при той же тепловой нагрузке
Гибкость мощности
Добавление или удаление пластин — изменение мощности без замены корпуса
Простота обслуживания
Разборка для чистки пластин без спецоборудования. Замена прокладок на месте
Ключевой недостаток ПТО — ограниченное давление (до 25-30 бар) и температура (до 200°С) по сравнению с кожухотрубными. Для задач, выходящих за эти параметры, выбирают другие типы: кожухотрубные или спиральные теплообменники.
Расходы на эксплуатацию: ПТО vs альтернативы
Совокупная стоимость владения (TCO) пластинчатого теплообменника за жизненный цикл 20 лет нередко ниже, чем у кожухотрубного эквивалентной мощности:
| Статья расходов | Пластинчатый ТО | Кожухотрубный ТО |
|---|---|---|
| Капитальные затраты (CAPEX) | Ниже на 15-30% | Базовый уровень |
| Площадь установки | Меньше в 3-5 раз | Базовый уровень |
| Промывка (OPEX) | CIP, менее дорогая | Химическая промывка трубок |
| Замена при поломке | Пластины (50-70% от цены ТО) | Замена трубного пучка |
| Эффективность теплопередачи | Выше — меньше энергия | Базовый уровень |
При выборе теплообменника важно учитывать не только начальную цену, но и стоимость владения за весь период эксплуатации. Запросите сравнение ТЭО для вашей задачи.
10. Выбор материалов пластин по рабочей среде
| Среда | Материал пластин | Прокладки |
|---|---|---|
| Вода (питьевая, техническая) | AISI 304 или 316L | NBR, EPDM |
| Морская вода, рассолы | Титан Grade 2 | EPDM, NBR |
| Гликоли, антифризы | AISI 316L | EPDM |
| Органические масла | AISI 316L | NBR, FKM |
| Кислоты (слабые) | AISI 316L, Хастеллой | FKM (Viton) |
| Щёлочи | AISI 316L, Ni 200 | EPDM |
| Пищевые среды (молоко, сок) | AISI 316L (пищевой) | NBR/EPDM (FDA) |
Подробнее о материалах: материалы пластин пластинчатого теплообменника и как подобрать уплотнение под рабочую среду.
Для заказа пластин и прокладок для замены: каталог пластинчатые теплообменники S22.
Никогда не выбирайте ПТО только по цене каталога без расчёта площади теплообмена. Недостаточная площадь приведёт к постоянному нарушению температурного режима. Экономия на расчёте оборачивается перерасходом энергии 20-35% на весь срок службы аппарата.
Смотрите также сравнение с другими типами: кожухотрубный vs пластинчатый теплообменник — когда что выбрать.
Нормативная база применения ПТО в России
Применение пластинчатых теплообменников в различных отраслях регулируется рядом нормативных документов:
- ГОСТ 15518-87 — пластинчатые теплообменники: основные параметры и размеры
- СП 124.13330.2012 — тепловые сети (требования к тепловым пунктам и оборудованию)
- СП 60.13330.2020 (СНиП 41-01-2003) — отопление, вентиляция и кондиционирование
- ТР ТС 032/2013 — сосуды и оборудование, работающее под давлением (при P > 0.07 МПа)
- ГОСТ Р 51232-98 — питьевая вода (для ПТО в ГВС)
- Технический регламент ТС 021/2011 — безопасность пищевой продукции (для пищевых ПТО)
Для применения в пищевой промышленности ПТО должен иметь сертификат соответствия ТР ТС 021/2011. Материалы пластин и прокладок должны быть внесены в список разрешённых для контакта с пищевыми продуктами.
Для промышленных применений с рабочим давлением более 1.6 МПа или температурой выше 200°С — ПТО подлежит регистрации в Ростехнадзоре как сосуд под давлением по ТР ТС 032/2013.
При проектировании систем с ПТО необходимо учитывать требования к монтажу: минимальный зазор для обслуживания (не менее 600 мм со стороны разборки), требования к опорным конструкциям для тяжёлых аппаратов (более 1 тонны), требования к качеству теплоносителя (жёсткость, содержание взвеси, pH). Подробнее о монтаже: монтаж пластинчатого теплообменника.
Как выбрать модель пластинчатого теплообменника
Выбор конкретной модели ПТО — техническая задача, которую лучше решать с инженером. Но основные параметры, которые нужно определить заранее:
Рабочие параметры сред
Тип среды, температура входа/выхода, расход (м³/ч), рабочее давление для обоих контуров
Тепловая мощность
Q = G × Cp × ΔT (кВт). Для гетерогенных сред учесть теплоёмкость и вязкость
Допустимый перепад давления
ΔP на каждом контуре (бар). Ограничивает число ходов и схему пластин
Материалы и прокладки
По составу сред: сталь 304/316L, титан, Хастеллой. Прокладки: NBR, EPDM, FKM
После определения параметров инженер S22 выбирает оптимальную модель из 54 брендов в каталоге и выдаёт расчёт с обоснованием. Оставить заявку на расчёт.
Ведущие производители ПТО: обзор
На российском рынке представлено большинство мировых производителей пластинчатых теплообменников:
| Бренд | Страна | Специализация |
|---|---|---|
| Alfa Laval | Швеция | Все типы ПТО, лидер рынка |
| GEA (Kelvion) | Германия | Промышленные ПТО, NT-серия |
| Funke | Германия | FP/HFP-серия, компактные ПТО |
| SWEP | Швеция | Паяные CBH, бытовые системы |
| АСТЕРА | Россия | Отечественные разборные ПТО |
| Thermowave | Германия | TL-серия, HVAC и промышленность |
| Sondex | Дания | S/SH-серия, судостроение |
Все указанные бренды представлены в каталоге S22. Особую ценность представляет возможность подобрать запасные части — пластины и прокладки — для любого бренда и серии.
