Что такое теплообменник КС и кто его производит
Производственная площадка КС расположена в Санкт-Петербурге, конструкторское бюро и металлообработка — там же. Линейка КС полностью соответствует ГОСТ 15122-79 «Теплообменники кожухотрубчатые с неподвижными трубными решётками и кожухотрубчатые с температурным компенсатором на кожухе», ГОСТ 31842-2012 «Теплообменники кожухотрубчатые», ТУ предприятия и требованиям Ростехнадзора (Технический регламент ТР ТС 032/2013 о безопасности оборудования под избыточным давлением).
Каждый аппарат проходит обязательные испытания: гидравлические на 1,5×Pраб (выдержка 10 минут), пневматические контрольные на герметичность фланцевых соединений 0,6 МПа, ультразвуковой контроль качества сварных швов выборочно по ГОСТ Р 55724. К поставке прилагается комплект документации: паспорт по ПБ 03-576-03, сертификат соответствия ТР ТС, акт ОТК, упаковочный лист, маркировка с указанием шифра и заводского номера.
Полная номенклатура серийных моделей с фильтрами по поверхности, давлению и материалу — на странице кожухотрубные теплообменники КС в каталоге. Если базовое исполнение не подходит — конструкторское бюро КС изготавливает аппарат по индивидуальному ТЗ за 8-14 недель.
Типы кожухотрубных теплообменников КС
Базовая классификация по функциональному назначению и пространственной ориентации даёт пять серий, которые покрывают 95% запросов рынка. Шестая серия — нестандартные конструкции (промежуточные теплообменники, экономайзеры дымовых газов, маслоохладители трансформаторов) — производится под конкретное ТЗ.

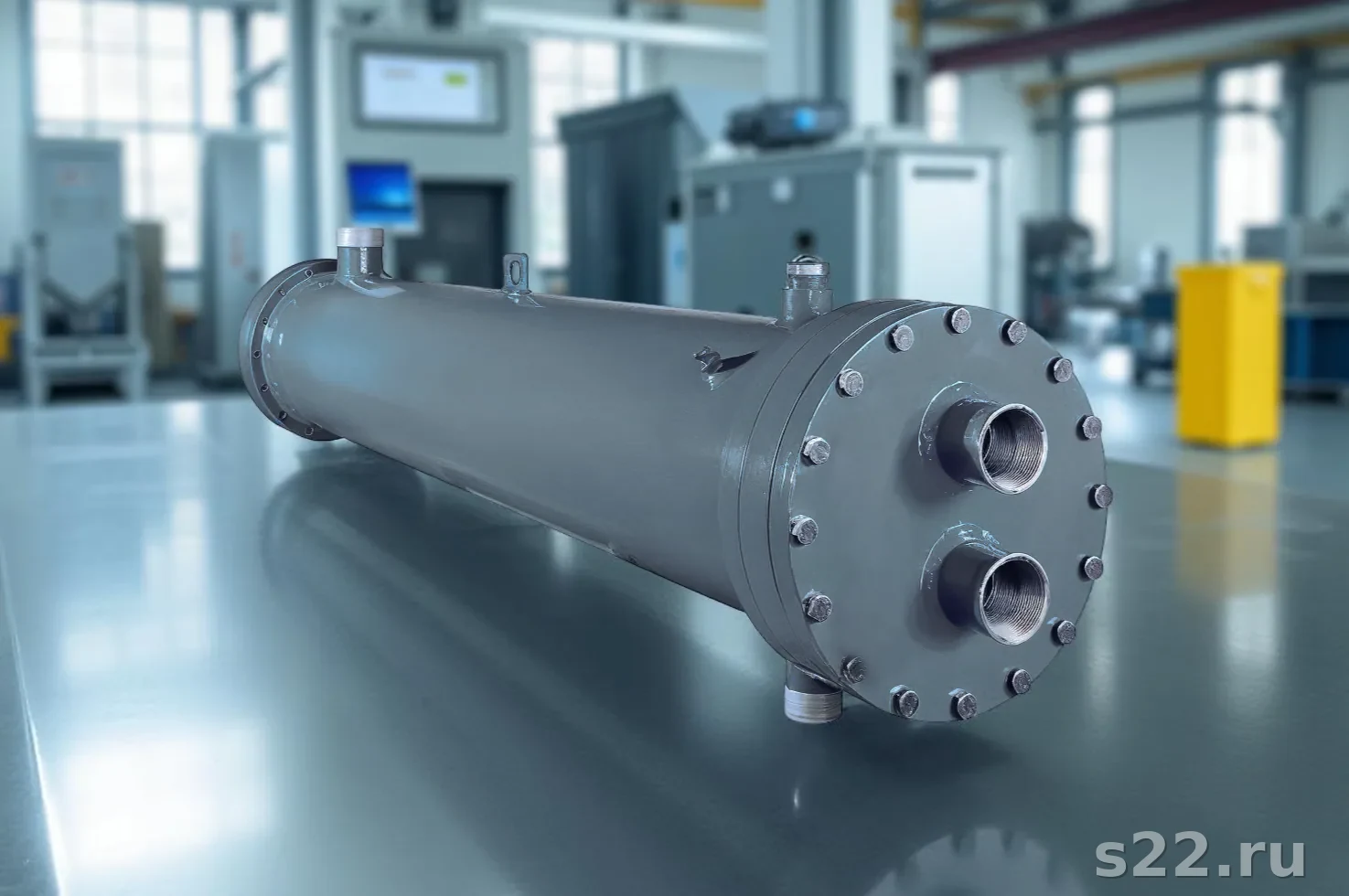

КНГ — нагреватель горизонтальный
Самый массовый тип в линейке КС. Применяется для нагрева воды паром, перегретой водой или термомаслом в системах отопления и ГВС многоквартирных домов, индивидуальных тепловых пунктов (ИТП), центральных тепловых пунктов (ЦТП), промышленных корпусов, объектов социальной инфраструктуры. Длина корпуса 1,5-6 м, диаметр кожуха Dк 159-820 мм, поверхность теплообмена F 4-180 м². Тепловая мощность Q 30-3500 кВт. Допускает работу с водой, паром (насыщенным и перегретым), термомаслом ARALCOR, MOBILTHERM, гликолевыми растворами 30-50%.
КНВ — нагреватель вертикальный
Компактная альтернатива КНГ для ИТП с ограниченной площадью пола. Корпус устанавливается вертикально на опорной раме или фланцевом стакане, обвязка — снизу/сверху. Высота 1,8-4,5 м, диаметр 159-630 мм, поверхность 2-95 м², мощность 25-1850 кВт. Преимущество — пятно застройки в 3-5 раз меньше КНГ той же мощности. Часто применяется в паровых нагревателях ГВС: вертикальная компоновка улучшает сепарацию капель конденсата и снижает риск гидравлических ударов в межтрубном пространстве.
ККГ — конденсатор горизонтальный
Аппарат для конденсации паров (хладагента, технологических паров, отработанного пара турбин) с отдачей тепла охлаждающей воде. В холодильной технике применяется в чиллерах, тепловых насосах, промышленных холодильных установках для хладагентов R134a, R407C, R410A, R744 (CO₂), R717 (NH₃ аммиак, со специальным исполнением). Поверхность 8-250 м², холодопроизводительность 30 кВт — 4,2 МВт, рабочее давление до 4,5 МПа для фреонов, до 2,8 МПа для аммиака. По исполнению — с U-образными трубками или прямыми с плавающей головкой.
ККВ — конденсатор вертикальный
Применяется реже ККГ, в основном для крупных пароконденсаторов (300-1200 кВт) и специальных задач, где требуется быстрый отвод конденсата гравитационно вниз. Корпус 2,5-5 м высотой, поверхность 15-180 м².
КИГ — испаритель горизонтальный
Аппарат для испарения жидкости (хладагента в холодильных контурах, технологических жидкостей) за счёт тепла греющей среды. Применяется в чиллерах с затопленными испарителями, тепловых насосах источник-вода, технологических установках пищевой и химической промышленности. Поверхность 12-180 м², холодопроизводительность 45 кВт — 2,8 МВт. По исполнению — с увеличенным паровым пространством для отделения капель.
Расшифровка маркировки по ГОСТ 15122-79: модель КНГ-25-1,6-РГ-3-У-И — нагреватель горизонтальный, поверхность 25 м², давление 1,6 МПа, тип трубных решёток РГ (расширенные гладкие), 3 хода по трубам, исполнение углеродистая сталь (У), индивидуальное (И). Подробный разбор обозначений — в материале обозначения и синонимы КНГ/КВГ/ККГ/КВК.
Конструктивные исполнения и компенсация удлинений
При работе трубный пучок и кожух нагреваются неравномерно: трубки контактируют с горячим теплоносителем, кожух остаётся холоднее. Разница температур вызывает разное тепловое удлинение (для стали Ст20 коэффициент линейного расширения 12×10⁻⁶ 1/°C, для AISI 316L — 16,5×10⁻⁶ 1/°C). При длине 4 м и Δt 80°C удлинение трубного пучка составит 5,3 мм — этого достаточно, чтобы разорвать сварные швы решёток. Решение — три типа конструкции.
НН — с неподвижными трубными решётками
Обе решётки жёстко приварены к кожуху. Самое простое и дешёвое исполнение, применимо при разнице температур кожух/трубки до 35°C — это 90% задач отопления и ГВС с подготовленной водой замкнутого контура. Цена базовая, монтаж простой, обслуживание — выкатка пучка через торцевой фланец после снятия крышки.
К — с компенсатором на кожухе
Сильфонный или линзовый компенсатор устанавливается на цилиндрической части кожуха и поглощает разность удлинений до 12-18 мм. Применяется при разнице температур до 60°C — типично для технологических нагревателей, пароконденсаторов с большим температурным напором, аппаратов с термомаслом. Цена +8-12% к базовой, ресурс компенсатора 8-12 лет при правильной эксплуатации.
П — с плавающей головкой
Одна из трубных решёток (со стороны крышки) свободно перемещается внутри кожуха вместе с приваренной к ней «плавающей головкой» — глухим фланцем с прокладкой. Допустимая разница температур — до 150°C. Применяется в паровых нагревателях ГВС, маслоохладителях турбин, конденсаторах хладагента, технологических аппаратах нефтехимии. Цена +18-25%, главное преимущество — лёгкая выкатка трубного пучка целиком для механической чистки межтрубного пространства ёршиками. Сравнение конструкций — в обзоре компенсатор или плавающая головка.
Материалы и срок службы
Выбор материала трубок и кожуха — определяющий фактор стоимости и срока службы аппарата. Ошибка на этом этапе обнуляет проект: коррозия трубок при неправильном выборе материала развивается за 1-3 года вместо нормативных 15-30 лет. Перед заказом обязателен анализ воды лабораторией ВПУ по ГОСТ 31954-2012: pH, общая жёсткость, хлориды Cl⁻, сульфаты SO₄²⁻, кислород O₂, железо Fe, аммиак NH₃.
| Материал | Условия применения | Срок службы | Цена к базе |
|---|---|---|---|
| Ст20 (углеродистая) | Замкнутый контур, подготовленная вода, pH 8,5-10,5, Cl⁻ < 50 мг/л | 12-18 лет | ×1,0 |
| 09Г2С (низколегированная) | Контур отопления при низких T, повышенная вязкость | 15-20 лет | ×1,12 |
| AISI 304 (08Х18Н10) | ГВС, открытые контуры, Cl⁻ < 150 мг/л | 20-28 лет | ×1,35 |
| AISI 316L (03Х17Н14М2) | Агрессивные среды, ГВС с Cl⁻ до 250 мг/л | 25-35 лет | ×1,55 |
| Латунь Л63 | Паровой конденсат, ГВС с Cl⁻ < 100 мг/л | 15-20 лет | ×1,4 |
| CuNi 90/10 (МНЖ5-1) | Морская вода, прибрежные ТЭЦ, химпром с SO₂ | 30-40 лет | ×1,9 |
| CuNi 70/30 (МНЖ70-30) | Морская вода тропических широт, повышенная скорость | 35-45 лет | ×2,3 |
| Титан ВТ1-0 | Разбавленные HCl, H₂SO₄, морская вода застойная | 40-50 лет | ×3,2 |
Для типового ИТП многоквартирного дома Москвы и регионов ЦФО с подготовленной сетевой водой (умягчение по Na-катионированию, дегазация, реагентная обработка) достаточно углеродистой стали Ст20 — срок 12-18 лет покрывает регламентный межремонтный период. Для ГВС с прямым водоразбором из сети — обязательна нержавейка AISI 316L: соли в открытом контуре концентрируются, хлориды разъедают Ст20 за 4-7 лет (питтинговая коррозия). Подробный разбор материаловедения — в материале материалы по типам 316L / CuNi / Ti.
Модельный ряд КС: 40+ серийных позиций
Серийная линейка покрывает диапазон поверхностей 0,5-250 м² с шагом, оптимизированным под типовые тепловые нагрузки коммунального сектора, лёгкой промышленности и пищевой переработки. В таблице ниже — основные модели серии КНГ (нагреватель горизонтальный) с базовыми характеристиками; полный каталог с фильтрами доступен на странице производителя.
| Модель | Поверхность F, м² | Мощность Q, кВт | Dк, мм | Длина L, мм | Цена, тыс. ₽ |
|---|---|---|---|---|---|
| КНГ-04-1,6-РГ-2 | 4,0 | 30-55 | 159 | 1500 | 95-130 |
| КНГ-06-1,6-РГ-2 | 6,0 | 45-85 | 219 | 2000 | 125-165 |
| КНГ-09-1,6-РГ-2 | 9,0 | 70-130 | 219 | 2500 | 155-205 |
| КНГ-12-1,6-РГ-2 | 12,5 | 95-180 | 273 | 3000 | 185-240 |
| КНГ-18-1,6-РГ-3 | 18,0 | 140-260 | 325 | 3000 | 240-310 |
| КНГ-25-1,6-РГ-3 | 25,0 | 190-360 | 377 | 3000 | 295-380 |
| КНГ-32-1,6-РГ-3 | 32,0 | 245-460 | 426 | 4000 | 360-460 |
| КНГ-45-1,6-РГ-4 | 45,0 | 345-650 | 478 | 4000 | 460-580 |
| КНГ-60-1,6-РГ-4 | 60,0 | 460-870 | 530 | 4000 | 580-720 |
| КНГ-80-1,6-РГ-4 | 80,0 | 615-1160 | 630 | 5000 | 720-880 |
| КНГ-95-2,5-РГ-4 | 95,0 | 730-1380 | 720 | 5000 | 920-1100 |
| КНГ-120-2,5-РГ-6 | 120,0 | 920-1740 | 720 | 6000 | 1150-1380 |
| КНГ-145-2,5-РГ-6 | 145,0 | 1115-2105 | 820 | 6000 | 1380-1620 |
| КНГ-180-2,5-РГ-6 | 180,0 | 1380-2610 | 820 | 6000 | 1620-1850 |
Цены указаны для углеродистой стали Ст20, неподвижных решёток (НН), 2-6 ходов по трубам, рабочего давления 1,6-2,5 МПа. Нержавейка AISI 316L поднимает цену на 35-55%, плавающая головка — на 18-25%, индивидуальное исполнение по ТЗ — на 15-40% в зависимости от сложности. Серия КНВ (вертикальные) дороже горизонтальных на 12-18% при той же поверхности. Конденсаторы ККГ для холодильных систем — отдельная номенклатура с холодопроизводительностью 30-4200 кВт, цена 165 тыс. — 2,6 млн ₽.
Инженерный расчёт теплообменника КС
Подбор кожухотрубника — четырёхшаговая процедура. Все формулы стандартные, основаны на методике расчёта ВТИ (Всероссийский теплотехнический институт) и СП 124.13330. Для типовых задач расчёт делает инженер S22 за 30 минут по заполненному опросному листу; для нестандартных схем (многоконтурные, с рекуперацией, с фазовым переходом) — конструкторское бюро КС с использованием HTRI Xchanger Suite или Aspen EDR.
Шаг 1. Тепловая нагрузка
Q = G × c × Δt, где Q — мощность аппарата (Вт), G — массовый расход теплоносителя (кг/с), c — удельная теплоёмкость (4190 Дж/кг·°C для воды при 80°C), Δt — разница температур на входе и выходе. Для типового ИТП МКД 100 квартир Q отопления = 350-500 кВт, Q ГВС = 180-280 кВт.
Шаг 2. Средний температурный напор LMTD
Шаг 3. Площадь поверхности
F = Q / (k × ΔTср × ε), где k — коэффициент теплопередачи (1400-2800 Вт/м²·°C для вода-вода, 3500-5500 для пар-вода, 800-1500 для термомасло-вода), ε — поправочный коэффициент на схему течения (0,85-0,98 для типовых многоходовых схем, 1,0 для чистого противотока). Для Q = 400 кВт, k = 2200, ΔTср = 15,4°C, ε = 0,92: F = 400000 / (2200 × 15,4 × 0,92) = 12,8 м². Подбор серийной модели с запасом 10-15% → КНГ-15-1,6-РГ-3 или КНГ-18-1,6-РГ-3.
Шаг 4. Гидравлический расчёт
Проверка скорости теплоносителя в трубках (норма 0,8-2,5 м/с для воды, 0,3-1,2 м/с в межтрубном пространстве), потерь давления (норма не более 0,025-0,05 МПа на аппарат для замкнутого контура отопления), числа Рейнольдса (должно быть Re > 10⁴ для развитого турбулентного режима — иначе коэффициент теплопередачи падает на 30-50%). Если скорость и потери выходят за норму — увеличивают число ходов с 2 до 4 или 6, что повышает k на 20-35% при том же расходе. Когда увеличивать ходность — в материале сколько ходов и когда увеличивать.
Запас по поверхности и коэффициент загрязнения
Любой расчёт делается с запасом 10-15% по поверхности относительно номинальной нагрузки — это компенсирует постепенное загрязнение трубок (накипь со стороны жёсткой воды, отложения окислов железа в замкнутом контуре). Коэффициент загрязнения Rf по TEMA: 0,000086 м²·°C/Вт для подготовленной воды отопления, 0,000172 для воды ГВС, 0,000344 для речной воды, 0,000516 для морской. При высокой жёсткости коэффициент теплопередачи через 2-3 года снижается на 25-40%, что приводит к недотопу. Решение — заложить запас 15-20% и предусмотреть регламент химической отмывки раз в 18-24 месяца. Подробности проектирования и расчёта — в материале ГОСТ 15122-79 на кожухотрубчатые теплообменники.
КС против Alfa Laval, Funke, Kelvion, Sondex
Импортные кожухотрубники Alfa Laval серий Aalborg и Olmi, Funke серии TPL и SR, Kelvion серий WTR и Olmi, Sondex серии STS, GEA Olmi конструктивно близки к российскому КС — отличия в технологичности производства, программном обеспечении для расчёта, документации, гарантийных сроках и логистике. Параметрическое сравнение по типовой задаче нагрева воды для ИТП многоквартирного дома Q = 400 кВт ниже.
| Параметр | КС | Alfa Laval Aalborg | Funke TPL | Kelvion WTR |
|---|---|---|---|---|
| Модель под Q=400 кВт | КНГ-18-1,6-РГ-3 | AHU-150-4 | TPL01-K-184 | WTR-180-4P |
| Поверхность F, м² | 18,0 | 17,5 | 18,4 | 18,0 |
| Материал базовый | Ст20 / 316L | 316L / Ti | 316L | 316L |
| Давление PN, МПа | 1,6 / 2,5 | 1,6 / 2,5 / 4,0 | 1,6 / 2,5 | 1,6 / 2,5 |
| Цена базовая, тыс. ₽ | 240-310 | 620-820 | 540-680 | 580-740 |
| Срок поставки | 4-8 нед | 16-24 нед | 14-22 нед | 16-26 нед |
| Гарантия | 18 мес | 24-36 мес | 24 мес | 24-36 мес |
| Запчасти РФ | склад СПб | под заказ | под заказ | под заказ |
Преимущества импортной техники — отработанные расчётные программы (Alfa HEXcalc, Funke FunkeCalc, Kelvion VAC selector), референс-листы на тысячи объектов мирового масштаба, длительный гарантийный период 24-36 месяцев. Преимущества КС — цена ниже на 40-65% при сопоставимых характеристиках, локальный сервис, отсутствие санкционных рисков и проблем с поставкой запчастей, реальный срок производства серийных моделей 4-8 недель против 14-26 недель импорта. Подробное сравнение брендов и подбор аналогов — на странице общий каталог кожухотрубных теплообменников.
Альтернативы импортного класса в каталоге S22: теплообменники Alfa Laval для премиум-сегмента и сложных промышленных задач, теплообменники Funke для средней промышленности. Также в линейке S22 представлены РИДАН (отечественный лидер по пластинчатым теплообменникам, у которого появилась и кожухотрубная серия), ЭТРА (Чебоксары, аналог КС по позиционированию).
Примеры реализованных проектов на оборудовании КС
Референс-портфель КС за 2020-2025 годы — более 4200 объектов в России и СНГ. Ниже — пять типовых кейсов разных отраслей с указанием подобранных моделей и достигнутых параметров.
Кейс 1. ИТП многоквартирного дома, Москва, ЮВАО, 2024
МКД монолит-кирпич 14 этажей, 168 квартир, общая площадь 9800 м². Расчётная тепловая нагрузка отопления Q = 480 кВт, ГВС = 220 кВт. Подобраны: КНГ-25-1,6-РГ-3 (отопление, Ст20, цена 318 тыс. ₽), КНГ-12-1,6-РГ-3 (ГВС, AISI 316L, цена 285 тыс. ₽). Срок изготовления 6 недель, монтаж 4 дня, пусконаладка 2 дня. Замер после первого отопительного сезона: фактическая нагрузка 92-96% от расчётной, температура подачи стабильна ±0,8°C от уставки погодозависимой автоматики ECL Comfort 310 от Danfoss с импортозамещением на РИДАН ECL-2.
Кейс 2. ЦТП промкорпуса, Екатеринбург, металлообработка, 2023
Центральный тепловой пункт промышленной площадки 4,2 га. Расчётная нагрузка отопления цехов + АБК = 1850 кВт. Подобран: КНГ-120-2,5-РГ-6, материал кожух Ст20 / трубки AISI 316L (вода с повышенным железом из артезианской скважины), цена 1,28 млн ₽. Срок 9 недель. Срок службы прогнозный 22 года. Доп. поставка: малый КНГ-18 для резервирования (горячий резерв 15% от номинала).
Кейс 3. Пищевое предприятие, Подольск, молочная переработка, 2025
Нагрев воды для CIP-моек оборудования и технологического процесса пастеризации. Требования: AISI 316L, разборная конструкция для чистки раз в 30 дней, сертификат пищевой безопасности. Подобран: КНГ-32-1,6-РГ-3-П (плавающая головка), AISI 316L целиком, цена 845 тыс. ₽. Применяются параллельно: пластинчатые секции Funke FP14 на участках с высоким темпом загрязнения, кожухотрубник КС — на основном водоподогреве (выдерживает больший срок без чистки).
Кейс 4. Холодильный склад, Краснодар, торговая сеть, 2024
Промышленный аммиачный чиллер для морозильных камер (-25°C). Холодопроизводительность 850 кВт. Конденсаторы ККГ-60-2,5-РГ-3 в специальном аммиачном исполнении (трубки CuNi 90/10 запрещены — реакция с NH₃, использован 316L), охлаждение водой градирни. Цена 940 тыс. ₽ за каждый из двух параллельных конденсаторов. Аналоги Alfa Laval Aalborg обошлись бы в 2,4 млн ₽ × 2 = 4,8 млн ₽ с поставкой 22 недели против 7 недель у КС.
Кейс 5. ИТП коттеджного посёлка, Ленинградская обл., 2025
Котельная посёлка на 42 коттеджа, газовая, нагрузка отопления + ГВС = 720 кВт. Подобраны: КНГ-32-1,6-РГ-3 (отопление, Ст20) + КНГ-18-1,6-РГ-3 (ГВС, 316L). Цена пакета 685 тыс. ₽. Дополнительные позиции: автоматика Danfoss ECL Comfort 310, циркуляционные насосы Wilo, регулирующие клапаны Honeywell — суммарная стоимость ИТП «под ключ» 2,1 млн ₽. Окупаемость относительно расчётной системы с импортными аппаратами Funke TPL — 6,5 месяцев на разнице капвложений.
Монтаж, обвязка и пусконаладка
Монтаж кожухотрубного КС регламентируется СП 60.13330 «Отопление, вентиляция и кондиционирование», СП 73.13330 «Внутренние санитарно-технические системы», ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением». Полная пошаговая инструкция по монтажу обоих типов (горизонтального и вертикального) с учётом исполнения (с компенсатором или плавающей головкой) — в материале монтаж по типам: горизонталь/вертикаль, компенсатор/плавающая головка.
Подготовка площадки
- Фундамент рассчитывается на массу аппарата с теплоносителем + динамические нагрузки (для КНГ-45 это 1,85 т залитой массы)
- Уклон 1-3 мм/м в сторону дренажа в нижней точке кожуха
- Боковой зазор минимум 800 мм с одной стороны (для выкатки пучка) = длина аппарата + 0,5 м свободного места
- Верхний зазор 500 мм для демонтажа крышки и доступа к фланцам
- Освещённость не менее 200 лк по СП 52.13330
Обвязка трубопроводами
- Фланцы PN16 для рабочего давления до 1,6 МПа, PN25 для 1,6-2,5 МПа, PN40 для давления выше 2,5 МПа
- Прокладки паронитовые ПОН-Б по ГОСТ 481-80 или СНП спирально-навитые для пара и высоких температур
- Запорная арматура — задвижки 30ч6бр или шаровые краны на каждом из 4 патрубков
- Обратный клапан на входе нагреваемой среды (защита от перетоков при аварии)
- Грязевик / фильтр сетчатый перед входом обоих контуров (защита от мехчастиц)
КИПиА
- Манометры на входе и выходе обоих контуров (4 шт) — диапазон 0-2,5 МПа, класс точности 1,5
- Термометры показывающие ТТЖ или ТСП на 4 точках (вход/выход × 2 контура)
- Датчики температуры подключения к щиту автоматики Pt100 или Pt1000
- Предохранительный клапан на нагреваемой стороне (срабатывание при Pраб + 10%)
- Воздушник в верхней точке кожуха (отвод воздуха при заполнении и эксплуатации)
- Дренажный кран в нижней точке кожуха (опорожнение для ремонта и зимней консервации)
Тепловая изоляция
Минеральная вата плотностью 80-120 кг/м³ толщиной 60-100 мм в зависимости от рабочей температуры (60 мм при T до 90°C, 80 мм при 90-120°C, 100 мм при выше 120°C). Защитный кожух — алюминиевый лист 0,5-0,8 мм или оцинкованная сталь 0,7 мм. Альтернатива — синтетический каучук K-Flex ST толщиной 25-50 мм для аппаратов малого диаметра в ИТП. Норматив теплопотерь по СП 41-103-2000: не более 25 Вт/м² поверхности изоляции при перепаде 80°C.
Гидравлические испытания и пусконаладка
- Заполнение водой до полного удаления воздуха через воздушник
- Опрессовка пробным давлением 1,25×Pраб (для PN16 это 2,0 МПа), выдержка 10 минут
- Осмотр всех сварных швов и фланцевых соединений на отсутствие течей и потения
- Снижение давления до рабочего, повторный осмотр после 30 минут
- Включение циркуляции на обоих контурах, проверка стабильности параметров в течение 4-8 часов
- Балансировка расходов по контурам через регулирующие клапаны и фактические замеры расходомерами
- Оформление акта пусконаладки с записью всех параметров и подписанием эксплуатирующей организацией
Диагностика, чистка и ремонт
Регламентное техническое обслуживание кожухотрубного КС — раз в 12 месяцев в отопительный межсезон. Регламент по ПБ 03-576-03 и заводской инструкции: визуальный осмотр, опрессовка на 1,25×Pраб, проверка состояния тепловой изоляции, прокладок, крепежа. Раз в 3-5 лет — выкатка трубного пучка и инспекция внутри. Раз в 8-10 лет — ультразвуковая толщинометрия трубок выборочно (10-15% пучка) для оценки коррозионного износа.
Признаки загрязнения и снижения эффективности
- Падение фактической мощности на 15-25% при тех же расходах и температурах входа — отложения накипи или ила
- Рост потерь давления на аппарате выше 0,06-0,08 МПа — забивка трубок мехчастицами
- Локальный перегрев участков кожуха (по тепловизору) — нарушение распределения потока в межтрубном пространстве
- Появление течи через фланцевые соединения — деградация прокладок (срок 5-8 лет)
- Вибрация и шум — нарушение креплений перегородок межтрубного пространства, износ опор
Методы чистки
Механическая — выкатка пучка и прогон ёршиками с гибким приводом или ручным шомполом. Удаляет ил, шлам, рыхлые отложения. Производительность 20-40 трубок в час. Химическая — циркуляция реагента (раствор лимонной кислоты 5-10%, фосфорной 3-5%, ингибированной соляной 5-7%) через закрытый контур 4-12 часов с нейтрализацией и промывкой. Удаляет накипь карбонатную, силикатную, окалину. Гидродинамическая — водяная струя 1500-2500 бар из специального пистолета, удаляет твёрдые отложения, не повреждает трубки 316L и Ст20. Стоимость работ: механическая 25-45 тыс. ₽, химическая 65-120 тыс. ₽, гидродинамическая 85-160 тыс. ₽. Подробный обзор методов — в материале диагностика трубного пучка.
Ремонт и замена
Дефектные трубки (свищ, разрыв, локальная коррозия) глушатся коническими заглушками с обеих сторон — допустимая доля заглушённых трубок до 8-10% без потери паспортной мощности. При большем количестве — замена пучка целиком. Замена пучка возможна на КС в исполнении П (плавающая головка) за 2-4 дня; для исполнения НН (неподвижные решётки) — резка сварных швов решёток и заводская переборка, 14-21 день. Срок поставки нового пучка от КС — 4-6 недель, цена 40-55% от стоимости нового аппарата.
Производство и контроль качества
Производственная цепочка КС включает 14 этапов от входного контроля материалов до сдачи готового аппарата. Основные операции: резка листа кожуха (плазма ЧПУ), вальцовка обечайки, продольная сварка автоматом под флюсом, сварка днищ, обработка трубных решёток (сверление CNC с точностью ±0,05 мм), сборка пучка с развальцовкой трубок в решётках (двухступенчатая развальцовка по ОСТ 26-02-1015 с контролем усилия), монтаж перегородок межтрубного пространства, сварка пучка с кожухом, монтаж патрубков и фланцев, гидроиспытания, очистка/пескоструй, окраска, упаковка.
Сварные швы контролируются 100% визуально-измерительно по РД 03-606-03, выборочно (10-20% швов) — ультразвуком по ГОСТ Р 55724 или радиографией по ГОСТ 7512-82. Развальцовка трубок проверяется пневмоиспытанием 0,4 МПа на герметичность стыка трубка-решётка. После сборки — гидравлические испытания пробным давлением 1,25×Pраб (или 1,5 в особо ответственных случаях) с выдержкой 10 минут. Подробный процесс производства и контроля — в материале изготовление кожухотрубных теплообменников.
Когда выбирать КС, а когда другое решение
Кожухотрубный КС оптимален в задачах, где требуются: высокое давление 1,6-6,3 МПа, высокая температура 120-350°C, работа с паром/конденсатом, агрессивные среды с возможностью подобрать материал, длительный межремонтный период 12-18 месяцев без чистки, обработка вод с повышенной жёсткостью или мехпримесями. Это 70-80% задач ИТП многоквартирного жилья, промышленных корпусов средней мощности, котельных, объектов ЖКХ, пищевой переработки.
Пластинчатые теплообменники РИДАН, ЭТРА, Alfa Laval, Funke предпочтительнее при: компактных размерах ИТП (площадь под аппарат меньше в 4-6 раз), высоких коэффициентах теплопередачи 3500-6500 Вт/м²·°C против 1400-2800 у кожухотрубника, лёгкой разборке для чистки. Но имеют ограничения: давление обычно до 1,6 МПа (есть 2,5 у премиум-серий), температура до 180°C, ограниченная стойкость прокладок 12-15 лет, чувствительность к мехчастицам. Развёрнутое сравнение — в материале кожухотрубный против пластинчатого.
Принципиальное устройство и физика работы кожухотрубника — в обзоре принцип работы кожухотрубного теплообменника. Эта статья поможет инженеру без профильного теплотехнического образования разобраться, что именно происходит внутри аппарата и почему конструктивные решения такие, какими их предписывает ГОСТ.
Как заказать кожухотрубник КС через S22
S22 — официальный дилер КС с прямой логистикой с завода в Санкт-Петербурге. Цикл заказа стандартный:
- Опросный лист — заказчик заполняет ТЗ (мощность Q, температуры обоих контуров, расходы, состав воды/среды, давление, материал кожуха/трубок, исполнение, требования к арматуре)
- Расчёт инженера S22 — за 30-90 минут подбираем серийную модель или формируем ТЗ на нестандарт
- Коммерческое предложение — цена, срок, состав поставки, условия оплаты, гарантия
- Договор и счёт — типовой договор поставки, аванс 30-50% при производстве серийной позиции, полная оплата при отгрузке. Нестандарт — аванс 50-70%.
- Производство — серия 4-8 недель, нестандарт 8-14 недель. Контроль на стадии готовности 50% и при сдаче ОТК.
- Отгрузка — доставка автотранспортом по РФ (стоимость от 25 тыс. ₽ Москва, от 65 тыс. ₽ регионы УрФО/СФО), железнодорожным транспортом для крупных моделей.
- Шеф-монтаж и пусконаладка по запросу — выезд инженера S22 (от 65 тыс. ₽ Москва, командировка в регион +от 15 тыс. ₽/день).
- Гарантия
Дополнительные услуги инжиниринга S22: разработка проектной документации на ИТП/ЦТП «под ключ», расчёт теплового баланса здания, подбор сопутствующего оборудования (насосы, регулирующие клапаны, автоматика Danfoss/Honeywell/РИДАН/ЭТРА), 3D-модель в Revit или AutoCAD, авторский надзор за монтажом, обучение эксплуатирующего персонала.
