1. Что такое кожухотрубный охладитель простыми словами

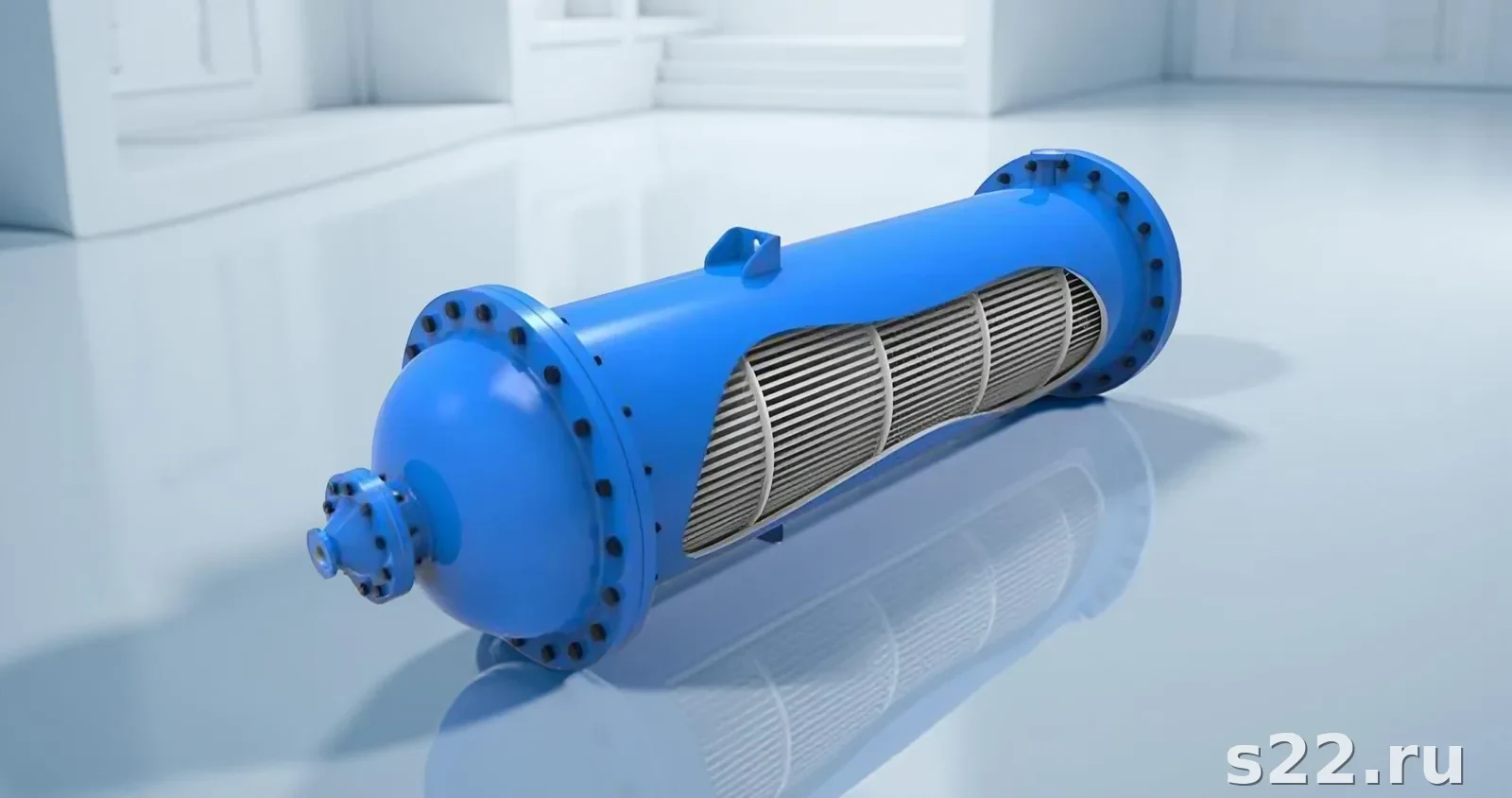

Представьте трубу-«кожух» и пучок тонких трубок внутри неё. Одна среда течёт по трубкам, другая — в зазоре между трубками и кожухом. Тепло передаётся через стенку трубок: горячая среда отдаёт, холодная принимает. Если цель — только снизить температуру без изменения фазы (не сконденсировать пар, не испарить жидкость), устройство называется охладителем.
Теплообменный аппарат для снижения температуры рабочей среды без изменения агрегатного состояния. Обе среды (нагреваемая и охлаждаемая) остаются в одной фазе на протяжении всего процесса.
Среда, принимающая тепло и нагревающаяся: охлаждающая вода (оборотная, морская, артезианская), воздух, хладагент R134a/R410A, холодный технологический поток. В кожухотрубных охладителях чаще всего — вода в межтрубном пространстве.
Рабочее тело холодильной машины (аммиак, фреон), кипящее при низкой температуре и отнимающее тепло. В промышленных охладителях кожухотрубного типа используется редко — только при интеграции с холодильным циклом. Основной охлаждающий агент — вода или воздух.
Кожухотрубный теплообменник — широкое понятие, включающее конденсаторы, испарители, подогреватели и охладители. Охладитель — частный случай: горячая сторона не меняет фазу, охлаждающий агент не кипит. Типичные охлаждаемые среды: масло (компрессорное, гидравлическое, турбинное), сжатый газ, технологическая вода, конденсат, кислоты и щёлочи в разбавленных концентрациях.
↑ К оглавлению2. Устройство и принцип работы: кожух, трубный пучок, перегородки
Конструкция кожухотрубного охладителя состоит из пяти ключевых элементов, каждый из которых влияет на теплообмен.
Кожух (обечайка)
Цилиндрический корпус из стали или нержавейки. Определяет давление межтрубного пространства. Диаметр 57–1400 мм по ГОСТ 9617.
Трубный пучок
Набор теплообменных трубок (диаметр 16–38 мм) — основная поверхность теплообмена. Развальцованы или приварены к трубным решёткам.
Трубные решётки
Фланцевые плиты, в которых закреплены концы трубок. Разделяют трубное и межтрубное пространство. Тип крепления определяет маркировку.
Поперечные перегородки
Диски с вырезами внутри кожуха. Направляют поток охлаждающей среды поперёк трубок — увеличивают скорость и коэффициент теплоотдачи в 2–4 раза.
Крышки (камеры)
Торцевые крышки делят трубное пространство на ходы. 2-ходовой по трубам удваивает длину пути, скорость и теплоотдачу при той же длине аппарата.
Штуцеры
Патрубки для подключения трубного и межтрубного пространства. Расположение по ГОСТ 15120 — «встречный» вход горячей и холодной сред (противоток).
Горизонтальный охладитель: масло или вязкую среду пускают по трубкам, воду — в межтрубном. Вертикальная установка применяется при ограничении площади или для самотёчного слива конденсата. В любом случае воздушные карманы должны быть внизу или предусмотрены воздушники.
Принцип работы основан на противотоке: горячая среда и холодный агент движутся навстречу друг другу. Это обеспечивает максимальный средний температурный напор и минимальную площадь поверхности при заданной тепловой нагрузке. В противоточной схеме можно охладить горячую среду до температуры, на 3–5 °C выше температуры входа холодной воды.
↑ К оглавлению3. Типы и маркировки: ХНГ, ХНВ, ХКГ, ХКВ, ХПГ, ХПВ — расшифровка
ГОСТ 27590-88 устанавливает единую систему обозначений кожухотрубных теплообменных аппаратов для нефтяной и нефтехимической промышленности. Для охладителей первая буква — Х (охладитель), вторая — тип компенсирующего устройства, третья — вид охлаждающего агента.
| Маркировка | Расшифровка | Компенсация температурных расширений | Охлаждающая среда | Типичное применение |
|---|---|---|---|---|
| ХНВ | Охладитель, неподвижные решётки, вода | Нет (только при ΔT < 30 °C) | Вода | Маслоохладители, охладители воды |
| ХНГ | Охладитель, неподвижные решётки, газ | Нет | Воздух / газ | Воздушные холодильники-конденсаторы |
| ХКВ | Охладитель, компенсатор на кожухе, вода | Линзовый компенсатор на корпусе | Вода | Охладители при ΔT 30–80 °C |
| ХКГ | Охладитель, компенсатор на кожухе, газ | Линзовый компенсатор | Воздух / газ | Охладители газов после компрессоров |
| ХПВ | Охладитель, плавающая головка, вода | Плавающая трубная решётка | Вода | Охладители при ΔT > 80 °C, загрязнённые среды |
| ХПГ | Охладитель, плавающая головка, газ | Плавающая трубная решётка | Воздух / газ | Охладители горячих газов, нефтехимия |
Полное обозначение включает диаметр, площадь поверхности, давления и исполнение. Например: ХНВ-600-160-25-6/25-4 — охладитель, неподвижные решётки, вода, диаметр кожуха 600 мм, площадь 160 м², давление трубного 25 бар, межтрубного 6 бар, температура до 25 / 4 хода по трубам.
Если охлаждаемая среда и охладитель (вода) недопустимо смешивать — например, перегретое масло с водой под давлением — применяйте исполнение с двойной трубной решёткой. Пространство между решётками дренируется наружу, протечка видна до аварии. НЕ используйте одинарную решётку для токсичных или взрывоопасных сред.
4. Отличие охладителя от конденсатора и испарителя
Три типа кожухотрубных аппаратов внешне похожи, но работают принципиально по-разному. Ошибка в выборе типа ведёт к неправильному расчёту поверхности, неверному выбору материала и отказу оборудования.
| Параметр | Охладитель | Конденсатор | Испаритель |
|---|---|---|---|
| Фазовый переход | Нет | Пар → жидкость | Жидкость → пар |
| Температура процесса | Монотонно снижается | Постоянная (точка конденсации) | Постоянная (точка кипения) |
| k-фактор | 150–1500 Вт/м²·К | 800–3000 Вт/м²·К | 500–2500 Вт/м²·К |
| Расчётная формула | Q = k·F·LMTD | Q = k·F·ΔTm + фазовая теплота | Q = k·F·ΔTm + теплота испарения |
| Расположение пара | Нет пара | Пар в межтрубном или трубном | Хладагент кипит в трубном |
| Пример применения | Маслоохладитель компрессора | Конденсатор холодильной машины | Чиллер, промышленный холодильник |
Граничный случай: охладитель-конденсатор — аппарат, где горячий поток сначала охлаждается (охладитель), затем конденсируется (конденсатор). Такой аппарат рассчитывается в двух зонах с разными k. Подробно о расчёте конденсаторов — в статье «Расчёт кожухотрубного конденсатора».
↑ К оглавлению5. Где применяется: маслоохладители, охладители воды, газа, конденсата
Кожухотрубные охладители встречаются практически в каждом промышленном производстве, где есть компрессоры, гидравлика, технологические нагревы или реакционные тепловыделения.
Маслоохладители компрессоров и гидростанций
Самый распространённый тип. Компрессорное или гидравлическое масло нагревается до 70–90 °C и должно быть охлаждено до 40–55 °C перед возвратом в систему. Классическая схема: масло по трубкам (давление 5–20 бар), охлаждающая вода в межтрубном пространстве. Тип — ХНВ или ХКВ. Площадь поверхности — от 3 до 60 м² в зависимости от мощности компрессора.
Масло — по трубкам (высокое давление, вязкость 30–100 сСт); охлаждающая вода — в межтрубном (низкое давление, 3–6 бар). Многоходовая схема по трубам (2–4 хода) увеличивает скорость масла и k-фактор. Перегородки в межтрубном пространстве обеспечивают поперечное обтекание и высокий коэффициент теплоотдачи со стороны воды.
Охладители сжатого газа (межступенчатые и концевые)
После каждой ступени многоступенчатого компрессора газ охлаждается для повышения КПД следующей ступени. Концевой охладитель снижает температуру газа перед подачей потребителю или в ресивер. Тип — ХКГ или ХПГ (компенсация при высоком перепаде температур). Особенность: низкий k (30–80 Вт/м²·К) требует большой поверхности даже при небольшой мощности охлаждения.
Охладители конденсата и технологической воды
В паровых системах горячий конденсат (80–120 °C) охлаждается перед возвратом в питательный бак. В технологических процессах (химия, фармацевтика, пищевая промышленность) охлаждают реакционную воду, рассолы, кислоты. Для агрессивных сред — нержавеющие трубки 316L или титан.
Турбинные маслоохладители
Смазочное масло турбогенераторов и паровых турбин охлаждается в отдельных аппаратах с жёсткими требованиями к надёжности: обычно устанавливают два охладителя в параллель (рабочий + резервный) с переключением без останова турбины. Кожухотрубные теплообменники типа ХПВ с плавающей головкой позволяют чистить трубки без демонтажа аппарата.
↑ К оглавлению6. Как выбрать охладитель: ключевые параметры
Подбор охладителя начинается с тепловой нагрузки и заканчивается гидравлическим расчётом. Шесть параметров, без которых невозможно выдать техническое задание поставщику:
Тепловая нагрузка, кВт
Рассчитывается как Q = G × Cp × (T_вх - T_вых), где G — массовый расход, Cp — теплоёмкость среды. Для масла Cp ≈ 2,0 кДж/(кг·К).
Температуры вход/выход
Для горячей и холодной стороны — четыре значения: T1_вх, T1_вых, T2_вх, T2_вых. Определяют LMTD и потенциал охлаждения.
Расходы сред, кг/ч или м³/ч
Определяют скорости в трубках и межтрубном пространстве, а следовательно — коэффициент теплоотдачи и перепады давления.
Допустимый перепад давления
Ограничивает число ходов и длину трубок. Для газовых охладителей — критически важен: потери давления прямо влияют на энергопотребление компрессора.
Рабочее давление
Определяет толщину стенки кожуха, трубок и трубных решёток. Высокое давление (25+ бар) требует сварного корпуса и аттестованных швов.
Среда и её свойства
Вязкость, агрессивность, загрязнённость, токсичность. Определяют материал, расположение среды (трубки/межтрубное), конструкцию уплотнений.
7. Материалы трубок и корпуса: сталь, нержавейка, CuNi, титан
Материал трубок — самый дорогой элемент охладителя и главный фактор долговечности. Выбор определяется агрессивностью охлаждаемой среды и охлаждающего агента.
ГОСТ 8731, трубки 20×2 мм. Для нейтральных сред: масло, вода с нормальной жёсткостью, пресный конденсат. Ресурс 8–12 лет при нормальных условиях. Нельзя использовать при pH < 6,5 и хлоридах > 50 мг/л.
Трубки 20×2 мм по ASTM A213. Для сред с хлоридами до 1000 мг/л, слабых кислот, сероводорода до 50 мг/л. Ресурс 15–20 лет. Дороже ст.20 в 3–4 раза по трубкам, итоговая стоимость аппарата выше на 40–70%.
Медно-никелевые сплавы. Для охлаждающей воды с высокими хлоридами (морская, солоноватая вода) — 90/10 до 10 000 мг/л Cl, 70/30 до 15 000 мг/л. Хорошая биостойкость (ионы меди). Нельзя применять с аммиаком и сероводородом.
Титан Grade 2 (ASTM B338) — абсолютная защита от хлоридной коррозии, морская вода, сильные окислительные кислоты. Ресурс 30+ лет. Дороже нержавейки в 3–5 раз по трубкам. Подробно о выборе материалов теплообменников.
Корпус (кожух) и трубные решётки — как правило, углеродистая сталь Ст3 / 09Г2С. При агрессивной среде в межтрубном пространстве — нержавейка 304/316L. Биметаллические решётки (ст.20 + нержавеющая наплавка) применяются для экономии при высоких требованиях к коррозионной стойкости.
Не сочетайте медные/CuNi трубки с алюминиевым кожухом — гальваническая пара ускорит коррозию алюминия в десятки раз. Медные трубки допустимы только с корпусом из стали или нержавейки.
Нужен подбор охладителя под ваши параметры?
Оставить заявку — ответ за 2 часа8. Расчёт и подбор охладителя: LMTD, коэффициент k, площадь поверхности
Тепловой расчёт охладителя выполняется методом LMTD (Logarithmic Mean Temperature Difference). Цель — определить требуемую площадь поверхности теплообмена.
Шаг 1: тепловая нагрузка Q
Q = G1 × Cp1 × (Tвх − Tвых), где G1 — массовый расход горячей среды (кг/с), Cp1 — теплоёмкость (кДж/(кг·К)), Tвх и Tвых — температуры входа и выхода горячей среды.
Пример: масло 5 кг/с, охлаждается с 80 до 45 °C, Cp = 2,0 кДж/(кг·К). Q = 5 × 2,0 × (80 − 45) = 350 кВт.
Шаг 2: LMTD
LMTD = (ΔT1 − ΔT2) / ln(ΔT1 / ΔT2), где ΔT1 — разность температур на горячем конце, ΔT2 — на холодном (противоток).
Пример (противоток): масло 80→45 °C, вода 20→35 °C. ΔT1 = 80 − 35 = 45 K; ΔT2 = 45 − 20 = 25 K. LMTD = (45 − 25) / ln(45/25) = 20 / 0,588 = 34 K.
Шаг 3: площадь поверхности F
F = Q / (k × LMTD). Для маслоохладителя k = 250 Вт/м²·К (масло вязкое, 4 хода по трубам). F = 350 000 / (250 × 34) = 41 м².
По каталогу выбирается стандартный аппарат с площадью 48 м² (ближайший больший типоразмер) с запасом 17% на загрязнение (fouling factor). Подробно — в статье «Расчёт кожухотрубного теплообменника».
↑ К оглавлению9. Кейс 1: маслоохладитель компрессора — замена с расчётом экономии
Задача: компрессор перегревался (масло 95 °C вместо допустимых 75 °C), срабатывала термозащита, аварийные остановы 2–3 раза в смену.
Диагностика: штатный охладитель ХНВ-273-8 зарастал накипью за 6 месяцев из-за жёсткой воды (жёсткость 12 мг-экв/л), k упал с 320 до 90 Вт/м²·К.
Решение: замена на ХКВ-325-12 (площадь 12 м² вместо 8 м²) из нержавейки 316L с параллельным введением дозатора ингибитора накипи 10 мг/л ОЭДФ в контур охлаждения.
Параметры нового охладителя: Q = 180 кВт, масло 80→50 °C, вода 20→35 °C, LMTD = 30 K, k = 280 Вт/м²·К, F = 180000/(280×30) = 21,4 м² → выбран 24 м².
Результат: аварийные остановы исключены. Производительность компрессора восстановлена на 12%. Экономия на ремонтах и простоях — 480 000 руб./год. Срок окупаемости нового охладителя — 4 месяца.
10. Кейс 2: охладитель газа после компрессора — работа с агрессивной средой
Задача: охладить смешанный газ (CO2 85%, H2S 8%, углеводороды 7%) с 140 °C до 45 °C после компрессора. Сероводород 8% — высокая коррозионная агрессивность.
Исходные данные: G = 8000 нм³/ч, давление 18 бар, охлаждающая вода 25/40 °C, допустимый Δp по газу — 0,15 бар.
Расчёт: Q ≈ 420 кВт (по энтальпии газовой смеси). LMTD = 42 K (противоток). k = 55 Вт/м²·К (газ с сероводородом, низкая теплопроводность). F = 420000/(55×42) = 182 м².
Конструкция: ХПГ-800-200 с плавающей головкой (ΔT = 95 °C требует компенсации), трубки 20×2 мм из нержавейки 316L (стойкость к H2S), двойная трубная решётка (токсичный газ не должен попасть в воду). Двойная решётка: пространство между ними — дренажное (азот под давлением 0,5 бар).
Результат: газ охлаждён до 43 °C (требование — до 45 °C). Перепад давления по газу — 0,12 бар (в норме). За 3 года эксплуатации — ни одной утечки, ни одного отказа. Плановая ревизия трубок раз в 2 года: коррозия 316L в H2S 8% — < 0,05 мм/год.
11. Монтаж, обслуживание и типичные ошибки
Монтаж
Кожухотрубный охладитель устанавливается на виброопоры или на раму компрессора. При горизонтальной установке кожух опирается на две опоры: одна — неподвижная (фиксирует), вторая — подвижная (скользящая), позволяет тепловое удлинение корпуса. Трубопроводы подключаются с компенсаторами или гибкими вставками.
Охлаждающая вода подключается снизу (вход) и сверху (выход) — для полного заполнения межтрубного пространства и исключения воздушных карманов. Обязательны воздушники на верхних точках и дренажи на нижних.
Типичные ошибки при монтаже
- Прямое подключение жёстких труб без компенсаторов — вибрация компрессора передаётся на развальцовку трубок, трещины через 6–18 месяцев.
- Обратная схема подключения воды (вход сверху) — воздушная пробка снижает теплообмен на 20–40%, охладитель «не тянет».
- Отсутствие байпаса воды — при аварийном останове компрессора охладитель не может быть отключён и продолжает охлаждать, что при замерзании воды разрушает трубки.
Рост температуры охлаждаемой среды на выходе при тех же расходах — главный симптом. Дополнительно: рост перепада давления (+30% от начального) сигнализирует о загрязнении трубок. Периодичность промывки: при нормальной воде — 1 раз в год, при жёсткой (>7 мг-экв/л) — раз в 6 месяцев.
Чистка охладителя
Гидродинамическая промывка — высоконапорная вода 100–200 бар через каждую трубку по очереди. Удаляет рыхлые отложения, ил, биоплёнку. Не требует разборки при аппаратах с плавающей головкой или съёмными крышками. Для охладителей типа ХПВ — трубный пучок вытягивается целиком после откручивания крышки.
Химическая промывка (ингибированная 10% лимонная кислота или 5% NaOH для масляных отложений) — через циркуляционный насос в замкнутом контуре 2–4 часа. После — нейтрализация и промывка чистой водой. Подробнее в статье «Обслуживание и чистка теплообменников».
